Diagrama de fusibles y relés – Mazda Bongo

Aplica a vehículos fabricados en los años:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 y 2005.

En algunas regiones se le conoce como Mazda Access.



Tipo 1

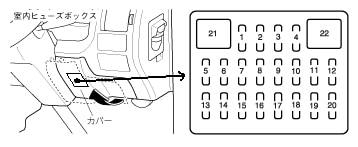

Caja de fusibles del habitáculo

Situada bajo el salpicadero, en el lado del conductor.





Descripción

1. 20A – ABS
2. 15A – Alarma
3. 20A
4. 30A – Cierre centralizado eléctrico
5. 20A – Ventanas traseras térmicas
6. 10A – Limpiaparabrisas trasero
7. 10A – Aire acondicionado
8. 20A – Limpiaparabrisas y lavaparabrisas
9. 30A – Elevalunas eléctricos
10. 10A – Intermitentes
11. 15A – Panel de instrumentos
12. 15A – Unidad de control del motor
13. 20A – Calentador de combustible
14. 15A
15. 15A – Encendedor de cigarrillos
16. 10A – Bocina
17. 10A – Luces traseras
18. 15A – Luces de freno
19. 15A – Faros antiniebla
20. 10A – Iluminación interior
21. 30A – Calefacción trasera
22. 30A – Calefacción principal



Caja de fusibles adicional

Situada bajo el asiento del conductor, entre la batería y el motor en el caso de los motores de gasolina, o bajo el asiento del pasajero, cerca del depósito de asistencia de la dirección en el caso de los motores diésel, o bajo el capó del coche.

Descripción

1. 30A – Faros
2. 30A – Unidad de control del motor
3. 60A – Bujías incandescentes
4. 80A – Fusible principal
5. 60A – ABS
6. 40A – Fusible para varios circuitos
7. 60A – Iluminación interior, cierre centralizado eléctrico

Caja de fusibles de relés

Instalada en el panel del lado del pasajero, debajo de la guantera.

Relés:

• Bocina
• Ventilador del calefactor
• Ventilador del calefactor trasero
• Aire acondicionado
• Faro
• Luces de freno
• Dimensiones
• Interruptor de la transmisión automática

Los relés individuales pueden estar ubicados en el compartimento del motor, así como cerca de la batería – un grupo de fusibles de alta potencia.



Tipo 2

Caja de fusibles en el habitáculo

Situada en la parte inferior del salpicadero, detrás de una cubierta protectora.

Descripción

1	20A – Faro derecho (modelos de 2001)
2	20A – Faro izquierdo (modelos de 2001)
3	Bujías incandescentes (modelos de 1999)
	20A – Faros (modelos de 2001)
4	15A – Sistema de cierre de puertas
5	10A – Aire acondicionado
6	20A – Limpiaparabrisas y lavaparabrisas
7	30A – Elevalunas eléctricos
8	10A – Limpiaparabrisas trasero
9	20A – Accesorios, fusible para varios circuitos
10	10A – Intermitentes
11	15A – Panel de instrumentos

12	15A – Sistema de gestión del motor
13	15A – Encendedor, espejos eléctricos, radio, fusible para varios circuitos, ventilador del compartimento del motor
14	15A – Control eléctrico de la cortina derecha
15	15A – Control eléctrico de la cortina izquierda
16	10A – Bocina (modelos de 1999)
	15A – Luces de posición, iluminación del panel de instrumentos (modelos a partir de 2001)
17	30A – Cierre centralizado
18	15A – Luces de freno
19	10A – Alarma
20	10A – Iluminación interior, iluminación del maletero
21	30A – Ventanas traseras térmicas (modelos a partir de 1999)
22	30A – Equipamiento opcional (modelos a partir de 1999)



Caja de fusibles del compartimento del motor

Caja de fusibles

Situada junto a la batería.

Descripción

PRINCIPAL	100A Fusible principal
FAROS	Faros 30A
VENTILADOR	30A Motor del ventilador del condensador, fusible para varios circuitos
VENTILADOR 2	40A Motor del ventilador del condensador, fusible para varios circuitos
ST SIG	10A Arranque
PTC	20A Calefactor auxiliar
SEC	Sistema antibloqueo 20A
COLA	15A Luces de posición, iluminación de instrumentos
ALIMENTACIÓN CA	Fusible 15A para varios circuitos
FIP	15A Bomba de combustible, unidad de control del motor
NIEBLA	15A Faros antiniebla
IGKEY	Fusible 60A para varios circuitos
SECCIÓN	Sistema antibloqueo 60A
CALEFACTOR	30A Calefactor trasero
BTN	40A Iluminación interior, cierre centralizado
CALEFACTOR	Calefactor 30A
AÑADIR VENTILADOR	Motor del ventilador del condensador eléctrico 30A



Circuito – relé de la bomba de combustible

Caja de relés

Los elementos individuales pueden instalarse en toda esta unidad. Por ejemplo, el relé de las bujías incandescentes está junto a la batería, el calefactor trasero está cerca de él. O en el guardabarros izquierdo: relés de luces de posición, faros antiniebla, techo plegable, etc.

Acerca del Mazda Bongo (1995-2005)

El Mazda Bongo, fabricado entre 1995 y 2005, es un modelo popular entre las furgonetas gracias a su fiabilidad y versatilidad. Este modelo ofrece varias variantes de carrocería, incluyendo furgoneta y minibús, lo que lo hace ideal tanto para uso comercial como personal. El Mazda Bongo es conocido por sus motores económicos, siendo los más comunes los motores de gasolina y diésel con cilindradas de 1.8 a 2.5 litros. Gracias a su robusta construcción y espacioso interior, este modelo es adecuado para el transporte de personas y carga, ofreciendo una conducción cómoda y un manejo sencillo.

Diagrama de la caja de fusibles del Mazda Bongo

Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda Bongo, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión precisa de su disposición y contenido.
