En este artículo, encontrarás diagramas de la caja de fusibles del Mazda RX-8 (2003-2012), obtendrás información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderás la asignación de cada fusible (diseño de fusibles).

Diagrama de fusibles y relés – Mazda RX-8

Se aplica a vehículos fabricados en los años:

2003.

Compartimento del motor

Vista detallada del compartimento del motor de un vehículo modelo 2003.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefacción
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cierres eléctricos;

Sistema de entrada iluminado;

Techo solar*
5 50 Calefactor de la luneta trasera
6 40 Ventilador eléctrico
7 60 ABS, DSC*
8 30 Encendedor de cigarrillos;

Alimentación de los espejos;

Accesorios de fundición a presión;

Sistema de audio.
9 15 Faros de luz baja*;

Limpiador de faros*.
10 15 Faros de luz baja (derecho)
11 15 Faros de luz baja (izquierdo)
12 15 DRL* (luces diurnas)
13 30 DSC*
14 20 Calefacción de asientos*
15 20 Limpiador de faros*
16 10 —
17 15 Faros antiniebla*
18 10 Aire acondicionado
19 30 Para la protección de varios circuitos
20 15 Para la protección de varios circuitos
21 15 Luces de freno
22 20 Bomba de combustible
23 15 Bocina
24 15 Luces de emergencia;

Intermitentes.
25 15 Válvula de control eléctrico
26 20 Limpiaparabrisas y lavaparabrisas
27 20 Elevalunas eléctricos
28 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
29 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
30 10 Sistema de entrada iluminado
31 10 Sistema de gestión del motor
32 10 Sistema de gestión del motor
33 15 Inyección de combustible
34 60 Dirección asistida
* Algunos modelos



Cabina (lado del conductor)

Interior de la cabina del lado del conductor, mostrando las luces de posición traseras.

Número Amperaje [A] Descripción
1 15 Encendedor
2 7,5 Sistema de audio;

Alimentación de los espejos.
3 20 Accesorios moldeados
4 7,5 Aire acondicionado
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 20 Sistema de audio*
12 30 Cierres eléctricos;

Techo solar*.
13 30 Elevalunas eléctricos
14 15 Luces interiores
15 15 —
16 10 —
* Algunos modelos

Mazda RX-8 (2004) – diagrama de la caja de fusibles

Año de fabricación: 2004.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda RX-8 (2004) es el fusible 1 en la caja de fusibles del lado del conductor.

Bloque de fusibles (compartimento del motor)

Bloque de fusibles en el compartimento del motor del Mazda RX-8 (2004).
Mazda RX-8 – fusibles – compartimento del motor
Posición Descripción Amp [A] Descripción
1 PRINCIPAL 120 Para la protección de todos los circuitos
2 CALEFACTOR 40 Calefactor
3 BOMBA DE AIRE 60 Bomba de aire
4 BTN 30 Elevalunas eléctricos;

Cierres eléctricos de puertas;

Sistema de entrada iluminado;

Techo solar *.
5 DESEMPAÑADOR 50 Desempañador de la luneta trasera
6 VENTILADOR 40 Ventilador eléctrico
7 ABS / DSC 60 ABS, DSC *
8 ACC 30 Encendedor de cigarrillos;

Espejo con ajuste eléctrico;

Toma de accesorios;

Sistema de audio.
9 PRINCIPAL 15 Faros de luz baja *;

Limpiador de faros *.
10 PRINCIPAL BAJA D 15 Faros de luz baja (derecho)
11 PRINCIPAL BAJA I 15 Faros de luz baja (izquierdo)
12 DRL 15 DRL * (luces diurnas)
13 DSC 30 DSC *
14 ASIENTO CALEFACTABLE 20 Calefactor de asiento *
15 LIMPIEZA DE FAROS 20 Limpiador de faros *
16 ANTINIEBLA TRASERO 10 –
17 ANTINIEBLA 15 Faros antiniebla*
18 MAG. A/C 10 Aire acondicionado
19 IG 30 Para la protección de varios circuitos
20 LLAVE IG 15 Para la protección de varios circuitos
21 STOP 15 Luces de freno
22 BOMBA DE COMBUSTIBLE 20 Bomba de combustible
23 BOCINA 15 Bocina
24 PELIGRO 15 Luces de emergencia;

Intermitentes.
25 ETV 15 Válvula de control eléctrico
26 LIMPIAPARABRISAS 20 Limpiaparabrisas y lavaparabrisas delantero
27 ELEVALUNAS ELÉCTRICO 20 Elevalunas eléctricos
28 MOTOR 15 Control del motor;

Dispositivo de retención adicional;

ABS;

Dirección asistida.
29 COLA 10 Luces traseras;

Iluminación de la matrícula;

Iluminación de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
30 ILUMINACIÓN 10 Sistema de entrada iluminado
31 EGI COMP1 10 Sistema de control del motor
32 EGI COMP2 10 Sistema de control del motor
33 EGI INY 15 Inyección de combustible
34 EPS 60 Dirección asistida
* Algunos modelos

Panel de fusibles (lado del conductor)

Panel de fusibles ubicado en el lado del conductor, cerca de las luces de posición.
Mazda RX-8 – fusibles – lado del conductor
Posición Descripción Amp [A] Descripción
1 CIGARRO 15 Encendedor de cigarrillos
2 ACC 7,5 Sistema de audio;

Control del espejo.
3 ALIMENTACIÓN AUXILIAR 20 Toma de accesorios
4 A/C 7,5 Aire acondicionado
5 – – –
6 – – –
7 REPUESTO 7,5 –
8 REPUESTO 20 –
9 DESEMPAÑADOR DE ESPEJOS 10 Desempañador de espejos *
10 DSC 7,5 DSC *
11 AUDIO 20 Sistema de audio*
12 CIERRE DE PUERTAS 30 Cierres eléctricos de puertas;

Techo solar *
13 ELEVALUNAS ELÉCTRICO 30 Elevalunas eléctricos
14 HABITÁCULO 15 Iluminación interior
15 REPUESTO 15 –
16 REPUESTO 10 –
* Algunos modelos
Leggere  Mazda CX-8 (2018-…) – Caja de fusibles

Diagrama de fusibles y relés – Mazda RX-8

Se aplica a vehículos fabricados en los años:

2005.

Compartimento del motor

Compartimento del motor de un automóvil, específicamente el modelo del año 2005.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefacción
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cierres eléctricos de puertas;

Entrada iluminada;

Techo solar*
5 50 Calefactor de la luneta trasera
6 40 Ventilador eléctrico
7 60 ABS, DSC*
8 30 Encendedor;

Alimentación de los espejos;

Fusibles de accesorios;

Sistema de audio.
9 15 Luces principales*;

Limpiador de luces*.
10 15 Luces principales (derecha)
11 15 Luces principales (izquierda)
12 15 DRL* (luces diurnas)
13 30 DSC*
14 20 Calefacción de asientos*
15 20 Limpiador de luces*
16 10 —
17 15 Faros antiniebla*
18 10 Aire acondicionado
19 30 Para la protección de varios circuitos
20 15 Para la protección de varios circuitos
21 15 Luces traseras
22 20 Bomba de combustible
23 15 Bocina
24 15 Luces de emergencia;

Intermitentes.
25 15 Regulación de válvula eléctrica
26 20 Limpiaparabrisas y lavaparabrisas
27 20 Elevalunas eléctricos
28 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
29 10 Luces traseras;

Iluminación de la matrícula;

Luces de estacionamiento;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
30 10 Sistema de entrada iluminado
31 10 Sistema de gestión del motor
32 10 Sistema de gestión del motor
33 15 Inyección de combustible
34 60 Dirección asistida
* Algunos modelos

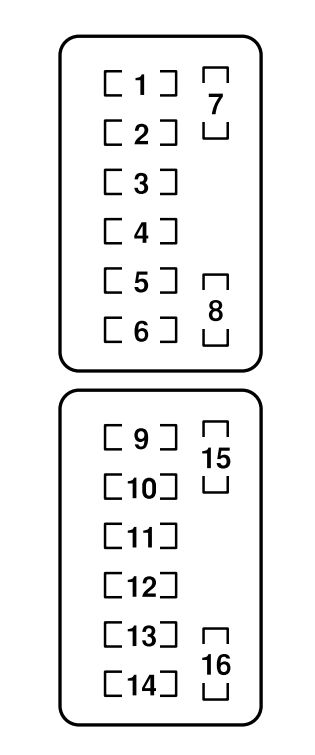

Compartimento de pasajeros (lado del conductor)

Interior del compartimento de pasajeros, lado del conductor, con luces de posición traseras.

Número Amperaje [A] Descripción
1 15 Encendedor
2 7,5 Sistema de audio;

Alimentación de los espejos laterales.
3 20 Prefusibles
4 7,5 Aire acondicionado
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 20 Sistema de audio*
12 30 Cierres eléctricos de puertas;

Techo abierto*.
13 30 Elevalunas eléctricos
14 15 Luces interiores
15 15 —
16 10 —
* Algunos modelos

Diagrama de fusibles y relés – Mazda RX-8

Se aplica a vehículos fabricados en los años:

2006.

Compartimento del motor

Detalle del compartimento del motor de un vehículo fabricado en el año 2006.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefacción
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cierres eléctricos de puertas;

Entrada iluminada;

Techo solar*.
5 50 Calefactor de la luneta trasera
6 40 Ventilador eléctrico
7 60 ABS, DSC*
8 30 Encendedor;

Alimentación de los espejos;

Accesorios de fundición a presión;

Sistema de audio.
9 15 Faros antiniebla*;

Limpiador de faros*.
10 15 Faro (derecho)
11 15 Faro (izquierdo)
12 15 DRL* (luces diurnas)
13 30 DSC*
14 20 Calefacción de asientos*
15 20 Limpiador de faros*
16 10 —
17 15 Faros antiniebla*
18 10 Aire acondicionado
19 30 Para la protección de varios circuitos
20 15 Para la protección de varios circuitos
21 15 Luces de freno
22 20 Bomba de combustible
23 15 Bocina
24 15 Luces de emergencia;

Intermitentes.
25 15 Válvula de control eléctrico
26 20 Limpiaparabrisas y lavaparabrisas
27 20 Elevalunas eléctricos
28 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida
29 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
30 10 Sistema de entrada iluminado
31 10 Sistema de gestión del motor
32 10 Sistema de gestión del motor
33 15 Inyección de combustible
34 60 Dirección asistida
* Algunos modelos

Compartimento de pasajeros (lado del conductor)

Vista del compartimento de pasajeros desde el lado del conductor, incluyendo luces traseras.

Número Amperaje [A] Descripción
1 15 Encendedor
2 7,5 Sistema de audio;

Alimentación de los espejos.
3 20 Accesorios moldeados
4 7,5 Aire acondicionado
5 10 Panel de instrumentos
6 10 Sistema de control de la transmisión
7 7,5 —
8 20 —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 20 Sistema de audio*
12 30 Cierres eléctricos de puertas;

Techo abierto*.
13 30 Elevalunas eléctricos
14 15 Luces interiores
15 15 —
16 10 —
* Algunos modelos



Diagrama de fusibles y relés – Mazda RX-8

Se aplica a vehículos fabricados en los años:

2007, 2008.

Compartimento del motor

Compartimento del motor de un vehículo, modelos 2007 y 2008.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefacción
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cierres eléctricos de puertas;

Sistema de entrada iluminado;

Techo solar*.
5 50 Calefactor de la luneta trasera
6 40 Ventilador eléctrico
7 60 ABS, DSC*
8 30 Encendedor;

Alimentación de los espejos;

Prefusibles;

Sistema de audio.
9 15 Luces principales*;

Limpiador de luces*.
10 15 Luces principales (derecha)
11 15 Luces principales (izquierda)
12 15 DRL* (luces diurnas)
13 30 DSC*
14 20 Calefacción de asientos*
15 20 Limpiador de luces*
16 10 —
17 15 Faros antiniebla*
18 10 Aire acondicionado
19 30 Para la protección de varios circuitos
20 15 Para la protección de varios circuitos
21 15 Luces de freno
22 20 Bomba de combustible
23 15 Bocina
24 15 Luces de emergencia;

Intermitentes.
25 15 Válvula de control eléctrico
26 20 Limpiaparabrisas y lavaparabrisas delanteros
27 20 —
28 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
29 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
30 10 Sistema de entrada iluminado
31 10 Sistema de gestión del motor
32 10 Sistema de gestión del motor
33 15 Inyección de combustible
34 60 Dirección asistida
* Algunos modelos
Leggere  Mazda CX-5 (2013-2022) – caja de fusibles

Compartimento de pasajeros (lado del conductor)

Interior del compartimento de pasajeros, lado del conductor, con las luces de posición.

Número Amperaje [A] Descripción
1 15 Encendedor
2 7,5 Sistema de audio;

Alimentación de los espejos.
3 20 Prefusibles
4 7,5 Aire acondicionado
5 10 Panel de instrumentos
6 10 Sistema de control de la transmisión
7 7,5 —
8 20 —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 20 Sistema de audio*
12 30 Cierres eléctricos de puertas;

Techo solar*.
13 30 Elevalunas eléctricos
14 15 Luces interiores
15 15 —
16 10 —
* Algunos modelos

Diagrama de fusibles y relés – Mazda RX-8

Aplica a vehículos fabricados en los años:

2009, 2010.

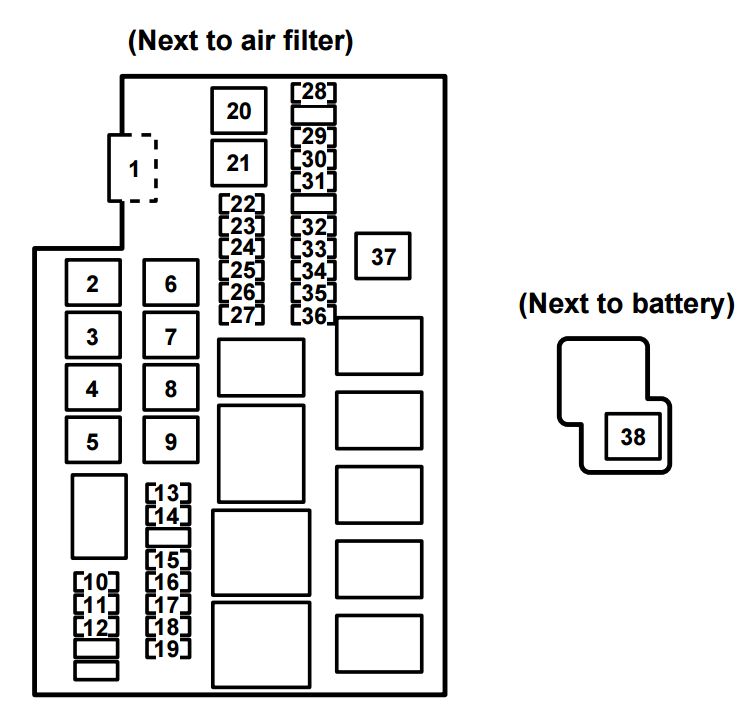

Compartimento del motor

Compartimento del motor de un vehículo, modelos 2009 y 2010.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefactor
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cerraduras eléctricas de las puertas;

Sistema de entrada iluminado;

Techo practicable*.
5 50 Calefactor de la luneta trasera
6 30 Ventilador eléctrico 1
7 40 ABS, DSC*
8 30 Encendedor de cigarrillos;

Espejo de control de potencia;

Toma de accesorios;

Sistema de audio.
9 30 Ventilador eléctrico 2
10 15 Faros antiniebla*;

Limpiaparabrisas*.
11 15 Faros de luz alta (derecho)
12 15 Faros de luz alta (izquierdo)
13 15 DRL* (luces de circulación diurna)
14 30 DSC*
15 20 Calefacción de asientos*
16 20 Limpiaparabrisas*
17 — —
18 15 Faros antiniebla*
19 10 Aire acondicionado
20 40 Para la protección de varios circuitos
21 30 Alimentación de las ventanillas
22 15 Para la protección de varios circuitos
23 10 Luces de freno
24 20 Bomba de combustible
25 15 Bocina
26 15 Luces de emergencia;

Intermitentes.
27 15 Válvula de control eléctrico
28 10 Motor de arranque
29 20 Limpiaparabrisas y lavaparabrisas delantero
30 15 TCM*
31 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
32 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
33 7,5 Sistema de entrada iluminado
34 15 Sistema de gestión del motor
35 10 Sistema de gestión del motor
36 15 Inyección de combustible
37 20 Alimentación de las ventanillas
38 60 Dirección asistida
* Algunos modelos

Compartimento de pasajeros (lado del conductor)

Vista del compartimento de pasajeros desde el lado del conductor, con luces de posición.

Número Amperaje [A] Descripción
1 15 Encendedor de cigarrillos
2 7,5 Sistema de audio;

Alimentación del espejo de control.
3 — —
4 7,5 Aire acondicionado
5 10 Panel de instrumentos
6 — —
7 — —
8 — —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 25 Sistema de audio (modelo equipado con sistema de sonido Bose®)*
12 30 Cerraduras eléctricas de las puertas;

Techo practicable*.
13 15 Accesorios
14 15 Luces interiores
15 — —
16 — —
* Algunos modelos

Diagrama de fusibles y relés – Mazda RX-8

Aplica a vehículos fabricados en los años:

2009, 2010.

Compartimento del motor

Detalle del compartimento del motor de un vehículo, modelos 2009 y 2010.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefactor
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cerraduras eléctricas de las puertas;

Sistema de entrada iluminado;

Techo practicable*.
5 50 Calefactor de la luneta trasera
6 30 Ventilador eléctrico 1
7 40 ABS, DSC*
8 30 Encendedor de cigarrillos;

Espejo de control de potencia;

Toma de accesorios;

Sistema de audio.
9 30 Ventilador eléctrico 2
10 15 Faros antiniebla*;

Limpiaparabrisas*.
11 15 Faros de luz alta (derecho)
12 15 Faros de luz alta (izquierdo)
13 15 DRL* (luces de circulación diurna)
14 30 DSC*
15 20 Calefacción de asientos*
16 20 Limpiaparabrisas*
17 — —
18 15 Faros antiniebla*
19 10 Aire acondicionado
20 40 Para la protección de varios circuitos
21 30 Alimentación de las ventanillas
22 15 Para la protección de varios circuitos
23 10 Luces de freno
24 20 Bomba de combustible
25 15 Bocina
26 15 Luces de emergencia;

Intermitentes.
27 15 Válvula de control eléctrico
28 10 Motor de arranque
29 20 Limpiaparabrisas y lavaparabrisas delantero
30 15 TCM*
31 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
32 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
33 7,5 Sistema de entrada iluminado
34 15 Sistema de gestión del motor
35 10 Sistema de gestión del motor
36 15 Inyección de combustible
37 20 Alimentación de las ventanillas
38 60 Dirección asistida
* Algunos modelos



Compartimento de pasajeros (lado del conductor)

Interior del compartimento de pasajeros, lado del conductor, mostrando las luces traseras.

Número Amperaje [A] Descripción
1 15 Encendedor de cigarrillos
2 7,5 Sistema de audio;

Alimentación del control del espejo.
3 — —
4 7,5 Aire acondicionado
5 10 Panel de instrumentos
6 — —
7 — —
8 — —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 25 Sistema de audio (modelo equipado con sistema de sonido Bose®)*
12 30 Cerraduras eléctricas de las puertas;

Techo practicable*.
13 15 Alimentación de accesorios
14 15 Iluminación interior
15 — —
16 — —
* Algunos modelos

Mazda RX-8 (2011) – diagrama de la caja de fusibles

Año de fabricación: 2011.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda CX-3 (2017) es el fusible 1 en la caja de fusibles del lado del conductor.

Leggere  Mazda MPV LW (1999-2006) – caja de fusibles

Bloque de fusibles (compartimento del motor)

Bloque de fusibles en el compartimento del motor del Mazda CX-3 (2017).
Mazda RX-8 – fusibles – compartimento del motor
Posición Descripción Amp [A] Descripción
1 PRINCIPAL 120 Para la protección de todos los circuitos
2 CALENTADOR 40 Calefactor
3 BOMBA DE AIRE 60 Bomba de aire
4 BTN 30 Elevalunas eléctricos;

Cerraduras eléctricas de las puertas;

Iluminación;

Techo practicable *.
5 DESEMPAÑADOR 50 Desempañador de la luneta trasera
6 VENTILADOR 1 30 Ventilador eléctrico 1
7 ABS / DSC 40 ABS;

DSC *.
8 ACC 30 Encendedor de cigarrillos;

Espejo de ajuste eléctrico;

Toma de accesorios;

Sistema de audio.
9 VENTILADOR 2 30 Ventilador eléctrico 2
10 PRINCIPAL 15 Faros antiniebla *;

Limpiaparabrisas *.
11 PRINCIPAL BAJA D 15 Faros antiniebla (derecho)
12 PRINCIPAL BAJA I 15 Faros antiniebla (izquierdo)
13 DRL 15 DRL * (luces de circulación diurna)
14 DSC 30 DSC *
15 TEMPERATURA DEL ASIENTO 20 Calefactor de asientos *
16 LIMPIEZA DE FAROS 20 Limpiaparabrisas *
17 ANTINIEBLA TRASERO – –
18 ANTINIEBLA 15 Faros antiniebla*
19 A / C 10 Aire acondicionado
20 IG 40 Para la protección de varios circuitos
21 ELEVALUNAS 1 30 Alimentación de las ventanillas
22 LLAVE IG 15 Para la protección de varios circuitos
23 STOP 10 Luces de freno
24 BOMBA DE COMBUSTIBLE 20 Bomba de combustible
25 BOCINA 15 Bocina
26 PELIGRO 15 Luces de emergencia;

Intermitentes.
27 ETV 15 Válvula de control eléctrico
28 ST 10 Motor de arranque
29 LIMPIAPARABRISAS 20 Limpiaparabrisas y lavaparabrisas delantero
30 TCM 15 TCM *
31 MOTOR 15 Unidad de control del motor;

Dispositivo de retención adicional;

ABS;

Dirección asistida.
32 COLA 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición delanteras;

Luces de posición traseras.
33 ILUMINACIÓN 7,5 Iluminación
34 EGI COMP1 15 Sistema de gestión del motor
35 EGI COMP2 10 Sistema de gestión del motor
36 EGI INJ 15 Inyección de combustible
37 ELEVALUNAS 2 20 Alimentación de las ventanillas
38 EPS 60 Dirección asistida
* Algunos modelos

Panel de fusibles (lado del conductor)

Panel de fusibles ubicado en el lado del conductor, relacionado con las luces traseras.
Mazda RX-8 – fusibles – lado del conductor
Posición Descripción Amp [A] Descripción
1 CIGARRO 15 Encendedor de cigarrillos
2 ACC 7,5 Sistema de audio;

Control del espejo.
3 SALIDA – –
4 A / C 7,5 Aire acondicionado
5 MEDIDOR 10 Cuadro de instrumentos
6 – – –
7 REPUESTO – –
8 REPUESTO – –
9 DESEMPAÑADOR DE ESPEJOS 10 Desempañador de espejos *
10 DSC 7,5 DSC *
11 AUDIO 25 Sistema de audio

(modelo equipado con sistema de sonido Bose®) *
12 CIERRE DE PUERTAS 30 Cerraduras eléctricas de las puertas;

Techo practicable *.
13 SALIDA 15 Accesorios
14 HABITÁCULO 15 Iluminación interior
15 REPUESTO – –
16 REPUESTO – –
* Algunos modelos

Diagrama de fusibles y relés – Mazda RX-8

Aplica a vehículos fabricados en los años:

2012.

Compartimento del motor

Compartimento del motor de un vehículo, específicamente el modelo del año 2012.

Número Amperaje [A] Descripción
1 120 Para la protección de todos los circuitos
2 40 Calefacción
3 60 Bomba de aire
4 30 Elevalunas eléctricos;

Cerraduras eléctricas de las puertas;

Iluminación;

Techo practicable*.
5 50 Calefactor de la luneta trasera
6 30 Ventilador eléctrico 1
7 40 ABS, DSC*
8 30 Encendedor de cigarrillos;

Alimentación de los espejos;

Accesorios de fundición a presión;

Sistema de audio.
9 30 Ventilador eléctrico 2
10 15 Faros antiniebla*;

Limpiador de faros*.
11 15 Faros de luz alta (derecho)
12 15 Faros de luz alta (izquierdo)
13 15 DRL* (luces de circulación diurna)
14 30 DSC*
15 20 Calefacción de asientos*
16 20 Limpiador de faros*
17 — —
18 15 Faros antiniebla*
19 10 Aire acondicionado
20 40 Para la protección de varios circuitos
21 30 Alimentación de las ventanillas
22 15 Para la protección de varios circuitos
23 10 Luces de freno
24 20 Bomba de combustible
25 15 Bocina
26 15 Luces de emergencia;

Intermitentes.
27 15 Válvula de control eléctrico
28 10 Motor de arranque
29 20 Limpiaparabrisas y lavaparabrisas delantero
30 15 TCM*
31 15 Sistema de gestión del motor;

Sistema de retención suplementario;

ABS;

Dirección asistida.
32 10 Luces traseras;

Iluminación de la matrícula;

Luces de posición;

Luces de posición laterales delanteras;

Luces de posición laterales traseras.
33 7,5 Iluminación
34 15 Sistema de gestión del motor
35 10 Sistema de gestión del motor
36 15 Inyección de combustible
37 20 Alimentación de las ventanillas
38 60 Dirección asistida
* Algunos modelos



Compartimento de pasajeros (lado del conductor)

Interior del compartimento de pasajeros, lado del conductor, con luces de posición laterales.

Mazda RX-8
1 15 Encendedor de cigarrillos
2 7,5 Sistema de audio;

Alimentación para el control de los espejos.
3 — —
4 7,5 Aire acondicionado
5 10 Panel de instrumentos
6 — —
7 — —
8 — —
9 10 Calefactor de espejos*
10 7,5 DSC*
11 25 Sistema de audio (modelo equipado con sistema de sonido Bose®)*
12 30 Cerraduras eléctricas de las puertas;

Techo practicable*.
13 15 Accesorios de fundición
14 15 Iluminación interior
15 — —
16 — —
* Algunos modelos

Acerca del Mazda RX-8 (2003-2012)

El Mazda RX-8 es un automóvil deportivo que se fabricó entre 2003 y 2012. Este modelo es conocido por su diseño único y su motor rotativo Wankel, que ofrece un rendimiento excepcional y un funcionamiento suave. El RX-8 estaba disponible con varias variantes de potencia, siendo la versión más potente la que alcanzaba hasta 231 caballos de fuerza. El coche se caracteriza por una dinámica de conducción equilibrada y una dirección precisa, lo que lo convierte en una opción popular entre los entusiastas de los vehículos deportivos. El interior está diseñado para proporcionar comodidad y funcionalidad, ofreciendo suficiente espacio para cuatro pasajeros.

Diagrama de la caja de fusibles del Mazda RX-8

Esta página muestra el diagrama de la caja de fusibles para el vehículo Mazda RX-8, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza la seguridad y fiabilidad de su vehículo.

Post correlati:

  1. Mazda CX-5 (2013-2022) – caja de fusibles
  2. Mazda CX-9 (2007-2022) – caja de fusibles
  3. Mazda 626 (1991-2001) – caja de fusibles
  4. Mazda MPV LW (1999-2006) – caja de fusibles
  5. Mazda CX-30 (2020-2021) – caja de fusibles
  6. Mazda Bongo (1995-2005) – caja de fusibles
  7. Mazda Premacy (1999-2005) – caja de fusibles
  8. Mazda MX-5 (1989-2021) – caja de fusibles
Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
