Mazda MX-5 (1989-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Mazda MX-5 (1989-2021), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

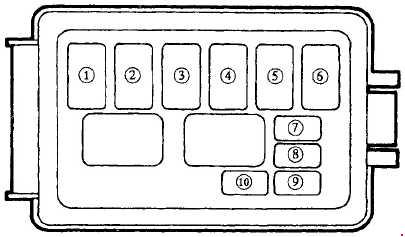

Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Faros |
| 2 | 30 | Inyección de combustible;
Alternador. |
| 3 | 80 | Para proteger todos los circuitos |
| 4 | 40 | – |
| 5 | 60 | Sistema de prevención de bloqueo de ruedas |
| 6 | 30 | Ventilador de refrigeración |
| 7 | 10 | Airbag |
| 8 | 20 | Ventilador auxiliar (aire acondicionado) |
| 9 | 10 | Inyección de combustible |
| 10 | 30 | Contorno de faro |

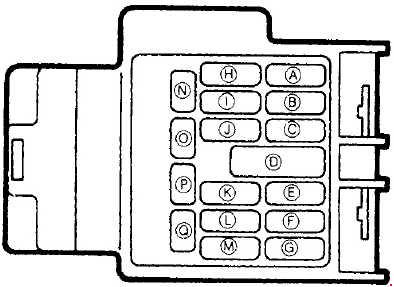

Panel de fusibles del salpicadero
| Número | Amperaje [A] | Descripción |
| A | 15 | Ventilador de refrigeración |
| b | 10 | Intermitentes;
Luces de advertencia; Luces de dirección; Control de crucero. |
| C | 15 | Airbag |
| D | 30 | Calefacción |
| E | — | — |
| F | 30 | Elevalunas eléctricos |
| g | 20 | Limpiaparabrisas;
Lavaparabrisas. |
| h | — | — |
| i | 15 | Luces traseras |
| J | — | — |
| K | 15 | Bloqueo de la transmisión;
Control de crucero; Bocina; Luces de freno. |
| L | 15 | Luces de emergencia |
| m | — | — |
| n | 10 | Luces interiores;
Señales acústicas; Radio/magnetófono y reproductor de CD; Reloj. |
| O | 15 | Radio/magnetófono y reproductor de CD;
Reloj; Encendedor de cigarrillos. |
| P | — | — |
| Q | — | — |
Fusibles en el maletero
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Desempañador trasero |
| 2 | 10 | Antena automática |
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
2002, 2003, 2004.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Faros;
Desempañador trasero; Antena automática. |
| 2 | 30 | Inyección de combustible |
| 3 | 100 | Para proteger todos los circuitos |
| 4 | 60 | Todos los circuitos relacionados con el encendido |
| 5 | 30 | Motor del ventilador |
| 6 | 30 | Ventilador de refrigeración;
Ventilador auxiliar (aire acondicionado). |
| 7 | 30 | Luces traseras;
Iluminación del salpicadero. |
| 8 | 20 | Amplificador de audio;
Intermitentes. |
| 9 | 20 | Sistema de prevención de bloqueo de ruedas |
| 10 | 15 | Luces de freno;
Bocina; Bloqueo de la transmisión. |

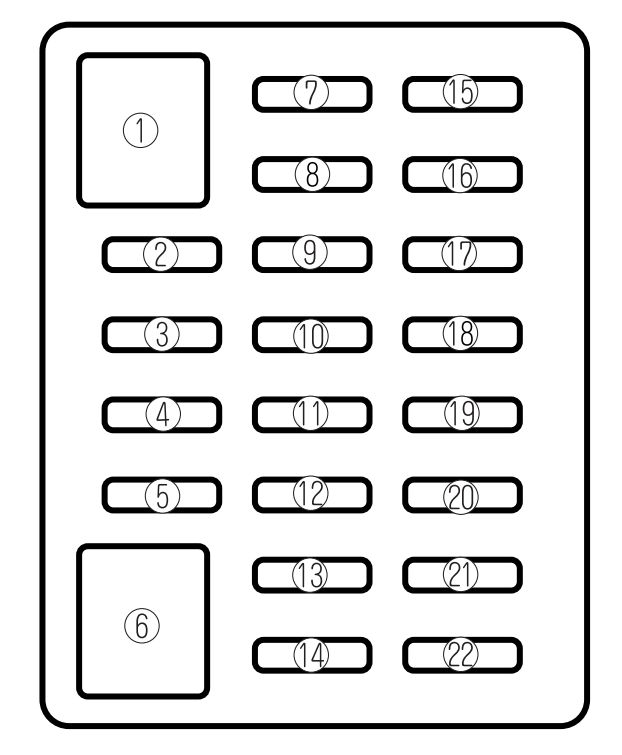

Caja de fusibles (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Motor del ventilador adicional;
Embrague magnético. |
| 2 | 15 | Faros (izquierdo) |
| 3 | 15 | Faros (derecho) |
| 4 | — | — |
| 5 | 7,5 | Juego de intermitentes;
Control de crucero. |
| 6 | — | — |
| 7 | 20 | Encendedor |
| 8 | 10 | Audio |
| 9 | 15 | Faros antiniebla |
| 10 | 15 | Luces traseras;
Luces de posición delanteras; Luces de emergencia laterales. |
| 11 | 15 | Sistema de control del motor |
| 12 | 15 | Salpicadero |
| 13 | 7,5 | Encendido de luces de señalización |
| 14 | 10 | Sistema de retención suplementario;
Sistema de prevención de bloqueo de frenos. |
| 15 | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 16 | 30 | Elevalunas eléctricos |
| 17 | 7,5 | Aire acondicionado |
| 18 | 10 | Encendido de luces de señalización |
| 19 | 10 | Cierre eléctrico de puertas |
| 20 | 20 | Amplificador de audio |
| 21 | 15 | Calefacción de la luneta trasera |
| 22 | 10 | Iluminación interior;
Antena de coche; Señalizadores acústicos. |
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
2005.

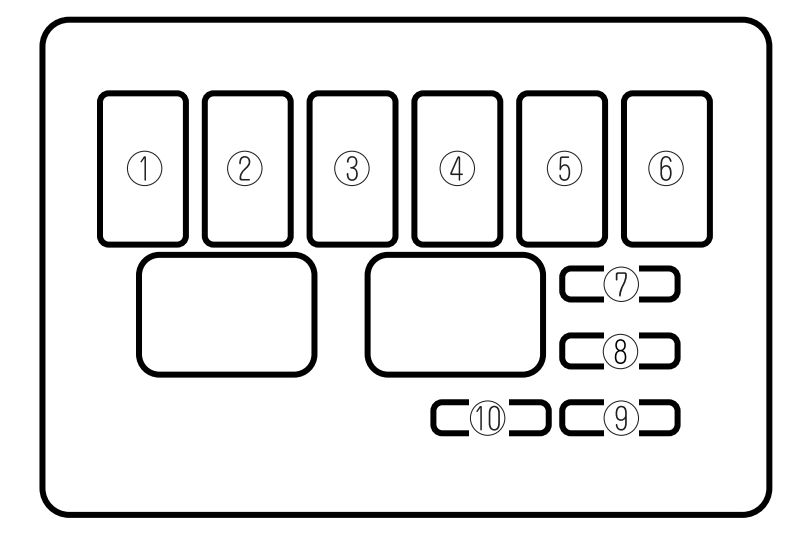

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 40 | Faros;
Desempañador de la luneta trasera; Antena automática. |
| 2 | 30 | Inyección de combustible |
| 3 | 100 | Para proteger todos los circuitos |
| 4 | 60 | Todos los circuitos relacionados con el arranque |
| 5 | 30 | Motor del ventilador |
| 6 | 30*1 | Ventilador de refrigeración;
Ventilador auxiliar (aire acondicionado). |
| 40*2 | ||
| 7 | 30 | Luces traseras;
Iluminación del salpicadero. |
| 8 | 20 | Amplificador de audio*;
Intermitentes. |
| 9 | 20 | Sistema de prevención de bloqueo de ruedas* |
| 10 | 15 | Luces de freno;
Bocina; Bloqueo de la transmisión. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Algunos modelos |
||
Compartimento de pasajeros (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Añadir motor de ventilador;
Embrague magnético. |
| 2 | 15 | Faros (izquierdo) |
| 3 | 15 | Faros (derecho) |
| 4 | — | — |
| 5 | 7,5 | Juego de intermitentes;
Control de crucero*. |
| 6 | 30 | Ventilador de refrigeración;
Ventilador auxiliar (aire acondicionado). |
| 7 | 20 | Encendedor de cigarrillos |
| 8 | 10 | Audio* |
| 9 | 15 | Faros antiniebla* |
| 10 | 15 | Luces traseras;
Luces de estacionamiento delanteras; Luces laterales. |
| 11 | 15 | Sistema de gestión del motor |
| 12 | 15 | Salpicadero |
| 13 | 7,5 | Encender las luces de señalización |
| 14 | 10 | Sistema de seguridad adicional;
Sistema de prevención de bloqueo de ruedas*. |
| 15 | 20 | Limpiaparabrisas y lavaparabrisas |
| 16 | 30 | Elevalunas eléctricos |
| 17 | 7,5 | Aire acondicionado* |
| 18 | 10 | Encender las luces de señalización |
| 19 | 10 | Cierre eléctrico de puertas* |
| 20 | 20 | Amplificador de audio* |
| 21 | 15 | Desempañador trasero |
| 22 | 10 | Iluminación interior;
Antena de coche; Señalizadores acústicos. |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Algunos modelos |
||
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
2006.
Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Ventilador de refrigeración |
| 2 | 7,5 | Ventilador de refrigeración |
| 3 | 20 | Calefactor de la luneta trasera |
| 4 | 20 | — |
| 5 | 15 | Iluminación interior;
Iluminación del maletero; Para proteger varios circuitos. |
| 6 | 15 | Para proteger varios circuitos |
| 7 | 40 | Aire acondicionado* |
| 8 | 30 | ABS |
| 9 | 15 | Faros antiniebla delanteros* |
| 10 | 7,5 | — |
| 11 | — | — |
| 12 | — | — |
| 13 | 7,5 | Aire acondicionado* |
| 14 | 20 | Motor de arranque |
| 15 | 15 | Luces traseras;
Luces de estacionamiento; Iluminación de la matrícula; Iluminación. |
| 16 | 40 | ABS |
| 17 | 30 | Para proteger varios circuitos |
| 18 | 120 | Para proteger todos los circuitos |
| 19 | 10 | Inyector |
| 20 | 10 | Sistema de gestión del motor |
| 21 | 10 | Sistema de gestión del motor |
| 22 | 15 | Faros antiniebla (izquierdo) |
| 23 | 15 | Faros antiniebla (derecho) |
| 24 | 15 | Faros |
| 25 | 20 | Elevalunas eléctricos |
| 26 | 15 | Sistema de gestión del motor |
| 27 | 20 | Limpiaparabrisas y lavaparabrisas |
| 28 | 15 | DRL;
Ajuste de faros. |
| 29 | 15 | Bocina |
| 30 | 10 | Luces de freno |
| 31 | 10 | Válvula reguladora eléctrica |
| 32 | 15 | Bomba de combustible |
| 33 | 10 | Intermitentes;
Luces de emergencia. |
| 34 | 20 | — |
| 35 | 40 | Para proteger varios circuitos |
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Algunos modelos |
||
Cabina (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Sistema de audio;
Alimentación de los espejos. |
| 2 | 15 | Accesorios prensados |
| 3 | 15 | Salpicadero |
| 4 | 20 | Calefacción de asientos* |
| 5 | 7,5 | Iluminación |
| 6 | 7,5 | Aire acondicionado |
| 7 | 7,5 | Sistema de gestión del motor;
Para proteger varios circuitos. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Sistema de audio* |
| 11 | 20 | Cierre de puertas;
Apertura del maletero. |
| 12 | 7,5 | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Algunos modelos | ||
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
2007, 2008, 2009.

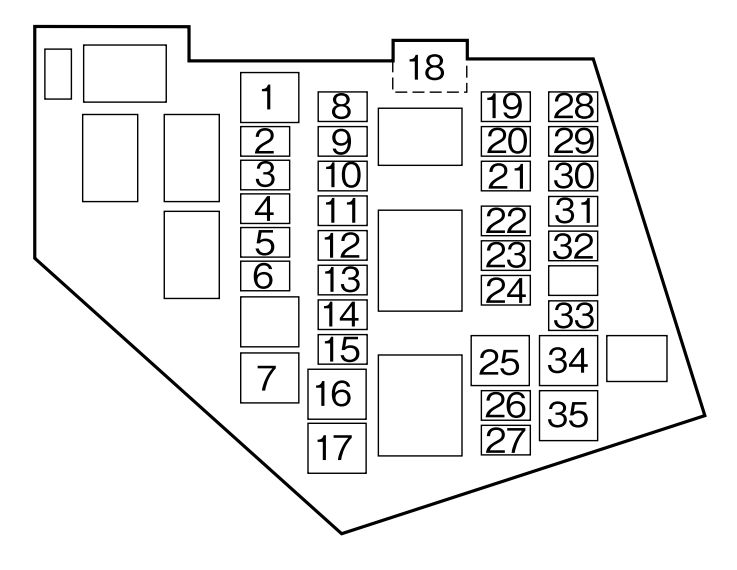

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Ventilador de refrigeración |
| 2 | 7,5 | Ventilador de refrigeración |
| 3 | 20 | Calefactor de la luneta trasera |
| 4 | — | — |
| 5 | 15 | Iluminación interior;
Iluminación del maletero; Para proteger varios circuitos. |
| 6 | 15 | Para proteger varios circuitos |
| 7 | 40 | Aire acondicionado* |
| 8 | 30 | ABS |
| 9 | 15 | Faros antiniebla delanteros* |
| 10 | — | — |
| 11 | 30 | Techo duro eléctrico (izquierdo)* |
| 12 | 30 | Techo duro eléctrico (derecho)* |
| 13 | 7,5 | Aire acondicionado* |
| 14 | 20 | Motor de arranque |
| 15 | 15 | Luces traseras;
Luces de posición; Iluminación de la matrícula; Iluminación. |
| 16 | 40 | ABS |
| 17 | 30 | Para proteger varios circuitos |
| 18 | 120 | Para proteger todos los circuitos |
| 19 | 10 | Inyector |
| 20 | 10 | Sistema de gestión del motor |
| 21 | 10 | Sistema de gestión del motor |
| 22 | 15 | Faros antiniebla (izquierdo) |
| 23 | 15 | Faros antiniebla (derecho) |
| 24 | 15 | Faros |
| 25 | 20 | Elevalunas eléctricos |
| 26 | 15 | Sistema de gestión del motor |
| 27 | 20 | Limpiaparabrisas y lavaparabrisas |
| 28 | 15 | DRL* |
| 29 | 15 | Bocina |
| 30 | 10 | Luces de freno |
| 31 | 10 | Válvula reguladora eléctrica |
| 32 | 15 | Bomba de combustible |
| 33 | 10 | Intermitentes;
Luces de emergencia. |
| 34 | 20 | Elevalunas eléctricos* |
| 35 | 40 | Para proteger varios circuitos |
|
* Algunos modelos |
||

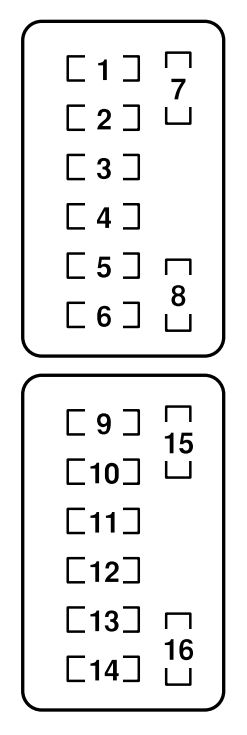

Compartimento de pasajeros (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Sistema de audio;
Alimentación de los espejos. |
| 2 | 15 | En el conector de accesorios |
| 3 | 15 | Salpicadero |
| 4 | 20 | Calefacción de asientos* |
| 5 | 7,5 | Iluminación |
| 6 | 7,5 | Aire acondicionado* |
| 7 | 7,5 | Sistema de gestión del motor;
Para la protección de varios circuitos. |
| 8 | — | — |
| 9 | 7,5 | — |
| 10 | 20 | Sistema de audio* |
| 11 | 20 | Cierre de puertas;
Apertura del maletero. |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Algunos modelos | ||
Diagrama de fusibles y relés – Mazda MX-5
Se aplica a vehículos fabricados en los años:
2010, 2011, 2012, 2013, 2014, 2015.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Ventilador de refrigeración |
| 2 | 7,5 | Ventilador de refrigeración |
| 3 | 20 | Calefactor de la luneta trasera |
| 4 | — | — |
| 5 | 15 | Luces superiores;
Iluminación del maletero; Para proteger varios circuitos; Apertura del maletero. |
| 6 | 15 | Para proteger varios circuitos |
| 7 | 40 | Aire acondicionado* |
| 8 | 30 | ABS |
| 9 | 15 | Faros antiniebla delanteros* |
| 10 | — | — |
| 11 | 30 | Techo duro eléctrico (izquierdo)* |
| 12 | 30 | Techo duro eléctrico (derecho)* |
| 13 | 7,5 | Aire acondicionado* |
| 14 | 20 | Motor de arranque |
| 15 | 15 | Luces traseras;
Luces de estacionamiento; Iluminación de la matrícula; Iluminación. |
| 16 | 40 | ABS |
| 17 | 30 | Para proteger varios circuitos |
| 18 | 120 | Para la protección de todos los circuitos |
| 19 | 10 | Inyector |
| 20 | 10 | Sistema de gestión del motor |
| 21 | 10 | Sistema de gestión del motor |
| 22 | 15 | Luces principales (izquierda) |
| 23 | 15 | Luces principales (derecha) |
| 24 | 15 | Luces de carretera |
| 25 | 20 | Elevalunas eléctricos |
| 26 | 15 | Sistema de gestión del motor |
| 27 | 20 | Limpiaparabrisas y lavaparabrisas |
| 28 | 15 | DRL* |
| 29 | 15 | Bocina |
| 30 | 10 | Luces de freno |
| 31 | 10 | Válvula reguladora eléctrica |
| 32 | 15 | Bomba de combustible |
| 33 | 10 | Intermitentes;
Luces de emergencia. |
| 34 | 20 | Elevalunas eléctricos* |
| 35 | 40 | Para la protección de varios circuitos |
| * Algunos modelos | ||
Compartimento de pasajeros (lado del conductor)
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Sistema de audio;
Alimentación de los espejos. |
| 2 | 15 | Accesorios de fundición |
| 3 | 15 | Salpicadero |
| 4 | 20 | Calefacción de asientos* |
| 5 | 7,5 | Iluminación |
| 6 | 7,5 | Aire acondicionado* |
| 7 | 7,5 | Sistema de gestión del motor;
Para la protección de varios circuitos. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 | Sistema de audio* |
| 11 | 20 | Cierre eléctrico de puertas |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Algunos modelos | ||
Diagrama de fusibles y relés – Mazda MX-5
Aplica a vehículos fabricados en los años:
2016.

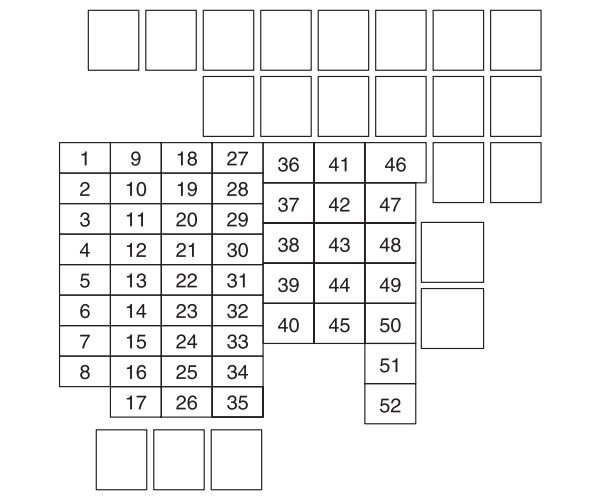

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 5 | — |
| 2 | 5 | — |
| 3 | 7,5 | Bocina |
| 4 | 15 | Para proteger varios circuitos |
| 5 | 7,5 | Sistema de control del motor |
| 6 | — | — |
| 7 | 15 | Iluminación interior |
| 8 | 7,5 | Sistema de control del motor |
| 9 | 15 | Sistema de audio |
| 10 | 10 | Panel de instrumentos |
| 11 | 7,5 | Airbag |
| 12 | — | — |
| 13 | 7,5 | Sistema de audio |
| 14 | 20 | Sistema de control del motor |
| 15 | 10 | Sistema de control del motor |
| 16 | 15 | Sistema de control del motor |
| 17 | 25 | Sistema de audio |
| 18 | 7,5 | Aire acondicionado |
| 19 | 20 | Sistema de control de la transmisión* |
| 20 | 15 | Sistema de control de la transmisión* |
| 21 | 25 | Cerraduras eléctricas de las puertas |
| 22 | 20 | Faro (derecho) |
| 23 | 7,5 | Sistema de control del motor |
| 24 | 20 | Luces traseras;
Iluminación de la matrícula; Luces de posición. |
| 25 | 15 | — |
| 26 | 25 | Iluminación interior |
| 27 | 15 | — |
| 28 | 20 | — |
| 29 | 10 | Luces de freno |
| 30 | 15 | Bocina |
| 31 | 20 | Faro (izquierdo) |
| 32 | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 33 | 15 | Luces de emergencia (luces de advertencia, intermitentes) |
| 34 | 15 | Sistema de alimentación |
| 35 | 5 | — |
| 36 | 20 | Limpiaparabrisas |
| 37 | 50 | Para proteger varios circuitos |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 41 | 20 | Sistema de control del motor |
| 42 | 30 | Sistema de control de frenos |
| 43 | 30 | Ventilador de refrigeración |
| 44 | 40 | — |
| 45 | 40 | Sistema de control del motor |
| 46 | 60 | Sistema de asistencia a la dirección |
| 47 | 30 | Desempañador de la ventana trasera |
| 48 | 30 | Para proteger varios circuitos |
| 49 | 30 | Sistema de control del motor |
| 50 | 40 | Aire acondicionado |
| 51 | — | — |
| 52 | — | — |
| * Algunos modelos | ||

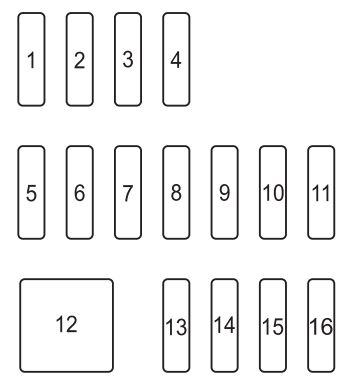

Compartimento de pasajeros (lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | 30 | — |
| 2 | 30 | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 | Tomas de accesorios |
| 6 | — | — |
| 7 | 7,5 | Indicador de cambio AT * |
| 8 | 7,5 | Alimentación de los espejos |
| 9 | 30 | — |
| 10 | 30 | — |
| 11 | 15 | Limpiaparabrisas delantero |
| 12 | 30 | Elevalunas eléctricos |
| 13 | — | — |
| 14 | 15 | — |
| 15 | 20 | Calefacción de asientos* |
| 16 | 7,5 | Desempañador de espejos* |
| * Algunos modelos | ||
Mazda MX-5 (2017) – diagrama de fusibles
Año de fabricación: 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mazda RX-8 (2004) es el fusible 5 en la caja de fusibles de la izquierda.
Bloque de fusibles (compartimento del motor)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | ENG IG3 | 5 | – |
| 2 | ENG IG2 | 5 | – |
| 3 | HORN2 | 7,5 | Bocina |
| 4 | C / U IG1 | 15 | Para proteger varios circuitos |
| 5 | ENG IG1 | 7,5 | Sistema de control del motor |
| 6 | – | – | – |
| 7 | INTERIOR | 15 | Iluminación interior |
| 8 | ENG + B | 7,5 | Sistema de control del motor |
| 9 | AUDIO2 | 15 | Sistema de audio |
| 10 | METER1 | 10 | Panel de instrumentos |
| 11 | SRS1 | 7,5 | Airbag |
| 12 | – | – | – |
| 13 | RADIO | 7,5 | Sistema de audio |
| 14 | ENGINE3 | 20 | Sistema de control del motor |
| 15 | ENGINE1 | 10 | Sistema de control del motor |
| 16 | ENGINE2 | 15 | Sistema de control del motor |
| 17 | AUDIO1 | 25 | Sistema de audio |
| 18 | A / C MAG | 7,5 | Aire acondicionado |
| 19 | AT PUMP | 20 | Sistema de control de la transmisión * |
| 20 | AT | 15 | Sistema de control de la transmisión * |
| 21 | D LOCK | 25 | Cierre eléctrico de puertas |
| 22 | H / L RH | 20 | Faro (derecho) |
| 23 | ENG + B2 | 7,5 | Sistema de control del motor |
| 24 | TAIL | 20 | Luces traseras;
Iluminación de la matrícula; Luces de estacionamiento. |
| 25 | DRL | 15 | – |
| 26 | ROOM | 25 | Iluminación interior |
| 27 | HMLA | 15 | – |
| 28 | H / LIMPIEZA | 20 | – |
| 29 | STOP | 10 | Luces de freno |
| 30 | HORN | 15 | Bocina |
| 31 | H / L IZQ | 20 | Faro (izquierdo) |
| 32 | ABS / DSC S. | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 33 | AMENAZA | 15 | Luces de emergencia;
Cenicero; Intermitentes. |
| 34 | BOMBA DE COMBUSTIBLE | 15 | Sistema de alimentación |
| 35 | ENG + B3 | 5 | – |
| 36 | LIMPIAPARABRISAS | 20 | Limpiaparabrisas |
| 37 | CABINA+B | 50 | Para proteger varios circuitos |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | ABS / DSC M | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 41 | BOMBA EVVT A/R | 20 | Sistema de control del motor |
| 42 | EVPS | 30 | Sistema de control de frenos |
| 43 | VENTILADOR1 | 30 | Ventilador de refrigeración |
| 44 | VENTILADOR2 | 40 | – |
| 45 | ENG.PRINCIPAL | 40 | Sistema de control del motor |
| 46 | EPS | 60 | Sistema de asistencia a la dirección |
| 47 | DESHUM | 30 | Desempañador de la ventana trasera |
| 48 | IG2 | 30 | Para proteger varios circuitos |
| 49 | INYECTOR | 30 | Sistema de control del motor |
| 50 | CALEFACTOR | 40 | Aire acondicionado |
| 51 | – | – | – |
| 52 | – | – | – |
| * Algunos modelos | |||
Bloque de fusibles (lado izquierdo)
| Posición | Descripción | Amp [A] | Descripción |
| 1 | RHT R | 30 | Techo duro retráctil (derecho) * |
| 2 | RHT L | 30 | Techo duro retráctil (izquierdo) * |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Accesorios;
Encendedor de cigarrillos. |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Indicador de transmisión automática * |
| 8 | MIRROR | 7,5 | Control del espejo |
| 9 | R_DECK R | 30 | Techo duro retráctil (derecho) * |
| 10 | R_DECK L | 30 | Techo duro retráctil (izquierdo) * |
| 11 | F.WASHER | 15 | Boquilla del limpiaparabrisas delantero |
| 12 | P.WINDOW | 30 | Elevalunas eléctricos |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Calefacción de asientos * |
| 16 | M.DEF | 7,5 | Desempañador de espejos * |
| * Algunos modelos | |||
Diagrama de fusibles y relés – Mazda MX-5
Aplica a vehículos fabricados en los años:
2018.
Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Sistema de audio |
| 2 | 30 | Para proteger varios circuitos |
| 3 | 30 | Sistema de control del motor* |
| 4 | 20 | Sistema de control del motor* |
| 5 | 30 | Elevalunas eléctricos |
| 6 | 30 | Para proteger varios circuitos |
| 7 | — | — |
| 8 | 50 | Ventilador de refrigeración |
| 9 | 40 | Desempañador de la ventana trasera* |
| 10 | 40 | — |
| 11 | 20 | Freno de estacionamiento eléctrico (EPB) (derecho) |
| 12 | 20 | Freno de estacionamiento eléctrico (EPB) (izquierdo) |
| 13 | 50 | Para proteger varios circuitos |
| 14 | 30 | Ventilador de refrigeración* |
| 15 | 40 | Sistema de control del motor |
| 16 | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 17 | 40 | Aire acondicionado* |
| 18 | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 19 | 50 | Ventilador de refrigeración* |
| 20 | 30 | Ventilador de refrigeración* |
| 21 | 15 | Sistema de control del motor |
| 22 | 15 | Sistema de control del motor |
| 23 | 7,5 | Sistema de audio |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Panel de instrumentos |
| 27 | 7,5 | Sistema de control del motor |
| 28 | 15 | Sistema de control del motor*;
Interruptor de encendido. |
| 29 | 20 | — |
| 30 | 7,5 | Aire acondicionado |
| 31 | 15 | — |
| 32 | 15 | Bocina |
| 33 | 15 | Sistema antirrobo |
| 34 | 20 | Faros |
| 35 | — | — |
| 36 | 20 | Descongelador del limpiaparabrisas delantero |
| 37 | 7,5 | Sistema de control del motor |
| 38 | 15 | Faros (izquierdos) |
| 39 | 5 | — |
| 40 | 15 | Sistema de control del motor |
| 41 | 15 | Sistema de control del motor |
| 42 | 15 | Volante calefactado |
| 43 | — | — |
| 44 | 25 | Sistema de audio |
| 45 | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 46 | 15 | Sistema de combustible* |
| 47 | 25 | Calentador de combustible |
| 48 | 15 | Luces traseras;
Iluminación de la matrícula |
| 49 | 25 | Sistema de combustible* |
| 50 | 25 | Luces de emergencia;
Intermitentes; Luces de posición delanteras; Luces de estacionamiento. |
| 51 | 15 | Faros (derechos) |
| 52 | 25 | Tomas de accesorios |
| 53 | 10 | Luces de freno |
| 54 | 25 | Luz interior |
| * Algunos modelos | ||
Compartimento de pasajeros (lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Asiento eléctrico* |
| 2 | 30 | Asiento eléctrico* |
| 3 | 20 | Calefacción de asientos* |
| 4 | 25 | Elevalunas eléctricos |
| 5 | 15 | Airbag;
Bloqueo de dirección eléctrico. |
| 6 | 25 | Cerraduras eléctricas de las puertas |
| 7 | 20 | Calefacción de asientos* |
| 8 | 10 | Techo corredizo* |
| 9 | 15 | — |
| 10 | 7,5 | Espejo de control de potencia |
| 11 | 7,5 | Indicador de cambio AT |
| 12 | 15 | Para proteger varios circuitos |
| 13 | 10 | Luz interior |
| 14 | 15 | Tomas de accesorios |
| 15 | 7,5 | Toma de corriente USB |
| 16 | 15 | Sistema de control del motor* |
| 17 | 15 | Sistema de control del motor* |
| 18 | 15 | Sistema de audio* |
| 19 | 7,5 | — |
| 20 | 7,5 | Desempañador de espejos |
| 21 | — | — |
| * Algunos modelos | ||
Diagrama de fusibles y relés – Mazda MX-5
Aplica a vehículos fabricados en los años:
2019.

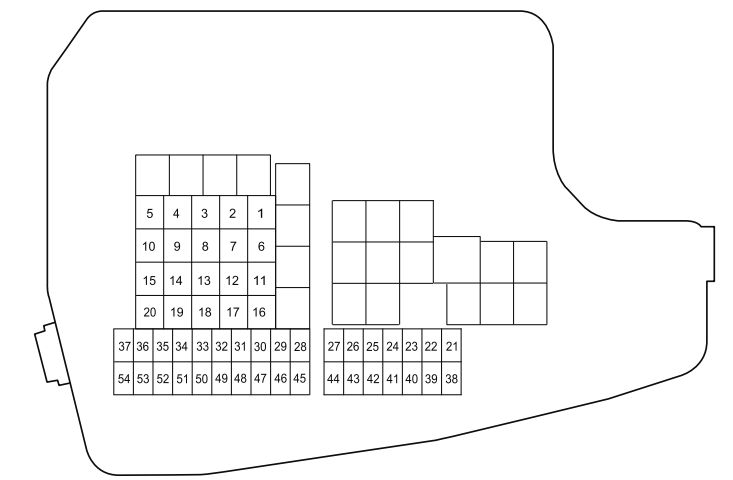

Compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Sistema de audio |
| 2 | 30 | Para proteger varios circuitos |
| 3 | 30 | Sistema de control del motor* |
| 4 | 20 | Sistema de control del motor* |
| 5 | 30 | Elevalunas eléctricos |
| 6 | 30 | Para proteger varios circuitos |
| 7 | — | — |
| 8 | 50 | Ventilador de refrigeración |
| 9 | 40 | Calefactor de la ventana trasera* |
| 10 | 40 | — |
| 11 | 20 | Freno de estacionamiento eléctrico (EPB) (derecho) |
| 12 | 20 | Freno de estacionamiento eléctrico (EPB) (izquierdo) |
| 13 | 50 | Para proteger varios circuitos |
| 14 | 30 | Ventilador de refrigeración* |
| 15 | 40 | Sistema de control del motor |
| 16 | 50 | ABS;
Sistema de control dinámico de estabilidad. |
| 17 | 40 | Aire acondicionado* |
| 18 | 20 | Limpiaparabrisas y lavaparabrisas delantero |
| 19 | 50 | Ventilador de refrigeración* |
| 20 | 30 | Ventilador de refrigeración* |
| 21 | 15 | Sistema de control del motor |
| 22 | 15 | Sistema de control del motor |
| 23 | 7,5 | Sistema de audio |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Panel de instrumentos |
| 27 | 7,5 | Sistema de control del motor |
| 28 | 15 | Sistema de control del motor*;
Interruptor de encendido. |
| 29 | 20 | — |
| 30 | 7,5 | Aire acondicionado |
| 31 | 15 | — |
| 32 | 15 | Bocina |
| 33 | 15 | Sistema antirrobo |
| 34 | 20 | Faros |
| 35 | — | — |
| 36 | 20 | Desempañador del limpiaparabrisas delantero |
| 37 | 7,5 | Sistema de control del motor |
| 38 | 15 | Faros (izquierdos) |
| 39 | 5 | — |
| 40 | 15 | Sistema de control del motor |
| 41 | 15 | Sistema de control del motor |
| 42 | 15 | Volante calefactado |
| 43 | — | — |
| 44 | 25 | Sistema de audio |
| 45 | 30 | ABS;
Sistema de control dinámico de estabilidad. |
| 46 | 15 | Sistema de combustible* |
| 47 | 25 | Calentador de combustible |
| 48 | 15 | Luces traseras;
Iluminación de la matrícula |
| 49 | 25 | Sistema de combustible* |
| 50 | 25 | Luces de emergencia;
Intermitentes; Luces de posición laterales delanteras; Luces de estacionamiento. |
| 51 | 15 | Faros (derechos) |
| 52 | 25 | Tomas de accesorios |
| 53 | 10 | Luces de freno |
| 54 | 25 | Iluminación interior |
| * Algunos modelos | ||

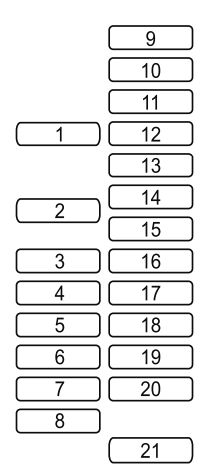

Compartimento de pasajeros (lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | 30 | Asiento eléctrico* |
| 2 | 30 | Asiento eléctrico* |
| 3 | 20 | Calefacción de asientos* |
| 4 | 25 | Elevalunas eléctricos |
| 5 | 15 | Airbag;
Bloqueo de dirección eléctrico. |
| 6 | 25 | Cerraduras eléctricas de las puertas |
| 7 | 20 | Calefacción de asientos* |
| 8 | 10 | Techo corredizo* |
| 9 | 15 | — |
| 10 | 7,5 | Espejo de control de potencia |
| 11 | 7,5 | Indicador AT |
| 12 | 15 | Para proteger varios circuitos |
| 13 | 10 | Iluminación interior |
| 14 | 15 | Accesorios |
| 15 | 7,5 | Toma de corriente USB |
| 16 | 15 | Sistema de control del motor* |
| 17 | 15 | Sistema de control del motor* |
| 18 | 15 | Sistema de audio* |
| 19 | 7,5 | — |
| 20 | 7,5 | Calentador de espejos |
| 21 | — | — |
| * Algunos modelos | ||
Mazda MX-5 – diagrama de fusibles
Año de fabricación: 2020.
Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Bocina |
| 4 | 15 A | Para proteger varios circuitos |
| 5 | 7,5 A | Control del motor |
| 6 | – | – |
| 7 | 15 A | Iluminación interior |
| 8 | 7,5 A | Control del motor |
| 9 | 15 A | Sistema de audio |
| 10 | 10 A | Panel de instrumentos |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Sistema de audio |
| 14 | 20 A | – |
| 15 | 10 A | Control del motor |
| 16 | 15 A | Control del motor |
| 17 | 25 A | Sistema de audio |
| 18 | 7,5 A | Aire acondicionado |
| 19 | 20 A | Control de la transmisión (algunos modelos) |
| 20 | 15 A | Control de la transmisión (algunos modelos) |
| 21 | 25 A | Cierre eléctrico de puertas |
| 22 | 20 A | Faro (derecho) |
| 23 | 7,5 A | Control del motor |
| 24 | 20 A | Luces traseras, iluminación de la matrícula, luces de estacionamiento |
| 25 | 15 A | – |
| 26 | 25 A | Iluminación interior |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Luces de freno |
| 30 | 15 A | Bocina |
| 31 | 20 A | Faro (izquierdo) |
| 32 | 30 A | ABS, sistema de control dinámico de estabilidad |
| 33 | 15 A | Luces de emergencia, intermitentes, direccionales |
| 34 | 15 A | Sistema de alimentación |
| 35 | 5 A | – |
| 36 | 20 A | Limpiaparabrisas |
| 37 | 50 A | Para proteger varios circuitos |
| 38 | – | – |
| 39 | 30 A | Control del motor |
| 40 | 50 A | ABS, sistema de control dinámico de estabilidad |
| 41 | 20 A | Control del motor |
| 42 | 30 A | Control de frenos |
| 43 | 30 A | Ventilador de refrigeración |
| 44 | 40 A | – |
| 45 | 40 A | Control del motor |
| 46 | 60 A | Dirección asistida |
| 47 | 30 A | Desempañador de la ventana trasera |
| 48 | 30 A | Para proteger varios circuitos |
| 49 | 30 A | – |
| 50 | 40 A | Aire acondicionado |
| 51 | – | – |
| 52 | 20 A | Control del motor |

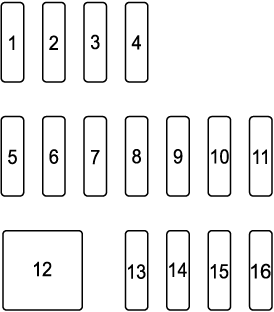

Bloque de fusibles en el compartimento de pasajeros (lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | 30 A | Techo duro retráctil (derecho) (algunos modelos) |
| 2 | 30 A | Techo duro retráctil (izquierdo) (algunos modelos) |
| 3 | – | – |
| 4 | 10 A | Control del motor |
| 5 | 15 A | Accesorios |
| 6 | – | – |
| 7 | 7,5 A | Indicador AT (algunos modelos) |
| 8 | 7,5 A | Espejo de control de potencia |
| 9 | 30 A | Techo duro retráctil (derecho) (algunos modelos) |
| 10 | 30 A | Techo duro retráctil (izquierdo) (algunos modelos) |
| 11 | 15 A | Limpiaparabrisas delantero |
| 12 | 30 A | Elevalunas eléctricos |
| 13 | – | – |
| 14 | 15 A | Bloqueo electrónico de la dirección |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Desempañador de espejos (algunos modelos) |
Mazda MX-5 – esquema de la caja de fusibles
Año de fabricación: 2021.

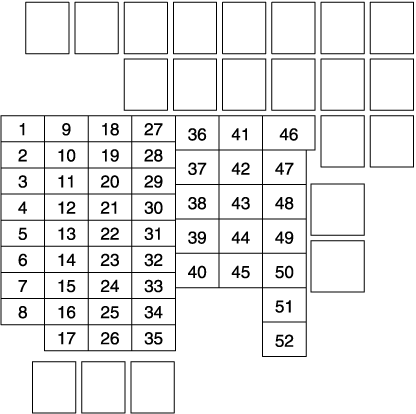

Bloque de fusibles (compartimento del motor)
| Número | Amperaje [A] | Descripción |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Bocina |
| 4 | 15 A | Para proteger varios circuitos |
| 5 | 7,5 A | Unidad de control del motor |
| 6 | – | – |
| 7 | 15 A | Iluminación interior |
| 8 | 7,5 A | Unidad de control del motor |
| 9 | 15 A | Sistema de audio |
| 10 | 10 A | Panel de instrumentos |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Sistema de audio |
| 14 | 20 A | – |
| 15 | 10 A | Unidad de control del motor |
| 16 | 15 A | Unidad de control del motor |
| 17 | 25 A | Sistema de audio |
| 18 | 7,5 A | Aire acondicionado |
| 19 | 20 A | Control de transmisión (algunos modelos) |
| 20 | 15 A | Control de transmisión (algunos modelos) |
| 21 | 25 A | Cierres eléctricos de puertas |
| 22 | 20 A | Faro (derecho) |
| 23 | 7,5 A | Unidad de control del motor |
| 24 | 20 A | Luces traseras, iluminación de matrícula, luces de posición |
| 25 | 15 A | – |
| 26 | 25 A | Iluminación interior |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Luces de freno |
| 30 | 15 A | Bocina |
| 31 | 20 A | Faro (izquierdo) |
| 32 | 30 A | ABS, sistema de control dinámico de estabilidad |
| 33 | 15 A | Luces de emergencia, intermitentes, direccionales |
| 34 | 15 A | Sistema de alimentación |
| 35 | 5 A | – |
| 36 | 20 A | Limpiaparabrisas |
| 37 | 50 A | Para proteger varios circuitos |
| 38 | – | – |
| 39 | 30 A | Unidad de control del motor |
| 40 | 50 A | ABS, sistema de control dinámico de estabilidad |
| 41 | 20 A | Unidad de control del motor |
| 42 | 30 A | Unidad de control de frenos |
| 43 | 30 A | Ventilador de refrigeración |
| 44 | 40 A | – |
| 45 | 40 A | Unidad de control del motor |
| 46 | 60 A | Dirección asistida |
| 47 | 30 A | Desempañador de la ventana trasera |
| 48 | 30 A | Para proteger varios circuitos |
| 49 | 30 A | – |
| 50 | 40 A | Aire acondicionado |
| 51 | – | – |
| 52 | 20 A | Unidad de control del motor |
Bloque de fusibles en el habitáculo (lado izquierdo)
| Número | Amperaje [A] | Descripción |
| 1 | 30 A | Techo duro retráctil (derecho) (algunos modelos) |
| 2 | 30 A | Techo duro retráctil (izquierdo) (algunos modelos) |
| 3 | – | – |
| 4 | 10 A | Unidad de control del motor |
| 5 | 15 A | Toma de accesorios |
| 6 | – | – |
| 7 | 7,5 A | Indicador de cambio AT (algunos modelos) |
| 8 | 7,5 A | Espejo de control de potencia |
| 9 | 30 A | Techo duro retráctil (derecho) (algunos modelos) |
| 10 | 30 A | Techo duro retráctil (izquierdo) (algunos modelos) |
| 11 | 15 A | Sistema de pulverización del parabrisas |
| 12 | 30 A | Ventanas eléctricas |
| 13 | – | – |
| 14 | 15 A | Bloqueo electrónico de la dirección |
| 15 | 20 A | Calefacción de asientos (algunos modelos) |
| 16 | 7,5 A | Desempañador de espejos (algunos modelos) |
Acerca del Mazda MX-5 (1989-2021)
El Mazda MX-5, también conocido como Miata, es un icónico automóvil deportivo que se fabrica desde 1989. Este modelo es popular por su construcción ligera, manejo ágil y diversión al conducir. A lo largo de su historia, el MX-5 ha pasado por varias generaciones, cada una de las cuales ha traído mejoras en rendimiento y tecnología. Las opciones de motor variaron según la generación, pero típicamente incluían motores de cuatro cilindros en línea con un volumen de 1.6 a 2.0 litros. El MX-5 es conocido por su fiabilidad y fácil mantenimiento, lo que lo convierte en una opción popular entre los entusiastas de los coches deportivos.
Esquema de la caja de fusibles del Mazda MX-5
Esta página muestra el esquema de la caja de fusibles para los modelos Mazda MX-5, que es esencial para el correcto mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, generalmente debajo del salpicadero. Los esquemas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
