Mazda BT-50 (2006-2011) – caja de fusibles
Mazda BT-50 – diagrama de fusibles
Año de fabricación: 2006, 2007, 2008, 2009, 2010 y 2011.
Esta versión tiene 2 cajas de fusibles y relés principales: en la cabina y debajo del capó.
Compartimento del motor
La caja de fusibles se encuentra cerca de la batería.
Descripción
| 1 | 80A PRINCIPAL – Para la protección de todos los circuitos |
| 2 | 60А CALENTADOR – Bujías de incandescencia |
| 3 | 40A LLAVE IG 1 – Sistemas de gestión del motor, panel de instrumentos, encendedor de cigarrillos y elevalunas eléctricos |
| 4 | 60A BTN – Faros delanteros – Luces delanteras |
| 5 | 20А INY / ALT – Inyectores y sistema de alimentación |
| 6 | 40A ABS – Motor eléctrico ABS, luces de advertencia, luces de freno |
| 7 | 30А PTC – Calentador de combustible, calentador auxiliar |
| 8 | 60А LLAVE IG 2 – Sistema de aire acondicionado, limpiaparabrisas y lavaparabrisas delantero |
| 9 | 60A BTN 1 – Sistema de aire acondicionado, luneta trasera térmica o cierre centralizado o electroválvula ABS 1 o elevalunas eléctricos o luces traseras de posición o faros antiniebla |
Habitáculo

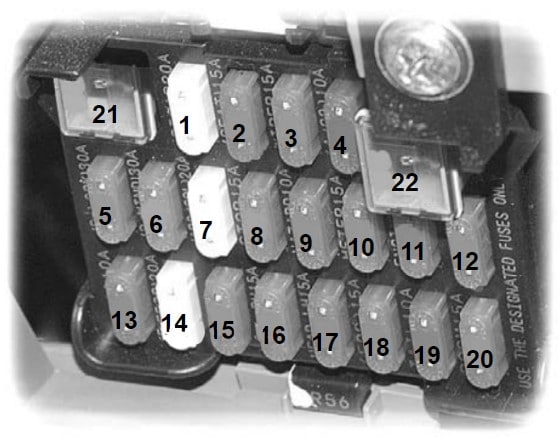

La caja de fusibles se encuentra debajo del salpicadero, detrás del panel protector.
Descripción
| 1 | 20A Encendedor de cigarrillos, sistema de audio, ajuste eléctrico de los espejos exteriores, toma de corriente adicional |
| 2 | 15A Asiento calefactable |
| 3 | 15A Limpiaparabrisas y lavaparabrisas delanteros |
| 4 | 10A Relé para aire acondicionado y ABS |
| 5 | 30A Sistema de cierre centralizado |
| 6 | 30A Elevalunas eléctricos |
| 7 | Válvula solenoide ABS 20A |
| 8 | 15A Luces de freno y bocina |
| 9 | 10A Luces de emergencia |
| 10 | 15A Panel de instrumentos, luces de marcha atrás, intermitentes y bloqueo automático del cubo de la rueda delantera (RWF) |
| 11 | 15A Sistemas de gestión del motor |
| 12 | 5A Control de crucero |
| 13 | 10A Embrague electromagnético para aire acondicionado |
| 14 | 20A Luneta trasera térmica |
| 15 | 10A Luz antiniebla trasera |
| 16 | 15A Faro derecho |
| 17 | 15A Faro delantero izquierdo |
| 18 | 15A Faros antiniebla delanteros |
| 19 | 10A Luces traseras, luces delanteras, iluminación de la matrícula; |
| 20 | 15A Luces interiores y luces de advertencia |
| 21 | Reserva |
| 22 | 30A Elevalunas eléctricos |
Relé
Esquema general de relés
Descripción
- Relé del aire acondicionado
- Relé de la bocina
- Relé de los faros antiniebla delanteros
- Relé de las luces antiniebla traseras
- Relé de la luneta trasera térmica
- Relé del motor de arranque
- Relé del motor del ventilador
- Dimensiones del relé
- Relé de los faros
Acerca de Mazda BT-50 (2006-2011)
La Mazda BT-50, fabricada entre 2006 y 2011, es una camioneta robusta y fiable que ganó popularidad por su versatilidad y rendimiento. Este modelo estaba disponible con varias motorizaciones, incluyendo motores diésel de 2.5 y 3.0 litros, que proporcionaban suficiente potencia para condiciones todoterreno exigentes y para la conducción diaria. La Mazda BT-50 fue diseñada con énfasis en la durabilidad y la practicidad, lo que la convierte en una opción ideal para quienes necesitan un compañero fiable para el trabajo y el ocio. El interior del vehículo es espacioso y cómodo, con mucho espacio de almacenamiento y características modernas que aumentan el confort de conducción.
Diagrama de la caja de fusibles de la Mazda BT-50
Esta página muestra el diagrama de la caja de fusibles para el modelo Mazda BT-50, que es esencial para el mantenimiento y las reparaciones adecuadas de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar situada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
