Renault Fluence (2009-2019) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Renault Fluence (2009–2019), obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (diseño de fusibles).

Renault Fluence – esquema de fusibles

Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Compartimento del motor

Caja de fusibles

Descripción

1. 10A – Luz de posición (faro derecho, luz trasera derecha, faros), iluminación de la matrícula, iluminación del encendedor de cigarrillos, iluminación de los interruptores de las ventanillas eléctricas, sistema de audio, unidad de control del sistema de navegación, iluminación de los interruptores y botones del salpicadero
2. 10A – Luz de posición (faro izquierdo, luz trasera izquierda), luz izquierda del portón trasero
3. 15A – Bomba del lavaparabrisas
4. 20A – Faros antiniebla
5. 10A – Luces de carretera (faro izquierdo)
6. 10A – Luces de carretera (faro derecho)
7. 15A – Toma de diagnóstico, relé de la luneta trasera térmica, interruptor del modo de transmisión automática, corrector eléctrico de faros, controlador de luces de descarga, controlador de calefacción adicional, limitador de velocidad, freno de estacionamiento automático, controlador de estacionamiento automático, espejo con atenuación en la zona de pasajeros
8. 30A – para unidad ABS, ESP
9. 30A – Limpiaparabrisas delantero
10. 10A – Unidad de control del airbag
11. 20A – No utilizado
12. 7,5A – Controlador de transmisión automática
13. 25A – Sistema de gestión del motor
14. 15A – Sensores O2 – calefacción
15. 20A – Controlador de transmisión automática
16. 5A – Señales de freno, unidad de control eléctrico, dirección asistida eléctrica
17. 10A – Sensor de modos de funcionamiento de la transmisión automática, corrector eléctrico de faros, relé de luces de marcha atrás
18. 15A – Unidad de control de equipos eléctricos
19. 30A – Motor de arranque
20. – No utilizado
21. 20A – Módulo de combustible, bobinas de encendido
22. 10A – Embrague electromagnético del compresor del aire acondicionado
23. 5A – ECU del sistema de inyección
24. 20A – Luces de cruce (faro izquierdo), corrector eléctrico
25. 20A – Luces de cruce (faro derecho), corrector eléctrico

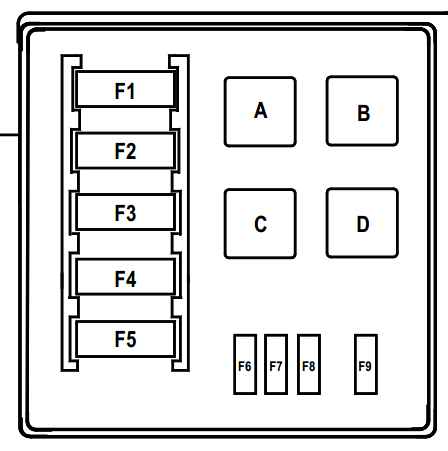

Caja adicional

Se encuentra en la caja de conexiones del compartimento del motor, debajo de la unidad de protección y conmutación.

Descripción

• A – No utilizado
• B – Relé de calefacción de combustible (450)
• C – Relé de luces de marcha atrás (602)
• D – No utilizado
• F1 – Unidad de interfaz de calefacción de 80A (1550)
• F2 – Calefacción de bloque de 70A (257)
• F3 – ECU de transmisión de 50A (119)
• F4 – Unidad de interfaz de calefacción de 80A (1550)
• F5 – Ventilador eléctrico de 60A (188) a través del relé del ventilador eléctrico de alta velocidad (234)
• F6 – Calefacción de combustible de 20A (449)
• F7 – no utilizado
• F8 – 30A – Control del relé del ventilador eléctrico (234)
• F9 – no utilizado

Caja cerca de la batería

Descripción

• F1 – Motor de arranque de 190A
• F2 – caja de fusibles y relés de 50A en el habitáculo
• F3 – caja de fusibles y relés de 80A (unidad de control y conmutación) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo
• F4 – Fusible de 300A / 190A en el compartimento del motor y caja de relés 2 / alternador
• Dirección asistida eléctrica F5 – 80A
• F6 – Unidad de control electrónico del motor (ECU) de 35A / caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1
• F7 – Caja de fusibles y relés de 5A (unidad de control y conmutación) en el compartimento del motor 1

Caja de fusibles de alta potencia (2)

Descripción

1. 70A – Calefacción adicional del habitáculo
2. 80A – caja de fusibles y relés en el habitáculo
3. 80A – caja de fusibles y relés en el habitáculo
4. 80A – caja de fusibles y relés (unidad de control y conmutación) en el compartimento del motor 1, caja de fusibles y relés en el habitáculo
5. 30A – Calefacción adicional
6. 50A – ECU ABS con ESP

El relé del ventilador eléctrico de refrigeración del motor puede estar ubicado por separado, junto al propio ventilador eléctrico.

Habitáculo

Se encuentra a la izquierda del volante.

Descripción

F1	Reserva
F2	Reserva
F3	Encendedor de cigarrillos 10A
F4	Toma trasera 10A
F5	Toma de 10A en el maletero
F6	Sistema de audio 10A
F7	Espejos exteriores calefactados eléctricamente 5A
F8	Lavado de parabrisas delantero 10A, indicador de puertas abiertas
F9	Freno de estacionamiento automático 30A
F10	Salpicadero 10A
F11	Asiento 25A, interruptores de la columna de dirección
F12	Asiento del pasajero calefactado eléctricamente 20A
F13	Reserva
F14	Regulador eléctrico de ventanillas 25A para la puerta delantera del pasajero
F15	Interruptor de luces de freno 5A, sensor de posición del pedal de freno, unidad de control ABS / ESP
F 16	Regulador eléctrico de ventanillas 25A para la puerta trasera derecha
F17	Regulador eléctrico de ventanillas 25A para la puerta trasera izquierda
F18	Lámpara de 10A en la guantera, lámpara izquierda en el maletero, luces de las puertas, luces de los espejos en el parasol, sensor de lluvia
F19	Reloj 10A, indicador de temperatura exterior, indicador de advertencia de cinturones de seguridad, conector del sistema de audio
F20	Unidad de control del aire acondicionado 5A
F21	Luces de los espejos 3A en los parasoles

F22	Cubiertas de luces interiores 3A, sensor de lluvia y luz
F23	Conector de remolque 20A
F24	Limpiaparabrisas trasero 15A
F25	Espejo retrovisor interior 3A
F26	Sistema de navegación 30A 10A, cargador de CD, sistema de audio
F27	Sistema de audio 20A, unidad de control del freno de estacionamiento
F28	Reserva
F29	Reserva
F30	Intermitentes 15A
F31	Salpicadero 10A
F32	Control de ventanillas eléctricas de la puerta del conductor 30A
F33	Cierre centralizado 25A
F34	Reserva
F35	Reloj 15A, indicador de temperatura exterior, pantalla del teléfono
F36	Toma de diagnóstico 15A, relé de la bocina, unidad de control de alarma, sirena
F37	Señales de frenado 10A, ECU
F38	Freno de estacionamiento automático 30A
F39	Reserva
F40	Ventilador del aire acondicionado 40A
F41	Techo eléctrico 25A
F42	Calefacción de la luneta trasera 40A

• RA 70A – relé de potencia (+batería) con desconexión retardada (sin desconexión al arrancar)
• RB 70A – relé de potencia (+batería) con desconexión retardada (con desconexión de alimentación al arrancar)
• RC 40C – Relé de la luneta trasera térmica
• RD 20A – relé de la bocina

Elementos adicionales

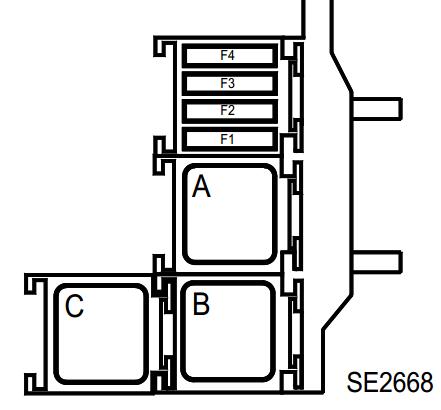

Caja 1

Ubicada en el habitáculo, en la parte inferior izquierda del salpicadero, junto a la columna de dirección.

Descripción

• F1 – Fusible de alimentación de 40A para el relé del controlador de ventanillas (703), control del relé de seguridad para niños (750)
• F2 –
• F3 –
• F4 –
• A – Relé de ventanilla eléctrica de 40A
• B – Relé de dispositivo de bloqueo para niños de 40A para la ventanilla trasera eléctrica (750)
• C – 70A 2 relés «+» con motor en marcha (1616) para alimentar el ventilador del habitáculo

Relé de calefacción del asiento delantero

Esta caja de relés se encuentra debajo del asiento del pasajero: relé de 40A «+» con motor en marcha para alimentar los elementos calefactores del asiento del conductor y del pasajero.
