Renault Twingo (2000-2017) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Twingo (2000–2017), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Renault Twingo (2000-2004) – diagrama de la caja de fusibles
Año de fabricación: 2000, 2001, 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Twingo (2000-2004) es el fusible 12 en la caja de fusibles del habitáculo.
Caja de fusibles del habitáculo
| Número | Amp [A] | Descripción |
| 1 | 20 | Unidad de conexión del motor |
| 2 | 15 | Ventanas traseras;
Iluminación de marcha atrás; Bomba del lavaparabrisas delantero/trasero. |
| 3 | 10 | Pretensores;
Airbag; Inmovilizador del motor. |
| 4 | 10 | Radio |
| 5 | 20 | Luneta trasera térmica |
| 6 | 20 | Inyección |
| 7 | 20 | Grupo de ventilador de calefacción/aire acondicionado |
| 8 | 15 | Luces de freno |
| 9 | 15 | Limpiaparabrisas |
| 10 | 10 | Luces antiniebla traseras |
| 11 | 10 | Antivandalismo |
| 12 | 25 | Encendedor de cigarrillos;
Techo practicable. |
| 13 | 15 | Luz de carretera izquierda |
| 14 | 15 | Luz de cruce derecha |
| 15 | 30 | Control de ventanas |
| 16 | 15 | Luz de posición izquierda |
| 17 | 15 | Luz de posición derecha |
| 18 | 10 | Luz de posición izquierda |
| 19 | 10 | Luz de posición derecha |
| 20 | 25 | Intermitentes;
Luz antiniebla trasera. |
| 21 | 10 | Bocina;
Inmovilizador del motor. |
| 22 | 10 | Iluminación interior;
Toma de diagnóstico. |
| 23 | 10 | Dirección asistida eléctrica |
| 24 | – | – |
| 25 | 15 | Cierre centralizado eléctrico;
Retrovisores eléctricos. |
| 26 | – | – |
| 27 | 2 | Transmisión secuencial |
| Número | Descripción |
| 1 | – |
| 2 | Relé de luces antiniebla delanteras |
Caja de fusibles del habitáculo
Este esquema se encuentra debajo del salpicadero, junto a los pedales.
| Nr | Descripción |
| A | Transmisión secuencial |
| B | – |
| C | Arranque secuencial de la transmisión |
| D | – |
| E | – |
Caja de fusibles en el compartimento del motor
| Número | Amp [A] | Descripción |
| RELÉS | ||
| 1 | 50 | Transmisión secuencial |
| 2 | 50 | Instalación del ventilador
(con aire acondicionado). |
| 3 | 25 | Ventilador de baja velocidad
(con aire acondicionado). |
| 4 | – | – |
| 5 | 25 | Compresor del aire acondicionado |
| 6 | 25 | Grupo de ventilador
(sin aire acondicionado). |
| 7 | 25 | Bloqueo de inyección |
| 8 | 25 | Bomba de combustible |
| FUSIBLES | ||
| 9 | 30 | Transmisión secuencial |
| 10 | – | – |
| 11 | 40 | Aire acondicionado |
| 12 | 30 | Sistema antirrobo |
| 13 | 30 | Dirección asistida eléctrica |
| 14 | 60 | Habitáculo |
| 15 | 60 | Habitáculo |
| 16 | 20 | Transmisión secuencial |
| 17 | 30 | Sistema antirrobo |
| 18 | 10 | Inyección |
| 19 | – | – |
| 20 | 25 | Inyección |
| 21 | 15 | Inyección |
Renault Twingo (2012) – esquema de la caja de fusibles
Año de fabricación: 2012.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Twingo (2012) es el fusible 30 en la caja de fusibles.
Fusible
| Número | Descripción |
| 1 | Limpiaparabrisas;
Tacómetro. |
| 2 | Limpiaparabrisas;
Tacómetro. |
| 3 | Asistencia a la dirección |
| 4 | Transmisión secuencial |
| 5 | Luz de freno;
Limitador de velocidad. |
| 6 | Luz de marcha atrás;
Control de espejo; Sirena de alarma; Control de distancia de estacionamiento. |
| 7 | Airbag |
| 8 | Unidad eléctrica del habitáculo;
Salpicadero. |
| 9 | Inyectores |
| 10 | ABS/ASR/ESP |
| 11 | Intermitentes;
Toma de diagnóstico. |
| 12 | Alimentación;
Salpicadero. |
| 13 | Luces antiniebla;
Luz antiniebla trasera. |
| 14 | Cierre centralizado eléctrico |
| 15 | Luces de posición;
Luces de cruce delanteras. |
| 16 | Transmisión secuencial |
| 17 | Luneta trasera térmica;
Retrovisores laterales térmicos. |
| 18 | Iluminación interior;
Iluminación adicional; Sistema de calefacción y aire acondicionado; Tacómetro. |
| 19 | Luces laterales |
| 20 | Luces antiniebla delanteras y traseras |
| 21 | Luces de carretera;
Bocina. |
| 22 | Luces de carretera |
| 23 | Elevalunas eléctricos |
| 24 | Ventilación del habitáculo |
| 25 | Luces antiniebla;
Luces antiniebla delanteras y traseras. |
| 26 | Techo solar |
| 27 | Transmisión secuencial |
| 28 | Ventilación del habitáculo |
| 29 | Radio;
Unidad eléctrica del habitáculo; Aire acondicionado; Salpicadero; Asiento calefactable. |
| 30 | Encendedor de cigarrillos |
| 31 | Elevalunas eléctricos |
| 32 | Faro de carretera derecho |
| 33 | Faros de carretera izquierdos e indicador
en el salpicadero. |
| 34 | Faro de cruce derecho |
| 35 | Faro de cruce izquierdo e indicador
en el salpicadero. |
| 36 | Limpiaparabrisas trasero |
| 37 | Retrovisores laterales térmicos |
| 38 | Bocina |
| 39 | Luces antiniebla traseras |
| 40 | Posición reservada para equipamiento adicional |
| 41 | Asientos calefactables |
| 42 | Indicador lateral derecho;
Iluminación de instrumentos en el habitáculo. |
| 43 | Indicador lateral izquierdo |
| 44 | Posición reservada para equipamiento adicional |
| 45 | Interruptor de la puerta del conductor |
| 48 | Radio;
Pantalla. |

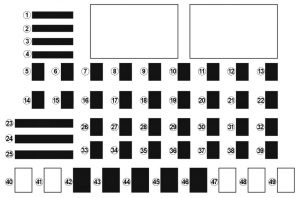

Renault Twingo (2015-2017) – esquema de la caja de fusibles
Año de fabricación: 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Renault Twingo (2015-2017) es el fusible 28 en la caja de fusibles
Asignación de fusibles
Fusible
| Número | Descripción |
| 1 | Posición «arranque» en el interruptor de encendido |
| 2 | Asistencia a la dirección |
| 3 | Iluminación |
| 4 | Airbag |
| 5 | Iluminación |
| 6 | Salpicadero |
| 7 | Alarma |
| 8 | Gestión de alimentación UCE |
| 9 | Gestión de alimentación UCE |
| 10 | ECU habitáculo |
| 11 | Iluminación de intermitentes |
| 12 | ECU habitáculo |
| 13 | ECU habitáculo |
| 14 | Elevalunas eléctricos |
| 15 | ESC;
Sensor de dirección; Transmisión automática. |
| 16 | Iluminación adicional;
Aire acondicionado. |
| 17 | Bloqueo/desbloqueo de puertas;
ESC. |
| 18 | Espejo retrovisor |
| 19 | Luces de freno |
| 20 | Ajuste de altura de faros;
Distancia de estacionamiento trasera; Ajuste de cámara frontal. |
| 21 | Inyectores |
| 22 | Luz de marcha atrás;
Limpiaparabrisas trasero. |
| 23 | Posición «arranque» en el interruptor de encendido |
| 24 | Posición «Accesorios» en el interruptor de encendido;
Relé de servicio. |
| 25 | Limpiaparabrisas delantero |
| 26 | Gestión de radio/alimentación |
| 27 | Luces diurnas |
| 28 | Toma de accesorios |
| 29 | Gestión de energía UCE |
| 30 | Bocina |
| 31 | Luz antiniebla trasera |
| 32 | Posición «Accesorios» en el interruptor de encendido |
| 33 | Luces exteriores;
Luces traseras de posición. |
| 34 | Controlador de gestión de energía;
Controlador de habitáculo; Faros; Luces diurnas. |
| 35 | Controlador de faro derecho/gestión de energía |
| 36 | Controlador de faro izquierdo/habitáculo |
| 37 | Iluminación de carretera derecha |
| 38 | Controlador de faro izquierdo/habitáculo |
| 39 | Portabicicletas |
| 40 | No utilizado |
| 41 | No utilizado |
| 42 | Luces antiniebla |
| 43 | Amplificador de radio |
| 44 | Transmisión automática |
| 45 | Elevalunas eléctricos/ventanas de un solo toque |
| 46 | Retrovisores laterales eléctricos |
| 47 | No utilizado |
| 48 | No utilizado |
| 49 | No utilizado |
Sobre el Renault Twingo (2000-2017)
El Renault Twingo, fabricado entre 2000 y 2017, es un vehículo urbano compacto que se caracteriza por su agilidad y practicidad. Este modelo es especialmente popular por su pequeño tamaño, que permite un fácil estacionamiento y maniobra en entornos urbanos. El Renault Twingo ofrece varias opciones de motor, incluyendo motores de gasolina y diésel, conocidos por su eficiencia y fiabilidad. El interior del vehículo está diseñado con énfasis en la comodidad y la funcionalidad, ofreciendo suficiente espacio para pasajeros y equipaje. El Twingo es una opción ideal para aquellos que buscan una solución práctica y económica para los desplazamientos diarios.
Esquema de la caja de fusibles del Renault Twingo
Esta página muestra el esquema de la caja de fusibles del Renault Twingo, que es esencial para identificar y reemplazar los fusibles en caso de necesidad. La caja de fusibles se encuentra generalmente en el interior del vehículo, a menudo debajo del salpicadero o en el compartimento del motor. En esta página encontrarás diagramas que muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico del vehículo. El esquema de la caja de fusibles es una herramienta útil para cualquier propietario de un Renault Twingo que desee asegurar el correcto funcionamiento de su vehículo.
