Renault Trafic II (2001-2014) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Renault Trafic II (2001–2014), obtendrás información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de cajas de fusibles y relés – Renault Trafic II
Aplica a vehículos fabricados en los años:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014.
Ubicaciones
Descripción
| 1 | Unidad de control electrónico ABS – debajo del piso |
| 2 | Controlador de aire acondicionado/calefacción |
| 3 | Batería acumuladora |
| 4 | Conector de diagnóstico (DLC) |
| 5 | Módulo de control electrónico del motor (ECM) |
| 6 | Caja de fusibles / relés, compartimento del motor |
| 7 | Caja de fusibles / relés, salpicadero 1 |
| 8 | Caja de fusibles / relés, salpicadero 2 |
| 9 | Caja de fusibles / relés debajo del piso |
| 10 | Relé de bujía de encendido |
| 11 | Resistencia del motor del ventilador del calentador – en el bloque del calentador |
| 12 | Bocina |
| 13 | Interruptor de inercia para corte de combustible |
| 14 | Unidad de control multifunción – funciones: sistema antirrobo, cierre centralizado, alarma, desempañador de la ventana trasera, inmovilizador, intermitentes, iluminación interior, limpiaparabrisas/lavaparabrisas delantero |
| 15 | Unidad de control del sistema de navegación |
| 16 | Sensor de temperatura exterior – en el espejo de la puerta derecha |
| 17 | Unidad de control del sistema de estacionamiento |
| 18 | Unidad de control electrónico SRS |
| 19 | Módulo de control electrónico de la transmisión (TCM) – transmisión ASM |
| 20 | Sensor de velocidad del vehículo – en la transmisión (algunos modelos) |
Compartimento de pasajeros
La caja de fusibles principal se encuentra en la parte trasera del salpicadero.
En la parte trasera de la cubierta, se pegará un diagrama actual con la disposición de los elementos.
Descripción
| 1 | 15A Sistema de audio, relé de luz, alarma, pantalla, unidad de control de navegación, tacógrafo |
| 2 | 10A Iluminación interior |
| 3 | 15A Relé de luces antiniebla |
| 4 | Señal 15A, Interruptores: luces exteriores, intermitentes, luces antiniebla |
| 5 | Señal 25A, Interruptores: luces exteriores, intermitentes, luces antiniebla |
| 6 | 30A Limpiaparabrisas y boquillas del parabrisas delantero |
| 7 | 10A Unidad de control, transmisión manual, unidad de control, relé del motor de arranque y bomba de combustible |
| 8 | 25A Calefacción interior |
| 9 | 10A Cierre centralizado, conector de diagnóstico, salpicadero, sensor de ángulo de dirección |
| 10 | 30A Cierre centralizado |
| 11 | 15A Intermitente |
| 12 | 30A Relé de la luneta trasera térmica y espejos exteriores |
| 13 | Señal 25A, Interruptores: luces exteriores, intermitentes y luces antiniebla |
| 14 | 25A Relé de la bomba de agua eléctrica del sistema de calefacción auxiliar, Bloque de distribución de aire auxiliar |
| 15 | 15A Luces traseras de marcha – interruptor, relé de calefacción de combustible, luz de marcha atrás, limpiaparabrisas delantero |
| 16 | 10A Cierre centralizado, luneta trasera térmica, iluminación de la guantera, salpicadero, aire acondicionado, ajuste del ángulo de los faros |
| 17 | 10A Sensor de velocidad del vehículo, sensor de ángulo de dirección, unidad de control ABS, unidad de control ESP |
| 18 | 15A Panel de control de calefacción, limpiaparabrisas y boquillas, sistema de audio, dimensiones del relé, luces de cruce, limpiaparabrisas trasero, pantalla |
| 19 | Interruptor de luces de freno 10A, conector de diagnóstico, controlador de airbag y asistencia de estacionamiento, sensor de lluvia y luz, interruptor ESP |
| 20 | 15A Calefacción interior, relé de calefacción auxiliar, Asientos calefactables para conductor y pasajero – interruptores |
| 21 | 30A Elevalunas eléctricos |
| 22 | 30A Limpiaparabrisas trasero: motor y relé |
| 23 | 10A Luces de carretera |
| 24 | 25A Panel de control del aire acondicionado para pasajeros, sistema de calefacción auxiliar – relé de la bomba de agua |
| 25 | 5A Relé para la descarga del circuito de alimentación “+” de la batería con retardo de tiempo para la iluminación interior |
| 26 | 10A Espejos exteriores calefactables |
| 27 | 15A Encendedor – 1ª fila de asientos, Equipamiento adicional – 1ª fila de asientos |
| 28 | 25A Ventilador de calefacción y aire acondicionado, Aire acondicionado – panel de control |
| 29 | Pantalla 10A, luces diurnas – relé principal, sistema de audio, ECU de navegación |
| 30 | 15A Toma adicional de 12 V – 1ª fila de asientos |
| 31 | 15A Toma adicional de 12 V – 2ª fila de asientos |
| 32 | 15A Bocina |
| 33 | 10A Luces antiniebla |
| 34 | 10A Iluminación de posición – derecha |
| 35 | 10A Luces laterales – lado izquierdo, iluminación del salpicadero |
| 36 | 10A Luz de cruce – faro derecho |
| 37 | 10A Luz de cruce – faro izquierdo |
| 38 | 10A Luz de carretera – faro derecho |
| 39 | 10A Faro izquierdo de luces de carretera |
Es posible la presencia de cajas de fusibles adicionales con relés en el salpicadero.
- Relé de la luneta trasera térmica
- Relé del limpiaparabrisas/lavaparabrisas trasero
- Relé del limpiaparabrisas trasero
- Relé de los circuitos principales de encendido
- Relé del calentador del parabrisas delantero
- Relé de las luces antiniebla
Compartimento del motor – fusibles Renault Trafic
Tipo 1
En el compartimento del motor, la caja de fusibles se encuentra a la izquierda, debajo de la cubierta protectora.
Descripción
| Protección del circuito de alimentación (777) | |
| 1A | reserva |
| 1B | 70A Caja de fusibles en el compartimento de pasajeros, calentador de inmersión |
| 1C | 60A Relé 1 y 4 del calentador de inmersión |
| 1D | 60A Relé 2 y 3 del calentador de inmersión |
| 1E | reserva |
| 1F | 60A Ventilador de refrigeración – relé |
| Unidad de protección del circuito del motor (1834) | |
| 1 | 25A ECU |
| 2 | 15A Circuito de alimentación del motor |
| 3 | Embrague electromagnético del compresor del aire acondicionado 10A |
| 4 | 20A Relé del calentador de combustible |
| Protección del circuito de alimentación (1841) | |
| 2A | 60A Caja de fusibles en el compartimento de pasajeros, relé del receptor 1 |
| 2B | reserva |
| 2C | 60A Relé 1 y 2 “+” después de la alimentación del encendido, Relé del calentador de inmersión en el compartimento de pasajeros |
| 2D | 60A Caja de fusibles en el compartimento de pasajeros, Alarma antirrobo |
| 2E | reserva |
| 2F | 40A Ventilador eléctrico para calefacción y aire acondicionado |

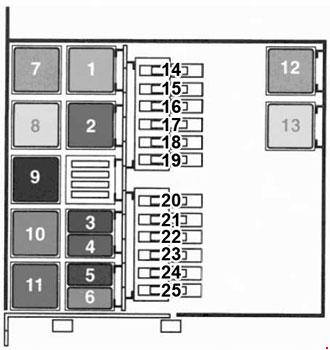

Tipo 2
Descripción
| 1 | Calentador auxiliar: 2 o 3 calentadores adicionales |
| Diésel: relé del calentador auxiliar | |
| 2 | Diésel: Relé para la unidad de control de inyección de combustible |
| Gasolina: interrupción de la inyección | |
| 3 | Relé de la bomba de diésel |
| 4 | Relé de la bomba de combustible/calentamiento de diésel |
| 5 | Calentamiento auxiliar de diésel: Relé del grupo de ventiladores, segunda velocidad |
| 6 | Relé de acoplamiento: Compresor de CA |
| 7 | 1 relé de calentador adicional (termopistón) |
| 8 | 2 o 3 calentadores adicionales (termopistones) |
| Gasolina: relé del calentador auxiliar | |
| 9 | Diésel: grupo de ventiladores |
| Diésel: Relé de la segunda velocidad con CA | |
| Gasolina: Primera velocidad con CA | |
| 10 | Gasolina: grupo de ventiladores |
| Diésel: Relé de la primera velocidad del ventilador con CA |
| Gasolina: Segunda velocidad con aire acondicionado | |
| 11 | No utilizado |
| 12 | Relé del parabrisas calefactado. |
| 13 | Relé del parabrisas calefactado. |
| 14 | No utilizado |
| 15 | No utilizado |
| 16 | 40A aire acondicionado |
| 17 | 50A Calefacción del parabrisas |
| 18 | 50A Calefacción del parabrisas |
| 19 | 60A WPB |
| 20 | 60A ABS |
| 21 | 60A WPB |
| 22 | 60A WPB |
| 23 | Ventilador del radiador 50/60/70A |
| 24 | 50/60A Advertencia de fusible automático |
| 25 | 70A Calefacción auxiliar |
Acerca del Renault Trafic II (2001-2014)
El Renault Trafic II, fabricado entre 2001 y 2014, es un popular vehículo comercial que se caracteriza por su amplitud y versatilidad interior. Este modelo se utiliza a menudo como furgoneta para el transporte de mercancías o como minibús para el transporte de personas. El Trafic II ofrece varias opciones de motor, incluyendo variantes diésel y gasolina, que proporcionan un rendimiento fiable y un consumo de combustible eficiente. Gracias a su robusta construcción y diseño práctico, es una solución ideal para empresarios y empresas que necesitan un vehículo fiable para el uso diario.
Diagrama de la caja de fusibles del Renault Trafic II
Esta página muestra el diagrama de la caja de fusibles del Renault Trafic II, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el área debajo del salpicadero y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, lo cual es clave para identificar y reemplazar los fusibles. Siempre use fusibles de repuesto con el mismo valor de amperaje para evitar daños a los sistemas eléctricos. La caja de fusibles es una parte importante del vehículo que garantiza la seguridad y el funcionamiento de los circuitos eléctricos.
