Renault Twingo I (1993-2007) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Twingo I (1993–2007), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Esquema de fusibles y relés – Renault Twingo I
Aplicable a vehículos fabricados en los años:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Habitáculo
Para acceder, tira del compartimento de pasajeros hacia ti.

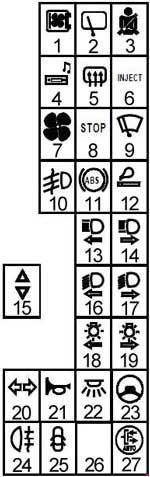

Tipo 1
Descripción
- 20A Bloque de conexión del motor
- 15A Limpiaparabrisas trasero, luces de marcha atrás, bomba del lavaparabrisas
- 10A Tensores, airbag, inmovilizador del motor
- Radio 10A
- 20A Luneta trasera térmica
- Sistema de inyección 20A
- 20A Ventilador de calefacción/aire acondicionado
- 15A Luces de freno
- 15A Limpiaparabrisas
- 10A Luces antiniebla traseras
- 10A Sistema antibloqueo – ABS
- 25A Encendedor de cigarrillos, techo solar
- 15A Luces de cruce
- 15A Faro derecho de cruce
- 30A Elevalunas eléctricos
- 15A Faro izquierdo de carretera
- 15A Faro derecho de carretera
- 10A Luces izquierdas
- Bombillas 10A derechas
- Indicadores 25A, luz antiniebla trasera, UCH
- 10A Bocina, inmovilizador del motor
- 10A Iluminación interior, toma de diagnóstico
- 10A Dirección asistida eléctrica
- No utilizado
- 15A Cierre centralizado eléctrico, espejos laterales eléctricos
- –
- Reductor secuencial 2A

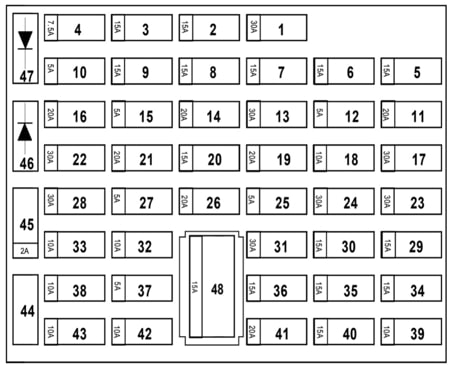

Tipo 2
Descripción
| 1 | Limpiaparabrisas / Tacómetro |
| 2 | Limpiaparabrisas / Tacómetro |
| 3 | Servofreno |
| 4 | Transmisión secuencial |
| 5 | Luz de freno / limitador de velocidad |
| 6 | Luz de marcha atrás/control de espejo/alarma de bocina/control de distancia de estacionamiento; |
| 7 | Airbag |
| 8 | Equipamiento eléctrico en el habitáculo / salpicadero |
| 9 | Sistema de inyección |
| 10 | ABS / ASR / ESP |
| 11 | Indicadores/conector de diagnóstico |
| 12 | Alimentación / Salpicadero |
| 13 | Luces de cruce / Luz antiniebla trasera |
| 14 | Cierre centralizado eléctrico |
| 15 | Luces de posición / Luces antiniebla delanteras |
| 16 | Transmisión secuencial |
| 17 | Luneta trasera térmica / Espejos térmicos |
| 18 | Iluminación interior / Iluminación auxiliar / Calefacción y aire acondicionado / Tacómetro |
| 19 | Luces de posición |
| 20 | Luces antiniebla delanteras y traseras |
| 21 | Luces de carretera / bocina |
| 22 | Luces de carretera |
| 23 | Elevalunas eléctricos |
| 24 | Ventilación interior |
| 25 | Luces antiniebla / Luces antiniebla delanteras y traseras |
| 26 | Techo practicable |
| 27 | Transmisión secuencial |
| 28 | Ventilación interior |
| 29 | Radio / Equipamiento eléctrico en el habitáculo / Aire acondicionado / Salpicadero / Asiento calefactable |
| 30 | Encendedor de cigarrillos |
| 31 | Elevalunas eléctricos |
| 32 | Faro de luces de carretera, derecho |
| 33 | Faro izquierdo de luces de carretera y testigo del salpicadero |
| 34 | Faro derecho de luces de cruce |
| 35 | Faro izquierdo de luces de cruce y testigo del salpicadero |
| 36 | Limpiaparabrisas trasero |
| 37 | Espejos retrovisores calefactables |
| 38 | Señal |
| 39 | Luces antiniebla traseras |
| 40 | Espacio reservado para equipamiento adicional |
| 41 | Asientos calefactables |
| 42 | Luz derecha / iluminación interior del instrumento |
| 43 | Luz izquierda |
| 44 | Espacio reservado para equipamiento adicional |
| 45 | Interruptor de la puerta del conductor |
| 48 | Radio / Alarma acústica / Pantalla |
Los elementos del relé están instalados debajo del panel detrás de este dispositivo. Por ejemplo, el relé de los intermitentes se encuentra en la zona de los pedales.
Caja de fusibles del habitáculo
Esta caja se encuentra debajo del salpicadero, junto a los pedales.
| Número | Descripción |
| A | Transmisión secuencial |
| B | — |
| C | Arranque de la transmisión secuencial |
| D | — |
| E | — |

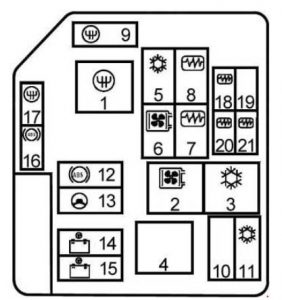

Caja de fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| RELÉS | ||
| 1 | 50 | Posible transmisión |
| 2 | 50 | Grupo de ventiladores (con aire acondicionado) |
| 3 | 25 | Ventilador de baja velocidad (con aire acondicionado) |
| 4 | — | — |
| 5 | 25 | Compresor del aire acondicionado |
| 6 | 25 | Montaje de ventiladores (sin aire acondicionado) |
| 7 | 25 | Bloqueo de inyección |
| 8 | 25 | Bomba de combustible |
| FUSIBLES | ||
| 9 | 30 | Posible transmisión |
| 10 | — | — |
| 11 | 40 | Aire acondicionado |
| 12 | 30 | Sistema de seguridad |
| 13 | 30 | Dirección asistida eléctrica |
| 14 | 60 | Habitáculo |
| 15 | 60 | Habitáculo |
| 16 | 20 | Transmisión secuencial |
| 17 | 30 | Sistema de seguridad |
| 18 | 10 | Inyectores |
| 19 | — | — |
| 20 | 25 | Inyectores |
| 21 | 15 | Inyectores |
Sobre el Renault Twingo I (1993-2007)
El Renault Twingo I, fabricado entre 1993 y 2007, es un coche urbano compacto que ganó popularidad gracias a su diseño original y practicidad. Este modelo fue diseñado con énfasis en la máxima utilización del espacio interior, lo que lo hace ideal para el entorno urbano. El Twingo I estaba disponible con varios motores de gasolina, siendo los más comunes los de 1.2 y 1.3 litros. Gracias a su fiabilidad y facilidad de mantenimiento, el Twingo I se convirtió en una opción popular entre los conductores que buscan un vehículo económico y práctico.
Esquema de la caja de fusibles del Renault Twingo I
Esta página muestra el esquema de la caja de fusibles para el Renault Twingo I, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles se encuentra generalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
