Renault Megane Scenic 1 – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Renault Mégane Scénic I, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
1998, 1999, 2000, 2001, 2002 y 2003
Compartimento del motor

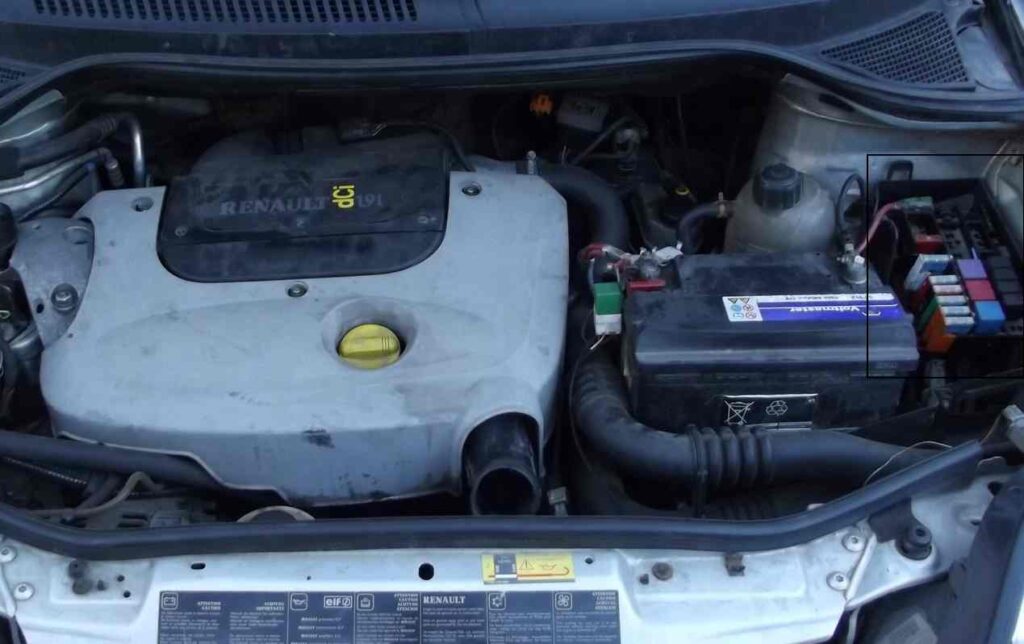

En el compartimento del motor, la unidad se encuentra en el lado izquierdo, junto a la batería.
Posibles variantes de su implementación.

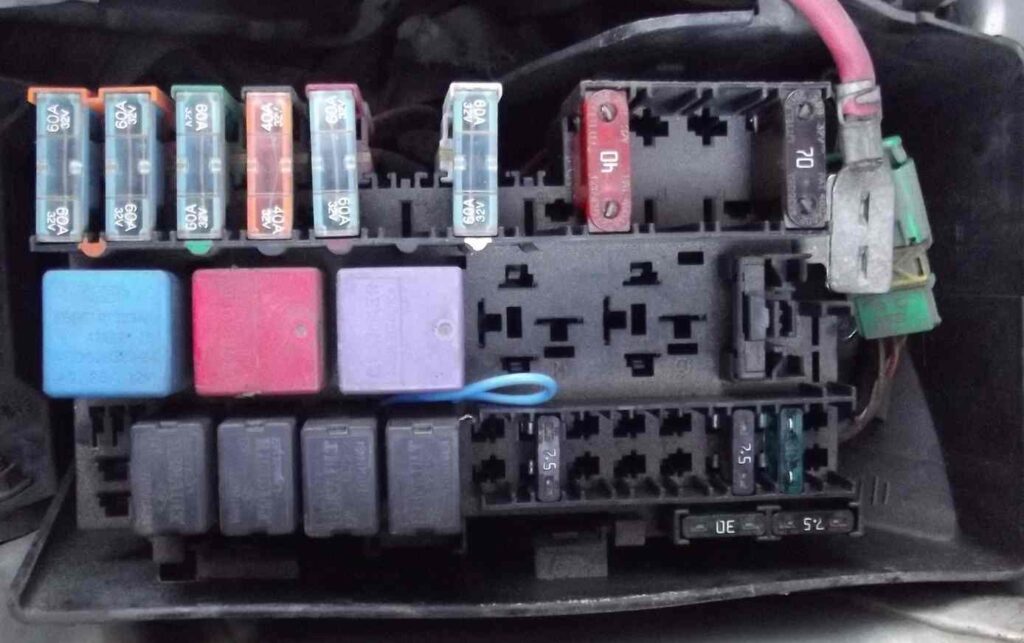

Opción foto 1
Opción foto 2

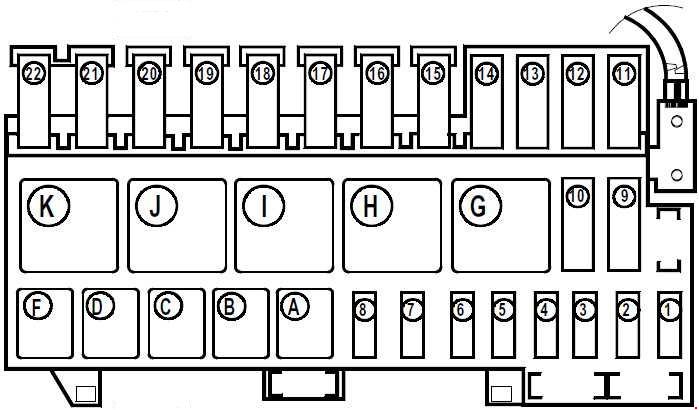

Diagrama
Funciones
| A | Relé de la bomba de combustible |
| b | Relé de control del motor |
| C | Relé del calentador de refrigerante 1 |
| D | Relé del embrague electromagnético del compresor del aire acondicionado |
| F | Relé del motor de arranque – transmisión automática |
| g | |
| h | |
| i | Relé del calentador de refrigerante 2 |
| J | Relé del motor del ventilador de refrigeración – alta velocidad |
| K | Relé del motor del ventilador de refrigeración – baja velocidad |
| 1 | (30A) Motor del ventilador de refrigeración, calentador del filtro de combustible |
| 2 | (30A) Control del motor |
| 3 | (7,5A) Aire acondicionado |
| 4 | (3A) Sistema bifuel |
| 5 | (7,5A) Sistema bifuel |
| 6 | (7,5A) Sistema de control de la transmisión automática, motor de arranque |
| 7 | (7.5) Airbag, sistema de control del motor, calentador del filtro de combustible |
| 8 | (7,5A) Sistema bifuel |
| 9 | Diodo del aire acondicionado |
| 10 | Diodo del aire acondicionado |
| 11 | (70A) Calentador de refrigerante, bujías de encendido |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor del ventilador de refrigeración – 2ª velocidad, calentador del filtro de combustible |
| 15 | |
| 16 | (60A) Sistema antibloqueo (ABS) |
| 17 | |
| 18 | (60A) Parabrisas calefactado |
| 19 | (40A) Sistema de aire acondicionado |
| 20 | (60A) Módulo de control multifunción 1 |
| 21 | (60A) Caja de fusibles / relé, salpicadero 2 |
| 22 | (60A) Sistema antirrobo, bocina, interruptor de luces |
Habitáculo

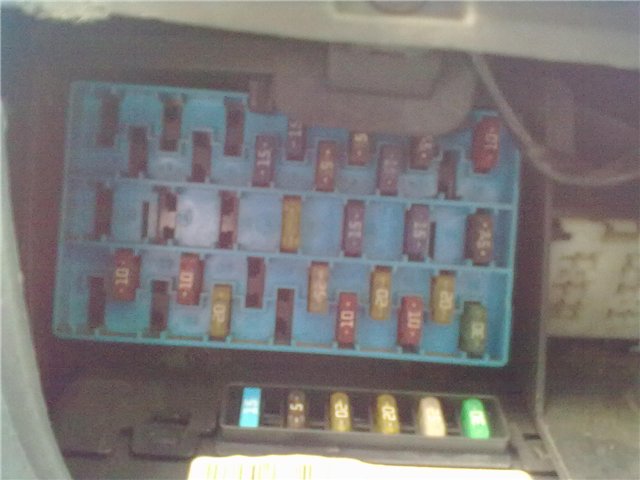

Se encuentra en el lado izquierdo del volante, debajo de la cubierta protectora.

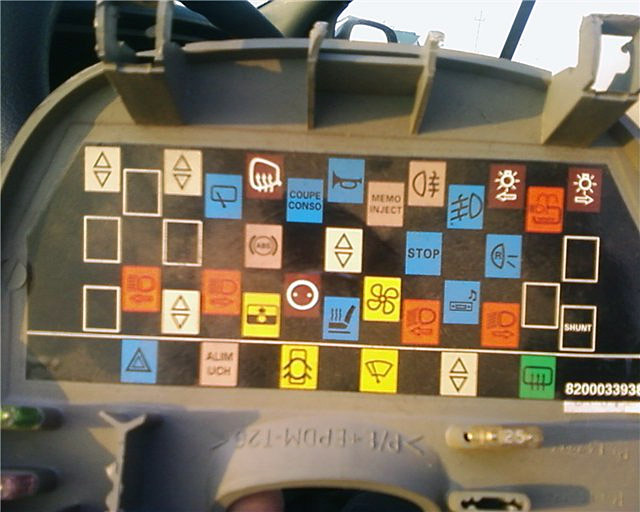

En la parte trasera de la cubierta se encuentra el esquema actual de los fusibles.

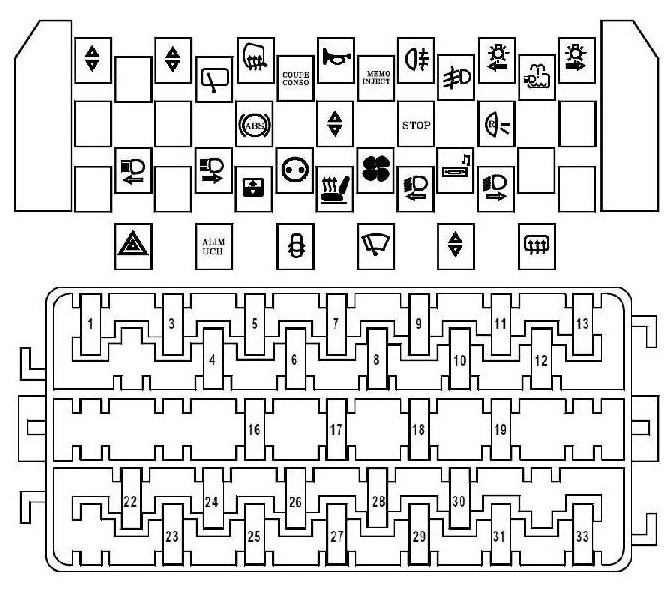

Diagrama
Propósito
- (25A) Motor del elevalunas de la puerta trasera izquierda
- –
- (25A) Motor del elevalunas de la puerta trasera derecha
- (15A) Limpiaparabrisas/boquilla del limpiaparabrisas trasero
- (7,5A) Espejos laterales calefactados
- (15A) Sistema de audio, antena eléctrica, espejos exteriores eléctricos
- (15A) Bocina
- Relé del motor del ventilador de refrigeración, salpicadero
- (5A) Luces antiniebla traseras
- (15A) Luces antiniebla
- (7,5A) Luces de posición delanteras izquierdas / luces de posición traseras izquierdas
- (10A) Lavafaros
- (7,5A) Luces de posición delanteras derechas / luces de posición traseras derechas
- –
- –
- (5A) Sistema antibloqueo (ABS)
- (25A) Motor del elevalunas de la puerta delantera derecha
- (15A) Sistema de control automático de la transmisión, relé del motor del elevalunas, luces de freno
- (15A) Módulo de control multifunción 1, luces de marcha atrás
- –
- –
- (10A) Luz de carretera (izquierda)
- (25A) Motor del elevalunas de la puerta delantera izquierda
- (10A) Luz de carretera (derecha)
- (20A) Aire acondicionado, techo solar
- (10A) Conector de alimentación para accesorios
- (15A) Asientos calefactados
- (20A) Calefacción / aire acondicionado
- (10A) Luces de cruce (izquierda)
- (15A) Sistema de audio, fusible del encendedor de cigarrillos Renault Megan fase 1
- (10A) Bombilla de luz de cruce (derecha)
- –
- Conexión – faros
El fusible número 30 es el responsable del encendedor de cigarrillos.
Fila inferior

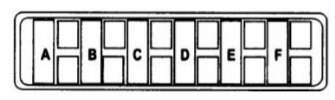

Diagrama
Circuitos protegidos
- A – (15A) Intermitentes / luces de emergencia
- B – (5A) Unidad de control multifunción 1
- C – (20A) Cierre centralizado
- D – (20A) Limpiaparabrisas delantero
- E – (25A) Elevalunas eléctricos
- F – (30A) Espejos laterales calefactados, luneta trasera calefactada
Detrás de la caja de fusibles también pueden encontrarse los siguientes relés:

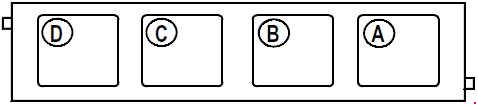

Diagrama
Propósito
| A | Relé de la bomba del lavaparabrisas |
| b | Relé de luces diurnas – faros |
| C | Relé de luces diurnas – luz delantera/trasera |
| D | Relé de luces diurnas – relé principal |

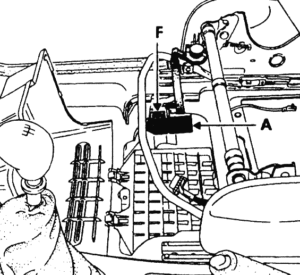

También es posible colocar elementos individuales de fusibles y relés debajo del asiento del pasajero: A – conector de alimentación, F – fusibles.
