BMW 7 E38 (1994-2001) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del BMW Serie 7 (E38) 1994-2001, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 7 E38 – esquema de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el BMW 7 E38 es el fusible 42 y 52 en la caja de fusibles correspondiente en el compartimento del motor y en el maletero.
Compartimento del motor
Esta caja se encuentra en el lado derecho de la parte trasera del compartimento del motor.
En el mismo lugar (en la caja de plástico) encontrarás información actualizada sobre los fusibles.
| 1 | |
| 2 | |
| 3 | Limpiaparabrisas 30A |
| 4 | 30A Producto de limpieza de faros + limpiaparabrisas |
| 5 | Señal 15A |
| 6 | 20A Interior + luces de conducción + limpiaparabrisas |
| 7 | 7.5A Aire acondicionado |
| 8 | 30A Espejo exterior ajustable + Cierre centralizado + Elevalunas eléctricos |
| 9 | Ventilador auxiliar 20A |
| 10 | 25A Control automático de estabilidad |
| 11 | 15A Aire acondicionado + ventilador auxiliar + luneta trasera térmica + parabrisas térmico + calefactor |
| 12 | 15A Ajuste de la columna de dirección |
| 13 | – |
| 14 | – |
| 15 | 30A Asiento del conductor + ajuste de la columna de dirección |
| 16 | 30A Asiento del pasajero calefactable + parasol |
| 17 | 10 A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A aire acondicionado + ventilador auxiliar + luneta trasera térmica + parabrisas térmico + calefactor; |
| 21 | 5A Apertura de puerta de garaje + superior [Jpn] |
| 22 | 10A Gestión del motor |
| 23 | 5A Cubierta del salpicadero + módulo de luces; |
| 24 | 5A Gestión del motor |
| 25 | – |
| 26 | Señal 5A + salpicadero + módulo de luces; |
| 27 | 5A Pantalla de información multifunción |
| 28 | 5A Control de radio + Limpiaparabrisas |
| 29 | 30A Cierre centralizado + Control de ventanas |
| 30 | 10A Calefacción del lavaparabrisas + parabrisas calefactable [con 20] |
| 31 | 30A Espejo exterior ajustable + Cierre centralizado + Elevalunas eléctricos |
| 32 | 30A Ventilador auxiliar del aire acondicionado |
| 33 | 25A ABS |
| 34 | 30A Ventilador auxiliar |
| 35 | – |
| 36 | 10A Calefacción del volante |
| 37 | – |
| 38 | 5A Ventilador auxiliar |
| 39 | 15A Asientos calefactables |
| 40 | 5A – |
| 41 | 5A Cubierta del salpicadero + módulo de luces; |
| 42 | Toma de cargador 7,5A (encendedor de cigarrillos) |
| 43 | Airbag 5A |
| 44 | 5A Bloqueo |
| 45 | Airbag 5A |
| 46 | Monitor integrado 5A + Radio + teléfono |
| 47 | 5A Volante multifunción + pantalla de información multifunción |
| 48 | 10A Ajuste del asiento trasero + cortinilla enrollable |

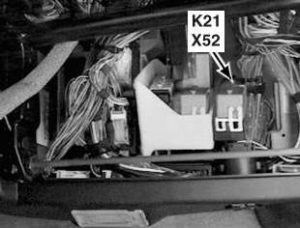

Compartimento de pasajeros
La caja de fusibles se encuentra detrás de la guantera.

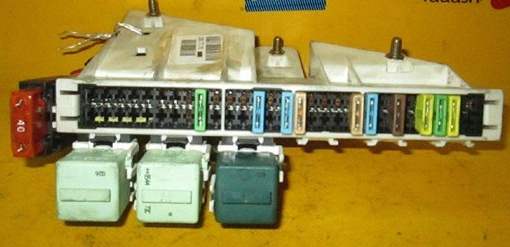

Maletero
La caja de fusibles se encuentra en el lado derecho del maletero, encima de la batería, debajo de la cubierta.
| Relé de calefacción independiente | |
| Relé de los circuitos principales de encendido | |
| Relé de la bomba de combustible | |
| Relé de la luneta trasera térmica | |
| 49 | (15A) Sistema de ventilación independiente |
| 50 | (15A) Calefacción independiente |
| 51 | (20A) Łukasz |
| 52 | (30A) Fusible del encendedor de cigarrillos BMW e38 |
| 53 | (20A) Asiento trasero ajustable eléctricamente |
| 54 | – |
| 55 | (7,5A) Limpiaparabrisas, dirección asistida |
| 56 | (15A) Sistema antirrobo |
| 57 | (15A) Bomba de combustible |
| 58 | (5A) Sistema antirrobo, cierre centralizado |
| 59 | (30A) Luneta trasera térmica |
| 60 | – |
| 61 | (20A) Motor del ventilador del aire acondicionado – trasero |
| 62 | (5A) Espejo interior |
| 63 | (15A) Asiento trasero calefactable |
| 64 | (5A) Sistema de estacionamiento |
| 65 | (15A) Sistema de control de suspensión |
| 66 | (5A) Encendedor de cigarrillos |
| 67 | – |
| 68 | (5A) Motor del ventilador del aire acondicionado – trasero |
| 69 | (30A) Sistema de navegación, sistema de audio |
| 70 | (10A) Teléfono |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
Sobre el BMW 7 E38 (1994-2001)
El BMW 7 E38 es un automóvil de lujo de gama alta que se fabricó entre 1994 y 2001. Este modelo es conocido por su elegancia, confort y tecnologías avanzadas, que eran muy innovadoras para su época. El E38 ofrecía varias opciones de motor, incluyendo seis cilindros en línea, ocho cilindros e incluso doce cilindros. Gracias a esto, los clientes podían elegir entre diferentes niveles de potencia y consumo de combustible. El interior del vehículo fue diseñado con énfasis en la comodidad y el lujo, ofreciendo una gran cantidad de elementos como asientos de cuero, molduras de madera y un sistema de sonido avanzado.
Esquema de la caja de fusibles del BMW 7 E38
Esta página muestra el esquema de la caja de fusibles para el BMW 7 E38, que es esencial para el correcto mantenimiento y reparaciones del vehículo. La caja de fusibles en este modelo se encuentra típicamente en el compartimento del motor y en el interior, específicamente debajo del salpicadero en el lado del conductor. Los diagramas en esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y fiabilidad del vehículo, por lo que es importante tener una visión general de su configuración.
