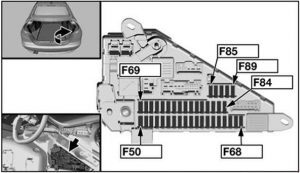

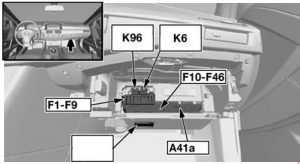

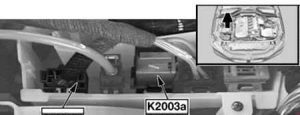

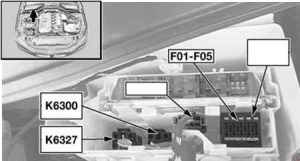

BMW 5 E60, E61 (2003-2010) – caja de fusibles

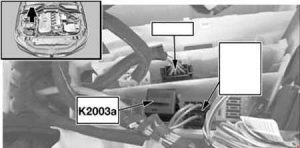

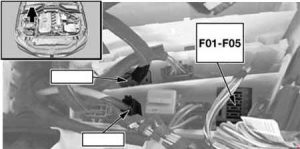

Diésel:

Calentador de combustible.

Control electrónico de la mariposa.

Unidad de control DME;

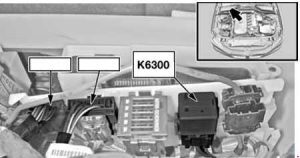

Relé DME;

Portafusibles, electrónica del motor;

F001:

Relé de la bomba hidráulica, SMG;

F05:

Relé, inyectores de combustible;

N62:

Módulo de alimentación integrado (IVM);

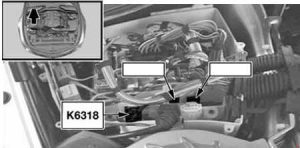

N62 con SMG:

Portafusibles,

Electrónica del motor

F01:

Relé de la bomba hidráulica;

SMG;

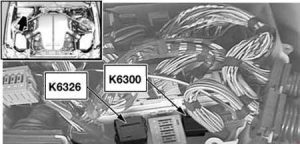

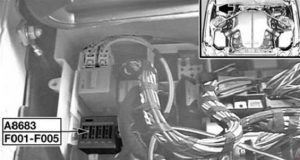

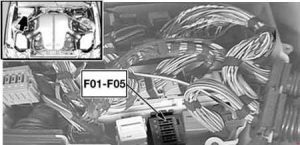

S85:

Distribuidor de potencial B+;

Relé DME;

Portafusibles;

Electrónica del motor (F01);

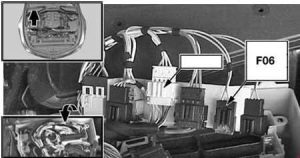

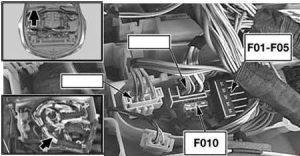

N52:

Distribuidor de potencial B+;

Unidad de control DME;

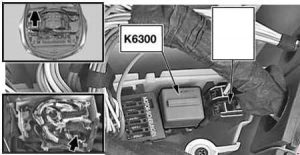

Relé DME;

Portafusibles;

Electrónica del motor;

F05:

Relé;

Inyectores de combustible;

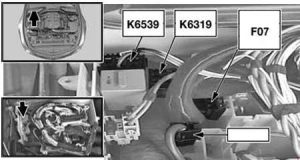

F07:

relé VVT;

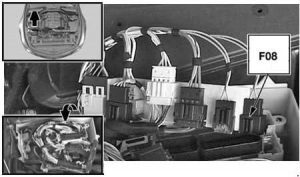

F08:

Relé de la bomba hidráulica,

SMG;

F010:

Relé del calentador del motor.

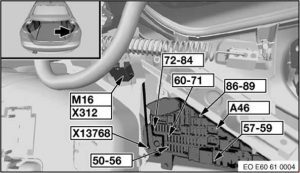

después de 09.2005:

Módulo de la carrocería-puerta

(LHD: control de ventanas, lado del conductor;

RHD: control de ventanas, lado del pasajero).

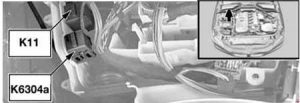

relé del limpiaparabrisas delantero).

después de 09.2005:

Módulo de la carrocería-puerta

(LHD: control de ventanas, lado del pasajero;

RHD: control de ventanas, lado del conductor).

Interruptor de ajuste del asiento del pasajero

(derecho; asiento básico semieléctrico);

Interruptor de apoyo lumbar del pasajero

(derecho; asiento básico semieléctrico);

Interruptor de ajuste del asiento del conductor

(izquierdo; asiento básico semieléctrico);

Interruptor de apoyo lumbar del conductor

(izquierdo; asiento básico semieléctrico).

después de 09.2005:

Módulo de la carrocería-gateway.

S85:

Control electrónico de la mariposa EDC.

Control de la mariposa EDC:

Relé de ahorro de energía;

Control electrónico de la mariposa.

Interruptor de ajuste del asiento del conductor

(derecho; asiento básico semieléctrico);

Interruptor de apoyo lumbar del conductor

(derecho; asiento básico semieléctrico);

Interruptor de ajuste del asiento del pasajero

(izquierdo; asiento básico semieléctrico);

Interruptor de apoyo lumbar del pasajero

(izquierdo; asiento básico semieléctrico).

derecho: control de ventanas traseras, lado del pasajero).

derecho: control de la ventana trasera, lado del conductor).

(calefactado, ajuste activo

de la anchura del respaldo, asiento activo);

RHD:

módulo de asiento, delantero derecho

(calefactado, ajuste activo

de la anchura del respaldo, asiento activo).

S85:

hasta 09.2005:

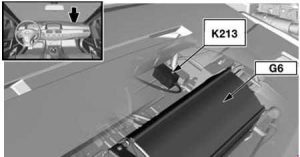

Relé, bomba de vacío eléctrica;

después de 09.2005:

Bloque de interruptores, puerta del conductor;

Espejo electrocromático exterior

lado del conductor;

Espejo electrocromático exterior

lado del pasajero.

módulo de asiento, delantero derecho

(calefactado, ajuste activo

de la anchura del respaldo, asiento activo);

RHD:

módulo de asiento, delantero izquierdo

(calefactado, ajuste activo

de la anchura del respaldo, asiento activo).

lado del conductor;

Módulo electrónico de la manilla exterior

lado del pasajero;

Módulo electrónico de la manilla exterior,

trasera izquierda;

Módulo electrónico de la manilla exterior,

trasera derecha.

ULF (dispositivo de carga universal

y kit manos libres).

ULF (dispositivo de carga universal y

kit manos libres);

después de 03.2007:

Caja de fusibles ULF-SBX;

TCU (unidad de control de telemática);

Caja de fusibles ULF-SBX-H;

Concentrador USB.

N52, Diésel:

Control de la bomba de combustible (EKPS);

S85:

Etapa de salida de la bomba de combustible.

Espejo electrocromático interior;

Sistema de alarma antirrobo con

sensor ultrasónico interior;

E63, E64:

Sensor de sirena y sensor de inclinación;

Espejo electrocromático interior;

Sensor de microondas, puerta del conductor;

Sensor de microondas, puerta del pasajero;

Sensor de microondas, trasero izquierdo;

Sensor de microondas, trasero derecho.

suspensión neumática;

E64:

Relé, superior de repuesto 1;

Relé, superior de repuesto 2.

cubierta del maletero/tapa;

09.2004-09.2005:

Unidad de control de acceso confort;

Módulo electrónico de la manilla exterior del lado del conductor;

Módulo electrónico de la manilla exterior del lado del pasajero;

Módulo electrónico de la manilla exterior de la puerta, trasera izquierda;

Módulo electrónico de la manilla exterior de la puerta, trasera derecha.

Ajuste activo de la anchura del respaldo, conductor.

Toma de carga, compartimento de la guantera.

módulo de remolque;

Repuesto:

Relé para bajar la ventana trasera;

Relé para subir la ventana trasera.

Controlador de estacionamiento (PDC).

Pantalla de información central;

Controlador.

Pantalla Head-up.

Caja de fusibles VTG:

Control dinámico de estabilidad (DSC);

Unidad de control, caja de transferencia.

E61, E63:

Techo de cristal panorámico;

E64:

Módulo superior de repuesto.

Receptor de satélite.

puerta del pasajero (LHD)

Apertura automática con cierre suave,

puerta del conductor (RHD)

Apertura automática con cierre suave,

trasera derecha.

Interruptor de ajuste del asiento del conductor

Interruptor de ajuste del asiento del pasajero

puerta del conductor (LHD);

Apertura automática con cierre suave,

puerta del pasajero (RHD);

Apertura automática con cierre suave,

trasera izquierda.

después de 03.2007:

Control de crucero activo

Sensor de distancia

Sensor de proximidad, derecho

Sensor de proximidad, izquierdo.

S85:

Etapa de salida de la bomba de combustible.

Relé;

Compresor;

Suspensión neumática;

E64:

Relé, superior de repuesto 1;

Relé, superior de repuesto 2.

N52, diésel:

control de la bomba de combustible (EKPS).

Módulo de remolque;

E63:

Relé para bajar la ventana trasera;

Relé para subir la ventana trasera;

09.2005-03.2007:

Amplificador HiFi.

Interruptor de ajuste del asiento del conductor;

Interruptor de ajuste del asiento del pasajero.

Interruptor de ajuste del asiento del conductor;

Interruptor de ajuste del asiento del pasajero.

Sintonizador digital;

Módulo de vídeo.

Módulo de conexión del kit manos libres.

Unidad de control, caja de transferencia.

Controlador.

Iluminación del indicador de dirección;

Toma extraíble;

TCU (unidad de control de telemática);

Compensador (teléfono móvil);

Ventilador;

Rueda de repuesto;

Módulo electrónico de visión nocturna.

Encendedor trasero;

Toma trasera.

Techo practicable;

E61, E63:

Techo de cristal panorámico;

E64:

Módulo superior de repuesto.

Ajuste activo de la anchura del respaldo para el pasajero (RHD).

Transmisión manual secuencial (SMG).

Transmisión manual secuencial (SMG).

Toma de carga, guantera.

Encendedor trasero;

Toma trasera.

MMC;

Iluminación del indicador de dirección;

Palanca de cambios;

Iluminación del indicador de dirección;

Rueda de repuesto;

TCU (unidad de control de telemática);

ULF

(dispositivo de carga universal y

kit manos libres);

Toma extraíble.

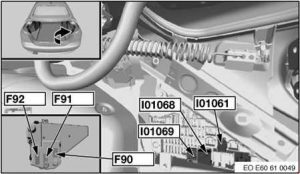

Relé de ahorro de energía, borne 15.

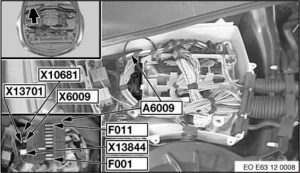

N62, TU:

Módulo de alimentación integrado (IVM);

Relé VVT 1;

Relé VVT 2;

Unidad de control de la distribución variable.

N62:

Relé de la bomba hidráulica;

SMG.

N52:

Condensador antirradiación

para bobinas de encendido;

Bobina de encendido (1, 2, 3, 4, 5, 6).

Medidor de masa de aire;

Válvula reguladora de presión en el raíl;

Válvula reguladora de volumen;

Válvula electromagnética;

Control de presión de sobrealimentación;

Calefacción, ventilación del cárter;

S85:

Relé de ahorro de energía, borne 15;

Inyector de combustible (1, 2, 3, 4, 5, 6, 7, 8, 9, 10);

M57 TUTOP:

Sensor Hall, árbol de levas 1;

Medidor de masa de aire;

Válvula reguladora de presión en el raíl;

Válvula reguladora de limitación;

Válvula reguladora de turbina;

Válvula reguladora de volumen;

Válvula electromagnética;

Control de presión de sobrealimentación;

Calefacción;

Ventilación del cárter;

M47 TU2:

Válvula reguladora de sobrealimentación 1;

Sensor Hall, árbol de levas 1;

Válvula reguladora de presión en el raíl;

Válvula reguladora de limitación;

Válvula reguladora de volumen.

Sensor de nivel de aceite

Válvula de conmutación eléctrica, aletas de remolino

Unidad de control de calefacción

Válvula de conmutación eléctrica, elemento de soporte del motor

Calefacción, ventilación del cárter

Válvula reguladora de sobrealimentación 1

Sensor de oxígeno antes del catalizador

M57 TUTOP:

Válvula electromagnética, recirculación de gases de escape

Sensor de nivel de aceite

Válvula de conmutación eléctrica, aletas de remolino

Unidad de control de calefacción

Válvula de conmutación eléctrica, elemento de soporte del motor

Sensor de oxígeno antes del catalizador

Válvula de drenaje

Válvula de bypass del compresor

M47 TU2:

Válvula electromagnética, recirculación de gases de escape

Válvula de conmutación eléctrica, elemento de soporte del motor

Calefacción, ventilación del cárter

Válvula de conmutación eléctrica, aletas de remolino

Sensor de oxígeno antes del catalizador

Unidad de control de calefacción

Sensor de nivel de aceite

S85:

Sensor de oxígeno antes del catalizador

Sonda Lambda 2 antes del catalizador

Sensor de oxígeno después del catalizador

Sensor de oxígeno 2 después del catalizador

Relé de la bomba de combustible

Válvula electromagnética VANOS, entrada

Válvula electromagnética VANOS, salida

Válvula, sistema de control de entrada individual

Válvula de ventilación del depósito de combustible

Actuador inerte

Válvula de aire secundario

Relé de aire secundario

Medidor de masa de aire;

Módulo de diagnóstico de fugas del depósito de combustible

Válvula electromagnética, cierre del radiador

N52:

Bomba de refrigerante eléctrica

Termostato, refrigeración característica con mapeo

Sensor del árbol de levas de admisión

Sensor del árbol de levas de escape

Válvula electromagnética VANOS, entrada

Válvula electromagnética VANOS, salida

S85:

Unidad de control DME

Sensor del cigüeñal

Sensor del árbol de levas I

Sensor del árbol de levas II

Termostato de mapeo característico

N52:

Unidad de control DME

Sensor de estado del aceite

Actuador inerte DISA 1

Actuador inerte DISA 2

Válvula de ventilación del depósito de combustible

Sensor del cigüeñal

Medidor de masa de aire;

N46 TU2:

Unidad de control DME

Válvula de conmutación eléctrica, elemento de soporte del motor

Termostato de mapeo característico

Sensor del árbol de levas de admisión

Sensor del árbol de levas de escape

Válvula electromagnética VANOS, entrada

Válvula electromagnética VANOS, salida

Calefacción, ventilación del cárter

Sensor de estado del aceite

Válvula electromagnética,

control de presión de sobrealimentación

Ventilador E-box

Válvula de mariposa de gases de escape

Diésel; después de 03.2007:

Válvula electromagnética, cierre del radiador

Ventilador E-box

Válvula de mariposa de gases de escape

Sensor de válvula de aire de freno, izquierdo

Sensor de válvula de aire de freno, derecho

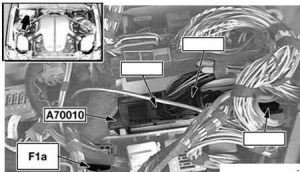

Sensor AUC

S85:

Unidad de control de corriente iónica

Sonda Lambda 2 antes del catalizador

Sensor de oxígeno después del catalizador

Sensor de oxígeno 2 después del catalizador

Transmisión manual secuencial (SMG)

N52:

Transmisión manual secuencial (SMG)

Sensor de oxígeno antes del catalizador

Sonda Lambda 2 antes del catalizador

Sensor de oxígeno después del catalizador

Sensor de oxígeno 2 después del catalizador

Calefacción del evaporador del cigüeñal 1

S85:

Válvula de acumulación de presión VANOS

Válvula de ventilación del depósito de combustible 2

Sensor del árbol de levas de admisión 2

Sensor del árbol de levas de escape 2

Sensor de flujo de aire 2

Actuador inerte

Sensor de flujo de aire

Sensor de estado del aceite

Sensor del árbol de levas de admisión

Sensor del árbol de levas de escape

Válvula de aire secundario

Válvula del filtro de carbón

Relé de aire secundario

Válvula de mariposa de gases de escape

Ventilador E-box

Módulo de diagnóstico de fugas del depósito de combustible

Medidor de masa de aire secundario en forma de película caliente

después de 03.2007:

Válvula electromagnética, cierre del radiador

Relé de aire secundario

Válvula de mariposa de gases de escape

Ventilador E-box

Sensor AUC

Sensor de válvula de aire de freno, izquierdo

Sensor de válvula de aire de freno, derecho

Módulo de óxido de nitrógeno

Módulo de diagnóstico de fugas del depósito de combustible

Medidor de masa de aire secundario en forma de película caliente

Unidad de control de la distribución variable

Inyector de combustible (5, 6, 7, 8)

Transmisión manual secuencial (SMG)

M54:

Relé de la bomba hidráulica, SMG

Válvula de drenaje del depósito de combustible

Sensor del árbol de levas de admisión 2

Sensor del árbol de lemas de escape 2

Válvula electromagnética VANOS 2, entrada

Válvula electromagnética VANOS 2, salida

S85:

Actuador de ralentí, grupo de cilindros 2

Sensor del cigüeñal

Medidor de masa de aire

Sensor del árbol de levas de admisión

Sensor del árbol de levas de escape

Termostato mapeado característico

Válvula electromagnética VANOS, entrada

Válvula electromagnética VANOS, salida

S85:

Válvula electromagnética de limitación, bancada 2

Inyector de combustible (1, 2, 3, 4)

Transmisión manual secuencial (SMG)

Sensor de oxígeno 2 después del catalizador

Sensor de oxígeno antes del catalizador

Sensor de oxígeno 2 antes del catalizador

Sensor de oxígeno después del catalizador

Sensor de calidad del aceite

Válvula de mariposa de gases de escape

Válvula electromagnética, cierre del radiador

Ventilador E-box

Módulo de diagnóstico de fugas del depósito de combustible

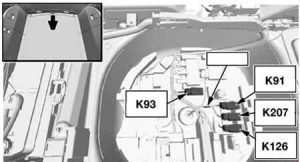

Relé de la bomba de aire secundario

después de 03.2007:

Relé de la bomba de combustible

Válvula de mariposa de gases de escape

Válvula electromagnética, cierre del radiador

Ventilador E-box

Módulo de diagnóstico de fugas del depósito de combustible

Relé de la bomba de aire secundario

Sensor de válvula de aire de freno, izquierdo

Sensor de válvula de aire de freno, derecho

Sensor AUC

Ventilador E-box

Iluminación del intermitente

Palanca de cambios

Bloqueo de la palanca de cambios

Relé de ahorro de energía,

control electrónico de la mariposa

Interruptor del capó, derecho

Interruptor del capó, izquierdo

Sensor de revoluciones, eje principal de la transmisión

Relé, bomba de vacío eléctrica

Módulo de diagnóstico de fugas del depósito de combustible

Medidor de masa de aire secundario en forma de película térmica

Relé de la bomba de aire secundario
