BMW 3 E36 y E35/5 (1990-2000) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del BMW Serie 3 (E36 y E35/5) 1990-2000, obtendrás información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderás la asignación de cada fusible (diseño de fusibles).
BMW 3 E36 y E35/5 (1990-2000) – diagrama de la caja de fusibles
Año de producción: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
El fusible del encendedor de cigarrillos (toma de corriente) en el BMW 3 E36 y E35/5 (1990-2000) es el fusible 32 en la caja de fusibles.

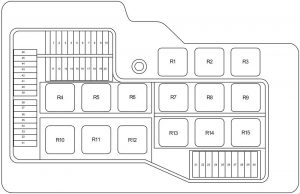

Caja de distribución delantera
| Fusible | Amperaje [A] | Descripción |
| 1 | 30 | Techo corredizo eléctrico (SHD) |
| 2 | 15 | desde 9/93: Dispositivo de remolque |
| 5 | desde 9/96: Sistema de gestión del motor | |
| 3 | 30 | Unidad de control de intervalos de limpiaparabrisas / lavaparabrisas trasero (Touring, Compact) Sistema de lavado de faros (SRA) Radio / HiFi (9/94 a 8/95) |
| 4 | 15 | Relé de drenaje terminal 15 (asientos calefactables) |
| 5 | 30 | Interruptor de ajuste del asiento del pasajero |
| 6 | 20 | Relé del deflector trasero |
| 30 | Relé del deflector trasero | |
| 7 | 5 | Indicador de marcha electrónico interruptor de cierre centralizado interruptor del conductor para el bloqueo de puertas accionamiento de la puerta del conductor del cierre centralizado (ZV) módulo de cierre centralizado (ZVM) cierre centralizado (ZV) de la puerta del pasajero interruptor de bloqueo de la puerta del pasajero unidad de control, mando a distancia bloqueo de la tapa trasera del relé inmovilizador de la tapa trasera central (Touring) Microinterruptor de la tapa trasera (techo blando mecánico con opción de cambio de techo) Bloqueo módulo de la cubierta blanda abrible Módulo de control antirrobo (Alpine) |
| 8 | 15 | Relé módulo de bocina Control antirrobo (Alpine) |
| 9 | 20 | Radio Amplificador HiFi Subwoofer Cambiador de CD (hasta 8/93) Relé de drenaje terminal R (hasta 8/92) |
| 10 | 30 | Sistema antibloqueo (ABS) Control automático de estabilidad (ASC) |
| 11 | 7,5 | sin CCM: Luz de cruce izquierda con CCM: Controla el módulo de control |
| 12 | 7,5 | sin CCM: Luz de cruce derecha con CCM: Controla el módulo de control |
| 13 | 5 | Relé de confort (modelo de dos puertas) |
| 14 | 30 | Módulo de ventana del lado del conductor (hasta 8/93) Módulo de ventana del lado del pasajero (hasta 8/93) Unidad de control ZKE (ZKE IV; desde 9/93) |
| 15 | 15 | Luz antiniebla izquierda Luz antiniebla derecha Juego de intermitentes |
| 7,5 | Luz antiniebla izquierda Luz antiniebla derecha Juego de intermitentes |
|
| 16 | 5 | Relé del compresor del aire acondicionado Relé auxiliar de la etapa 1 del ventilador (relé de velocidad normal) Relé auxiliar de la etapa 2 del ventilador (relé de alta velocidad) |
| 17 | 10 | sin CCM: interruptor de luces antiniebla (interruptor de luces antiniebla traseras) |
| 7,5 | con CCM: interruptor de luces antiniebla (interruptor de luces antiniebla traseras) | |
| 18 | 15 | Bomba de combustible |
| 19 | 15 | hasta 8/92: Caja de fusibles de calefacción / ventilación estacionaria |
| 30 | desde 8/93: Módulo de relé | |
| 20 | 30 | hasta 8/92: Interruptor del ventilador desde 9/92: sin ventilación estacionaria: Relé del ventilador de calefacción con ventilación estacionaria: Relé del ventilador de calefacción Relé de ventilación independiente |
| 21 | 5 | Sistema antibloqueo (ABS) Control automático de estabilidad (ASC) |
| 22 | 5 | Interruptor de faros Diodo de codificación de faros para luces diurnas |
| 23 | 5 | Interruptor combinado (intermitente / interruptor de luces de cruce) Juego de intermitentes Interruptor térmico (LA, Japón) Unidad de control ABS Relé del deflector trasero Pantalla de reloj multifunción / ordenador de a bordo Relé de drenaje terminal 15 con IHKA: aire acondicionado automático con control de calefacción: válvulas de agua regulador de temperatura |
| 24 | 10 | Interruptor térmico, boquillas calefactadas Sensor de vuelco Controlador de espejo Controlador de asistencia al estacionamiento |
| 25 | 5 | Interruptor de faros Módulo de relé de luces diurnas (desde 9/97) Relé de luces altas (9/94 a 8/97) Relé de luces bajas (9/92 a 8/94) Relé de luz de estacionamiento izquierda (9/93 a 8/94 ) Relé de luz de estacionamiento derecha / iluminación de matrícula (9/93 a 8/94) |
| 26 | 15 | hasta 8/92: Interruptor de programa Conexión auxiliar (EE. UU.) Interruptor de rango de transmisión automática Conexión de diagnóstico Interruptor de luces de marcha atrás (sin EGS) |
| 10 | desde 9/92: Interruptor de rango de transmisión automática Interruptor de programa Calefacción de combustible (diésel) Relé de desactivación del alternador (diésel) Conexión de diagnóstico Interruptor de nivel de aceite, térmico sensor de oxígeno y relé de bomba de aire Interruptor de luz de marcha atrás Unidad de control SMG Relé de bomba hidráulicaMódulo hidráulico Relé de desactivación de arranque Calentador de mariposa |
|
| 27 | 5 | Juego de intermitentes |
| 28 | 5 | con EGS: interruptor de rango de transmisión automática con SMG: unidad de control SMG Indicador electrónico de marchas Indicador de marchas, consola central |
| 29 | 7,5 | Luz de carretera izquierda |
| 30 | 7,5 | Luz de carretera derecha |
| 31 | 5 | Juego de intermitentes Pantalla de a bordo / reloj multifunción Ordenador de a bordo Reloj analógico Módulo avisador Unidad de control del inmovilizador electrónico (EWS II; desde 9/94) Diodo antirrobo (DWA) Con IHKA: válvulas de agua Aire acondicionado automático Con IHKR: Panel de control IHKR Módulo de control de aire acondicionado integrado |
| 32 | 30 | Encendedor de cigarrillos delantero Relé de luz de lectura |
| 33 | 10 | Interruptor de encendido (estado a 9/93) Toma de carga Interruptor de luz Cambiador de CD (estado a 9/93) Teléfono móvil Relé de calefacción de cerradura de puerta Iluminación del maletero Iluminación interior trasera, central (Touring) Grupo de iluminación del maletero derecho (compacto) Iluminación interior, trasera derecha (con luz de lectura) Iluminación interior, trasera izquierda (con luz de lectura) Interior / de lectura, delantera (con ZKE) Controlador ZKE (desde 9/93) Luz de pie delantera izquierda (luz de pie delantera derecha ) Relé de luz de estacionamiento izquierda Módulo de ventana lateral del conductor (hasta 8/93) |
| 34 | 15 | Relé de luces de emergencia Sensor de advertencia de colisión (con sensor de advertencia de colisión) |
| 35 | 25 | con ZVM: módulo de cierre centralizado (ZVM) con controlador ZKE: ZKE |
| 36 | 30 | Módulo de limpieza / lavado (Low II) / Módulo de limpieza / lavado |
| 37 | 10 | Interruptor de faros Faro de estacionamiento derecho / relé de iluminación de matrícula |
| 38 | 30 | Sistema antibloqueo (ABS) Control automático de estabilidad (ASC) |
| 39 | 7,5 | Relé del compresor del aire acondicionado |
| 40 | 30 | Interruptor de ajuste del asiento del conductor Interruptor de soporte lumbar del conductor |
| 41 | 30 | Relé auxiliar de la etapa 1 del ventilador (bajo; solo diésel) Relé auxiliar de la etapa 2 del ventilador (alto) |
| 42 | 7,5 | Control electrónico del asiento Sensor de colisión lateral del conductor Sensor de colisión lateral del pasajero Sensor de vuelco Módulo de diagnóstico del airbag Interruptor del cinturón de seguridad del conductor |
| 43 | 5 | Iluminación interior, trasera derecha Iluminación interior, trasera izquierda Interruptor superior HiFi Módulo de cierre centralizado (ZVM) Controlador ZKE Relé de sonido envolvente Iluminación del espejo de cortesía del pasajero Iluminación del espejo de cortesía del conductor Lámpara interior / de lectura, delantera Módulo de techo blando convertible Controlador, mando a distancia Teléfono móvil Relé de luces de lectura Módulo de control antirrobo (Alpine) |
| 44 | 15 | Módulo de limpiaparabrisas / lavaparabrisas (Low II) Módulo de limpieza / lavaparabrisas Unidad de control de rango de limpiaparabrisas / lavaparabrisas trasero (Touring, Compact) Interruptor de limpiaparabrisas delantero (Touring, Compact) Radio Iluminación / interruptor de la guantera de la radio Módulo de relé doble (hasta 8/95) Relé de drenaje terminal R (hasta 8/92) |
| 45 | 7,5 | Controla el módulo de control Módulo transceptor (EWS II; desde 9/95) Interruptor de desactivación de arranque (desde 9/96) Ordenador de a bordo / reloj multifunción / pantalla de a bordo Relé de limpiaparabrisas (hasta 8/95) Relé del motor del limpiaparabrisas (hasta 8/95) |
| 46 | 15 | Interruptor del embrague Juego de intermitentes Interruptor de luces de freno Módulo de control de crucero Interruptor de control de crucero Conexión de datos (estado a 9/95) Ordenador de a bordo (BC-low) |
| Relés | ||
| R1 | Relé de la bomba de combustible | |
| Relé del sensor de oxígeno y de la bomba de aire (M3) | ||
| Relé de la bomba de aire secundaria | ||
| Relé del módulo de control del motor | ||
| Relé de desactivación del alternador (diésel) | ||
| R2 | Relé del módulo de control del motor | |
| Relé de la bomba de combustible | ||
| R3 | Relé del sensor de oxígeno | |
| EKP y activa el relé del detector | ||
| Relé del motor del limpiaparabrisas | ||
| Relé del módulo de control del motor | ||
| Relé de la bomba de aire secundaria | ||
| Relé de la bomba de combustible (diésel) | ||
| R4 | Relé de la bocina | |
| R5 | Relé de las luces antiniebla | |
| R6 | Relé de las luces altas (hasta 8/93) | |
| Relé de las luces bajas (estado a 9/93) | ||
| R7 | Relé de las luces bajas (hasta 8/93) | |
| Relé de las luces altas (estado a 9/93) | ||
| Relé de la bomba de aire secundaria | ||
| R8 | Relé de las luces de emergencia | |
| R9 | Relé del ventilador | |
| R10 | Relé del deflector trasero | |
| R11 | Relé del ABS | |
| R12 | Relé del motor de la bomba del ABS | |
| Relé del motor de la bomba del ABS, temporizado | ||
| R13 | Relé auxiliar de la etapa 2 del ventilador (alta velocidad) | |
| R14 | Relé del compresor del aire acondicionado | |
| R15 | Relé auxiliar de la etapa 1 del ventilador (baja velocidad) | |

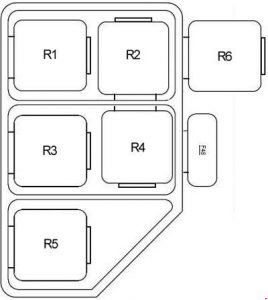

Soporte de relés debajo del lado izquierdo del salpicadero
| Fusible | Amperaje [A] | Descripción |
| 48 | 40 | Relé auxiliar de la etapa 2 del ventilador (alta velocidad) |
| 50 | 5 | Válvula de la mariposa de carbón |
| Relés | ||
| R1 | Relé de ventilación independiente | |
| R2 | Relé doble (hasta 8/95) | |
| R3 | Sensor de advertencia de colisión | |
| R4 | Módulo de limpieza de faros / luces antiniebla (SRA) (hasta 8/95) | |
| Relé de luces altas | ||
| Interruptor de faros para luces diurnas | ||
| R5 | Relé de confort | |
| Relé de confort del techo corredizo | ||
| R6 | Relé de escape terminal R (hasta 8/92) | |

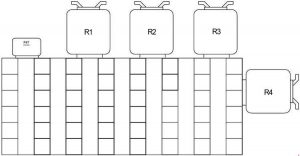

Barra de interconexión debajo del lado izquierdo del salpicadero
| Fusible | Amperaje [A] | Descripción |
| 47 | 158 | Relé de la bocina (Alpine) Ordenador de a bordo Módulo de control antirrobo (Alpine) |
| Relés | ||
| R1 | Relé de descarga terminal 15 | |
| Relé de la bocina (compacto) | ||
| R2 | Relé de las luces traseras | |
| Relé de los limpiaparabrisas (hasta 8/95) | ||
| R3 | Relé del motor del limpiaparabrisas (hasta 8/95) | |
| R4 | Relé de las bisagras | |
| Relé de arranque (hasta 8/94) | ||
| Relé de desactivación de arranque (9/93 a 9/94) | ||

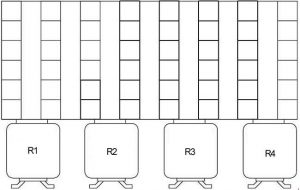

Barra de interconexión debajo del lado derecho del salpicadero
| Número | Descripción |
| R1 | Faro de estacionamiento derecho / relé de iluminación de matrícula |
| R2 | Relé de faros de estacionamiento izquierdo |
| Interruptor térmico (LA, Japón) | |
| R3 | Relé de calefacción de cerradura de puerta |
| R4 | Relé del ventilador de la ventana trasera ADVERTENCIA: La asignación de terminales y mazos de cables para cada conector puede variar según el nivel de equipamiento del vehículo, el modelo y el mercado. |
Acerca del BMW 3 E36 y E35/5 (1990-2000)
Los BMW 3 E36 y E35/5 son modelos que se fabricaron entre 1990 y 2000 y pertenecen a la tercera generación de la Serie 3. Estos vehículos son conocidos por su carácter deportivo y excelentes características de conducción. El E36 estaba disponible en varias versiones de carrocería, incluyendo sedán, coupé, descapotable y familiar, mientras que el E35/5 era una versión compacta conocida como Compact. Las opciones de motor incluían una amplia gama de motores de gasolina y diésel, desde cuatro cilindros hasta seis cilindros, lo que proporcionaba a los conductores diferentes niveles de rendimiento y consumo de combustible. Estos modelos son populares por su fiabilidad y siguen siendo buscados entre los entusiastas del automóvil.
Diagrama de la caja de fusibles del BMW 3 E36 y E35/5
Esta página muestra el diagrama de la caja de fusibles para los modelos BMW 3 E36 y E35/5, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles generalmente se encuentra en el compartimiento del motor y en el interior del vehículo, a menudo debajo del salpicadero o cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener un diagrama de la caja de fusibles preciso y actualizado.
