BMW 7 E23 (1977-1987) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 7 (E23) 1977-1987, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 7 E23 (1977-1987) – diagrama de fusibles
Año de fabricación: 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Amarok es el fusible 4 en la caja de fusibles.

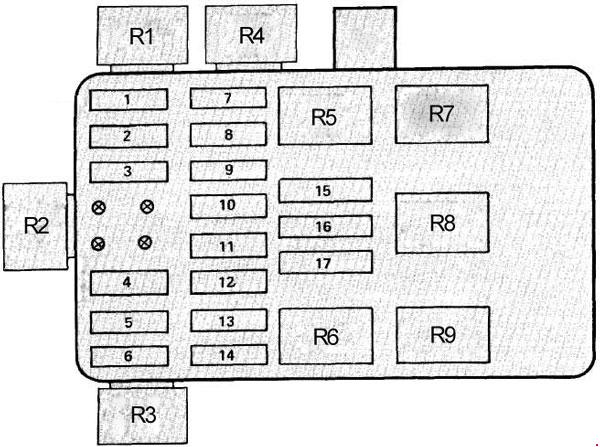

Caja de fusibles (hasta 1982)
| Fusible | Amperaje [A] | Descripción |
| 1 | 15 | Corriente de combustible / control de vapores de combustible Control de ralentí |
| 2 | 8 | Faros (lado derecho luces de cruce) |
| 3 | 8 | Faros (luces de cruce izquierdas) |
| 4 | 25 | Encendedores de cigarrillos |
| 5 | 8 | Control activo Carga automática Batería Intermitentes Cierre centralizado Luz de guantera Calefacción del capó Cierre de puertas con calefacción Advertencia de llave en el encendido / advertencia de cinturón de seguridad Luces interiores Luces: advertencia de giro / peligro Ordenador de a bordo Radio / alimentación Antena Luz del maletero |
| 6 | 8 | Control activo Luces de emergencia / luces de marcha atrás Advertencia de pastillas de freno Control de crucero Luces del salpicadero Intermitentes Ajuste de ralentí Luces interiores Espejos eléctricos Alimentación de ventanas Advertencia de cinturón de seguridad Advertencia de velocímetro |
| 7 | 8 | Faros (luces largas izquierdas, derechas) |
| 8 | 8 | Faros (luces largas izquierdas, derechas) |
| 9 | 8 | Control activo Luces del salpicadero Luces: Estacionamiento delantero / Trasero / Bajo el capó Luces: Marcador trasero / Matrícula |
| 10 | 8 | Luces de control Control activo : estacionamiento delantero / trasero |
| 11 | 16 | Control activo Bocina de control Luces: limpiaparabrisas / lavaparabrisas con advertencia de giro / peligro |
| 12 | 8 | Radio con control activo / Luces de freno antena de alimentación / Advertencias de control de crucero |
| 13 | 25 | Deshumidificador trasero / techo corredizo |
| 14 | 25 | Calefactor-aire acondicionado de riesgo Bomba auxiliar Ventilador |
| 15 | 8 | Faros antiniebla (derecho) |
| 16 | 8 | Faros antiniebla (izquierdo) |
| 17 | 25 | Ventilador auxiliar |
| Relés | ||
| R1 | Relé de la bomba de combustible | |
| R2 | Relé del ventilador auxiliar (velocidad 1) | |
| R3 | Relé de control de faros con luces de cruce | |
| R4 | Relé de la válvula de descarga | |
| R5 | Relé de faros con luces largas | |
| R6 | Relé de la bocina | |
| R7 | Relé de faros con luces de cruce | |
| R8 | Relé de luz antiniebla | |
| R9 | Relé de descarga | |
| Amperaje [A] | Circuitos protegidos | |
| Fusibles de ventiladores auxiliares (2) | 25 | Ventilador auxiliar |
Debajo de la línea, a la izquierda del salpicadero
| Amperaje [A] | Circuitos protegidos | |
| Interruptor de ventana eléctrica | 25 | Ventanas eléctricas |
| Amperaje [A] | Circuitos protegidos | |
| Radio conectada | 25 | Radio |

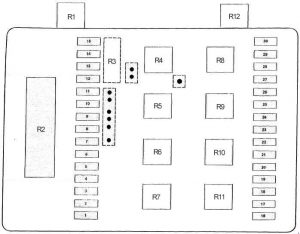

Caja de fusibles (desde 1982)
| Fusible | Valor en amperios [A] | Descripción |
| 1 | 15 | Faros (luces largas izquierdas, luces de cruce derechas) |
| 2 | 15 | Faros (luces largas derechas, luces de cruce izquierdas) |
| 3 | 15 | Ventilador auxiliar 91 °C (196 °F) |
| 4 | 15 | Iluminación: advertencia de giro / peligro |
| 5 | 30 | Limpiaparabrisas / lavaparabrisas, calentadores de boquillas del lavaparabrisas delantero |
| 6 | 7,5 | Control activo, luces de freno / control de crucero / iluminación del mapa |
| 7 | 15 | Bocina |
| 8 | – | – |
| 9 | 15 | Luces de marcha atrás, control de combustible (equipamiento eléctrico del motor) |
| 10 | 7,5 | Control activo, ordenador de a bordo, radio (fusible de la radio), advertencias |
| 11 | 15 | Suministro de combustible (bomba de combustible principal y auxiliar) |
| 12 | 7,5 | Control activo, ordenador de a bordo, radio (fusible de la radio), advertencias |
| 13 | 7,5 | Faros (luces de cruce izquierdas) |
| 14 | 7,5 | Faros (luces de cruce derechas) |
| 15 | – | – |
| 16 | 30 | Ventilador auxiliar, bomba de vacío, calefactor / aire acondicionado |
| 17 | 15 | Calefacción / Aire acondicionado, iluminación interior, espejos eléctricos, ventanas eléctricas, advertencia de cinturón de seguridad, luces de freno / control de crucero, calentadores del parabrisas |
| 18 | 30 | Ventilador auxiliar 99 °C (210 °F) |
| 19 | 30 | Techo corredizo, asientos calefactables |
| 20 | 30 | Deshumidificador |
| 21 | 7,5 | Control activo, carga automática de la batería, advertencias, iluminación de la guantera, iluminación interior, ordenador de a bordo, radio, indicador de intervalos de servicio, iluminación del maletero, advertencia de cinturón de seguridad, memoria, reloj |
| 22 | 7,5 | Control activo, iluminación: estacionamiento delantero / trasero |
| 23 | 7,5 | Control activo, deshumidificador trasero, Iluminación: Estacionamiento delantero / trasero bajo el capó, Iluminación: Visera / salpicadero, Iluminación: Marcador trasero, Iluminación: Giro / emergencia, luces del motor, tabla |
| 24 | 15 | Iluminación: advertencia de giro / peligro, indicador de puertas abiertas |
| 25 | – | – |
| 26 | 30 | Asientos eléctricos, ventanas eléctricas |
| 27 | 30 | Cierre centralizado, cerradura de puerta calefactada, ordenador de a bordo, alarma antirrobo |
| 28 | 30 | Encendedor de cigarrillos, antena de alimentación (fusible de la radio) |
| 29 | 7,5 | Faros antiniebla (lado izquierdo del faro antiniebla) |
| 30 | 7,5 | Faros antiniebla (lado derecho del faro antiniebla) |
| 32 | 30 | Fusible de accesorios (no utilizado) |
| 33 | 30 | Fusible de accesorios (no utilizado) |
| Relés | ||
| R1 | Relé de la bomba de combustible | |
| R2 | Unidad de control del limpiaparabrisas | |
| R3 | Relé de control de faros con luces de cruce | |
| R4 | Relé de faros con luces de cruce | |
| R5 | Relé de faros con luces largas | |
| R6 | Relé de la bocina | |
| R7 | Relé del ventilador auxiliar (velocidad 1) | |
| R8 | Relé de luz antiniebla | |
| R9 | Relé de descarga (deshumidificador trasero, techo eléctrico, asiento calefactado) | |
| R10 | Relé del ventilador auxiliar (velocidad 2) | |
| R11 | Relé de descarga (ventilador de calefacción) | |
| R12 | Relé de calefacción del sensor de oxígeno | |
| Amperaje [A] | Circuitos protegidos | |
| Interruptor de ventana eléctrica | 25 | Control de ventana |
Acerca del BMW 7 E23 (1977-1987)
El BMW 7 E23, fabricado entre 1977 y 1987, fue el primer modelo de la Serie 7, que se convirtió en sinónimo de lujo y sofisticación técnica. Este modelo era conocido por su elegante carrocería y su cómodo interior, que ofrecía una gran cantidad de funciones innovadoras tanto para el conductor como para los pasajeros. Bajo el capó, se podían encontrar varios motores, incluidos los de seis cilindros en línea con una cilindrada de 2,5 a 3,5 litros, que proporcionaban un rendimiento y una fiabilidad excepcionales. El BMW 7 E23 fue diseñado para ofrecer una conducción suave y una excelente maniobrabilidad, lo que lo hizo popular entre los clientes exigentes que buscaban una combinación de lujo y carácter deportivo.
Diagrama de la caja de fusibles del BMW 7 E23
Esta página muestra el diagrama de la caja de fusibles del BMW 7 E23, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. La caja de fusibles suele estar ubicada en el compartimento del motor o debajo del salpicadero, lo que permite un fácil acceso para el reemplazo de fusibles. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante prestarle la debida atención.
