BMW 730, 735i, 735iL, 750iL (e32) (1991) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del BMW Serie 7 (730, 735i, 735iL, 750iL – E32) 1991, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 730, 735i, 735iL, 750iL (e32) 1991 – diagrama de la caja de fusibles
Año de producción: 1991.
El fusible del encendedor de cigarrillos (toma de corriente) en el BMW E32 es el fusible 2 (conector 6331) en la caja de fusibles.

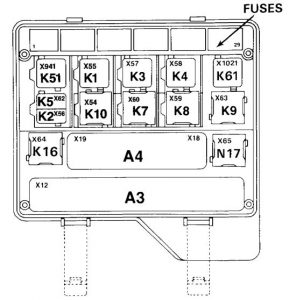

Caja de distribución delantera
caja de distribución delantera
| Posición | Conector | Descripción |
| A3 | X12 | Control de lámpara, módulo |
| A4 | X18, X19 | Controla la unidad de control |
| K1 | X55 | Relé del motor de arranque (automático) |
| K2 | X56 | Relé de la bocina |
| K3 | X57 | Relé de descarga, KLR |
| K4 | X58 | Relé del ventilador |
| K5 | X62 | Relé de la bomba de lavado |
| K7 | X60 | Relé de monitoreo de luces de posición |
| K8 | X59 | Relé del desempañador delantero / bomba de agua |
| K9 | X63 | Relé de descarga, KL15 |
| K10 (sin ASC) | X54 | Protección contra sobretensiones ABS |
| K16 | X64 | Relé de luces de emergencia |
| K51 | X941 | Relé de luces de emergencia |
| K61 | X1021 | Relé de descarga, KL61 |
| N17 | X64 | Unidad de control de impacto |
Fusibles
| Posición | Amperios [A] | Conexión | Descripción |
| 1 | 15 | 1374 | Control electrónico del acelerador |
| 1375 | Control electrónico del acelerador | ||
| 2465 | Control electrónico de la transmisión (EGS / EML) | ||
| 3435 | Advertencia de pastillas de freno | ||
| 3450 | ABS | ||
| 3451 | Control automático de estabilidad | ||
| 3452 | Control automático de estabilidad y tracción (ASC + T) | ||
| 6200 | Juego de indicadores / control de verificación | ||
| 6301 | Monitor de lámpara (LKM) | ||
| 6314 | Luces de estacionamiento / Luces traseras / Marcador / Bajo el capó | ||
| 6325 | Luces de freno | ||
| 6571 | Control de crucero (Tempomat) | ||
| 6572 | Control de crucero (EML) | ||
| 2 | 7,5 | 6167 | Sistema de pulverización de faros / luces antiniebla (ZKE) |
| 6300 | Detalles del interruptor de luz | ||
| 6301 | Monitor de lámpara (LKM) | ||
| 6312 | Encender luces de emergencia | ||
| 6313 | Faro / luces antiniebla | ||
| 6330 | Luces interiores (ZKE) | ||
| 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga | ||
| 3 | 7,5 | 6167 | Sistema de pulverización de faros / luces antiniebla (ZKE) |
| 6300 | Detalles del interruptor de luz | ||
| 6301 | Monitor de lámpara (LKM) | ||
| 6312 | Encender luces de emergencia | ||
| 6313 | Faro / luces antiniebla | ||
| 4 | 7,5 | 6167 | Sistema de pulverización de faros / luces antiniebla (ZKE) |
| 6300 | Detalles del interruptor de luz | ||
| 6301 | Monitor de lámpara (LKM) | ||
| 6313 | Faro / luces antiniebla | ||
| 6314 | Luces de estacionamiento / Luces traseras / Marcador / Bajo el capó | ||
| 6320 | Luces de matrícula / maletero | ||
| 6330 | Luces interiores (2KE) | ||
| 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga | ||
| 5 | 10 | 6167 | Sistema de pulverización de faros / luces antiniebla (ZKE) |
| 6300 | Detalles del interruptor de luz | ||
| 6301 | Monitor de lámpara (LKM) | ||
| 6313 | Faro / luces antiniebla | ||
| 6314 | Luces de estacionamiento / Luces traseras / Marcador / Bajo el capó | ||
| 6320 | Luces de matrícula / maletero | ||
| 6330 | Luces interiores (2KE) | ||
| 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga | ||
| 6 | 15 | 6312 | Encender luces de emergencia |
| 7 | 15 | 6301 | Monitor de lámpara (LKM) |
| 6313 | Faro / luces antiniebla | ||
| 8 | – | – | – |
| 9 | 15 | 6133 | Bocina |
| 6450 | Control automático de clima (IHKA) | ||
| 6454 | Ventilador auxiliar | ||
| 6501 | Teléfono móvil (normativas) | ||
| 10 | 7,5 | 6301 | Monitor de lámpara (LKM) |
| 6313 | Faro / luces antiniebla | ||
| 11 | 7,5 | 6301 | Monitor de lámpara (LKM) |
| 6313 | Faro / luces antiniebla | ||
| 12 | 7,5 | 3715 | Control electrónico de amortiguadores (EDC) |
| 5116 | Espejo eléctrico | ||
| 5119 | Espejos con memoria | ||
| 6200 | Juego de indicadores / control de verificación | ||
| 6322 | Luces de emergencia | ||
| 13 | 7,5 | 6301 | Monitor de lámpara (LKM) |
| 6312 | Encender luces de emergencia | ||
| 6313 | Faro / luces antiniebla | ||
| 14 | 7,5 | 6301 | Monitor de lámpara (LKM) |
| 6312 | Encender luces de emergencia | ||
| 6313 | Faro / luces antiniebla | ||
| 15 | 7,5 | 6151 | Limpiaparabrisas (ZKE) |
| 6156 | Limpiaparabrisas (ZKE) | ||
| 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga | ||
| 6581 | Ordenador de a bordo | ||
| 16 | 20 | 3231 | Columna de dirección con memoria |
| 5119 | Espejos con memoria | ||
| 5201 | Asientos con memoria | ||
| 5202 | Soporte lumbar |
| 5203 | Asientos calefactables | ||
| 17 | 7,5 | 1230 | Sistema de carga |
| 1240 | Arranque | ||
| 1360 | Electrónica de inyección (DME 1.3) | ||
| 1361 | Electrónica de inyección (DME / EML 1.3) | ||
| 1367 | Electrónica de inyección (DME / EML 1.7) | ||
| 1374 | Control electrónico del acelerador | ||
| 1375 | Control electrónico del acelerador | ||
| 2460 | Control electrónico de la transmisión (EGS) | ||
| 2465 | Control electrónico de la transmisión (EGS / EML) | ||
| 3435 | Advertencia de pastillas de freno | ||
| 3450 | ABS | ||
| 3451 | Control automático de estabilidad | ||
| 3452 | Control automático de estabilidad y tracción (ASC + T) | ||
| 5116 | Espejo eléctrico | ||
| 5119 | Espejos con memoria | ||
| 5120 | Calefacción de la cerradura de la puerta (ZKE) | ||
| 5133 | Asientos eléctricos | ||
| 5201 | Asientos con memoria | ||
| 5410 | Techo practicable (ZKE) | ||
| 6100 | Electrónica central de la carrocería (ZKE) | ||
| 6167 | Boquilla de pulverización de faros / luces antiniebla (ZKE) | ||
| 6200 | Juego de indicadores / control de verificación | ||
| 6330 | Iluminación interior (ZKE) | ||
| 6571 | Control de crucero (Tempomat) | ||
| 6575 | Antivandalismo (DWA) | ||
| 6581 | Ordenador de a bordo | ||
| 6610 | Apariencia interior (IRS) | ||
| 18 | 15 | 3231 | Columna de dirección con memoria |
| 5119 | Espejos con memoria | ||
| 5201 | Calefacción de la cerradura de la puerta (ZKE) | ||
| 6330 | Iluminación interior (ZKE) | ||
| 6500 | Radio / reproductor de CD (normativas) | ||
| 6575 | Antivandalismo (DWA) | ||
| 19 | 30 | 6413 | Ventilación en el maletero |
| 6450 | Control automático de clima (IHKA) | ||
| 20 | 7,5 | 1374 | Control electrónico del acelerador |
| 1375 | Control electrónico del acelerador | ||
| 3435 | Advertencia de pastillas de freno | ||
| 5126 | Cierre centralizado (ZKE) | ||
| 5133 | Asientos eléctricos | ||
| 5410 | Techo practicable (ZKE) | ||
| 6200 | Juego de indicadores / control de verificación | ||
| 6314 | Luces de estacionamiento / Luces traseras / Marcador / Bajo el capó | ||
| 6322 | Luces de advertencia | ||
| 6413 | Ventilación en el maletero | ||
| 6450 | Control automático de clima (IHKA) | ||
| 6575 | Antivandalismo (DWA) | ||
| 6581 | Ordenador de a bordo | ||
| 21 | 7,5 | 6300 | Detalles del interruptor de luz |
| 6413 | Ventilación en el maletero | ||
| 6420 | Desempañador / antena de la luneta trasera | ||
| 6450 | Control automático de clima (IHKA) | ||
| 22 | 30 | 6167 | Boquilla de pulverización de faros / luces antiniebla (ZKE) |
| 23 | 15 | 1361 | Electrónica de inyección (DME / EML 1.3) |
| 1357 | Electrónica de inyección (DME / EML 1.7) | ||
| 24 | 15 | 1367 | Electrónica de inyección (DME / EML 1.7) |
| 25 | 30 | 6454 | Ventilador auxiliar |
| 26 | 30 | 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga |
| 27 | 30 | 5200 | Asientos eléctricos |
| 5203 | Asientos calefactables | ||
| 28 | 15 | 1230 | Sistema de carga |
| 1357 | Electrónica de inyección (DME / EML 1.7) | ||
| 3240 | Dirección asistida (Servotronic) | ||
| 6169 | Calentadores de flujo para las boquillas del parabrisas | ||
| 25 | 7,5 | 3451 | Control automático de estabilidad |
| 5200 | Asientos eléctricos | ||
| 5203 | Asientos calefactables | ||
| 5205 | Reposacabezas traseros automáticos | ||
| 6169 | Calentadores de flujo para las boquillas del parabrisas | ||
| 6200 | Juego de indicadores / control de verificación | ||
| 6450 | Control automático de clima (IHKA) | ||
| 6454 | Ventilador auxiliar |
Caja de fusibles
| Número | Conexión | Descripción |
| A1 | X253, X254, X255, X332 | Módulo general |
| A5 | X258, X259 | Módulo de relé |
| A13 | X616 | Controlador del reposacabezas trasero |
| K11 | X293 | Relé de limpiaparabrisas |
| K13 | X2922 | Relé del desempañador trasero |
| K15 | X294 | Relé de protección de la alimentación eléctrica |
| K27 | X631 | Relé de calefacción / posición del asiento trasero izquierdo (con asientos traseros eléctricos) |
| K28 | X632 | Relé de calefacción / posición del asiento trasero derecho (con asientos traseros eléctricos) |
| K600 | X620 | Relé de calefacción de asientos traseros / reposacabezas (sin asientos traseros eléctricos) |
| N13 | X262 | Unidad de control de la cerradura de luz infrarroja |
Fusibles
| Posición del fusible | Amperios [A] | Conexión | Descripción |
| 30 | 7,5 | 5119 | Espejos con memoria |
| 5120 | Calefacción de la cerradura de la puerta (ZKE) | ||
| 5126 | Cierre centralizado (ZKE) | ||
| 5133 | Elevalunas eléctricos (ZKE) | ||
| 5201 | Asiento con memoria | ||
| 5410 | Techo practicable (ZKE) | ||
| 6100 | Sistema electrónico central de la carrocería (ZKE) | ||
| 6330 | Iluminación interior (ZKE) | ||
| 31 | 7,5 | 5126 | Elevalunas eléctricos (ZKE) |
| 5133 | Elevalunas eléctricos (ZKE) | ||
| 5410 | Techo practicable (ZKE) | ||
| 6575 | Antivandalismo (DWA) | ||
| 6610 | Bloqueo por infrarrojos (IRS) | ||
| 32 | 15 | – | – |
| 33 | 15 | 6200 | Juego de intermitentes / control de verificación |
| 6320 | Iluminación de la matrícula / maletero | ||
| 6330 | Iluminación interior (ZKE) | ||
| 6331 | Iluminación de la guantera / encendedor de cigarrillos / cenicero / conector de carga | ||
| 6575 | Antivandalismo (DWA) | ||
| 34 | – | – | – |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | 30 | 5200 | Asientos eléctricos |
| 5203 | Asientos calefactables | ||
| 5205 | Reposacabezas trasero automático | ||
| 41 | 30 | 6500 | Radio / reproductor de CD (normas) |
| 6575 | Antivandalismo (DWA) | ||
| 42 | 30 | 5201 | Asiento con memoria |
| 43 | 30 | 5200 | Asientos eléctricos |
| 44 | 30 | 5133 | Elevalunas eléctricos (ZKE) |
| 5201 | Asiento con memoria | ||
| 5410 | Techo practicable (ZKE) | ||
| 6100 | Sistema electrónico central de la carrocería (ZKE) | ||
| 6161 | Limpiaparabrisas (ZKE) | ||
| 6166 | Boquilla de pulverización del parabrisas (ZKE) | ||
| 6167 | Boquilla de pulverización de faros / luces antiniebla (ZKE) | ||
| 6330 | Iluminación interior (ZKE) | ||
| 45 | 30 | – | – |
| 46 | 30 | 6420 | Desempañador / antena de la luneta trasera |
| 47 | 30 | 6100 | Sistema electrónico central de la carrocería (ZKE) |
| 48 | 15 | – | – |
| 49 | 10 | 6501 | Teléfono móvil (normas) |
| 50 | 30 | – | – |
| 51 | 7,5 | – | – |
| 52 | – | – | – |
| 53 | – | – | – |
| 54 | – | – | – |

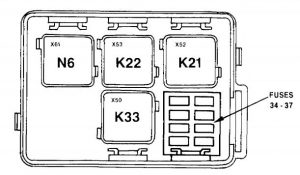

Caja de fusibles de relés auxiliares 1
caja de fusibles de relés auxiliares 1
| Número | Conexión | Descripción |
| K21 | X52 | Relé de velocidad normal |
| K22 | X53 | Relé rápido |
| K33 | X56 | Relé de aire acondicionado Motronic |
| N6 | X61 | Módulo de faros / luces antiniebla delanteras (SRA) |
Caja de fusibles de relés auxiliares 2
caja de fusibles de relés auxiliares 2
| Número | Conector | Descripción |
| K210 | X6311 | Relé de la bomba de combustible I |
| K211 | X6321 | Relé de la bomba de combustible II |
| K212 | X6310 | Relé principal I |
| KK213 | X6320 | Relé principal II |
| – | X6001 | Conector (8 PIN) |
| – | X8575 | Conector (2 PIN) |
| – | X6400 | Pilar de conexión B + |
Acerca del BMW 730, 735i, 735iL, 750iL (e32) (1991)
Los BMW 730, 735i, 735iL y 750iL de 1991 pertenecen a la serie E32, conocida por su diseño lujoso y tecnologías avanzadas para su época. Estos modelos están equipados con diferentes motores, con el 730 que cuenta con un seis cilindros en línea, mientras que el 750iL está propulsado por un potente motor V12. Los vehículos de esta serie se caracterizan por su conducción cómoda y un alto nivel de equipamiento, que incluye elementos como tapicería de cuero, asientos ajustables electrónicamente y un sistema de sonido avanzado. El E32 es considerado una de las mejores series de BMW, ofreciendo una combinación de rendimiento, confort y prestigio.
Diagrama de la caja de fusibles del BMW 730, 735i, 735iL, 750iL (e32)
Esta página muestra el diagrama de la caja de fusibles para los modelos BMW 730, 735i, 735iL y 750iL (e32). La caja de fusibles se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo debajo del salpicadero o cerca de la puerta del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo, por lo que es importante tener una visión general de su disposición y función.
