BMW Serie 1 F20, F21 (2012-2018) – Caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 1 (F20, F21) 2012-2018, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Fusibles y relés BMW Serie 1 F20, F21 (2012-2018)
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Modelos: 114i, 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d.
Diagrama de fusibles BMW Serie 1 F20, F21 (2012-2018)
Caja de fusibles en el compartimento del motor
Diagrama de la caja de fusibles
| Nr | Amperios [A] | Descripción |
|---|---|---|
| Nr | Amperios [A] | Descripción |
| 1 | No utilizado | |
| 2 | No utilizado | |
| 3 | 5A | Unidad de control, electrónica del techo |
| 4 | No utilizado | |
| 5 | 7,5A | Interruptores de cierre de puertas; Espejo del lado del pasajero. |
| 6 | 10 A | Unidad de control del motor |
| 7 | 10 A | Unidad de control de la electrónica de la transmisión automática (EAT) |
| 8 | 5A | Unidad de control del cuerpo táctil |
| 9 | No utilizado | |
| 10 | 10 A | Ajuste del asiento |
| 11 | 5A | Faro delantero izquierdo en el baño; Faro delantero derecho en el baño;
Sensor de lluvia; Iluminación interior. |
| 12 | 5A | Relé de desconexión; Control dinámico de estabilidad (DSC). |
| 13 | No utilizado | |
| 14 | No utilizado | |
| 15 | 5A | Caja de fusibles |
| 16 | 10 A | Bomba de refrigerante; Compresor de aire acondicionado;
Bomba de agua adicional. |
| 17 | No utilizado | |
| 18 | No utilizado | |
| 19 | 5A | Espejo electrocromático |
| 20 | No utilizado | |
| 21 | 5A | Sistema de asistencia al conductor |
| 22 | 5A | Control de crucero |
| 23 | 5A | Calentador de la tapa de ventilación; Válvula de desconexión del refrigerante. |
| 24 | No utilizado | |
| 25 | 10 A | Interruptores de la columna de dirección |
| 26 | No utilizado |
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 27 | 5A | Panel de instrumentos |
| 28 | No utilizado | |
| 29 | 7,5A | Panel de instrumentos |
| 30 | 5A | Iluminación de la guantera |
| 31 | 7,5A | Interruptor de la caja de cambios |
| 32 | 5A | Asistencia de dirección electrónica (EPS) |
| 33 | 5A | Sensor de calidad del aire |
| 34 | No utilizado | |
| 35 | No utilizado | |
| 36 | No utilizado | |
| 37 | No utilizado | |
| 38 | No utilizado | |
| 39 | No utilizado | |
| 40 | 40A | Caja de fusibles |
| 41 | 30A | Control dinámico de estabilidad (DSC) |
| 42 | No utilizado | |
| 43 | No utilizado | |
| 44 | No utilizado | |
| 45 | 30A | Techo de repuesto |
| 46 | 30A | Caja de cambios |
| 47 | 20A | Asiento calefactable para pasajeros |
| 48 | 20A | Asiento calefactable del conductor |
| 49 | 20A | Encendedor |
| 50 | 30A | Controlador del asiento del conductor; Ajuste del asiento del conductor. |
| 51 | 30A | Ajuste del asiento del pasajero; Unidad de control del asiento del pasajero. |
| 52 | Alimentación de 12 V | |
| 53 | No utilizado |

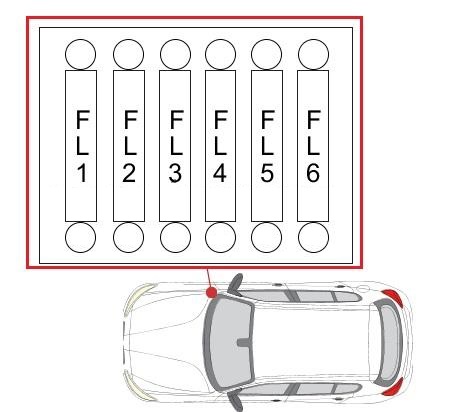

Caja de fusibles en el compartimento del motor (lado derecho)
Diagrama de la caja de fusibles
| Nr | Amperios [A] | Descripción |
|---|---|---|
| FL1 | 50A | (también 80 A) (también 125 A) Relé de desconexión |
| FL2 | 125A | Asistencia de dirección electrónica (EPS) |
| FL3 | 100A | Calentador auxiliar |
| FL4 | 40A | Filtro de combustible calentado |
| FL5 | 40A | Control dinámico de estabilidad (DSC) |
| FL6 | 40A | Motor del ventilador |
Caja de fusibles y relés en el compartimento del motor
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 1 | 20A | Unidad de control del motor |
| 2 | 20A | Unidad de control del motor |
| 3 | 10 A | Unidad de control del motor |
| 4 | 15A | Unidad de control del motor |
| 5 | 20A | Unidad de control del motor |
| 6 | 40A | Unidad de control del motor |
| 7 | 50A | Bomba de refrigerante |
| R1 | Relé principal DDE |

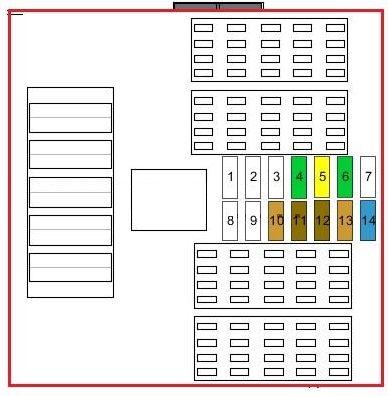

Fusibles adicionales en el habitáculo
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 1 | No utilizado | |
| 2 | No utilizado | |
| 3 | No utilizado | |
| 4 | 30A | Elevalunas eléctrico del pasajero |
| 5 | 20A | Cierre centralizado |
| 6 | 30A | Elevalunas eléctrico del conductor |
| 7 | Cierre centralizado | |
| 8 | No utilizado | |
| 9 | No utilizado | |
| 10 | 5A | Panel de control; Sistema de asistencia al conductor;
Calefacción, ventilación y aire acondicionado (HVAC); Interruptor de luces. |
| 11 | 7,5A | Módulo trasero, Faro izquierdo. |
| 12 | 7,5A | Puerto de diagnóstico |
| 13 | 5A | Telemática |
| 14 | 15A | Bocina |
Caja de fusibles y relés en el maletero
Diagrama de la caja de fusibles
| Nr | Amperios [A] | Descripción |
|---|---|---|
| Nr | Amperios [A] | Descripción |
| 1 | 5A | Unidad de control de la cámara |
| 2 | 15A | Unidad de control de la radio |
| 3 | No utilizado | |
| 4 | No utilizado | |
| 5 | No utilizado | |
| 6 | 5A | Sistema de audio |
| 7 | No utilizado | |
| 8 | No utilizado | |
| 9 | 5A | Telemática |
| 10 | 20A | Unidad de control de la radio |
| 11 | 30A | Amplificador Hi-Fi |
| 12 | No utilizado | |
| 13 | No utilizado | |
| 14 | 20A | Módulo de remolque |
| 15 | 20A | Módulo de remolque |
| 16 | No utilizado | |
| 17 | No utilizado | |
| 18 | No utilizado | |
| 19 | No utilizado | |
| 20 | No utilizado | |
| 21 | No utilizado | |
| 22 | 5A | Sirena, sensor de microondas |
| 23 | 5A | Receptor de control remoto; Detección de fugas de vacío. |
| 24 | No utilizado |
| Nr | Amperios [A] | Descripción |
|---|---|---|
| 25 | No utilizado | |
| 26 | No utilizado | |
| 27 | No utilizado | |
| 28 | No utilizado | |
| 29 | No utilizado | |
| 30 | No utilizado | |
| 31 | No utilizado | |
| 32 | No utilizado | |
| 33 | 10 A | Sistema de audio |
| 34 | 5A | Reproductor de DVD |
| 35 | 5A | Paneles básicos |
| 36 | No utilizado | |
| 37 | No utilizado | |
| 38 | No utilizado | |
| 39 | No utilizado | |
| 40 | No utilizado | |
| 41 | No utilizado | |
| 42 | No utilizado | |
| 43 | No utilizado | |
| 44 | No utilizado | |
| 45 | No utilizado | |
| 46 | 20A | Alimentación para remolque |
| 47 | No utilizado | |
| 48 | No utilizado | |
| 49 | 30A | Convertidor DC-DC |
Caja de fusibles en el maletero
| Nr | Amperios [A] | Descripción |
|---|---|---|
| FL1 | 50A | Módulo trasero |
| FL2 | 10 A | Caja de fusibles |
| FL3 | 10 A | Distribución de energía |
| FL4 | 125A | Distribución de energía |
| FL5 | 125A | Módulo de alimentación integrado |
