BMW 3 E30 (1982-1994) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 3 (E30) 1982-1994, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW 3 E30 – esquema de fusibles
Año de fabricación: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.
Caja de fusibles en el compartimento del motor

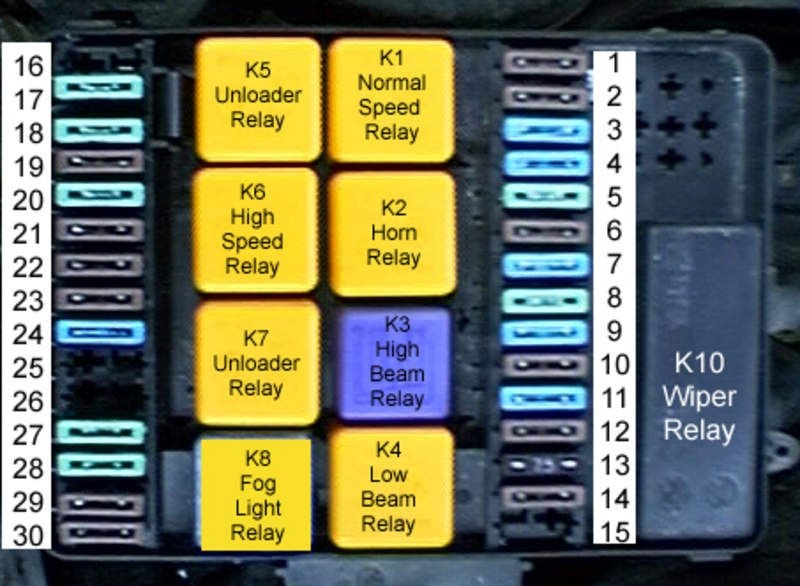

La caja de fusibles (caja de conexiones) con fusibles de repuesto, relés y pinzas de plástico se encuentra en el compartimento del motor en el lado izquierdo, cerca del parabrisas.
Descripción
1.7.5 Luz de cruce izquierda
2. 7.5 Luz de cruce derecha
3. 15 Motor adicional del ventilador de refrigeración del motor (a baja velocidad)
4. 15 Intermitentes
5. 25 (30) Motores de limpiaparabrisas, lavaparabrisas y faros
6. 7.5 Bombillas de las luces de freno. Regulador de velocidad programable (control de crucero)
7. 15 Bocina
8. 25 (30) 2 Calefactor de la ventana trasera
9. 7.5 (15) Equipamiento eléctrico de motores con carburador. o Luces de marcha atrás. (Equipamiento eléctrico de motores con carburador. Luces de marcha atrás. Indicador de marcha de la transmisión automática)
10.7.5 Dispositivos de control. Ordenador de a bordo o dispositivos de control. Ordenador de a bordo. Luces de marcha atrás
11. 15 Bomba de combustible eléctrica. Bomba de inyección eléctrica del motor
12. 15 Receptor de radio. Sistema de control de a bordo. Dispositivos de control
13.7.5 Luces de cruce izquierdas
14.7.5 Luces de cruce derechas 15.7.5 Luces traseras (luces antiniebla)
16. 15 Calefactor del asiento del conductor 17,25 (30) 2 Techo eléctrico
18,30 Motor eléctrico del ventilador adicional de refrigeración del motor (a velocidad de funcionamiento)
19,15 (30) 2 Motor eléctrico y elemento calefactor del espejo retrovisor exterior
20. 30 Motor eléctrico del ventilador del calefactor. Sistema de aire acondicionado
21.7.5 Bombillas de iluminación interior. Bombilla de iluminación de la guantera. Lámpara portátil. Reloj. Receptor de radio (dispositivo de memoria de emisoras). Ordenador de a bordo
22. 7.5 Bombillas laterales en el faro izquierdo, luz trasera izquierda 23. 7.5 Bombillas laterales en el faro derecho, luz trasera derecha. Bombillas de iluminación de instrumentos. Iluminación de la matrícula
24. 15 Intermitentes en modo de advertencia
25. Reserva
26. Reserva
27. 25-30 Sistema de cierre. Elementos calefactores para las cerraduras de las puertas. Sistema antirrobo Sistema de cierre de puertas. Elementos calefactores para las cerraduras de las puertas. Sistema antirrobo. Zumbador del ordenador de a bordo 28,25
(30) 2 Encendedor de cigarrillos. Control eléctrico de la antena. Motor del calefactor adicional
29.7.5 Luz antiniebla izquierda
30.7.5 Luz antiniebla derecha
Relés
- Relé de velocidad normal / modo de espera;
- Bocina;
- Relé de faros;
- Relé de luces de cruce;
- No se utiliza;
- Relé rápido/espera;
- Reserva;
- Relé de luces antiniebla;
- Reserva;
- Limpiaparabrisas.
