BMW Serie 5 E39 (1996-2003) – caja de fusibles
En este artículo encontrarás los diagramas de la caja de fusibles del BMW Serie 5 (E39) 1996-2003, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).
BMW Serie 5 (E39; 1996-2003) – diagrama de la caja de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el BMW Serie 5 E39 (1996-2003) es el fusible F7 en la caja de fusibles de la guantera.
Caja de fusibles en el compartimento del motor
Diagrama de fusibles BMW E39 (compartimento del motor, tipo 1)
| Nº | Descripción |
|---|---|
| 1 | Módulo de control del motor |
| 2 | Módulo de control de la transmisión |
| 3 | Fusible del módulo de control del motor |
| 4 | Relé del módulo de control del motor |
| 5 | Relé del motor del limpiaparabrisas delantero I |
| 6 | Relé del motor del limpiaparabrisas delantero II |
| 7 | Relé del motor del ventilador del condensador del aire acondicionado I |
| 8 | Relé del motor del ventilador del condensador del aire acondicionado III |
| 9 | Relé ABS |
Diagrama de la caja de fusibles (compartimento del motor, tipo 2)
| Nº | Amp [A] | Descripción |
|---|---|---|
| 1 | Módulo de control del motor (ECM) | |
| 2 | Módulo de control de la transmisión (TCM) | |
| 3 | Relé de control del motor (EC) | |
| 4 | Relé de la bobina de encendido – excepto 520i (22 6S 1) / 525i / 530i | |
| 5 | Relé del motor del limpiaparabrisas delantero 1 | |
| 6 | Relé del motor del limpiaparabrisas delantero 2 | |
| 7 | Relé 1 del motor del ventilador del condensador del AC (hasta 03/98) | |
| 8 | Relé 3 del motor del ventilador del condensador del AC (hasta 03/98) | |
| 9 | Relé de la bomba de inyección de aire secundario (AIR) | |
| F1 | 30A | Módulo de control del motor (ECM); Válvula de purga del depósito de vapores de combustible (EVAP);
Sensor de masa de aire (MAF); Sensor de posición del árbol de levas (CMP) 1. termostato del líquido refrigerante del motor – 535i / 540i. |
| F2 | 30A | Bomba de inyección de aire secundario (AIR); Solenoide de control de aire del colector;
Inyectores (excepto 520i (22 6S1) / 525i / 530i); Módulo de control del motor (ECM); Válvula de purga del depósito de vapores de combustible (EVAP); Actuador de posición del árbol de levas (CMP) 1 y 2; Actuador de control de velocidad de ralentí (ISC). |
| F3 | 20A | Sensor de posición del cigüeñal (CKP); Sensor de posición del árbol de levas (CMP) y 2, c
Sensor de masa de aire (MAF). |
| F4 | 30A | Sondas Lambda con calefacción (H02S); Módulo de control de la transmisión (TCM). |
| F5 | 30A | Relé de la bobina de encendido – excepto 520i (22 6S1) / 525i / 530i |
Caja de fusibles en el habitáculo
Asignación de fusibles en el habitáculo (hasta 03.1998)
| Nº | Amp [A] | Descripción |
|---|---|---|
| F1 | 30A | Relé del motor del limpiaparabrisas delantero |
| F2 | 30A | Lámparas de lavado de faros |
| F3 | 15A | Bocina |
| F4 | 20A | Módulo de control multifunción |
| F5 | 20A / 30A | Techo corredizo |
| F6 | 30A | Espejo eléctrico, lado del pasajero |
| F7 | 20A / 30A | Encendedor de cigarrillos delantero (09/00) |
| F8 | – | – |
| F9 | 15A | Módulo de control de aire acondicionado / calefacción |
| F10 | 30A | Ajuste del asiento – lado del pasajero |
| F11 | 7,5A | Módulo de control multifunción – dirección asistida |
| F12 | 5A | Inmovilizador |
| F13 | 30A | Ajuste del asiento del conductor; Ajuste de la columna de dirección. |
| F14 | 5A | Módulo de control del motor (ECM) |
| F15 | 7,5A | Módulo de control de la transmisión (TCM); Sensor de nivel de aceite del motor;
Alternador; Interruptor de temperatura de la caja de fusibles (530d). |
| F 16 | 5A | Módulo de control de faros |
| F17 | 10 A | Relé de la bomba de combustible; Módulo de control ABS;
Grupo de interruptores multifunción. |
| F18 | 5A | Panel de instrumentos |
| F19 | 5A | Relé de protección contra sobretensión 2 |
| F20 | 5A / 7,5A | Módulo de control de aire acondicionado / calefacción; Relé de la luneta trasera calefactable;
Módulo de control de monitorización de la presión de los neumáticos. |
| F21 | 5A | Relé del encendedor; Relé de ajuste del asiento;
Relé de ajuste de la columna de dirección; Mecanismo de apertura de la puerta del garaje; Módulo de control de asistencia al aparcamiento; Espejo interior antideslumbrante. |
| F22 | 30A | Relé del motor del ventilador del condensador del AC 2 |
| F23 | 7,5A | Pantalla multifunción digital trasera |
| F24 | 5A | Panel de instrumentos; Módulo de control de monitorización de la presión de los neumáticos;
Sensor de posición de la dirección. |
| F25 | 7,5A | Pantalla multifunción digital |
| F26 | – | – |
| F27 | 30A | Módulo de control multifunción |
| F28 | 15A | Transmisión automática (AT) |
| F29 | 30A | Módulo de control de la función de la puerta, lado del conductor |
| F30 | 25A | Módulo de control ABS |
| F31 | 10 A | Relé de la bomba de combustible; Módulo de control ABS;
Relé de la bomba de inyección de aire secundario (gasolina). |
| F32 | 25A | Grupo de interruptores multifunción |
| F33 | – | – |
| F34 | 10 A | Volante multifunción; Airbag;
Volante calefactable. |
| F35 | 5A | Motor del ventilador del condensador del AC trasero |
| F36 | – | – |
| F37 | 5A | Módulo de control del inmovilizador |
| F38 | 5A | Módulo de control multifunción; Relé de la bocina;
Sensor de lluvia; Interruptor de bloqueo de la transmisión (AT); Interfaz de conexión de datos (DLC). |
| F39 | 7,5A | Luces del espejo de cortesía; Batería recargable. |
| F40 | 5A | Panel de instrumentos; Módulo de control de ajuste del asiento;
Sensor de colisión del airbag; Interruptor de contacto del cinturón de seguridad (lado del conductor). |
| F41 | 5A | Módulo de control de faros; Interruptor de posición del pedal del embrague (CPP);
Interruptor de posición del pedal del freno (BPP). |
| F42 | 5A | Módulo de control SRS |
| F43 | 5A | Relé de protección contra sobrecarga 1 |
| F44 | 5A | Volante multifunción; Grupo de airbags;
Volante; Pantalla multifunción digital delantera y trasera. |
| F45 | 7,5A | Grupo de interruptores multifunción |
Asignación de fusibles en la guantera (desde 03.1998)
| Nº | Amp [A] | Descripción |
|---|---|---|
| F1 | 30A | Relé del motor del limpiaparabrisas delantero |
| F2 | 30A | Lámparas de lavado de faros |
| F3 | 15A | Bocina |
| F4 | 20A | Módulo de control multifunción |
| F5 | 20A / 30A | Techo corredizo |
| F6 | 30A | Espejo eléctrico, lado del pasajero |
| F7 | 20A / 30A | Encendedor de cigarrillos delantero (09/00) |
| F8 | – | – |
| F9 | 15A | Módulo de control de aire acondicionado / calefacción |
| F10 | 30A | Ajuste del asiento – lado del pasajero |
| F11 | 7,5A | Módulo de control multifunción – asistencia de dirección variable |
| F12 | 5A | Inmovilizador |
| F13 | 30A | Ajuste del asiento del conductor; Ajuste de la columna de dirección. |
| F14 | 5A | Módulo de control del motor (ECM) |
| F15 | 7,5A | Módulo de control de la transmisión (TCM); Sensor de nivel de aceite del motor;
Alternador; Interruptor de temperatura de la caja de fusibles (530d). |
| F 16 | 5A | Módulo de control de faros |
| F17 | 10 A | Relé de la bomba de combustible; Módulo de control ABS;
Grupo de interruptores multifunción. |
| F18 | 5A | Panel de instrumentos |
| F19 | 5A | Relé de protección contra sobretensión 2 |
| F20 | 5A / 7,5A | Módulo de control de aire acondicionado / calefacción; Relé de la luneta trasera calefactable;
Módulo de control de monitorización de la presión de los neumáticos. |
| F21 | 5A | Relé del encendedor; Relé de ajuste del asiento;
Relé de ajuste de la columna de dirección; Mecanismo de apertura de la puerta del garaje; Módulo de control de asistencia al aparcamiento; Espejo interior antideslumbrante. |
| F22 | 25A | Relé de la bomba de combustible-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Pantalla multifunción digital trasera |
| F24 | 5A | Panel de instrumentos; Unidad de control de monitorización de la presión de los neumáticos;
Sensor de posición de la dirección. |
| F25 | 7,5A | Pantalla multifunción digital |
| F26 | – | – |
| F27 | 30A | Unidad de control multifunción |
| F28 | 15A | Transmisión automática (AT) |
| F29 | 30A | Unidad de control de la función de la puerta, lado del conductor |
| F30 | 25A | Unidad de control ABS |
| F31 | 10 A | Relé de la bomba de combustible; Unidad de control ABS;
Relé de la bomba de inyección de aire secundario (gasolina). |
| F32 | 25A | Grupo de interruptores multifunción |
| F33 | – | – |
| F34 | 10 A | Volante multifunción; Airbag;
Volante calefactable. |
| F35 | 5A | Motor del ventilador del condensador del AC trasero |
| F36 | – | – |
| F37 | 5A | Unidad de control del inmovilizador |
| F38 | 5A | Unidad de control multifunción; Relé de la bocina;
Sensor de lluvia; Interruptor de bloqueo de la transmisión (AT); Interfaz de conexión de datos (DLC). |
| F39 | 7,5A | Luces del espejo de cortesía; Batería recargable. |
| F40 | 5A | Panel de instrumentos; Unidad de control de ajuste del asiento;
Sensor de colisión del airbag; Interruptor de contacto del cinturón de seguridad (lado del conductor). |
| F41 | 5A | Unidad de control de faros; Interruptor de posición del pedal del embrague (CPP);
Interruptor de posición del pedal del freno (BPP). |
| F42 | 5A | Unidad de control SRS |
| F43 | 5A | Relé de protección contra sobretensión 1 |
| F44 | 5A | Volante multifunción – Grupo de airbag;
Volante; Pantalla multifunción digital – delantera / trasera |
| F45 | 7,5A | Grupo de interruptores multifunción |
Bloque de relés en la guantera
Se encuentra detrás de la caja de fusibles.
| Nº | Descripción |
|---|---|
| 1 | Relé 2 del motor del ventilador del condensador del AC (hasta 03/98) |
| 2 | Relé de la bomba del lavaparabrisas de los faros |
| 3 | – |
| 4 | Relé de arranque |
| 5 | Relé de ajuste del asiento / relé de ajuste de la columna de dirección |
| 6 | Relé del ventilador de la calefacción |
| F75 | (50A) Motor del ventilador del condensador del AC / motor del ventilador de refrigeración del motor |
| F76 | (40A) Módulo de control del aire acondicionado / ventilador de la calefacción |

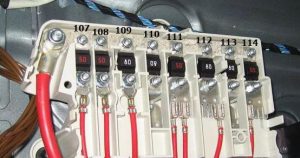

Bloque en el espacio para los pies
Se encuentra en el suelo debajo de la alfombra, en el lado derecho del coche.
| Nº | Amp [A] | Descripción |
|---|---|---|
| F107 | 50A | Relé de la bomba de inyección de aire secundario (AIR) |
| F108 | 50A | Módulo de control ABS |
| F109 | 80A | Relé de control del motor (EC); Caja de fusibles – compartimento del motor (F4 y F5). |
| F110 | 80A | Caja de fusibles – consola 1 (F1-F12 y F22-F25) |
| F111 | 50A | Llave de encendido |
| F112 | 80A | Módulo de control de faros |
| F113 | 80A | Relé de ajuste del asiento; Relé de ajuste de la columna de dirección;
Caja de fusibles – tabla 1 (F27-F30); Caja de fusibles – tabla del panel 2 (F76); Módulo de control de faros; Caja de fusibles – tabla 1 (F13) – con soporte lumbar. |
| F114 | 50A | Llave de encendido, interfaz de conexión de datos (DLC) |
Cajas de fusibles en el maletero
Se encuentran en el lado derecho, detrás de la cubierta.
Diagrama de la caja de fusibles (caja 1)
| Nº | Amp [A] | Descripción |
|---|---|---|
| 1 | Relé de protección contra sobretensión 1 | |
| 2 | Relé de la bomba de combustible | |
| 3 | Relé de la luneta trasera calefactable | |
| 4 | Relé de protección contra sobretensión 2 | |
| 5 | Relé de la puerta de llenado de combustible | |
| F46 | – | – |
| F47 | 15A / 20A | Calefactor auxiliar |
| F48 | 5A | Espejo con antideslumbrante integrado; Sistema de alarma en la unidad de control de movimiento del vehículo;
Sensor de inclinación del sistema de alarma; Bocina del sistema de alarma. |
| F49 | 30A | Relé del compresor de la suspensión |
| F50 | 7,5A | Módulo de control de la suspensión (con suspensión neumática) |
| F51 | 30A | Encendedor de cigarrillos – trasero |
| F52 | 30A | Relé del encendedor de cigarrillos, encendedor de cigarrillos delantero |
| F53 | 5A | Amplificador de señal de antena; Luz de cortesía en la tapa del maletero / puerta trasera |
| F54 | 15A | Relé de la bomba de combustible |
| F55 | 20A | Relé del lavaparabrisas / limpiaparabrisas trasero |
| F56 | 30A | Unidad de audio; Módulo de control del sistema de navegación;
Amplificador de salida de la unidad de audio; Cambiador de CD; Monitor del coche. |
| F57 | 10 A | Teléfono |
| F58 | 10 A | Unidad de audio; Monitor del coche;
Sistema de navegación; Teléfono. |
| F59 | – | – |
| F60 | 15A | Módulo de control de la suspensión; Grupo de interruptores multifunción. |
| F61 | 25A | Interruptor de calefacción del asiento trasero, izquierdo; Interruptor de calefacción del asiento trasero, derecho. |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Relé de la luneta trasera calefactable |
| F67 | – | – |
Asignación de fusibles y relés (campo 1, tipo 2)
| Nº | Amp [A] | Descripción |
|---|---|---|
| 1 | Relé de los circuitos de arranque principal | |
| 2 | Relé de la bomba de combustible | |
| 3 | Relé de la luneta trasera calefactable | |
| 4 | Relé de los circuitos auxiliares de arranque | |
| 5 | Relé de la calefacción independiente | |
| F46 | 15A | Calefacción / ventilación independiente |
| F47 | 15A | Calefacción independiente |
| F48 | 5A | Sistema de alarma |
| F49 | 30A | Sistema de suspensión neumática |
| F50 | 7,5A | Sistema de suspensión neumática |
| F51 | – | – |
| F52 | 30A | Encendedor de cigarrillos |
| F53 | 7,5A | Cierre centralizado |
| F54 | 15A | Bomba de combustible |
| F55 | – | – |
| F56 | 30A | Sistema de audio, sistema de navegación; Monitor de a bordo. |
| F57 | 10 A | Teléfono móvil |
| F58 | 10 A | Unidad de audio; Monitor de a bordo;
Sistema de navegación; Teléfono. |
| F59 | – | – |
| F60 | 15A | Control de ajuste de la suspensión |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Luneta trasera calefactable |
| F67 | – | – |

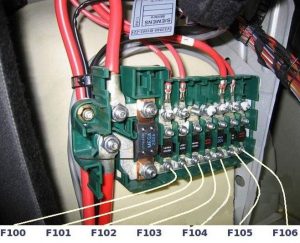

Diagrama de la caja de fusibles (caja 2)
| Nº | Amp [A] | Descripción |
|---|---|---|
| F100 | 200A | Caja de fusibles – base (F107-F114) |
| F101 | 80A | Caja de fusibles – área de carga 1 (F46-F50, F66) |
| F102 | 80A | Caja de fusibles – área de carga 1 (F51-F55) |
| F103 | 50A | Módulo de control del remolque |
| F104 | 50A | Relé de protección contra sobrecarga 2 |
| F105 | 100A | Caja de fusibles – tabla del panel 2 (F75); Calefacción auxiliar. |
| F106 | 80A | Caja de fusibles – área de carga 1 (F56-F59) |
Acerca del BMW Serie 5 E39 (1996-2003)
El BMW Serie 5 E39, fabricado entre 1996 y 2003, es considerado uno de los mejores vehículos de su clase. Este modelo se caracteriza por un diseño elegante, una excelente dinámica de conducción y un alto nivel de confort. El E39 estaba disponible con diversas motorizaciones, incluyendo motores de seis cilindros en línea y potentes motores de ocho cilindros, que ofrecían una amplia gama de rendimiento y eficiencia. El interior del vehículo fue diseñado con énfasis en la calidad y la ergonomía, ofreciendo tecnologías modernas y elementos de seguridad que estaban a la vanguardia en ese momento.
Diagrama de la caja de fusibles del BMW Serie 5 E39
Esta página muestra el diagrama de la caja de fusibles para el BMW Serie 5 E39, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior, debajo del salpicadero en el lado del conductor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante tener una visión general de su configuración.
