BMW Z3 (1995-2002) – Caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del BMW Z3 1995-2002, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
BMW Z3 (1995-2002) – Diagrama de la caja de fusibles
Año de producción: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
El fusible del encendedor de cigarrillos (toma de corriente) en el BMW Z3 (1995-2002) es el fusible 4 en la caja de fusibles

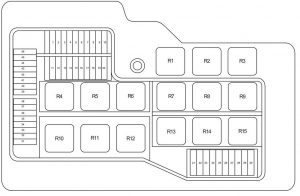

Caja de distribución delantera
| Número |
Amp [A] |
Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | ’95 -’99:
Relé de la bocina. |
| 15 | ’99 -’02:
Relé de la bocina. |
|
| 6 | 5 | Iluminación del espejo de cortesía;
Controlador de la capota plegable. |
| 7 | 5 | Unidad de control de la radio;
Amplificador de antena AM/FM (con cierre centralizado a distancia) Unidad de control del monitor de a bordo Interruptor de sonido envolvente Interfaz Receptor GPS Electrónica de transmisión/recepción/carga Botón, capota plegable abierta/cerrada Interfaz telefónica básica Entrada de voz Caja de fusibles Unidad de control telemático (TCU-Everest) Módulo de carga electrónica universal y kit manos libres (ULF) |
| 8 | 5 | Transmisión secuencial mecánica |
| 9 | 5 | Unidad de control del módulo general
Unidad de control del centro de interruptores de luces Módulo de control de crucero Interruptor de luces de freno Muelle espiral Módulo de interruptor de embrague |
| 10 | 5 | Unidad de control del panel de instrumentos |
| 11 | 5 | Sensor de airbag lateral LH (satélite)
Sensor de airbag lateral RH (satélite) Unidad de control de múltiples sistemas de seguridad Sensor Hall, bloqueo de cinturones Control electrónico del asiento |
| 12 | 7,5 | Centro de interruptores |
| 13 | 7,5 | Sensor de vuelco |
| 14 | 5 | Unidad de control electrónico del inmovilizador
Bloqueo de la transmisión |
| 15 | 5 | Sensor de lluvia
Controlador de limpiaparabrisas intermitente/boquillas traseras |
| 16 | – | – |
| 17 | 30 | Unidad de control del módulo general |
| 18 | 20 | Encendedor de cigarrillos |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | ’95 -’99:
Transmisión secuencial mecánica |
| 25 | ’99 -’02:
Transmisión secuencial mecánica; Compensador. |
|
| 23 | 25 | Bomba de agua auxiliar |
| 24 | 10 | Espejo electrocrómico interior
Unidad de control de distancia de estacionamiento (PDC) |
| 25 | 15 | Espejo exterior, lado del pasajero
Interruptor térmico, boquillas calefactadas |
| 26 | 15 | Apertura de puerta de garaje |
| 27 | 10 | Relé de luz de marcha atrás
Interruptor de transmisión Unidad de control de la transmisión |
| 28 | 5 | Módulo de control de calefacción y aire acondicionado
Relé del ventilador de calefacción Relé, compresor de aire acondicionado Interruptor de doble función Desempañador de aire circulante/luneta trasera Interruptor de temperatura Relé de desempañador de luneta trasera (reemplazable) |
| 29 | 20 | Unidad de control digital de la electrónica del motor
Terminal de relé de escape 15 Electrónica digital del motor diésel Unidad de control de la transmisión |
| 30 | 7,5 | Sensor de nivel de aceite
Alternador Interruptor de temperatura Controlador de transmisión Conexión de bus de datos |
| 31 | 5 | Interruptor de ajuste del espejo |
| 32 | 5 | Interruptor central de luces
Faro xenón – izquierdo Faro xenón – derecho Unidad de control de faros adaptativos |
| 33 | 5 | Botón ASC/DSC
Unidad ABS/DSC (con DSC) Centro de interruptores |
| 34 | 5 | Módulo de control del panel de instrumentos
Control de la bomba de combustible (EKPS) |
| 35 | 50 | Relé del módulo ABS / DSC;
Motor de la capota plegable. |
| 36 | 50 | Relé de la bomba de aire secundario |
| 37 | 50 | Relé del ventilador de calefacción;
Interruptor del ventilador (con IHS); Etapa de salida del ventilador (con IHKA); Ventilador eléctrico. |
| 38 | 10 | ’95 -’99:
Relé de luces antiniebla. |
| 15 | ’99 -’02:
Relé de luces antiniebla. |
|
| 39 | 5 | Electrónica de transmisión/recepción/alimentación |
| 10 | Entrada de voz
Interfaz telefónica básica Caja de expulsión Compensador Electrónica de transmisión/recepción/alimentación Interfaz Unidad de control telemático (TCU-Everest) Divisor de antena |
|
| 40 | 5 | Sensor de ángulo de dirección, DSC |
| 41 | 30 | Unidad de control del monitor de a bordo
Amplificador Unidad de control de la radio Cambiador de CD Subwoofer Ordenador de navegación Unidad de control del módulo de vídeo Centro de interruptores |
| 42 | 30 | Centro de interruptores |
| 43 | 5 | Unidad de control del panel de instrumentos
Conexión de bus de datos |
| 44 | 20 | Amplificador |
| 45 | 20 | Controlador de limpiaparabrisas intermitente/boquillas traseras |
| 46 | 20 | Controlador de la capota plegable
Módulo de control de la capota Relé, capota plegable 1 |
| Relé | ||
| R1 | Relé de la bomba de combustible | |
| R2 | Módulo de control del motor | |
| R3 | Relé del motor del limpiaparabrisas | |
| R4 | Relé de la bocina | |
| R5 | Relé de luces antiniebla | |
| R6 | Relé de luces de cruce | |
| R7 | Relé de luces de carretera | |
| R8 | Relé de luces de emergencia | |
| R9 | Relé del ventilador | |
| R10 | Relé del deflector trasero | |
| R11 | Relé ABS | |
| R12 | Relé del motor de la bomba ABS | |
| R13 | Relé auxiliar de la etapa 2 del ventilador
(alta velocidad). |
|
| R14 | Relé del compresor de aire acondicionado | |
| R15 | Relé auxiliar de la etapa 1 del ventilador
(baja velocidad). |
|

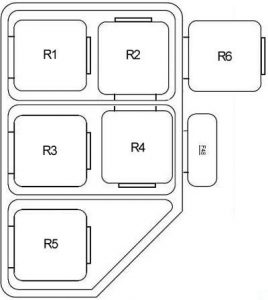

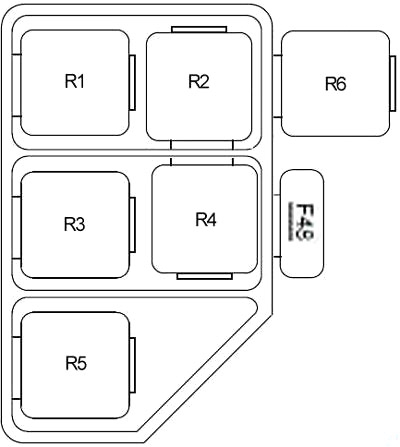

Soporte de relés debajo del lado izquierdo del salpicadero
| Nº |
Amp [A] |
Descripción |
| 48 | 40 | Compresor de aire acondicionado |
| 50 | 5 | Bocina de seguridad |
| Relé | ||
| R1 | Relé de ventilación independiente | |
| R2 | Relé doble | |
| R3 | Sensor de advertencia de colisión | |
| R4 | Interruptor de luces diurnas | |
| R5 | Relé de confort de la capota | |
| R6 | Terminal de relé de escape R | |

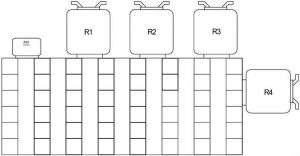

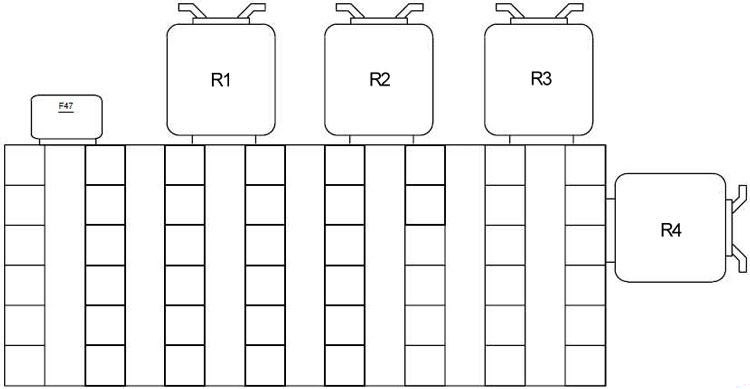

Barra de conexión debajo del lado izquierdo del salpicadero
| Nº |
Amp [A] |
Descripción |
| 47 | 15 | Relé de la bocina;
Ordenador de a bordo. |
| Relé | ||
| R1 | Terminal de relé de descarga 30 | |
| R2 | Relé de luces traseras | |
| R3 | Relé del motor del limpiaparabrisas | |
| R4 | Relé de inmovilización del motor de arranque | |

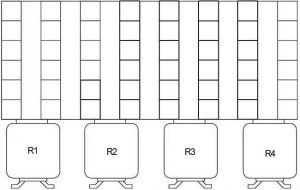

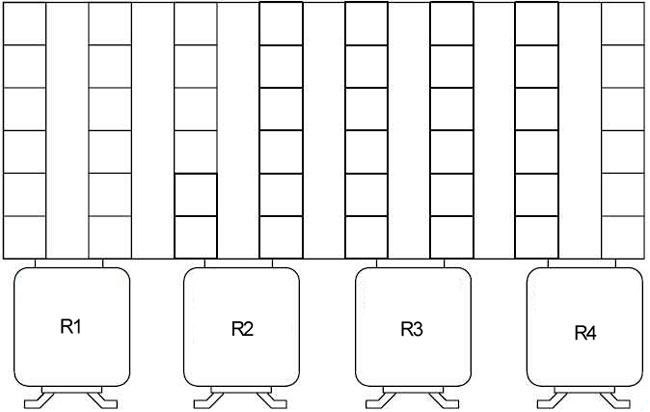

Barra de conexión debajo del lado derecho del salpicadero
| Nº | Relé |
| R1 | Relé de luces antiniebla delanteras |
| R2 | Relé de luces de posición |
| R3 | Relé de calefacción de la cerradura de la puerta |
| R4 | Relé del ventilador de la luneta trasera |
Caja de fusibles adicional en el maletero
| Nº |
Amp [A] |
Descripción |
| 49 | 50 | Módulo de capota blanda plegable |
Caja de fusibles de relés
| Nº |
Amp [A] |
Descripción |
| 111 | 25 | Relé de la bomba |
| 222 | 5 | Unidad de control SMG |
Diagrama de fusibles y relés – BMW Z3
Aplicable a vehículos fabricados en los años:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

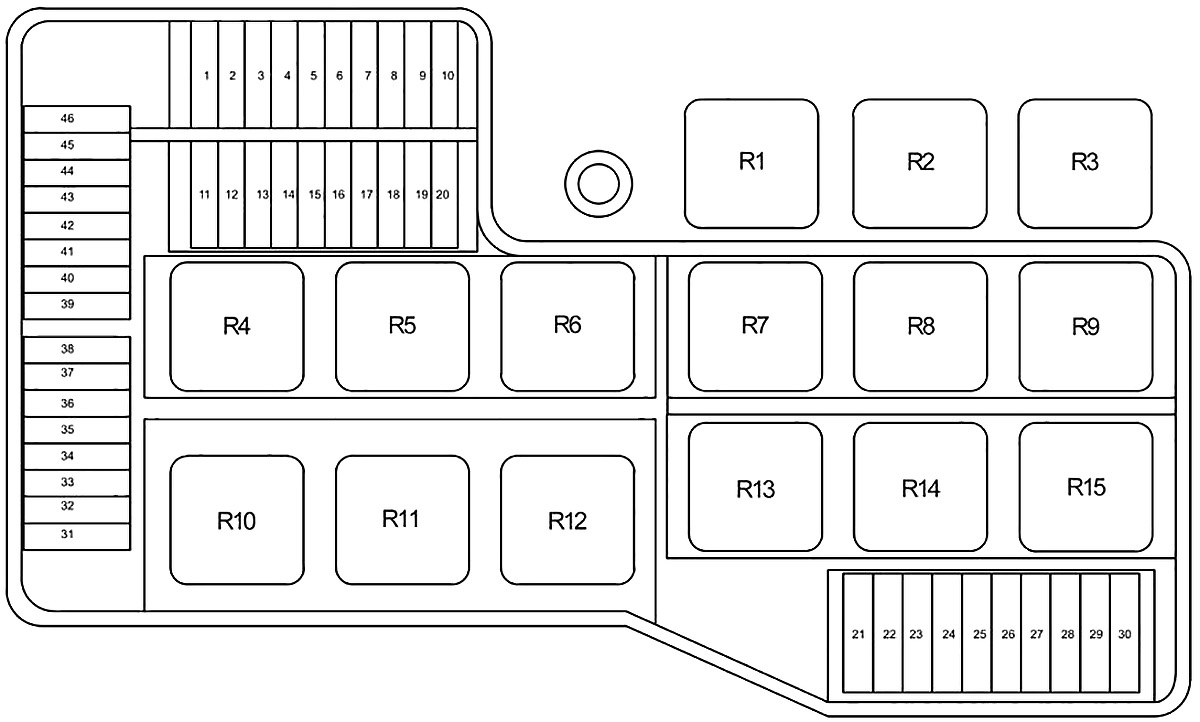

Unidad de control de alimentación delantera
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | 1995-1999: Relé de la bocina |
| 15 | 1999-2002: Relé de la bocina | |
| 6 | 5 | Iluminación del espejo de cortesía del lado del conductor |
| Iluminación del espejo de cortesía del lado del pasajero | ||
| Unidad de control de la capota blanda del descapotable | ||
| 7 | 5 | Unidad de control de la radio |
| Amplificador de antena AM/FM (con cierre centralizado a distancia) | ||
| Unidad de control del monitor de a bordo | ||
| Interruptor de sonido envolvente | ||
| Barra | ||
| Ordenador de navegación | ||
| Receptor GPS | ||
| Electrónica de transmisión/recepción/carga | ||
| Botón, capota blanda del descapotable cerrada | ||
| Teléfono con interfaz básica | ||
| Entrada de voz | ||
| Varios | ||
| Seleccionar caja de fusibles | ||
| Unidad de control telemático (TCU-Everest) | ||
| Módulo electrónico de carga y manos libres universal (ULF) | ||
| 8 | 5 | Transmisión secuencial mecánica |
| 9 | 5 | Unidad de control del módulo general |
| Unidad de control del centro de interruptores de luces | ||
| Módulo de control de crucero | ||
| Interruptor de luz de freno | ||
| Muelle del volante | ||
| Módulo de interruptor de embrague | ||
| 10 | 5 | Unidad de control del panel de instrumentos |
| 11 | 5 | Sensor de airbag lateral izquierdo (satélite) |
| Sensor de airbag lateral derecho (satélite) | ||
| Unidad de control de sistemas de retención multifunción | ||
| Sensor Hall, hebilla del cinturón de seguridad del conductor | ||
| Sensor Hall, hebilla del cinturón de seguridad del pasajero | ||
| Control electrónico del asiento | ||
| 12 | 7,5 | Interruptor central |
| 13 | 7,5 | Sensor de vuelco |
| 14 | 5 | Unidad de control electrónico del inmovilizador |
| Bloqueo de la transmisión | ||
| 15 | 5 | Sensor de lluvia |
| Unidad de control del limpiaparabrisas con lavado intermitente, trasero | ||
| 16 | – | – |
| 17 | 30 | Unidad de control del módulo general |
| 18 | 20 | Encendedor de cigarrillos |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | 1995-1999: Transmisión secuencial mecánica |
| 25 | 1999-2002: Transmisión secuencial mecánica | |
| Compensador | ||
| Interruptor central | ||
| 23 | 25 | Bomba de agua auxiliar |
| 24 | 10 | Espejo electrocrómico interior |
| Unidad de control de distancia de estacionamiento (PDC) | ||
| 25 | 15 | Espejo exterior del lado del pasajero |
| Interruptor térmico, boquillas calefactadas | ||
| 26 | 15 | Abridor de puerta de garaje |
| 27 | 10 | Relé de luz de marcha atrás |
| Interruptor de transmisión | ||
| Unidad de control de la transmisión | ||
| 28 | 5 | Módulo de control de calefacción y aire acondicionado |
| Relé de ventilación de calefacción | ||
| Relé del compresor de aire acondicionado | ||
| Interruptor multifunción de recirculación de aire/desempañador de luneta trasera | ||
| Interruptor de temperatura | ||
| Relé de desempañador de luneta trasera (descapotable) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 29 | 20 | Unidad de control digital de la electrónica del motor |
| Terminal de relé de descarga 15 | ||
| Unidad de control digital de la electrónica diésel | ||
| Unidad de control de la transmisión | ||
| 30 | 7,5 | Sensor de nivel de aceite |
| Alternador | ||
| Interruptor de temperatura | ||
| Unidad de control de la transmisión | ||
| Conector de enlace de datos | ||
| 31 | 5 | Interruptor de ajuste del espejo |
| 32 | 5 | Centro de control de iluminación universal |
| Faro de xenón izquierdo | ||
| Faro de xenón derecho | ||
| Unidad de control de faros adaptativos () | ||
| 33 | 5 | Botón ASC/DSC |
| Unidad ABS/DSC (con DSC) | ||
| Interruptor central | ||
| 34 | 5 | Unidad de control del panel de instrumentos |
| Control de la bomba de combustible (EKPS) | ||
| 35 | 50 | Unidad ABS/DSC |
| Relé, control de la capota del descapotable | ||
| 36 | 50 | Relé de la bomba de aire secundario |
| 37 | 50 | Relé de ventilación de calefacción |
| Interruptor del ventilador (con IHS) | ||
| Etapa de salida del ventilador (con IHKA) | ||
| Ventilador eléctrico | ||
| 38 | 10 | 1995-1999: Relé de luz antiniebla |
| 15 | 1999-2002: Relé de luz antiniebla | |
| 39 | 5 | Electrónica de transmisión/recepción/carga |
| 10 | Entrada de voz | |
| Teléfono con interfaz básica | ||
| Seleccionar caja de fusibles | ||
| Compensador | ||
| Electrónica de transmisión/recepción/carga | ||
| Barra | ||
| Unidad de control telemático (TCU-Everest) | ||
| Divisor de antena | ||
| 40 | 5 | Sensor de ángulo de dirección, DSC |
| 41 | 30 | Unidad de control del monitor de a bordo |
| Amplificador | ||
| Unidad de control de la radio | ||
| Cambiador de CD | ||
| Guantera para subwoofer | ||
| Ordenador de navegación | ||
| Unidad de control del módulo de vídeo | ||
| Interruptor central | ||
| 42 | 30 | Interruptor central |
| 43 | 5 | Unidad de control del panel de instrumentos |
| Conector de enlace de datos | ||
| 44 | 20 | Amplificador |
| 45 | 20 | Unidad de control del limpiaparabrisas con lavado intermitente, trasero |
| 46 | 20 | Unidad de control de la capota blanda del descapotable |
| Unidad de control del módulo de la capota | ||
| Relé del descapotable 1 | ||
| Relé | ||
| R1 | Relé de la bomba de combustible | |
| R2 | Módulo de control del motor | |
| R3 | Relé del motor del limpiaparabrisas | |
| R4 | Relé de la bocina | |
| R5 | Relé de luz antiniebla | |
| R6 | Relé de luces de cruce | |
| R7 | Relé de luces de carretera | |
| R8 | Relé de luces de emergencia | |
| R9 | Relé del ventilador | |
| R10 | Relé del desempañador trasero | |
| R11 | Relé ABS | |
| R12 | Relé del motor de la bomba ABS | |
| R13 | Relé de la segunda etapa del ventilador auxiliar (alta velocidad) | |
| R14 | Relé del compresor de aire acondicionado | |
| R15 | Relé de la primera etapa del ventilador auxiliar (baja velocidad) | |
Soporte de relés
Se encuentra debajo del lado izquierdo del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 48 | 40 | Compresor de aire acondicionado |
| 50 | 5 | Bocina de seguridad |
| Relé | ||
| R1 | Relé de ventilación independiente | |
| R2 | Relé doble | |
| R3 | Sensor de advertencia de avería | |
| R4 | Relé de luz diurna | |
| R5 | Relé de confort de la capota | |
| R6 | Terminal de relé de escape R | |
Barra de conexión nº 1
Se encuentra debajo del lado izquierdo del salpicadero.
| Número | Amperios [A] | Descripción |
|---|---|---|
| 47 | 15 | Relé de la bocina |
| Ordenador de a bordo | ||
| Relé | ||
| R1 | Terminal de relé de descarga 30 | |
| R2 | Relé de luces traseras | |
| R3 | Relé del motor del limpiaparabrisas | |
| R4 | Relé de inmovilización del motor de arranque | |
Barra de conexión nº 2
Se encuentra debajo del lado derecho del salpicadero.
| Número | Relé |
|---|---|
| R1 | Relé de luces antiniebla delanteras |
| R2 | Relé de luces de posición |
| R3 | Relé de calefacción de la cerradura de la puerta |
| R4 | Relé del ventilador de la luneta trasera |
Caja de fusibles adicional en el maletero
| Número | Amperios [A] | Descripción |
|---|---|---|
| 49 | 50 | Módulo de capota blanda de repuesto |
Caja de fusibles de relés
| Número | Amperios [A] | Descripción |
|---|---|---|
| 111 | 25 | Relé de la bomba hidráulica |
| 222 | 5 | Unidad de control SMG |
Acerca del BMW Z3 (1995-2002)
El BMW Z3, fabricado entre 1995 y 2002, es un icónico coche deportivo que se hizo popular por su elegante diseño y sus potentes motores. Este modelo estaba disponible como roadster con capota de lona y, más tarde, también como coupé. El BMW Z3 ofrecía varias variantes de motor, desde un motor de cuatro cilindros de 1.8 litros hasta potentes motores de seis cilindros de 3.2 litros, que formaban parte de la versión M. Las características distintivas del Z3 son su largo capó, sus voladizos cortos y su chasis deportivo, lo que lo convierte en un coche ideal para los entusiastas de la conducción dinámica.
Diagrama de la caja de fusibles del BMW Z3
Esta página muestra el diagrama de la caja de fusibles para el modelo BMW Z3, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del pasajero, debajo del salpicadero, y otra puede estar ubicada en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro y fiable de su vehículo.
