BMW Serie 7 F01 y F02 (2009-2016) – Caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del BMW Serie 7 (F01 y F02) 2009-2016, obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

BMW Serie 7 F01/F02 (2009-2016) – diagrama de fusibles

Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

Ubicación de los elementos de alimentación

Nr	Ubicación
1	Alternador
2	Polo positivo de la batería
3	Caja de fusibles de distribución de energía en el compartimento del motor
4	Caja de fusibles de la electrónica en el compartimento del motor
5	Soporte de fusibles delantero detrás de la guantera
6	Soporte de fusibles trasero en el lado derecho del maletero
7	Batería
8	Motor de arranque

¡Al final de la publicación encontrarás la descripción de los símbolos!

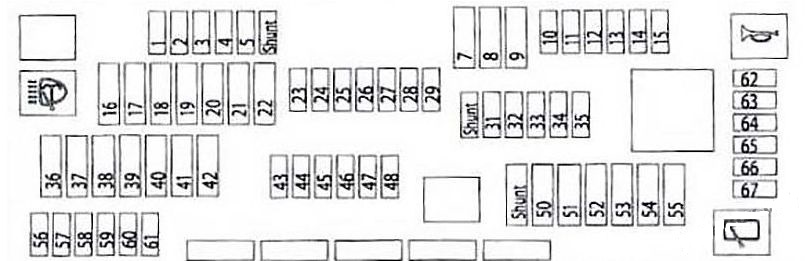

Caja de fusibles en la guantera

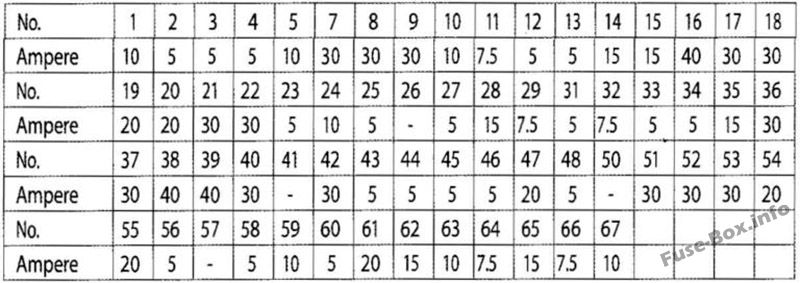

Nr	Amperaje [A]
1	10
2	5
3	5
4	5
5	10
7	30
8	30
9	30
10	10
11	7,5
12	5
13	5
14	15
15	15
16	40
17	30
18	30
19	20
20	20
21	30
22	30
23	5
24	10
25	5
26	–
27	5
28	15
29	7,5
31	5
32	7,5
33	5

34	5
35	15
36	30
37	30
38	40
39	40
40	30
41	–
42	30
43	5
44	5
46	5
47	20
48	5
50	–
51	30
52	30
53	30
54	20
55	20
56	5
57	–
58	5
59	10
60	5
61	20
62	15
63	10
64	7,5
65	15
66	7,5
67	10

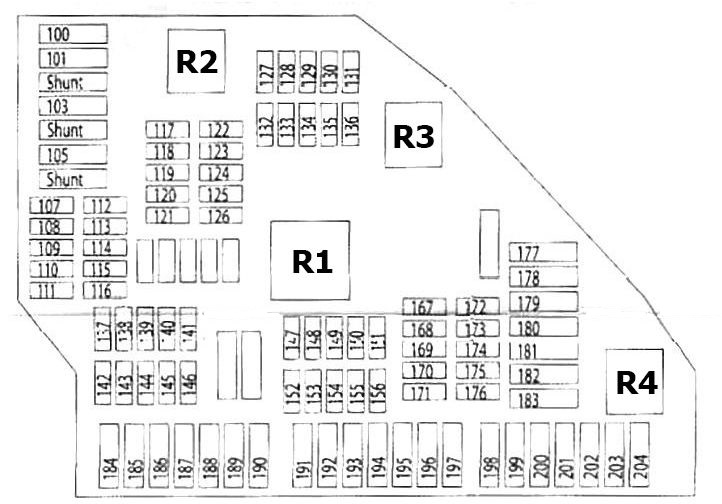

Caja de fusibles en el maletero

Ubicación de la caja de fusibles

Se encuentra en el lado derecho, detrás de la cubierta.

Nr	Amperaje [A]
100	20
101	40
103	20
105	30
107	5
108	5
109	10
110	10
111	20
112	5
113	5
114	5
115	–
116	–
117	5
118	7,5
119	15
120	5
121	5
122	–
123	5
124	5
125	–
126	–
127	–
128	10
129	–
130	–
131	5
132	5
133	–
134	5
135	5
136	5
137	5
138	5
139	5
140	7,5
141	–
142	20
143	10
144	10
145	20
146	–
147	15

148	20
149	10
150	–
151	10
152	5
153	5
154	5
155	15
156	5
167	5
168	5
169	5
170	5
171	–
172	–
173	–
174	–
175	10
176	15
177	20
178	30
179	30
180	30
181	30
182	40
183	40
184	20
158	30
186	–
187	30
188	30
189	40
190	30
191	–
192	30
191	–
194	–
195	30
196	–
197	30
198	30
199	30
200	40
201	–
202	30
203	30
204	30

Destino de los fusibles

Símbolo	Número
	2, 35, 40, 43, 60, 180
	1, 13, 24, 39, 43, 45, 134
	19, 100, 145, 148
	4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200
	33, 38, 56, 103, 136, 190
	8, 32
	34, 37, 45, 107, 118
	63, 64, 38, 178
	8, 13, 16, 66, 101, 154
	10, 13, 154
	29
	58, 169
	8
	43, 46, 121, 128, 137
	8, 62
	2, 8, 14, 15, 32, 110, 114, 143, 144, 149
	7, 8, 9, 17, 18, 32
	187, 188
	27, 31, 32, 52, 53, 67, 112
	33, 198, 199
OBD	3
	121, 177, 181

	46
	8, 51, 55
	203, 204
	8
	44, 48, 142
	5, 13, 48, 58, 66
	34, 37, 45
	8, 12, 13
	8, 11, 31, 44, 156
	35, 132, 195, 202
	135, 139, 184
	20, 21, 22, 35, 42, 47, 59
	152, 182
	168
	4, 28, 105, 118, 120, 170, 189, 200
	139
	8, 36
	8, 36
	153, 155, 183
	58, 61
	23, 27, 117
	100, 109, 151
	58,61
	54, 65, 147, 176

Algunos relés también están instalados aquí:

Nr	Descripción
R1	Relé 30B
R2	Relé 30F
R3	Relé 15N
R4	Relé de la luneta trasera térmica

Fusibles en la batería

Se encuentra en el maletero, debajo de la tapicería.

La caja de fusibles de la batería está protegida en la batería del vehículo mediante un pestillo metálico. Para liberar la caja de fusibles, los clips metálicos deben presionarse hacia abajo y hacia afuera.

La caja de fusibles de la batería está equipada con fusibles para las siguientes cargas eléctricas:

Soporte de fusibles delantero (250 A)
Soporte de fusibles trasero (100 A)
Caja de fusibles del compartimento del motor (100 A)
– ventilador eléctrico grande (850 W o 1000 W)
Bomba eléctrica de refrigerante (100 A)
Sensor inteligente de batería IBS

Significado de los símbolos de los fusibles de BMW

Símbolo	Significado
Símbolo	Significado
	ABS;Control de tracción.
	Funciones del volante
	Módulo de enganche/remolque
	HUD
	Sistema Start/Stop
	Espejos eléctricos
	Bocina
	Aire acondicionado
	Encendedor delantero/trasero;Toma de carga de la guantera.
	Asientos calefactables
	Ajuste del asiento
	Módulo de puerta
	Ventanas eléctricas
	OBD
	Ventilador
	Control de crucero
	Luneta trasera térmica

Símbolo	Significado
	Calentador de líquido limpiaparabrisas
	Calefacción
	Luces interiores
	Odómetro
	Ventilador eléctrico
	Luces principales
	Módulo de luces
	Cambiador de CD
	Alarma
	Sensor de estacionamiento
	Home Link (abridor de garaje)
	Suspensión neumática (?)
	Indicador de conducción/DSC/SMG
	Cinturones de seguridad
	Presión de neumáticos
	Sistema de pulverización de cristales
	Sistema de lavado de faros
	Techo practicable
	Teléfono
