BMW X7 (2018-2021) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del BMW X7 2018-2021, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
BMW X7 – esquema de la caja de fusibles
Año de fabricación: 2018, 2019, 2020, 2021.
Los fusibles del encendedor de cigarrillos (toma de corriente) en el BMW X7 son los fusibles F46, F218 y F273 en la caja de fusibles.
Asignación de fusibles y símbolos
Las cajas de fusibles en el BMW X7 se encuentran en el compartimento de carga y en la cabina. Los números de los fusibles están asociados con el significado del fusible.
¡Al final de la publicación encontrarás la descripción de los símbolos!

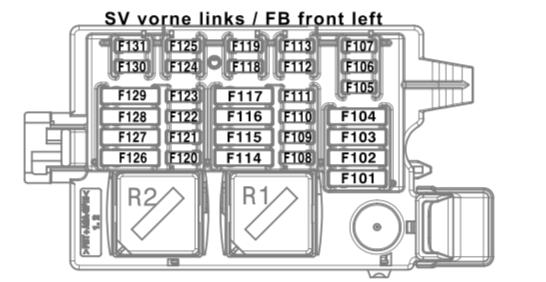

Caja de fusibles delantera izquierda

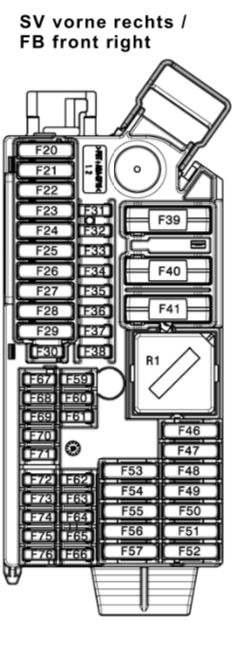

Caja de fusibles delantera derecha
BDC (Controlador de la carrocería)

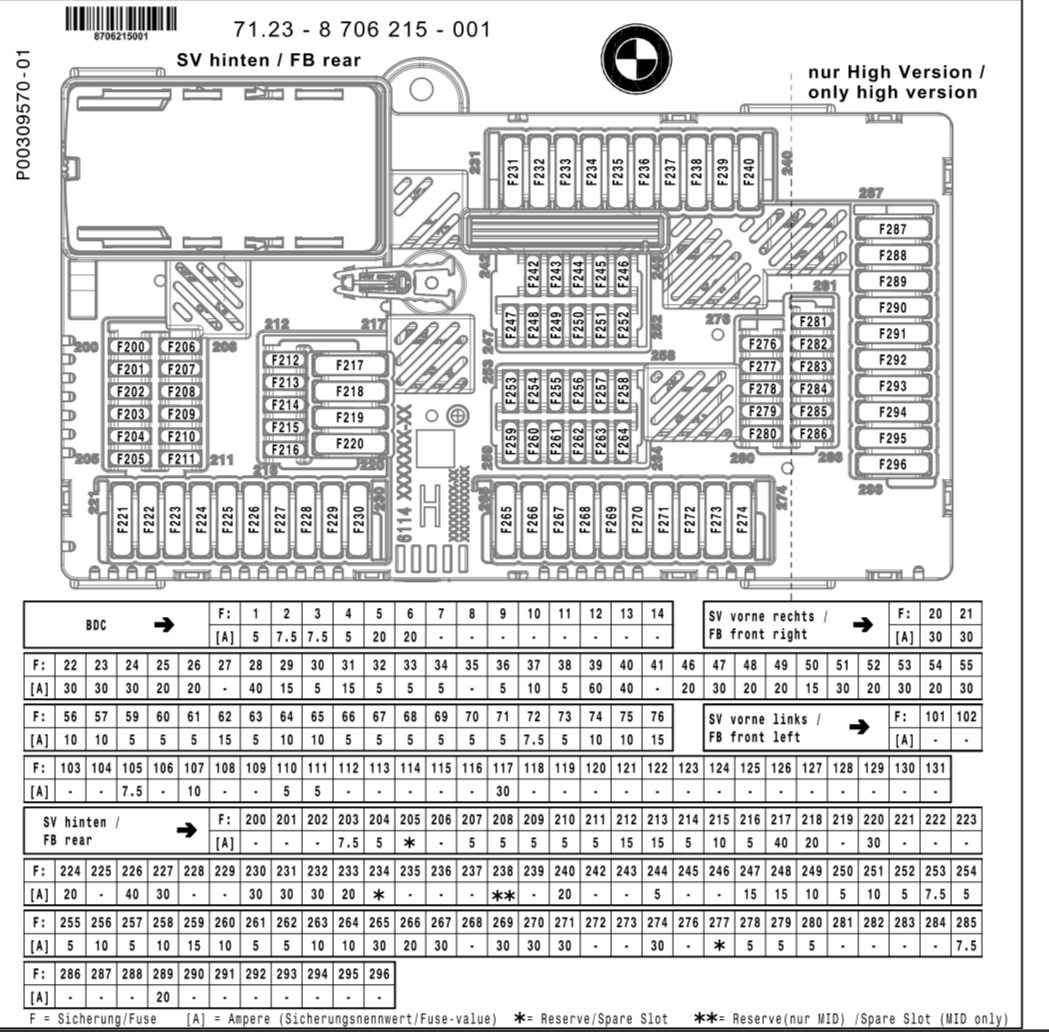

Caja de fusibles en el maletero

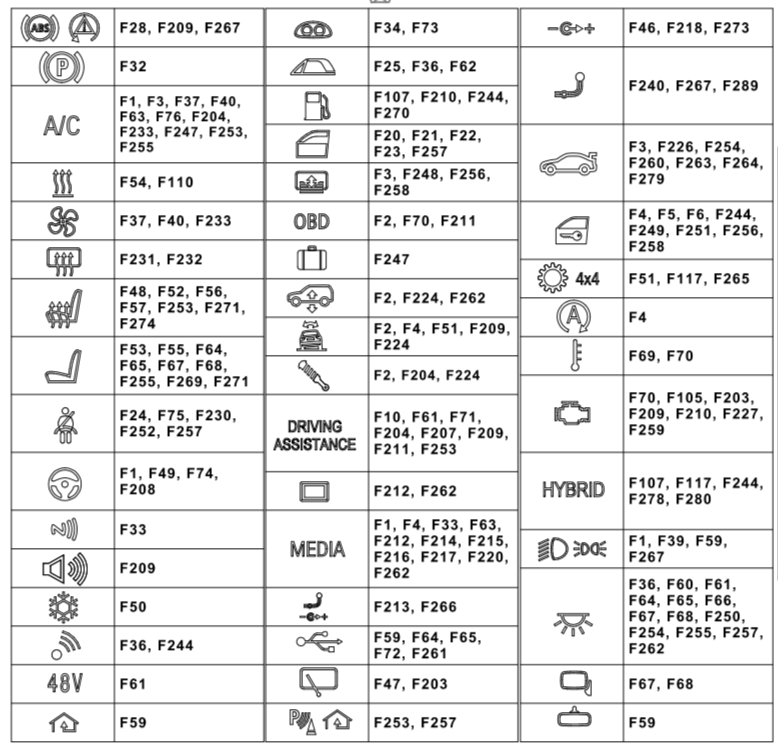

Significado de los símbolos de los fusibles de BMW
La lista se actualizará regularmente. Si tienes sugerencias, ¡deja un comentario o escribe un correo electrónico!
| Número | Símbolo | Descripción |
| 1 |  |
ABS (sistema de prevención de bloqueo de ruedas durante el frenado), DSC (control dinámico de estabilidad) |
| 2 |  |
Módulo de control de la función de la columna de dirección |
| 3 |  |
Módulo de remolque, enganche de remolque |
| 4 |  |
Pantalla Head-Up (HUD) en el parabrisas |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Espejos eléctricos |
| 7 |  |
Sistema de suspensión neumática |
| 8 |  |
Transmisión; DSC – control dinámico de estabilidad;
SMG – transmisión manual secuencial. |
| 9 |  |
Faros principales; Sensor de lluvia;
Sensor de luz; Control electrónico de la altura de la marcha. |
| 10 |  |
Módulo de luces |
| 11 |  |
Cambiador de CD; Módulo Can Gateway. |
| 12 |  |
Alarma |
| 13 |   |
Sensores de estacionamiento / Home link (abre-puertas de garaje) |
| 14 |  |
Ventilador eléctrico |
| 15 |  |
Bocina |
| 16 |  |
Módulo de puerta; Cierre suave automático. |
| 17 |  |
Ventanas eléctricas |
| 18 |  |
Asientos calefactables |
| 19 |  |
Ajuste de asientos |
| 20 |  |
Cinturones de seguridad |
| 21 |  |
OBD |
| 22 |  |
Calefacción;Calefacción autónoma.
Calefacción del parabrisas. |
| 23 |  |
Control de crucero |
| 24 |  |
Relé del limpiaparabrisas trasero |
| 25 |  |
Desempañador de la luneta trasera (calefacción de la luneta trasera) |
| 26 |  |
Calentador de líquido limpiaparabrisas |
| 27 |  |
Ventilador |
| 28 |  |
Luces interiores |
| 29 |  |
Panel de instrumentos; Odómetro |
| 30 |   |
Sistema de aire acondicionado |
| 31 | DDE | Electrónica Digital Diesel (DDE) |
| 32 |  |
Relé de la bomba de combustible; Control de la bomba de combustible. |
| 33 |  |
DME – Electrónica Digital del Motor; Módulo de Voltaje Integrado – IVM. |
| 34 |  |
BDC (Controlador de Dominio de la Carrocería) |
| 35 |  |
Amplificador HiFi; Sintonizador de TV;
Módulo de vídeo. Radio (?). |
| 36 |  |
Control de presión de neumáticos RDV |
| 37 |  |
Lavado delantero |
| 38 |  |
Sistema de lavado de faros |
| 39 |  |
Panorámico; Techo corredizo;
Módulo superior del descapotable. |
| 40 |  |
Teléfono |
| 41 |  |
Módulo superior del descapotable; Relé del descapotable. |
| 42 |  |
Encendedor de cigarrillos delantero y trasero; Toma de 12V;
Toma de carga del compartimento (12V). |
| 43 |  |
Freno de estacionamiento |
| 44 |  |
Bloqueo de la tapa del maletero (portón trasero); Bloqueo automático del portón trasero. |
| 45 |  |
Parasol eléctrico trasero (para BMW F60 M5) |
| 46 |  |
Conducción dinámica |
| 47 |  |
Tracción a las cuatro ruedas |
| 48 |  |
SISTEMA START-STOP |
| 49 |  |
Asistente de dirección |
| 50 |  |
Sistema híbrido |
| 51 |  |
Sistema de audio |
| 52 |  |
Espejo retrovisor electrocromático |
| 53 |  |
Relé del compresor del amortiguador de aire |
Acerca del BMW X7 (2018-2021)
El BMW X7, presentado entre 2018 y 2021, es un SUV de lujo que combina elegancia y rendimiento con tecnologías de vanguardia. Este modelo es conocido por su amplitud, ofreciendo espacio para siete pasajeros y un alto confort de marcha. El BMW X7 está equipado con diversas motorizaciones, incluyendo motores de seis y ocho cilindros, que proporcionan una potente experiencia de conducción. Además, el vehículo ofrece una gran cantidad de funciones avanzadas, como luces LED adaptativas, un sistema de infoentretenimiento avanzado y sistemas de asistencia al conductor, que aumentan la seguridad y la comodidad en la carretera.
Esquema de la caja de fusibles del BMW X7
Esta página muestra el esquema de la caja de fusibles del BMW X7, que es esencial para el correcto mantenimiento y reparación del vehículo. En este modelo, la caja de fusibles se encuentra típicamente en el compartimento del motor y en el interior del vehículo, a menudo cerca del salpicadero o en el maletero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos eléctricos del vehículo.
