Audi A5 y S5 (2010-2020) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Audi A5 y S5 (2010–2020), obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Audi A5 y S5 – diagrama de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Los fusibles del encendedor de cigarrillos y las tomas de corriente en el Audi A5 y S5 son los fusibles en el panel de fusibles rojo D n.º 1 (salida de la consola central trasera), n.º 2 (salida de la consola central delantera), n.º 3 (salida del maletero) y n.º 4 (encendedor de cigarrillos) en el maletero (2010-2011) o el fusible n.º 2 (panel de fusibles marrón C) en el maletero (2013-2016).
Ubicación de la caja de fusibles

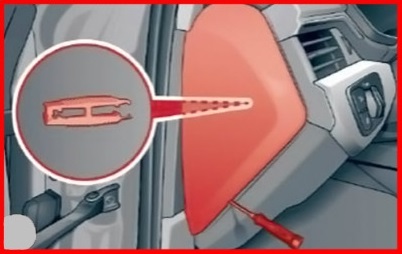

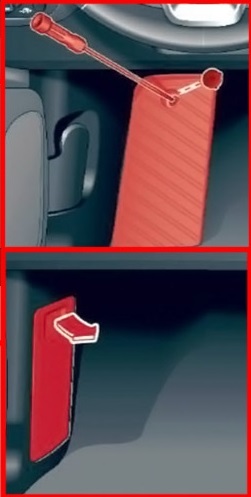

Cajas de fusibles del panel de instrumentos
Se encuentran a la derecha y a la izquierda del panel de instrumentos.
Maletero

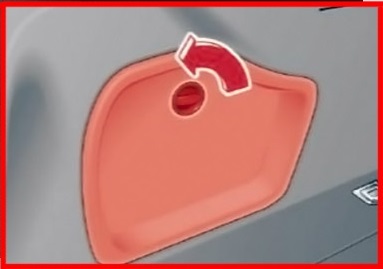

La caja de fusibles se encuentra a la derecha en el maletero.

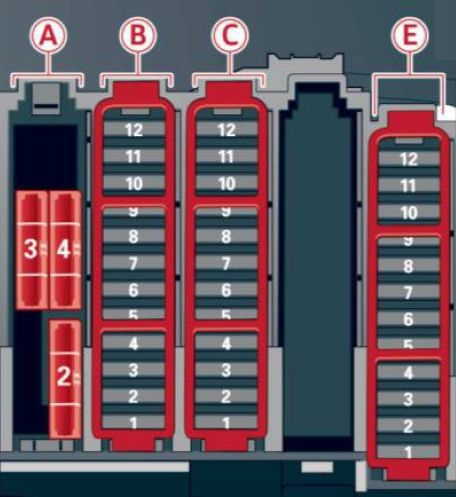

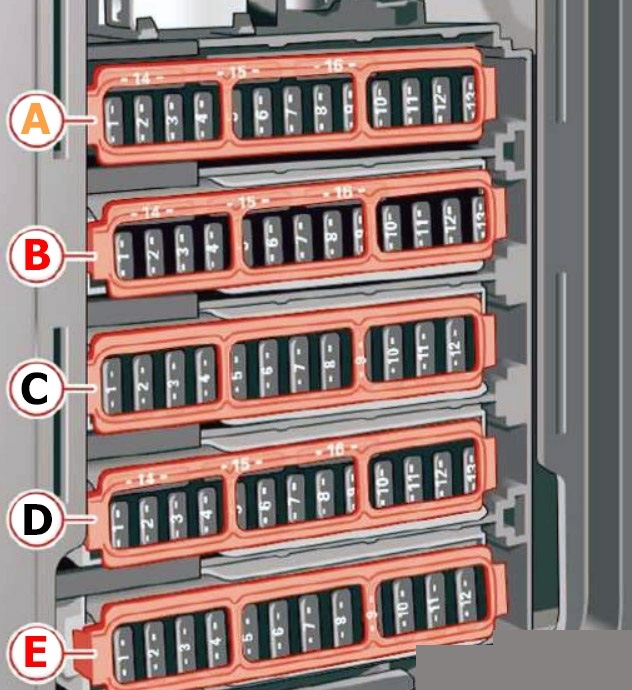

Diagrama de las cajas de fusibles
2010, 2011

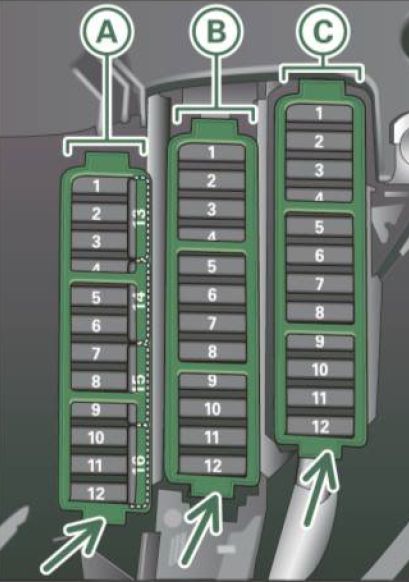

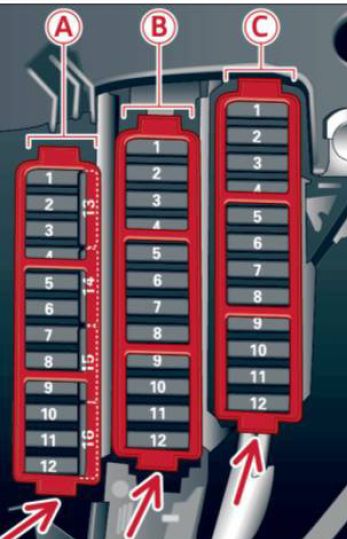

Panel de instrumentos del lado del conductor (izquierda)
Asignación de fusibles en el panel de instrumentos (lado del conductor) (2010, 2011)
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Placa negra A | ||
| 1 | Dirección dinámica | 5 |
| 2 | — | — |
| 3 | HomeLink | 5 |
| 4 | Asistente de mantenimiento de carril | 10 |
| 5 | Control de climatización | 5 |
| 6 | Ajuste de intensidad del faro derecho | 5 |
| 7 | Ajuste de intensidad del faro izquierdo | 5 |
| 8 | Módulo de control del sistema eléctrico del vehículo 1 | 5 |
| 9 | Control de crucero adaptativo | 5 |
| 10 | Transmisión | 5 |
| 11 | Boquillas de limpiaparabrisas calefactadas | 5 |
| 12 | Control de climatización | 5 |
| 13 | Preparación para teléfono móvil | 5 |
| 14 | Airbag | 5 |
| 15 | Terminal 15 | 25 |
| 16 | Terminal 15 motor | 40 |
| Placa marrón B | ||
| 1 | Espejo interior con atenuación automática | 5 |
| 2 | — | — |
| 3 | Bomba de gasolina | 25 |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 4 | Bomba de agua auxiliar 3.2 l FSI | 5 |
| 5 | Calefacción del asiento izquierdo con/sin ventilación | 15 / 30 |
| 6 | Programa electrónico de estabilidad | 10 |
| 7 | Bocina | 25 |
| 8 | Motor del regulador de la ventana de la puerta izquierda | 30 |
| 9 | Motor del limpiaparabrisas | 30 |
| 10 | Programa electrónico de estabilidad | 25 |
| 11 | Módulo de control de la puerta del lado del conductor I | 15 |
| 12 | Sensor de lluvia y luz | 5 |
| Panel rojo C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Soporte lumbar | 10 |
| 4 | Dirección dinámica | 35 |
| 5 | — | — |
| 6 | Módulo de control del sistema eléctrico del vehículo 1 | 35 |
| 7 | Módulo de control del sistema eléctrico del vehículo 1 | 20 |
| 8 | Módulo de control del sistema eléctrico del vehículo 1 | 30 |
| 9 | Motor del regulador de la ventana de la puerta trasera izquierda | 7,5 |
| 10 | Módulo de control del sistema eléctrico del vehículo 1 | 30 |
| 11 | Motor del regulador de la ventana de la puerta trasera derecha | 7,5 |
| 12 | Electrónica de confort | 5 |

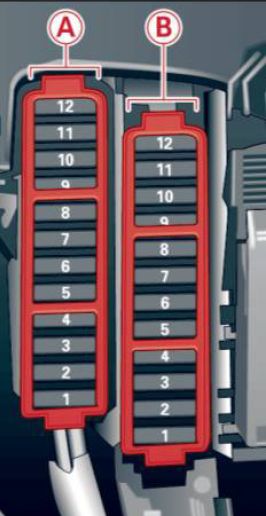

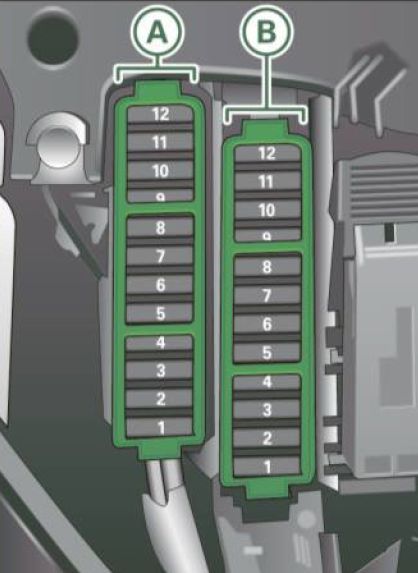

Panel de instrumentos, lado derecho
(2010, 2011)
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Panel negro A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Módulo del interruptor de la columna de dirección | 5 |
| 6 | Programa electrónico de estabilidad | 5 |
| 7 | Conector de diagnóstico terminal 15 | 5 |
| 8 | Gateway (interfaz de diagnóstico Databus) | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Número | Descripción | Amperios [A] |
|---|---|---|
| Panel marrón B | ||
| 1 | Reproductor de CD/DVD | 5 |
| 2 | Módulo del interruptor de selección de tracción Audi | 5 |
| 3 | MMI/Radio | 5 / 20 |
| 4 | Panel de instrumentos | 5 |
| 5 | Gateway (módulo de control del panel de instrumentos) | 5 |
| 6 | Encendido | 5 |
| 7 | Interruptor giratorio de luces | 5 |
| 8 | Ventilador del sistema de climatización | 40 |
| 9 | Bloqueo de la columna de dirección | 5 |
| 10 | Control de climatización | 10 |
| 11 | Conector de diagnóstico terminal 30 | 10 |
| 12 | Módulo del interruptor de la columna de dirección | 5 |

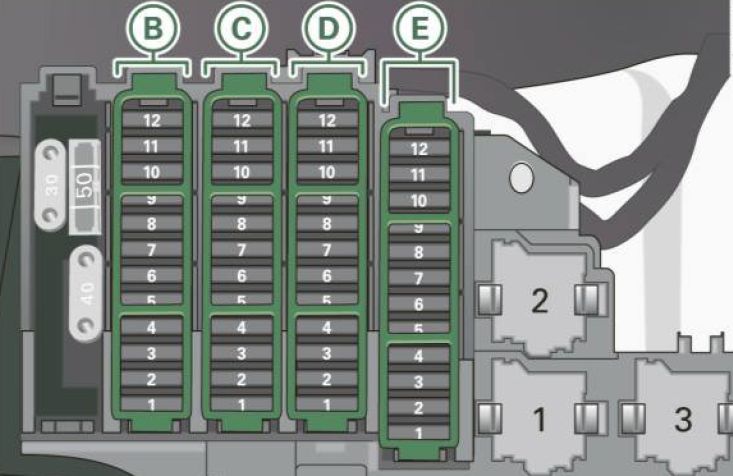

Maletero
(2010, 2011)
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Placa negra B | ||
| 1 | Alimentación de la unidad de control del módulo superior | 10 |
| 2 | Unidad de control del remolque | 15 |
| 3 | Unidad de control del remolque | 20 |
| 4 | Unidad de control del remolque | 20 |
| 5 | Freno de estacionamiento electromecánico | 5 |
| 6 | Control electrónico de absorción | 15 |
| 7 | Freno de estacionamiento electromecánico | 30 |
| 8 | Unidad de control del sistema eléctrico del vehículo 2 | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Unidad de control del sistema eléctrico del vehículo 2 | 30 |
| 11 | Unidad de control del sistema eléctrico del vehículo | 20 |
| 12 | Clip 30 | 5 |
| Placa marrón C | ||
| 1 | Unidad de control de la tapa del maletero;
Unidad de control del sistema eléctrico del vehículo. |
30 |
| 2 | Calefacción del asiento delantero derecho | 15 |
| 3 | Ruta del convertidor DC-DC 1 | 40 |
| 4 | Ruta del convertidor DC-DC 2 | 40 |
| 5 | — | — |
| 6 | Calefacción de la cabina superior derecha | 30 |
| 7 | Freno de estacionamiento electromecánico | 30 |
| 8 | Calefacción de los asientos traseros | 30 |
| 9 | Unidad de control de la puerta del lado del pasajero | 30 |
| 10 | Calefacción de la cabina superior izquierda | 30 |
| 11 | Unidad de control de la puerta del lado del pasajero | 15 |
| 12 | — | — |
| Número | Descripción | Amperios [A] |
|---|---|---|
| Panel rojo D | ||
| 1 | Salida de la consola central trasera | 15 |
| 2 | Salida de la consola central delantera | 15 |
| 3 | Salida del maletero | 15 |
| 4 | Encendedor de cigarrillos | 15 |
| 5 | V6FSI | 5 |
| 6 | Suministro de entretenimiento para los asientos traseros | 5 |
| 7 | Sistema de estacionamiento | 7,5 |
| 8 | — | — |
| 9 | Interruptor del freno de estacionamiento electromecánico | 5 |
| 10 | Asistente lateral Audi | 5 |
| 11 | Calefacción de los asientos traseros | 5 |
| 12 | Terminal 15 de los módulos de control | 5 |
| Panel negro E | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Amplificador DSP;
Radio. |
30 / 20 |
| 4 | MMI | 7,5 |
| 5 | Preparación radio/navegación/teléfono móvil | 7,5 |
| 6 | Cámara trasera | 5 |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
2013, 2014, 2015, 2016
Panel de instrumentos del lado del conductor (cabina izquierda)
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Placa negra A | ||
| 1 | Dirección dinámica | 5 |
| 2 | Control electrónico de estabilidad (módulo) | 5 |
| 3 | Sensor de presión del sistema de climatización;
Freno de estacionamiento electromecánico; Homelink; Espejo interior con atenuación automática; Sensor de calidad del aire; Sensor de aire exterior; Control electrónico de estabilidad (botón). |
5 |
| 4 | — | — |
| 5 | Activador de sonido | 5 |
| 6 | Control de flujo de faros/luces delanteras (luces giratorias) | 5/7,5 |
| 7 | Faro (luces giratorias) | 7,5 |
| 8 | Módulos de control (freno de estacionamiento electromecánico, amortiguador, cuatro deportes);
Convertidor DC-DC. |
5 |
| 9 | Control de crucero adaptativo | 5 |
| 10 | Sensor de cambio/sensor de embrague | 5 |
| 11 | Asistencia lateral | 5 |
| 12 | Control de flujo de faros;
Sistema de estacionamiento. |
5 |
| 13 | Airbag | 5 |
| 14 | Limpiaparabrisas trasero (allroad) | 15 |
| 15 | Fusible auxiliar (panel de instrumentos) | 10 |
| 16 | Pinzas de fusible auxiliar 15 (compartimento del motor) | 40 |
| Placa marrón B | ||
| 1 | — | — |
| 2 | Sensor de luz de freno | 5 |
| 3 | Bomba de combustible | 25 |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 4 | Sensor de embrague | 5 |
| 5 | Calefacción del asiento izquierdo con y sin ventilación | 15/30 |
| 6 | Control electrónico de estabilidad (eléctrico) | 5 |
| 7 | Bocina | 15 |
| 8 | Puerta delantera izquierda (control de ventana, cierre centralizado, espejo, interruptor, iluminación) | 30 |
| 9 | Motor del limpiaparabrisas delantero | 30 |
| 10 | Control electrónico de estabilidad (válvulas) | 25 |
| 11 | Modelos de dos puertas:
control de ventana trasera izquierda; Modelos de cuatro puertas: puerta trasera izquierda (control de ventana, cierre centralizado, interruptor, iluminación). |
30 |
| 12 | Sensor de lluvia y luz | 5 |
| Panel rojo C | ||
| 1 | — | — |
| 2 | — | — |
| 3 | Soporte lumbar | 10 |
| 4 | Dirección dinámica | 35 |
| 5 | Iluminación interior (Cabriolet) | 5 |
| 6 | Sistema de lavado del parabrisas;
Sistema de lavado de faros. |
35 |
| 7 | Módulo de control del sistema eléctrico del vehículo 1 | 20 |
| 8 | Módulo de control del sistema eléctrico del vehículo 1 | 30 |
| 9 | Motor de control de ventana trasera izquierda (Cabriolet)/techo corredizo | 7,5/20 |
| 10 | Módulo de control del sistema eléctrico del vehículo 1 | 30 |
| 11 | Control de ventana trasera derecha (motor de parasol Cabriolet) | 7,5/20 |
| 12 | Sistema de advertencia de alarma antirrobo | 5 |
Panel de instrumentos, lado derecho
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Placa negra A | ||
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | Módulo del interruptor de la columna de dirección | 5 |
| 6 | — | — |
| 7 | Conector de diagnóstico terminal 15 | 5 |
| 8 | Gateway (interfaz de diagnóstico Databus) | 5 |
| 9 | Calefactor auxiliar | 5 |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| Número | Descripción | Amperios [A] |
|---|---|---|
| Panel marrón B | ||
| 1 | Reproductor de CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Panel de instrumentos | 5 |
| 5 | Gateway (módulo de control del panel de instrumentos) | 5 |
| 6 | Encendido | 5 |
| 7 | Interruptor de luces | 5 |
| 8 | Ventilador del sistema de climatización | 40 |
| 9 | Bloqueo de la columna de dirección | 5 |
| 10 | Sistema de climatización | 10 |
| 11 | Conector de diagnóstico terminal 30 | 10 |
| 12 | Módulo del interruptor de la columna de dirección | 5 |

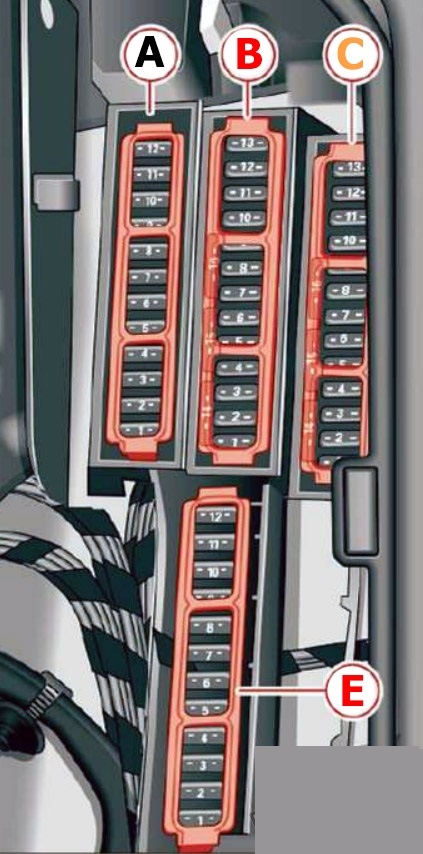

Maletero
| Número | Descripción | Amperios [A] |
|---|---|---|
| Número | Descripción | Amperios [A] |
| Panel negro A | ||
| 1 | — | 30 |
| 2 | Calefacción de la ventana trasera (cabriolet) | 30 |
| 3 | Cierre superior de alimentación (cabriolet) | 30 |
| 4 | Hidráulica superior (cabriolet) | 50 |
| Panel negro B | ||
| 1 | Módulo de control de la tapa del maletero (AllRoad);
Módulo de control de alimentación superior (cabriolet). |
30/10 |
| 2 | Spoiler trasero extensible (RS 5 Coupe) | 10 |
| 3 | — | — |
| 4 | — | — |
| 5 | Freno de estacionamiento electromecánico | 5 |
| 6 | Control electrónico de absorción | 15 |
| 7 | Freno de estacionamiento electromecánico | 30 |
| 8 | Iluminación exterior trasera | 30 |
| 9 | Cuatro Sport | 35 |
| 10 | Iluminación exterior trasera | 30 |
| 11 | Cierre centralizado | 20 |
| 12 | Clip 30 | 5 |
| Panel marrón C | ||
| 1 | Módulo de control de la tapa del maletero (allroad) | 30 |
| 2 | Tomas de 12 V;
Encendedor de cigarrillos. |
20 |
| Número | Descripción | Amperios [A] |
|---|---|---|
| 3 | Ruta del convertidor DC DC 1 | 40 |
| 4 | Ruta del convertidor DCDC 2;
Amplificador DSP; Radio. |
40 |
| 5 | Calefacción de la cabina superior derecha (Cabriolet) | 30 |
| 6 | — | — |
| 7 | Freno de estacionamiento electromecánico | 30 |
| 8 | — | — |
| 9 | Puerta delantera derecha (control de ventana, cierre centralizado, espejo, interruptor, iluminación) | 30 |
| 10 | Calefacción de la cabina superior izquierda (Cabriolet) | 30 |
| 11 | Modelos de dos puertas:
control de ventana trasera derecha; Modelos de cuatro puertas: puerta trasera derecha (control de ventana, cierre centralizado, interruptor, iluminación). |
30 |
| 12 | Preparación para teléfono móvil | 5 |
| Panel negro E | ||
| 1 | Calefacción del asiento delantero derecho | 15 |
| 2 | — | — |
| 3 | — | — |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Cámara trasera | 5 |
| 7 | Calefacción de la ventana trasera (allroad) | 30 |
| 8 | Entretenimiento en los asientos traseros | 5 |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
Audi A5 y S5 (2017-2020) – diagrama de la caja de fusibles
Año de fabricación: 2017, 2018, 2019, 2020.
Ubicación de la caja de fusibles
Habitáculo
Hay dos paneles de fusibles en el habitáculo.
El primero se encuentra en la parte delantera del salpicadero (lado del conductor).
El segundo se encuentra en el reposapiés del conductor en vehículos con volante a la izquierda o detrás de la cubierta en el espacio para los pies del pasajero delantero en vehículos con volante a la derecha.
Maletero
Se encuentra detrás del revestimiento en el lado izquierdo del compartimento trasero.
Diagramas de la caja de fusibles
Panel de fusibles del salpicadero

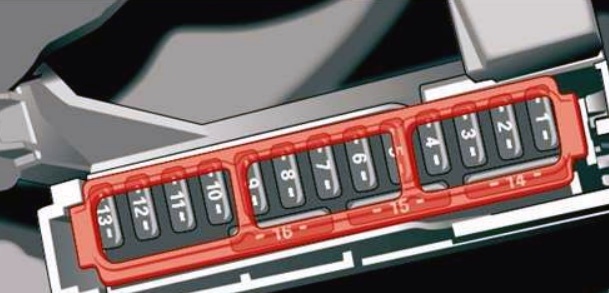

Asignación de fusibles en el lado izquierdo del salpicadero (2017-2019)
| Nº | Descripción |
|---|---|
| 1 | 2017-2018:
No utilizado; 2019: Apertura / arranque del vehículo (NFC) |
| 2 | Teléfono |
| 4 | Pantalla Head-up |
| 5 | Interfaz de música Audi;
Puerto de carga USB. |
| 6 | Controles de climatización delanteros |
| 7 | Bloqueo de la columna de dirección |
| 8 | Pantalla del sistema de infoentretenimiento |
| 9 | Panel de instrumentos |
| 10 | Unidad de infoentretenimiento |
| 11 | Interruptor de luces |
| 12 | Electrónica de la columna de dirección |
| 13 | 2017-2018:
No utilizado; 2019: Sensor de partículas para el aire acondicionado. |
| 14 | Sistema de infoentretenimiento |
| 16 | Calefacción del volante |
Caja de fusibles del reposapiés
Vehículos con volante a la izquierda
Vehículos con volante a la derecha

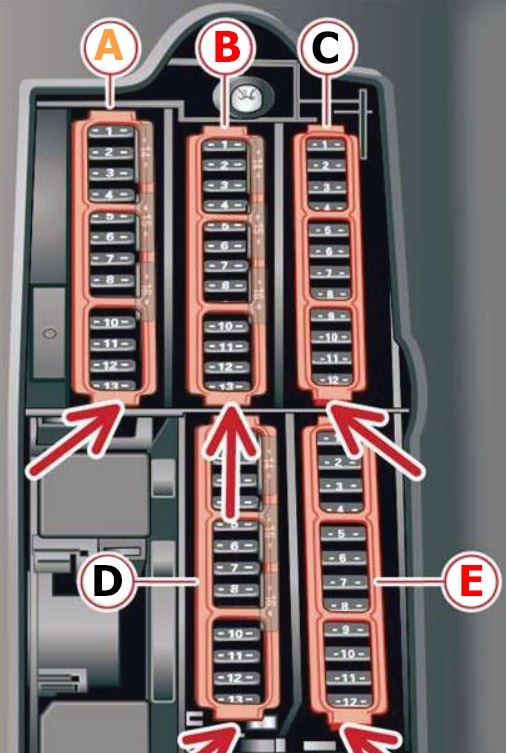

Asignación de fusibles en el reposapiés (2017-2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| Caja de fusibles A (marrón) | |
| A2 | 2017-2018:
Sensor de masa de aire; Ajuste del árbol de levas; Bomba del radiador de aire comprimido; 2019: Componentes del motor. |
| A3 | 2017-2018:
Válvulas de escape; Inyectores de combustible; Apertura del radiador; 2019: Válvulas de escape; Inyectores de combustible; Apertura del radiador; Calefacción de la carcasa del bloque. |
| A4 | 2017-2018:
Bomba de vacío; Bomba de agua caliente; Sensor de partículas; Sensor de biodiésel; 2019: Bomba de vacío; Bomba de agua caliente; Sensor de NOx; Sensor de partículas; Sensor de biodiésel; Válvulas de escape. |
| A5 | Sensor de luz de freno |
| A6 | Válvulas del motor;
Ajuste del árbol de levas. |
| A7 | 2017-2018:
Sensor de oxígeno calentado; Sensor de masa de aire; 2019: Sensores de oxígeno calentado; Sensor de masa de aire; Bomba de agua. |
| A8 | 2017-2018:
Bomba de agua; Bomba de alta presión; Válvula de regulación de alta presión; 2019: Bomba de agua; Bomba de alta presión; Válvula de regulación de alta presión; Sensor de masa de aire; Componentes del motor. |
| A9 | 2017-2018:
Bomba de agua caliente; 2019: Bomba de agua caliente; Relé del motor. |
| A10 | Sensor de presión de aceite;
Sensor de temperatura de aceite. |
| A11 | 2017-2018:
Sensor de posición del pedal del embrague; 2019: Sensor de posición del pedal del embrague; Arranque del motor; Bomba de agua |
| A12 | 2017-2018:
Válvulas del motor; 2019: Válvulas del motor; Soporte del motor |
| A13 | Ventilador del radiador |
| A14 | 2017-2018:
Inyectores de combustible; 2019: Inyectores de combustible; Módulo de control del motor. |
| A15 | 2017-2018:
Bobinas de encendido; 2019: Bobinas de encendido; Sensores de oxígeno calentado. |
| A16 | Bomba de combustible |
| Caja de fusibles B (roja) | |
| B1 | Sistema de alarma antirrobo |
| B2 | Módulo de control del motor |
| B3 | Soporte lumbar |
| B4 | Mecanismo de selección de la transmisión automática |
| B5 | Bocina |
| B6 | Freno de estacionamiento electromecánico |
| B7 | Módulo de control de la puerta |
| B8 | Iluminación interior del techo |
| B9 | 2017-2018:
No utilizado; 2019: Sistema de conexiones de advertencia. |
| B10 | Módulo de control del airbag |
| B11 | Control electrónico de estabilidad (ESC) |
| B12 | Conector de diagnóstico;
Sensor de luz y lluvia |
| B13 | Sistema de aire acondicionado |
| B14 | Módulo de control de la puerta delantera derecha |
| B15 | Compresor del aire acondicionado |
| B16 | 2017-2018:
No utilizado; 2019: Calefacción del cuello izquierdo. |
| Caja de fusibles C (negra) | |
| C1 | Calefacción de los asientos delanteros |
| C2 | Limpiaparabrisas |
| Nº | Descripción |
|---|---|
| C3 | Electrónica del faro izquierdo |
| C4 | Techo panorámico de cristal |
| C5 | Módulo de control de la puerta delantera izquierda |
| C6 | Tomas de corriente |
| C7 | 2017-2018:
Módulo de control de la puerta trasera derecha; 2019: Módulo de control de la puerta; Regulador de la ventanilla trasera derecha. |
| C8 | Módulo de control AWD |
| C9 | Electrónica del faro derecho |
| C10 | Limpiaparabrisas;
Lavafaros. |
| C11 | 2017-2018:
Módulo de control de la puerta trasera izquierda; 2019: Módulo de control de la puerta; Regulador de la ventanilla trasera izquierda. |
| C12 | 2017-2018:
No utilizado; 2019: Calefacción en el soporte |
| Panel de fusibles D (negro) | |
| D1 | 2017-2018:
Ventilación de los asientos, espejo retrovisor; Sistema de aire acondicionado; Control del sistema de aire acondicionado trasero; Calefacción del parabrisas; Calefacción del cuello; Luz de control del airbag del pasajero delantero; 2019: Ventilación de los asientos; Espejo retrovisor; Controles del aire acondicionado trasero; Calefacción del parabrisas; Calefacción del cuello; Luz de control del airbag del pasajero delantero; Diagnóstico de la puerta. |
| D2 | 2017-2018:
Puerta; Sistema de aire acondicionado; 2019: No utilizado. |
| D3 | Ajuste de sonido del elemento activo y sonido de escape |
| D4 | Sensor de posición del pedal del embrague |
| D5 | 2017-2018:
Arranque del motor; 2019: Arranque del motor; Desactivación en modo de emergencia. |
| D6 | 2017-2018:
No utilizado; 2019: Puerta. |
| D7 | Puerto de carga USB trasero |
| D8 | HomeLink (mecanismo de apertura de puertas de garaje) |
| D9 | 2017-2018:
Control de crucero adaptativo; 2019: Control de crucero adaptativo; Ajuste de distancia. |
| D10 | 2017-2018:
No utilizado; 2019: Sonido externo; Módulo de pedal. |
| D11 | Cámara de vídeo |
| D12 | Faro Matrix LED y faro LED derecho |
| D13 | Faro Matrix LED y faro LED izquierdo |
| D14 | 2017-2018:
No utilizado; 2019: Válvula de refrigeración del aceite de la transmisión |
| D15 | 2017-2018:
No utilizado; 2019: Alarma y sistema manos libres. |
| D16 | 2017-2018:
No utilizado; 2019: Preparación para el entretenimiento en los asientos traseros |
| Panel de fusibles E (rojo) | |
| E1 | Bobinas de encendido |
| E2 | 2017-2018:
No utilizado; 2019: Embrague del compresor, sistema GNC; Válvulas del motor. |
| E5 | 2017-2018:
Soporte del motor; 2019: Faro izquierdo |
| E6 | Transmisión automática |
| E7 | Panel de instrumentos |
| E8 | Sistema de aire acondicionado (ventilador) |
| E9 | 2017-2018:
Soporte del motor; 2019: Faro derecho. |
| E10 | Control dinámico |
| E11 | Arranque del motor |
Caja de fusibles del maletero
Asignación de fusibles en el maletero (2017-2019)
| Nº | Descripción |
|---|---|
| Nº | Descripción |
| Caja de fusibles A (negra) | |
| A2 | Calefactor del parabrisas |
| A3 | Calefactor del parabrisas |
| A5 | Control de suspensión |
| A6 | Transmisión automática |
| A7 | Calefactor de la luneta trasera |
| A8 | Calefacción de los asientos traseros |
| A9 | 2017-2018:
Luces traseras; 2019: Luces traseras del lado izquierdo. |
| A10 | 2017-2018:
Pretensor del cinturón de seguridad del lado izquierdo; 2019: Módulo de control del airbag. |
| A11 | 2017-2018:
Cierre centralizado; 2019: Cierre centralizado del maletero; Cierre del depósito; Parasol trasero. |
| A12 | 2017-2018:
Tapa del maletero eléctrica; Calefacción del cuello del lado izquierdo; 2019: Tapa del maletero. |
| Caja de fusibles B (roja) | |
| B6 | 2017-2018:
No utilizado; 2019: Interrupción de la alimentación de la batería. |
| Caja de fusibles C (marrón) | |
| C2 | Teléfono, m
Pretensor del cinturón de seguridad |
| C3 | Soporte lumbar |
| C4 | Audi Side Assist |
| C6 | 2017-2018:
Sensores ultrasónicos; 2019: Sensores ultrasónicos; Sistema de monitoreo de presión de neumáticos. |
| Nº | Descripción |
|---|---|
| C7 | 2017-2018:
No utilizado; 2019: Apertura / arranque del vehículo (NFC). |
| C8 | 2017-2018:
Módulo inteligente (depósito); 2019: Receptor de radio para calefacción; Módulo inteligente (depósito de combustible). |
| C9 | Módulo de control superior |
| C10 | 2017-2018:
No utilizado; 2019: Sintonizador de TV, puerta. |
| C11 | 2017-2018:
Batería de 12 V; 2019: Módulo de control auxiliar de la batería. |
| C12 | HomeLink (mecanismo de apertura de puertas de garaje) |
| C13 | Cámara de marcha atrás;
Cámaras periféricas. |
| C14 | Luces traseras derechas |
| C16 | Pretensor del cinturón de seguridad derecho |
| Panel de fusibles E (rojo) | |
| E1 | Calefacción del cuello derecho |
| E2 | 2017-2018:
Amplificador de audio; 2019: No utilizado |
| E3 | 2017-2018:
Calefacción AdBlue; 2019: Componentes del motor. |
| E 4 | Módulo de control superior |
| E5 | Gancho de remolque (luz derecha) |
| E7 | Gancho de remolque |
| E8 | Gancho de remolque (luz izquierda) |
| E9 | Gancho de remolque (toma de corriente) |
| E10 | Diferencial deportivo |
| E11 | 2017-2018:
Calefacción AdBlue; 2019: Componentes del motor. |
Acerca del Audi A5 y S5 (2010-2020)
Los modelos Audi A5 y S5, fabricados entre 2010 y 2020, representan una elegante combinación de diseño deportivo y tecnología avanzada. Estos vehículos son conocidos por su conducción dinámica y alto confort. El Audi A5 está disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecen diferentes niveles de rendimiento. Por otro lado, el Audi S5 es una versión más deportiva que ofrece un motor más potente y elementos deportivos, como asientos deportivos y una suspensión mejorada. Ambos modelos están equipados con las últimas tecnologías, incluyendo sistemas de asistencia avanzados y un sistema de infoentretenimiento de alta calidad, lo que los convierte en una opción ideal para aquellos que buscan una combinación de lujo y rendimiento.
Diagrama de la caja de fusibles del Audi A5 y S5
Esta página muestra el diagrama de la caja de fusibles para los modelos Audi A5 y S5, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles en estos modelos se encuentra generalmente en el habitáculo, debajo del salpicadero, y también en el compartimento del motor. Los diagramas de esta página muestran los fusibles individuales, sus números, valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave que garantiza la seguridad y fiabilidad de los sistemas eléctricos del vehículo.
