Volkswagen Sharan (7N1) (2010-2015) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Sharan (7N1) (2010–2015), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

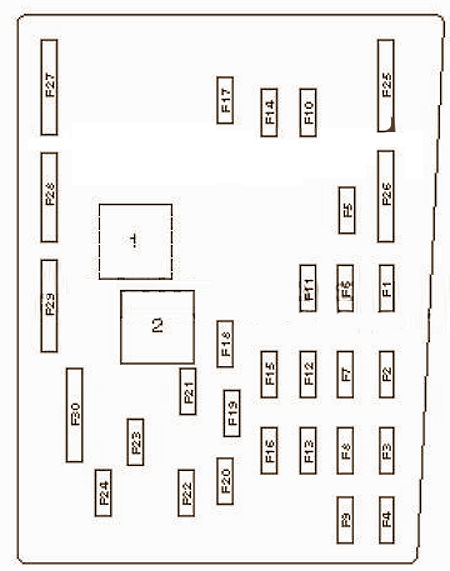

Número	Descripción	Amperaje [A]
F1	Bloque estabilizador de voltaje	30
F2	Unidad de control de alimentación	30
F3	ABS/ESP	30
F4	Unidad de control de alimentación; Circuito de alimentación; Iluminación izquierda.	30
F5	Unidad de control de batería	5
F6	Circuito de alimentación; Iluminación derecha.	30
F7	Relé de bocina de dos tonos; Relé de parabrisas calefactado.	25
F8	Amplificador de audio	30
F9	Sistema de audio; Navegación.	20
F10	Control del motor	30
F11	Unidad de diagnóstico	5
F12	Unidad mecatrónica DSG	15
F13	Relé principal	5
F14	Control del motor	10/30

F15	–
F 16	Control del motor	15/30
F17	15/20
F18	Bomba de combustible	30
F19	Limpiaparabrisas delantero	30
F20	Relé de la bomba de líquido refrigerante	15
F21	Calefactor auxiliar	20
F22	Relé de limpieza de faros	20/30
F23		15
F24		10
F25	Sistema ABS/ESP	40
F26	Unidad de control del ventilador del calefactor	40
F27	Circuitos principales de encendido	50
F28	Bujías incandescentes	50
F29		40
F30	Circuitos auxiliares	50

Leggere  Volkswagen Golf VI GTI (2010-2012) – caja de fusibles

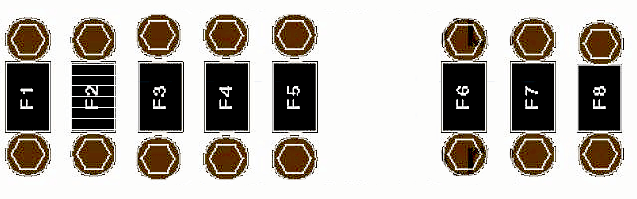

Esquema de alimentación

Número	Descripción	Amperaje [A]
1	Sistema de carga; Generador.	150/200
2	Dirección asistida	80
3	Unidad de control del motor del ventilador de refrigeración	80
4		80
5		100
6	Parabrisas calefactado	50
7	Calentador de líquido refrigerante	70
8	Fusible térmico 2. Puerta corredera trasera derecha. Fusible térmico 1. Ajusta la posición del asiento del conductor. Fusible térmico 1. Ajusta la posición del asiento del pasajero delantero	60

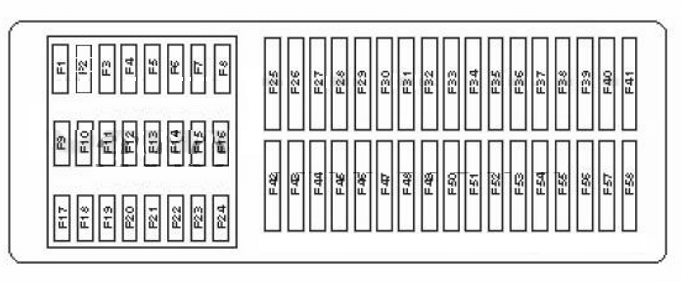

En el habitáculo

El salpicadero se encuentra en el lado del conductor.

Nº	Descripción	Amperaje [A]
F4	Relé del motor de arranque	10
F5	Sistema de control de suspensión	10
F9	SRS	7,5
F10	Equipamiento de vehículos especiales	5
F11	Sistema de control 4WD	10
F12	Faro de xenón (izquierdo)	10
F13		5
F14		7,5
F15		10
F 16	Faro de xenón (derecho)	10
F17	Teléfono	5
F18	Equipamiento de vehículos especiales	7,5
F20	ABS/ESP	5
F21	Aire acondicionado; Calefacción.	5
F24	Sistema de control remoto para cierre centralizado y arranque del motor	7,5
F26	Aire acondicionado; Calefacción.	5
F28	Motor del limpiaparabrisas trasero	10/15
F36	Freno de estacionamiento	30
F37		10/25
F38		10/30
F39	Unidad de control electrónico de la columna de dirección	7,5
F40	Sistema multimedia	5
F41	Panel de instrumentos	5
F42	Sistema de control de suspensión	15
F43	Asiento eléctrico	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Freno de estacionamiento	30
F50		30
F51	Calefacción del asiento	30
F52		20/30
F53	Conector de alimentación de accesorios	30
F54	Bloqueo de la columna de dirección	10
F55	Conector eléctrico para remolque	25
F56	Unidad de control del remolque	30
F57	Radio de dos canales	10
F58	Equipamiento de vehículos especiales	25

Leggere  Volkswagen Sharan (1996-2009) – caja de fusibles

Número	Descripción	Amperios [A]
F4	Relé del motor de arranque	10
F5	Sistema de control de suspensión	10
F9	SRS	7,5
F10	Equipamiento de vehículos especiales	5
F11	Sistema de control 4WD	10
F12	Faro de xenón (izquierdo)	10
F13		5
F14		7,5
F15		10
F 16	Faro de xenón (derecho)	10
F17	Teléfono	5
F18	Equipamiento de vehículos especiales	7,5
F20	ABS/ESP	5
F21	Aire acondicionado; Calefacción.	5
F24	Sistema de control remoto para cierre centralizado y arranque del motor	7,5
F26	Aire acondicionado; Calefacción.	5
F28	Motor del limpiaparabrisas trasero	10/15
F36	Freno de estacionamiento	30
F37		10/25
F38		10/30
F39	Unidad de control electrónico de la columna de dirección	7,5
F40	Sistema multimedia	5
F41	Panel de instrumentos	5
F42	Sistema de control de suspensión	15
F43	Asiento eléctrico	30
F44		25
F45		30
F46		30
F47		10
F48		15
F49	Freno de estacionamiento	30
F50		30
F51	Calefacción del asiento	30
F52		20/30
F53	Conector de alimentación de accesorios	30
F54	Bloqueo de la columna de dirección	10
F55	Conector eléctrico para remolque	25
F56	Unidad de control del remolque	30
F57	Radio de dos canales	10
F58	Equipamiento de vehículos especiales	25

En el maletero

Nº	Descripción	Amperaje [A]
F1	Puerta corredera eléctrica izquierda	40
F2	Control de apertura/cierre del portón trasero	30
F3	Unidad de control del remolque	30
F4	30
1	Relé de alimentación del conector del remolque

Acerca del Volkswagen Sharan (7N1) (2010-2015)

El Volkswagen Sharan (7N1) es un monovolumen familiar que se fabricó entre 2010 y 2015. Este modelo es conocido por su amplitud y confort, lo que lo hace ideal para viajes largos y excursiones familiares. El Sharan ofrece diversas opciones de motorización, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El vehículo está equipado con tecnologías modernas y elementos de seguridad, lo que aumenta su atractivo para las familias que buscan un coche fiable y seguro.

Esquema de la caja de fusibles del Volkswagen Sharan (7N1)

Esta página muestra el esquema de la caja de fusibles del Volkswagen Sharan (7N1), que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo son en el compartimento del motor y en el interior del vehículo, generalmente en el lado del conductor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave que protege los circuitos eléctricos del vehículo contra sobrecargas y cortocircuitos.
