Volkswagen Sharan (1996-2009) – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Volkswagen Sharan (1996–2009), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.

Volkswagen Sharan – diagrama de la caja de fusibles

Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Sharan es el fusible 7 o 35 (dependiendo de la versión) en la caja de fusibles del habitáculo.

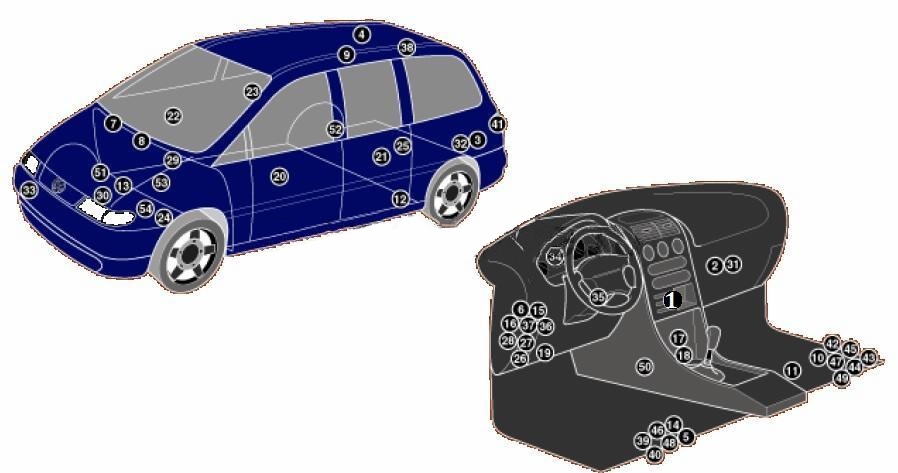

Ubicación

1	Unidad de control electrónico del aire acondicionado
2	Unidad de control del motor del ventilador de calefacción, delantero (con control automático de temperatura)
3	Unidad de control del motor del ventilador de calefacción trasero (con control automático de temperatura)
4	Amplificador de señal de antena – detrás del panel del techo
5	Centralita antirrobo Centralita de bloqueo central – debajo del asiento del conductor (^ 08/97)
6	Centralita antirrobo – en la unidad multifunción (09/97 ^)
7	Sistema de señalización antirrobo – resonador del sistema de admisión (^ 04/00)
8	Sistema de señalización antirrobo – resonador del sistema de admisión (05/00 ^)
9	Antena de audio – ventana trasera derecha
10	Batería auxiliar – debajo del asiento del pasajero, si está presente
11	Relé de batería auxiliar (11/98 ^) – debajo del asiento delantero derecho
12	Unidad de control de calefacción auxiliar
13	Batería de la batería
14	Centralita de bloqueo central – en la unidad del sistema antirrobo – debajo del asiento del conductor (^ 08/97)
15	Centralita de bloqueo central – en la unidad multifunción (09/97 ^)
16	Unidad de control (alarma) — caja de fusibles/relés 2 en el salpicadero
17	Unidad de control del control de crucero (tempomat)
18	Conector de diagnóstico (DLC) – ^ 04/00 – debajo del encendedor de cigarrillos delantero
19	Conector de diagnóstico (DLC) – 05/00 ^
20	Unidad de control de la ventanilla eléctrica delantera izquierda – puerta
21	Unidad de control de la ventanilla eléctrica trasera izquierda – puerta
22	Controlador del elevalunas delantero derecho – puerta
23	Controlador de la ventanilla trasera derecha – puerta
24	Unidad de control del motor del ventilador de refrigeración
25	Unidad de control electrónico 4WD – en la articulación
26	Caja de fusibles / relés, juego de indicadores 1 – en la unidad multifunción (09/97 ^)
27	Panel de caja de fusibles / relés 2

28	Panel de caja de fusibles / relés 3
29	Caja de fusibles / relés, compartimento del motor 1
30	Caja de fusibles / relés, compartimento del motor 2
31	Resistencia del motor del ventilador de calefacción, delantero (ajuste manual de temperatura)
32	Resistencia del motor del ventilador de calefacción, trasero (ajuste manual de temperatura)
33	Señales acústicas – detrás del parachoques
34	Unidad de control del inmovilizador – detrás del juego de indicadores
35	Antena de anillo del inmovilizador – cerca del encendido
36	Relé de intermitentes – en la unidad de control multifunción
37	Unidad de control multifunción – en la caja de fusibles / relés 1 del salpicadero – funciones: desempañado del parabrisas / desempañado de la luneta trasera, limpiaparabrisas delanteros / limpiaparabrisas trasero, intermitentes, luces de emergencia, iluminación interior, elevalunas eléctricos, cierre centralizado, cierre centralizado con mando a distancia, sistema antirrobo
38	Antena para sistema de navegación, teléfono
39	Controlador de asistencia al aparcamiento – debajo del asiento del conductor
40	Señalizador del sistema de aparcamiento, delantero – debajo del asiento del conductor
41	Señalizador del sistema de aparcamiento, trasero – debajo de la cubierta de la luz trasera
42	Fusible auxiliar (30A / 40A), batería auxiliar – debajo del asiento delantero derecho
43	Fusible auxiliar (30A), calefacción auxiliar (09.01 ^) – debajo del asiento delantero derecho
44	Fusible auxiliar (15A), toma de corriente para accesorios 1 ^ 1/98 – 05/00) – debajo del asiento delantero derecho
45	Fusible auxiliar (15A), toma de corriente adicional 2 ^ 1/98 – 05/00) – debajo del asiento delantero derecho
46	Controlador de calefacción del asiento, lado del conductor – debajo del asiento del conductor
47	Controlador de calefacción del asiento, lado del pasajero – debajo del asiento del pasajero
48	Sensor de colisión lateral, lado del conductor – debajo del asiento del conductor
49	Sensor de colisión lateral, lado del pasajero – debajo del asiento del pasajero
50	Unidad de control electrónico SRS
51	Sensor de altura de la carrocería, delantero – control del ángulo de los faros en el estabilizador
52	Sensor de altura de la carrocería, trasero – ajuste del ángulo de los faros – semieje trasero derecho
53	Unidad de control electrónico de la transmisión – compartimento del motor, izquierda
54	Sensor de velocidad del vehículo – en el punto de control

Habitáculo

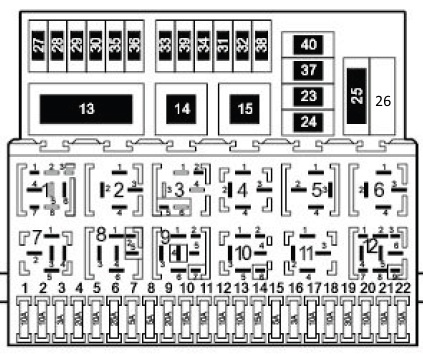

Las principales cajas de fusibles y relés se encuentran en el lado izquierdo del salpicadero, detrás de una cubierta protectora. Detrás de ella hay otra caja de relés.

Caja de fusibles – descripción de los fusibles del vw sharan

1	–
2	(72) Relé del limpiaparabrisas trasero
3	(30/109) Relé de control del motor – ADY / AKT / 1Z / AHU / AFN
4	(18) Relé de circuitos de alimentación auxiliar
5	–
6	(21/22) Relé de alarma
7	(95) Relé de la bomba del lavaparabrisas de los faros
8	(19/99) Relé de funcionamiento intermitente de los limpiaparabrisas delanteros
9	(36) Señal acústica de los faros
10	(53) Relé de las luces antiniebla
11	(53) Relé de la bocina
12	(167) Relé de la bomba de combustible – AAA / ADY / AKT
13	(128) Relé para encender las luces de carretera
14	(169) Relé de la luneta trasera térmica
15	(53/204) Relé del motor del limpiaparabrisas delantero
F1	(10A) Faro izquierdo – luz de cruce, ángulo del faro izquierdo
F2	(10A) Faro derecho – luz de cruce, ajuste de los faros derechos
F3	(3A) Luces de matrícula
F4	(20A) Limpiaparabrisas; Lavaparabrisas trasero; Sistema de luces diurnas; Motor del ventilador del aire acondicionado/calefacción – trasero.
F5	(10A) Limpiaparabrisas delantero; Calentadores de las boquillas del lavaparabrisas delantero.
F6	(25A) Sistema de aire acondicionado; Motor del ventilador del aire acondicionado/calefacción.
F7	(5A) Luz lateral/trasera derecha; Luz del compartimento del motor.
F8	(5A) Luces izquierdas
F9	(20A) Luneta trasera térmica; Relé de descongelación.
F10	(15A) Luces antiniebla traseras
F11	(10A) Faro izquierdo
F12	(10A) Faro derecho

F13	(10A) Bocina
F14	(15A) Luz(es) de marcha atrás; Control de crucero; Relé de la luneta delantera térmica; Cierre centralizado; Elevalunas eléctricos; Retrovisores eléctricos; Calefacción de asientos, aire acondicionado; Calefacción estacionaria; Sistema 4WD; Transmisión automática; Iluminación del selector de la transmisión automática.
F15	(5A / 10A) Sistema de gestión del motor; Inmovilizador; Iluminación del selector de la transmisión; Calentador de la válvula de ventilación del bloque; Válvula del sistema de recirculación de gases de escape (EGR); Válvula de la batería de vapor de combustible.
F 16	(3A) Reloj; Luz interior – delantera; Luz de la guantera; Relé del desempañador de la luneta trasera; Juego de indicadores.
F17	(10A) Intermitentes
F18	(10A) Bomba de combustible sonda lambda calentada – AAA / ADY / AKT
F19	(30A) Módulo de control del motor del ventilador de refrigeración; Motor del ventilador de refrigeración.
F20	(10A) Interruptor de las luces de freno (sensor de posición del pedal de freno)
F21	(10A) Juego de indicadores; Reloj; Sistema de audio; Cambiador de CD; Amplificador de audio; Luces interiores; Techo practicable.
F22	(10A) Aire acondicionado; Conector de diagnóstico (DLC).
F23	(7,5 A) Módulo de control del motor del ventilador de refrigeración; Motor de la bomba de refrigerante; Embrague magnético del compresor del aire acondicionado.
F24	(30A) Limpiaparabrisas delantero
F25	(60A) Bujías de encendido
F26	Reserva
F27	(50A) Luneta delantera térmica
F28	(30A) Módulo de control del ABS
F29	(30A) Módulo de control del ABS
F30	(10A) Cierre centralizado
F31	(10A) Cierre centralizado; Bocina antirrobo.
F32	(10A) Cierre centralizado; Luces de advertencia – sistema antirrobo.
F33	(25A / 30A) Calefacción auxiliar
F34	(25A) Motor del ventilador del aire acondicionado/calefactor – trasero
F35	(20A) Encendedor de cigarrillos; Conector eléctrico para remolque; Conectores de alimentación de la carrocería.
F36	(10A) Teléfono
F37	(30A) Elevalunas eléctricos
F38	(20A) Reserva
F39	(25A) Módulo Climatronic delantero
F40	(5A) Velocidad del relé 1 y 2 del motor del ventilador de refrigeración

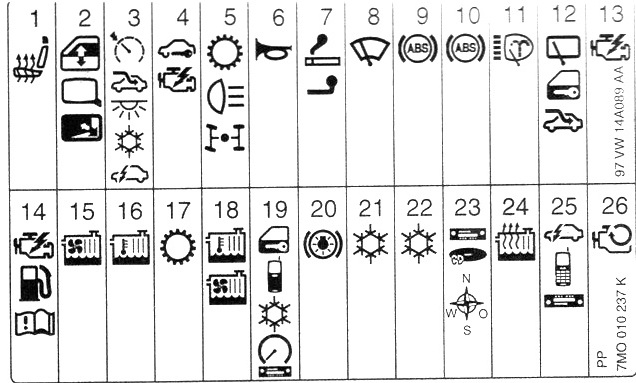

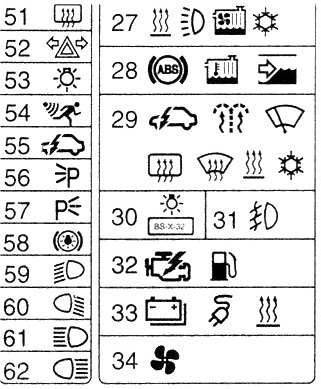

Tipo 2

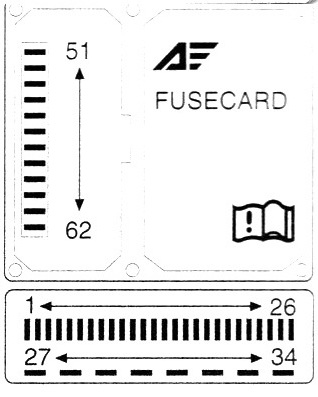

La lista de fusibles se encuentra en una etiqueta situada en la parte posterior de la cubierta protectora.

Propósito

1	(20A) Asientos calefactables
2	(10A) Elevalunas eléctricos; Retrovisores eléctricos.
3	(5) Control de crucero; Techo practicable; Iluminación de la guantera; Reloj; Sistema de navegación; Sistema de aire acondicionado; Calefacción estacionaria; Unidad multifunción/salpicadero.
4	(10A) Gestión del motor; Inmovilizador; Calentador de la tapa de ventilación del bloque – AAA / AMY / ANU.
5	(15A) Luz(es) de marcha atrás; Transmisión automática (AT); Sistema AWD.
6	(10A / 25A) Señal acústica
7	(20A) Encendedor de cigarrillos
8	(30A) Limpiaparabrisas y lavaparabrisas delantero
9	(30A) Sistema antibloqueo (ABS)
10	(30A) Sistema antibloqueo (ABS)
11	(20A) Lavaparabrisas de los faros
12	(15A) Techo practicable; Reloj; Módulo multifunción: Cierre centralizado, Limpiaparabrisas y lavaparabrisas trasero.
13	(3A) Gestión del motor – gasolina
14	(10A/20A/25A/30A) Gestión del motor;
15	(30A) Motor del ventilador de refrigeración – AAA / AFN / AHU
16	(15A / 30A) Motor del ventilador de refrigeración (06/00 ^)
17	(10A) Transmisión automática
18	(5A/10A) Motor del ventilador de refrigeración
19	(5A) Cierre centralizado; Teléfono; Aire acondicionado; Juego de indicadores; Sistema de audio; Sistema de aparcamiento (11/98-05/00); Conector de diagnóstico (DLC).
20	(10A) Luces de freno
21	(25A/30A) Aire acondicionado
22	(25A/30A) Aire acondicionado
23	(10A) Sistema de audio; Cambiador de CD del sistema de audio; Sistema de navegación.

24	(25A) Calefacción auxiliar
25	(3A) Módulo multifunción; Teléfono; Sistema de audio.
26	(30A) Relé de bloqueo de arranque/relé de luces de marcha atrás
27	(25A) Sistema de aire acondicionado; Motor del ventilador de refrigeración.
28	(10A) Sistema antibloqueo (ABS); Motor del ventilador del refrigerante; Limpiaparabrisas y lavaparabrisas delantero.
29	(5A) Módulo multifunción; Calefacción de las boquillas del lavaparabrisas delantero; Limpiaparabrisas delantero (-^10/98); Luneta delantera térmica; Luneta trasera térmica; Calefacción auxiliar; Ventilación de la calefacción (-10/98); Aire acondicionado.
30	(3A) Luces de matrícula
31	(15A) Luces antiniebla
32	(3A/10A) Gestión del motor-ADY / AAAAJ H / AKT / ANU
33	(25A) Conector eléctrico para remolque; Conector de alimentación de la carrocería (12v); Batería auxiliar.
34	(25A) Sistema de calefacción y ventilación
51	(20A) Luneta trasera térmica
52	(20A) Intermitentes
53	(10A) Luces interiores
54	(10A) Sistema antirrobo
55	(5A) Luces de apertura de puertas; Juego de intermitentes; Sistema antirrobo; Cierre centralizado; Elevalunas eléctricos.
56	(5A) Intermitente lateral derecho; Luces de posición laterales traseras derechas.
57	(5A) Luces traseras izquierdas
58	(10A) Control del ángulo de los faros
59	(10A/15A) Faro izquierdo – luz de carretera
60	(10A/15A) Faro derecho – luz de carretera
61	(10A) Faro izquierdo – luz de cruce
62	(10A) Faro derecho – luz de cruce

Cajas de relés

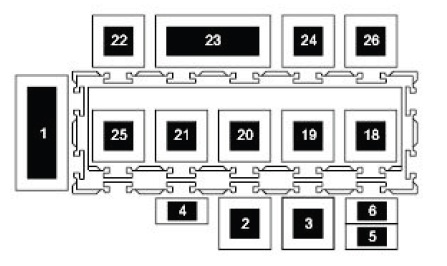

Tipo 1

Caja de fusibles

Diagrama

Funciones de los elementos

• 1 Diagnóstico del distribuidor
• 2 terminales de derivación 15a
• 3 terminales de derivación 58b
• Distribuidor de señal de 4 velocidades
• 5 Terminal de derivación 54
• 6 Distribuidor final desactivado por las puertas
• 18 – Relé de conmutación de altavoces de radio – teléfono
• 19 – Relé de luces diurnas (200)
• Reserva
• 31 – Relé de las ventanillas de ventilación traseras (149)
• 22 – Relé de la luneta delantera térmica (170)
• 23 – No utilizado
• 24 – Relé para elevalunas eléctricos (53)
• 25 – Relé del ventilador de entrada del calefactor trasero (94)
• 26 – Relé de advertencia de cinturón de seguridad desabrochado

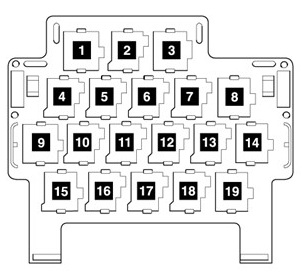

Tipo 2

Caja de fusibles

Propósito

1	(361) Unidad de control de plegado de espejos
2	(361) Unidad de control de plegado de espejos
3	Relé de conmutación de altavoz de audio / teléfono
4	(94) Relé del motor del ventilador de calefacción – sin aire acondicionado
5	(53/131/181) Relé de desconexión del motor del ventilador de refrigeración (después de apagar el motor)
6	(175) Relé de bloqueo de arranque / relé de luces de marcha atrás
7	(106) Relé de calefacción auxiliar (^ 04/98)
8	(95) Relé de la bomba del lavaparabrisas de los faros
9	(200) Relé de luces diurnas – si está presente
10	(53/404) Relé de la bocina
11	(94) Relé del embrague electromagnético del compresor del aire acondicionado – AFN / AHU
12	(168) Relé del embrague electromagnético del compresor del aire acondicionado
13	(153) Diodo
14	(185) Relé del inmovilizador
15	(114) Relé del motor del ventilador de calefacción – calefacción auxiliar (^ 04/98)
16	(149) Relé de las ventanillas eléctricas traseras
17	(53/404) Relé de calefacción auxiliar
18	(94) Relé de la bomba de refrigerante
19	(109) Relé de control del motor

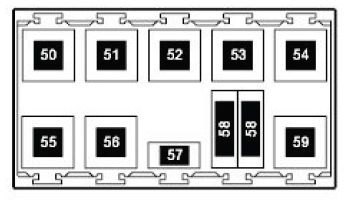

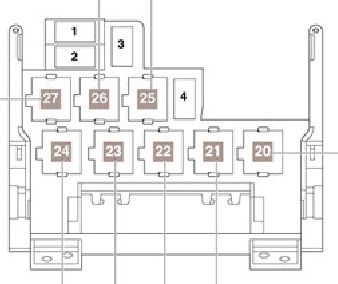

Caja de fusibles adicional

Descripción

1. 50A – Luneta delantera térmica
2. 50A – Bomba de aire adicional, 25A – Calefacción auxiliar
3. 25A – Calefacción auxiliar
4. 30A – Fusible separado para ventanillas – elevalunas

20	(404) Relé de funcionamiento de la calefacción auxiliar
21	(53) Relé del motor del limpiaparabrisas delantero; Relé del ventilador del radiador (361).
22	(53) Relé de la bomba de aire de descarga; Relé de los retrovisores exteriores calefactables (404).
23	(100) Relé de la luneta trasera térmica
24	(167) Relé de la bomba de combustible y del ventilador (53)
25	(53) Relé de calefacción del refrigerante
26	(100) Relé de los circuitos auxiliares de encendido
27	(114) Relé de desconexión del embrague magnético del compresor del aire acondicionado

Compartimento del motor

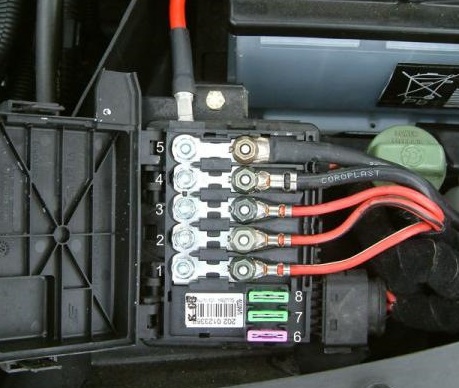

La caja de fusibles de alimentación principal se encuentra junto a la batería y está cubierta por una tapa.

Caja principal

Descripción

1. 60A – Bujías de encendido
2. 40A – Ventilador del radiador
3. 40/60A – Rotor del radiador
4. 110A – Interior del habitáculo
5. 150A – Alternador
6. 3A – Unidad multifunción
7. 30A – ABS
8. 30A – ABS (bomba)

En algunos modelos se instala una unidad adicional

Caja adicional

Descripción

• 50 – Relé de desconexión del aire acondicionado (114)
• 51 – Relé de desactivación del aire acondicionado (147)
• 52 – Reserva
• 53 – Reserva
• 54 – Relé de calefacción de alta potencia (103)
• 55 – Relé de luces de arranque y luces de marcha atrás (158)
• 56 – Relé de la bomba de aire (53)
• 57 – Relé de la bomba de aire secundaria
• 58 – Fusible del ventilador del radiador, bujías de encendido de los elementos calefactores para el refrigerante
• 59 – Relé de calefacción de baja potencia (103)

Acerca del Volkswagen Sharan (1996-2009)

El Volkswagen Sharan es un popular coche familiar que se fabricó entre 1996 y 2009. Este modelo se caracteriza por un interior espacioso que ofrece asientos cómodos para siete pasajeros. El Sharan estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, lo que permitía a los clientes elegir según sus preferencias y necesidades. El coche era conocido por su fiabilidad y practicidad, lo que lo convertía en una opción ideal para familias y viajes largos.

Diagrama de la caja de fusibles del Volkswagen Sharan

Esta página muestra el diagrama de la caja de fusibles del Volkswagen Sharan, que es esencial para identificar y solucionar problemas con el sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles en este modelo incluyen el área debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su estructura y función.
