Scania 4 (1994-2005) – Caja de fusibles
Scania 4 – esquema de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
El fusible del encendedor de cigarrillos (toma de corriente) en Scania 4 es el fusible 15 en la caja de fusibles.
El propósito de los fusibles y relés en Scania 4 puede variar de lo indicado y depende del año de fabricación y el nivel de equipamiento. ¡Verifique su diagrama en la parte posterior de la cubierta protectora o en otra documentación técnica!
Caja de fusibles y relés
El panel principal de fusibles y relés se encuentra en el salpicadero, en el lado del pasajero, detrás de la cubierta protectora.
Está compuesto por dos partes. A la izquierda se encuentran los fusibles y relés del equipo principal. A la derecha, los equipos adicionales están conectados a los fusibles.

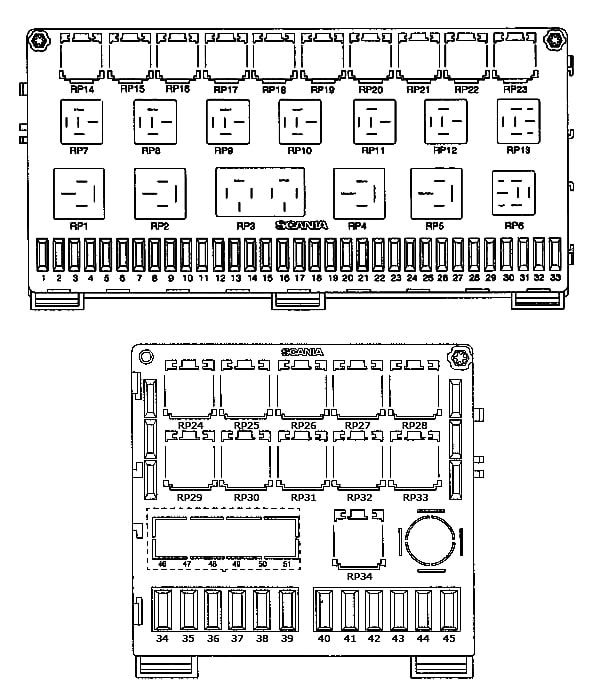

Esquema de la caja de fusibles
Tareas
- Odómetro, tacógrafo, pitido, diagnóstico ABS 10A
- Luces intermitentes, limitador de velocidad, limitador de presión del eje 10A
- Señales de marcha atrás 20A
- Freno motor, limitador de humos blancos 10A
- Transmisión 10A
- ABS, señales de frenado 20A
- Elevación del eje, bloqueo del diferencial, toma de fuerza, sensor de presión 10A
- Limpiaparabrisas, lavaparabrisas 20A
- Pitido, ventilador, aire acondicionado, módulo de temperatura 20A
- Suspensión neumática, ejes direccionales, retardador 10A
- Control de ventana del lado izquierdo 20A
- Control de ventana del lado derecho, faros antiniebla 20A
- ABS del remolque 30A
- Tacógrafo, odómetro, asiento 10A
- Iluminación interior, central, cerradura, encendedor de cigarrillos 20A
- Diagnóstico, iluminación local 20A
- Equipos de radio, asiento 20A
- Válvula de relé 20A
- Alimentación de la unidad de control del motor 20A
- Unidad de control del motor EDC, interrupción del suministro de combustible 10A
- EBS 30А
- Asientos y espejos calefactables 20A
- Unidad de control ABS del remolque 5A
- Ajuste de faros, secador de aire 20A
- Iluminación del salpicadero 10A
- Iluminación de trabajo, iluminación del techo 20A
- Contorno lateral izquierdo, luces de gálibo superiores 20A
- Tamaño derecho 20A
- Faros antiniebla delanteros y traseros 20A
- Luz de carretera izquierda 10A
- Luz de carretera derecha, iluminación local 10A
- Luz de carretera izquierda 10A
- Luz de carretera derecha, ajuste de altura de faros 10A
- Calentador auxiliar, inclinación de la cabina 20A
- Calentador, regulador de temperatura, nevera 10A
- Arranque de llama, toma de fuerza, encendedor de cigarrillos , alarma 10A
- Calentador de combustible 20A
- Arranque de llama, calentador de combustible, calefacción de asiento 10A
- Calentador de batería, aut. lubricante de chasis 10A
- Panorámica eléctrica, ordenador de a bordo FMS, móvil 20A
- Transmisión Opticruise, temporizador de bloqueo, alarma 10A
- EBS 20А
- Equipamiento opcional 20A
- Calefacción de filtro, equipamiento opcional 20A
- Equipamiento adicional 10A
Relés
| RP1 | Alimentación (bus 15, alimentación de fusibles 1-13, 18,21,23) |
| RP2 | Alimentación (bus 15, alimentación de fusibles 36,37) |
| RP3 | Faros con luces de cruce y carretera |
| RP4 | Cable de alimentación 61 (receptores con motor en marcha) |
| RP5 | Bus de alimentación 58 (luces de estacionamiento, retroiluminación) |
| RP6 | Limpiaparabrisas, funcionamiento intermitente |
| RP7 | Luces de freno |
| RP8 | Faros adicionales |
| RP9 | Potencia de la unidad de control electrónico del motor (EDC) |
| RP10 | Pitido |
| RP11 | Luces de marcha atrás |
| RP12 | Faros antiniebla delanteros |
| RP13 | Faros antiniebla traseros |
| RP14 | Bloque de diodos EDC |
| RP15 | Control de cambio de marchas |
| RP16 | ABS del remolque |
| RP17 | Reducción de la fuerza de frenado del eje adicional |
| RP18 | Según versión |
| RP19 | Ventilador de calefacción interior |
| RP20 | Ventilador de calefacción interior |
| RP21 | Faros adicionales |
| RP22 | Freno motor (según versión) |
| RP23 | Limitador de humos blancos, bloqueo del motor para el arranque (según versión) |
| RP24 | Aire acondicionado |
| RP25 | Aire acondicionado |
| RP26 | Calentador auxiliar |
| RP27 | Calentador auxiliar |
| RP28 | Calentador auxiliar |
| RP29 | Bloqueo del diferencial, ABS 6 canales (diagonal 1) |
| RP30 | Según versión ABS 6 canales (diagonal 2) |
| RP31 | Según versión luz de diagnóstico ABS 6 canales |
| RP32 | Arranque potente |
| RP33 | Calentador de combustible |
| RP34 | Reserva |
Acerca de Scania 4 (1994-2005)
Scania 4 es una serie de camiones fabricados por la empresa sueca Scania entre 1994 y 2005. Esta serie es conocida por su fiabilidad y rendimiento, lo que la convierte en una opción popular para el transporte de mercancías a larga distancia. Los modelos Scania 4 están equipados con varios tipos de motores, incluidos los de seis y ocho cilindros en línea, que ofrecen una amplia gama de opciones de potencia. Los vehículos de esta serie también son conocidos por su construcción robusta y tecnologías modernas que aumentan la seguridad y la comodidad del conductor.
Esquema de la caja de fusibles Scania 4
Esta página muestra el esquema de la caja de fusibles para los modelos Scania 4, que es esencial para el mantenimiento adecuado del sistema eléctrico del vehículo. La caja de fusibles suele estar ubicada en la cabina del conductor o en el compartimento del motor. Los esquemas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su configuración y uso correcto.
