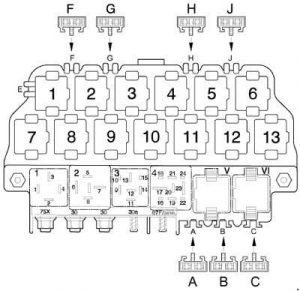

Volkswagen New Beetle (1998-2011) – caja de fusibles

Libre ^{* 2,7}

Fusible de la bomba de aire secundario -S130-.

Fusible del inmovilizador -S111- ^{* 4}

Fusible de telemática -S338- ^{* 5}

Fusible de la bomba de vacío de freno -S283- ^{* 2}

Fusible de la unidad mecatrónica

de la transmisión de doble embrague -S337- ^{* 6}

encima del panel de relés

interruptor del pedal del embrague -J434- (53) ^{* 9}

de circulación diurna -J89- (173) ^{* 10}

exterior -J99- (53) ^{* 11}

(solo para telemática)

la alarma antirrobo -J237-

(solo para telemática);

Relé de la tercera velocidad

del ventilador del radiador -J135- (100)

(solo motor 1.8 l);

Relé de la bomba de aire secundario -J299- (100)

(solo motores de gasolina, desde julio de 2005);

Relé de baja potencia térmica -J359- (100)

(solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006).

(solo para transmisión automática 01M)

Relé de bloqueo del motor de arranque -J207- (176)

(desde el año de modelo 2005; solo para transmisión automática de 6 velocidades

09G, con Tiptronic)

(solo para códigos de motor BPR, BPS,

solo modelos con motores diésel).

(solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006).

2 – modelos con transmisión automática, desde el año de producción 2004

3 – modelos con motor 1.8 l, año de producción 2003 a 2005

4 – hasta el año de producción 2003

5 – desde el año de producción 2004

6 – para modelos con código de motor BEW;

con transmisión DSG de doble embrague 02E;

desde el año de modelo 2004

7 – desde el modelo de julio de 2005

8 – solo códigos de motor ALH, ATD, AXR, BSW

9 – solo transmisión manual

10 – solo luces diurnas

11 – solo mercados estadounidenses; solo modelos

con control mecánico de ventanas

J131 – Unidad de control de calefacción del asiento del conductor (T6/5);

J132 – Unidad de control de calefacción del asiento delantero

del pasajero (T6b/5);

W6 – Iluminación del compartimento de las guanteras;

Z20 / Z21 – Elemento calefactor izquierdo/derecho

del limpiaparabrisas.

Bombilla del intermitente delantero

izquierdo/derecho;

M6 / M8 – Bombilla del intermitente trasero

izquierdo/derecho;

E20 – Interruptores y regulador de iluminación de instrumentos;

J5 – Relé de la luz antiniebla (4/86).

E159 – Interruptor de la válvula de recirculación

de aire fresco (T8b/5);

E184 – Interruptor de aire fresco y

recirculación de aire ^{* 1;}

E227 – Botón SET del control de crucero (CCS)

(T4q/3), solo CCS ^{* 1;}

E231 – Botón de calefacción de los espejos exteriores;

F36 – Interruptor del pedal del embrague (T4q/3);

F47 – Interruptor del pedal del freno;

G65 – Sensor de alta presión (T3e/3);

J89 – Relé de conmutación de las luces

de circulación diurna (8/86);

J255 – Unidad de control Climatronic (T16c/9) ^{* 1;}

J293 – Unidad de control del ventilador del radiador (T14/9);

J386 – Unidad de control de la puerta del conductor (T18d/3);

T16 – Conector de 16 pines, autodiagnóstico (T16/1T16/16);

V48 – Motor de control del ángulo del faro izquierdo ^{* 1;}

V49 – Motor de control del ángulo del faro derecho ^{* 1;}

Y2 – Máquina de reloj digital ^{* 2;}

Y7 – Espejo interior automático

antideslumbrante ^*2.

sistema central de confort (T23/5);

Libre, año de modelo 2004.

F125 – Interruptor multifunción (T10t/10) ^{* 2;}

G22 – Sensor del cuentakilómetros;

J226 – Bloqueo del motor de arranque y relé

de la luz de marcha atrás (T9/5);

K142 – Bombilla de advertencia de la posición

de la palanca P/N;

M16/M17 – Bombilla de marcha atrás izquierda/derecha;

T16 – conector de 16 pines, autodiagnóstico (T16/1).

J412 – Unidad de control de la electrónica para

el teléfono móvil (T18d/10) ^{* 3}

J104 – Unidad de control ABS (T47a/4);

G85 – Sensor de ángulo de dirección (T6k/5).

del salpicadero (T32/30);

J393 – Unidad de control del

sistema central de confort (T23/17);

modelos con control de ventanas solo desde 2003

R – Radio;

Y2 – Máquina de reloj digital,

del salpicadero (T32/1);

N110 – Válvula solenoide de bloqueo de la palanca de cambios.

J502 – unidad de control del monitor

de presión de neumáticos (T20b/3) ^{* 2.}

J271 – Relé de alimentación Motronic;

J393 – Unidad central del sistema de confort (T23/22),

modelos con control de ventanas desde el año de modelo 2003.

J217 – Unidad de control de la transmisión automática (T68/45);

J285 – Unidad de control en el panel

del salpicadero (T32/23);

Y2 – Máquina de reloj digital ^{* 2.}

J285 – Unidad de control en el panel

del salpicadero (T32/a17);

J607 – Relé del faro derecho y luces de carretera;

(para bombilla de descarga) ^{* 1;}

M32 – Bombilla del faro derecho;

luces de carretera (para bombilla de descarga) ^{* 1;}

M30 – Bombilla del faro izquierdo.

luces de carretera (para bombilla de descarga) ^{* 1}

M31 – Bombilla del faro derecho.

luces de carretera (para bombilla de descarga) ^{* 1;}

M29 – Bombilla del faro izquierdo.

del salpicadero (T32/26);

M3 – Bombilla del lado derecho ^{* 2;}

M22 – Bombilla de freno y luz trasera derecha;

M34 – Bombilla de posición delantera derecha ^{* 2;}

M36 – Bombilla de los intermitentes

delanteros derechos y bombilla;

bombilla de posición;

M38 – Bombilla de posición trasera derecha.

del salpicadero (T32/27);

M1 – Bombilla del lado izquierdo ^{* 2;}

M21 – Bombilla de freno y luz trasera izquierda;

M33 – Bombilla de posición delantera izquierda ^{* 2;}

M35 – Bombilla del intermitente delantero

izquierdo y bombilla de posición;

M37 – Bombilla de posición trasera izquierda.

J31 – Relé de lavado y limpiaparabrisas automático

(T18a/13), solo para sistema de lavado de faros

J255 – Unidad de control Climatronic (T16b/14) ^{* 1;}

V2 – Ventilador de aire fresco,

solo para Climatronic ^{* 1.}

Z1 – Calefacción de la ventana trasera.

J29 – Diodo de bloqueo, desde el año de modelo 2007;

U18 – toma de corriente de 12 V -2-;

U19 – toma de corriente de 12 V 3, en el maletero.

J17 – Relé de la bomba de combustible (T9/1) ^{* 3.}

J248 – Unidad de control del sistema de inyección directa;

de diésel (T121/37) ^{* 1;}

N30/N31/N32/N33/N83 – Inyector, cilindro ^{* 2;}

J623 – Unidad de control del motor (T80/4), solo código de motor CBPA ^{* 2;}

G70 – medidor de masa de aire, (T5d/2)

solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006

J248 – unidad de control del sistema de inyección directa

de diésel, (T94/18),

solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006

del techo corredizo (T6l/4).

J217 – Unidad de control de la transmisión automática (T68/23);

J539 – Unidad de control de asistencia de frenado (T6k/3).

CBPA N280 – Válvula de regulación del compresor

del sistema de aire acondicionado ^{* 2.}

de inyección directa de diésel (T121/2)

N146 – Actuador de dosificación ^{* 1.}

desde junio de 2003 hasta diciembre de 2006

J52 – Relé de las bujías de incandescencia

(solo códigos de motor ALH y BEW)

J299 – Relé de la bomba de aire secundario (T13/9) ^*3

J370 – Unidad de control para la activación de las bujías de incandescencia, (6/87)

solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006

N18 – Válvula de recirculación de gases de escape

(solo códigos de motor ALH y BEW);

N75 – Válvula solenoide de regulación de la presión de sobrealimentación

N79 – Elemento calefactor de la válvula de ventilación del bloque motor ^{* 3}

N108 – Activación de la válvula del inyector

(solo códigos de motor ALH y BEW)

N239 – Válvula de conmutación de la mariposa del colector de admisión

(solo códigos de motor ALH y BEW)

N205 – Válvula de regulación del árbol de levas

de las válvulas de admisión 1;

(solo códigos de motor ALH y BEW)

N249 – Válvula de recirculación de aire del turbocompresor

(solo códigos de motor ALH y BEW )

N345 – Válvula de conmutación del radiador de gases de escape

con recirculación de gases de escape,

solo código de motor BEW, desde junio de 2003 hasta diciembre de 2006

S130 – Fusible de la bomba de aire secundario ^{* 3}

V157 – Válvula del colector de admisión del motor,

solo código de motor BEW,

desde junio de 2003 hasta diciembre de 2006.

U10 – toma de corriente para remolque (T13/9) ^{* 3.}

J248 – Unidad de control del sistema de inyección directa

de diésel (T121 / 88),

códigos de motor ALH y BEW;

J271 – Relé de alimentación Motronic (1/30);

J393 – Sistema central de control de confort (T23/17),

modelos con control de ventanas;

J623 – Unidad de control del motor (T80 / 15), solo código de motor CBPA;

S283 – Fusible de la bomba de vacío de freno.

de la tapa del depósito;

E233 – Botón de liberación remota de la tapa trasera;

J386 – Unidad de control de la puerta del conductor (T29/19);

modelos con control de ventanas:

J387 – Unidad de control de la puerta delantera del pasajero (T29a/19);

modelos con control de ventanas:

J393 – Sistema central de control

de confort (T23/22) ^{* 3}

J4 – Relé de la bocina bitonal (3/30).

U5 – Toma de corriente de 12 V

U18 – Toma de corriente de 12 V -2-, desde 07.03

U19 – Toma de corriente de 12 V 3, en el maletero, desde 07.03

Libre ^{* 3}

G70/G42 – Medidor de caudal de aire/

Sensor de temperatura del aire de admisión,

código de motor BPS, solo BPR;

G108 – Sonda Lambda 2;

G130 – Sonda Lambda detrás del catalizador;

G465 – Sonda Lambda intermedia para el catalizador

de la primera fila, solo código de motor BPR;

J299 – Relé de la bomba de aire secundario (4/85) ^{* 1;}

N80 – Válvula solenoide del sistema

del filtro de carbón activo 1;

N112 – Válvula de entrada de aire secundario ^{* 1;}

V144 – Bomba de diagnóstico del sistema de alimentación.

F47 – Interruptor del pedal del freno;

J359 – Relé de baja potencia térmica;

J360 – Relé de alta potencia térmica;

N79 – Elemento calefactor de la válvula de ventilación del bloque motor.

del asiento del conductor (T6/4);

J132 – Unidad de control de calefacción

del asiento delantero del pasajero (T6b/4).

Relé de alta potencia térmica -J360- (100) ^{* 2}

Relé de baja potencia térmica -J359- (53) ^{* 2}

2 – solo motores diésel
