Volkswagen Caddy (2003-2015) – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Volkswagen Caddy (2003–2015), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y disposición de cada fusible.

Volkswagen Caddy (2003-2005) – diagrama de fusibles

Año de fabricación: 2003, 2004, 2005.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Caddy (2003-2005) es el fusible 47 en la caja de fusibles del compartimento del motor.

Ubicación

Diagrama de ubicación del fusible 47 del encendedor en Volkswagen Caddy (2003-2005).
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación
  1. Fusibles en el soporte de fusibles A -SA- (en la caja de electrónica, a la izquierda en el compartimento del motor)
  2. Fusibles en el soporte de fusibles B -SB- (a la izquierda en el compartimento del motor)
  3. Fusibles en el soporte de fusibles C -SC- (debajo del panel de control a la izquierda)

Ubicación del soporte de fusibles A (A -SA-)

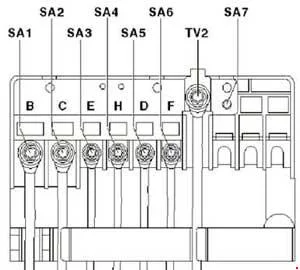

Detalle del soporte de fusibles A (A -SA-) para el encendedor del Caddy.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles A (A -SA-)
Número Amperaje [A] Descripción
1 150 Alternador -C- 90A / 110A
1 200 Alternador -C- 140A
2 80 Módulo de control de la dirección asistida -J500-; Motor electromecánico de la dirección asistida -V187-.
3 80 Regulador del ventilador del radiador -J293-; Ventilador del radiador -V7-; Ventilador del radiador en el lado derecho del radiador -V35-;
4 70 Unidad de control de la fuente de alimentación -J519-; Relé de liberación del contacto X -J59-; Fusible 7 en el bloque de fusibles -SC7-; Fusible 8 en el bloque de fusibles -SC8-; Fusible 28 en el bloque de fusibles -SC28- y -SC35-;
5 No utilizado
6 100 Fusibles en el bloque de fusibles C -SC-; Fusible 20 en el bloque de fusibles -SC20- y -SC24-; Fusible 42 en el bloque de fusibles -SC42- y -SC56-;
7 50 Fusibles en el bloque de fusibles C -SC-; Fusible 39 en el bloque de fusibles -SC39- y -SC41-;

Ubicación del soporte de fusibles de la caja E alta (B -SB-)

Vista del soporte de fusibles de la caja E alta (B -SB-) en el compartimento del motor.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles B (B -SB-)
Número Amperaje [A] Descripción
1 30 Módulo de control del ABS -J104-
2 30 Módulo de control del ABS -J104-
3 No utilizado
4 5 Unidad de control de la fuente de alimentación -J519-
5 20 Unidad de control de la fuente de alimentación -J519- Relé de dos tonos -J4-; Relé de la bocina -J413-; Bocina de alta frecuencia -H2-; Bocina de baja frecuencia -H7-;
6 20 Bobina de encendido 1 con etapa de salida -N70-; Bobina de encendido 2 con etapa de salida -N127-; Bobina de encendido 3 con etapa de salida -N291-; Bobina de encendido 4 con etapa de salida -N292-; Transformador de encendido -N152-;
7 5 Interruptor del pedal de freno -F47-; Módulos de control del motor; Sensor de posición del embrague -G476-;
8 10 Válvula de recirculación de gases de escape -N18-; Válvula solenoide del filtro de carbón activo 1 -N80-; Válvula de conmutación del colector de admisión con ajuste variable -N156-; Resistencia de protección -N235-; Actuador del ventilador del radiador -J293-; Motor de la válvula del colector de admisión -V157-;
9 10 Relé de la bomba de combustible -J17- (BDJ, BJB); Relé de las bujías de encendido -J52- (BDJ); Módulo de control automático del tiempo de encendido -J79- (BJB);
10 10 Válvula de recirculación de gases de escape -N18-; Válvula solenoide de control de presión de sobrealimentación -N75-; Válvula de conmutación del ventilador de recirculación de gases de escape -N345-;
11 25 Módulo de control Motronic -J220- (BCA); Módulo de control Simos -J361- (BGU, BSE, BSF)
11 30 Módulo de control del sistema de inyección directa diésel -J248- (BDJ, BJB).
12 15 Sonda Lambda -G39- (BCA); Sonda Lambda detrás del catalizador -G130- (BCA);
13 No utilizado
14 No utilizado
15 25 Motor de arranque -B-
16 15 Módulo de control de la electrónica de la columna de dirección -J527-
17 10 Unidad de control en el cuadro de instrumentos -J285-
18 No utilizado
19 15 Módulo de control con pantalla para el sistema de radio y navegación -J503-; Radio -R-;
20 10 Módulo de control de la electrónica del teléfono móvil -J412-
21 No utilizado
22 No utilizado
23 No utilizado
24 10 Interfaz de diagnóstico del bus de datos -J533-
25 No utilizado
26 5 Relé de alimentación de tensión del borne 30 -J317- (BDJ, BJB)
26 10 Módulo de control Motronic -J220- (BCA)
27 10 Calefacción para la válvula de ventilación del cárter de aceite -N79-
28 No utilizado
29 15 Inyector del cilindro 1 -N30- (BCA); Inyector del cilindro 2 -N31- (BCA); Inyector del cilindro 3 – N32- (BCA); Inyector del cilindro 4 -N33- (BCA);
30 20 Unidad de control de la calefacción auxiliar -J364-
31 30 Motor del limpiaparabrisas delantero -V-
32 10 Inyector del cilindro 1 -N30- (BGU); Inyector del cilindro 2 -N31- (BGU); Inyector del cilindro 3 -N32- (BGU); Inyector del cilindro 4 -N33- (BGU);
32 40 Bujía de encendido 1 -Q10- (BDJ); Bujía de encendido 2 -Q11-
33 15 Bomba de combustible -G6- (BCA, BGU)
33 40 Bujía de encendido 3 -Q12- (BDJ); Bujía de encendido 4 -Q13-
34 No utilizado
34 No utilizado
35 No utilizado
36 No utilizado
37 No utilizado
38 10 Regulador del ángulo de los faros -E102-; Actuador izquierdo de nivelación de faros -V48-; Actuador derecho de nivelación de faros -V49-
39 5 Sensor de nivel y temperatura del aceite -G266-; Unidad de control en el cuadro de instrumentos -J285-
40 20 Fusibles en el bloque de fusibles C -SC-; Fusible 1 en el bloque de fusibles -SC1- y -SC6-; Fusible 9 en el bloque de fusibles -SC9- y -SC16-; Fusible 25 en el bloque de fusibles -SC25- y -SC27-.
41 No utilizado
42 5 Relé de la bomba de combustible -J17- (BCA, BGU)
42 10 Medidor de masa de aire -G70- (BJB)
43 No utilizado
44 No utilizado
45 15 Sonda Lambda -G39- (BGU) Sonda Lambda detrás del catalizador -G130- (BGU)
46 No utilizado
47 40 Unidad de control de la fuente de alimentación -J519-, faro izquierdo
48 40 Unidad de control de la fuente de alimentación -J519-, faro derecho
49 No utilizado
50 No utilizado
51 40 Relé de la bomba de aire secundario -J299- (BGU); Motor de la bomba de aire secundario -V101-
51 50 Módulo de control automático del tiempo de encendido -J179- (BJB) Bujía de encendido 1 -Q10-; Bujía de encendido 2 -Q11-; Bujía de encendido 3 -Q12-; Bujía de encendido 4 -Q13-.
52 No utilizado
53 25 Controlador de la puerta del conductor -J386-; Controlador de la puerta del pasajero delantero -J387-
54 50 Controlador del ventilador del radiador -J293-; Ventilador del radiador -V7-; Ventilador del refrigerante derecho -V35-; Interruptor térmico del ventilador del radiador -F18-; Ventilador del radiador -V7-

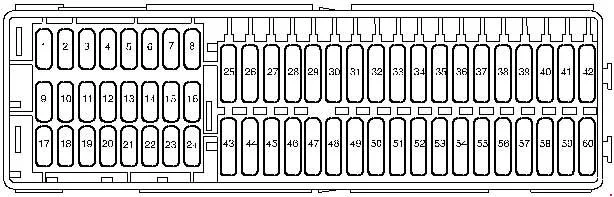

Ubicación de los fusibles en el soporte de fusibles C -SC-

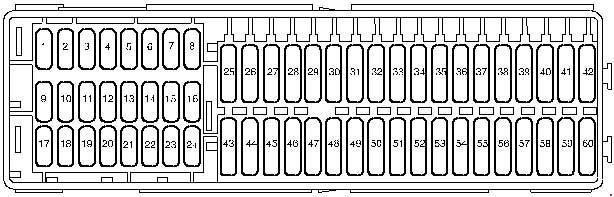

Disposición de los fusibles en el soporte C -SC- del Volkswagen Caddy.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles C (C -SC-)
Número Amperajes [A] Descripción
1 No utilizado
2 5 Unidad de control del detector de remolque -J345-
3 5 Interruptor de salida del calentador / calor -E16-; Transmisor de alta presión -G65-.
4 No utilizado
5 No utilizado
6 No utilizado
7 5 Regulador del asiento calefactable del conductor -E94-; Regulador del asiento calefactable del pasajero delantero -E95-.
8 5 Elemento calefactor de la boquilla del lavaparabrisas izquierdo -Z20-; Elemento calefactor de la boquilla del lavaparabrisas derecho -Z21-
9 5 Unidad de control del airbag -J234-; Luz de advertencia de desactivación del airbag lateral del pasajero -K145-.
10 5 Unidad de control de la electrónica del teléfono móvil -J412-
11 10 Controlador de la dirección asistida -J500-
12 No utilizado
13 No utilizado
14 5 Interruptor del sistema de control de tracción -E132-; Botón TCS y ESP -E256-; Unidad de control del ABS -J104-.
15 10 Interruptor de la luz de marcha atrás -F4-; Relé de funcionamiento del calentador auxiliar -J485- (a partir de mayo de 2004); Unidad de control con pantalla para el sistema de radio y navegación -J503- (equipo comercial) T16 -; Conexión para autodiagnóstico (T16 / 1)
16 5 Interfaz de diagnóstico del bus de datos -J533-
17 7.5 Luz trasera izquierda y luz antiniebla trasera -M41- (modelos sin cierre centralizado)
18 No utilizado
19 No utilizado
20 No utilizado
21 No utilizado
22 5 Receptor remoto para calentador auxiliar -R149-
23 10 Interruptor de las luces de freno -F-; Bombilla de la luz de freno izquierda -M9-; Bombilla de la luz de freno derecha -M10-; Bombilla de la luz de freno alta -M25-; Unidad de control del ABS -J104-.
24 10 Interruptor de la luz -E1-; Unidad de control del sistema de aire acondicionado -J301-; Conector de 16 pines -T16- (conector de autodiagnóstico T16 /16)
25 30 Unidad de control del asiento calefactable del conductor -J131-; Unidad de control del asiento calefactable del pasajero delantero -J132-.
26 10 J… – Unidad de control del motor
27 15 Motor del limpiaparabrisas trasero -V12- (a partir de mayo de 2004)
28 5 20 Interruptor de la luz -E1- (modelos con cierre centralizado); Interruptor de la luz antiniebla -E7- (modelos sin cierre centralizado); Interruptor de la luz antiniebla trasera -E18- (modelos sin cierre centralizado)
29 15 Compartimento del motor del limpiaparabrisas trasero -V12- (hasta abril de 2004)
30 25 Interruptor de la luz -E1- (modelos sin cierre centralizado); Fusible 37 en la base de fusibles C -SC37-; Fusible 38 en la base de fusibles C -SC38-
31 15 Relé de funcionamiento de la calefacción auxiliar -J485- (hasta abril de 2004)
32 15 Bomba del lavaparabrisas -V5-
33 No utilizado
34 No utilizado
35 40 Ventilador de aire fresco -V2- Relé de funcionamiento de la calefacción auxiliar -J485-
36 No utilizado
37 15 Bombilla del faro de cruce derecho -M31- (modelos sin cierre centralizado)
38 15 Bombilla del faro de cruce izquierdo -M29- (solo modelos sin cierre centralizado)
39 No utilizado
40 20 Unidad de control del detector de remolque -J345-
41 20 Toma de remolque -U10-
42 15 30 Toma de 12 V -U5- (cerca de la palanca del freno de mano) Toma de 12 V 2 -U18- (maletero a la izquierda)
43 15 Relé de la bomba de combustible eléctrica 2 -J49- (BCA, BGU); Relé de la bomba de combustible -J17- (BDJ, BJB); Bomba de presión del sistema de combustible -G6-
44 5 Sensor de vigilancia interior -G273-; Transmisor de inclinación del vehículo -G384-; Señal acústica -H12-
45 5 Unidad de control de selección de antena -J515-
46 7.5 Unidad de control de la fuente de alimentación -J519- (iluminación interior)
47 25 30 Encendedor de cigarrillos -U1- encendedor de cigarrillos trasero -U9-
48 20 Relé del sistema de lavafaros -J39-; Bomba del sistema de lavafaros -V11-;
49 10 Controlador de la puerta del conductor -J386-; Controlador de la puerta del pasajero delantero -J387-
50 No utilizado
51 No utilizado
52 25 Relé del ventilador de aire fresco -J13-; Unidad de control de la fuente de alimentación -J519-.
53 25 Controlador central del sistema de confort -J393-
54 No utilizado
55 No utilizado
56 No utilizado
57 No utilizado
58 No utilizado

Volkswagen Caddy – esquema de fusibles

Año de fabricación: 2005, 2006, 2007, 2008, 2009.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Caddy es el fusible 47 en la caja de fusibles del compartimento del motor.

Ubicación

Esquema de la ubicación del fusible 47 del encendedor en el Volkswagen Caddy.
Volkswagen Caddy – esquema de fusibles – ubicación
  1. Fusibles en el soporte de fusibles A -SA- (en la placa electrónica, a la izquierda en el compartimento del motor)
  2. Fusibles en el soporte de fusibles B -SB- (a la izquierda en el compartimento del motor)
  3. Fusibles en el soporte de fusibles C -SC- (debajo del panel de instrumentos a la izquierda)

Ubicación del soporte de fusibles A (A -SA-)

Ilustración del soporte de fusibles A (A -SA-) para el encendedor del Caddy.

Esquema de fusibles – ubicación de montaje del soporte de fusibles A (A -SA-)

VW Caddy – fusibles – descripción

Número Amperaje [A] Descripción
1 150 Alternador -C- 90A / 110A
1 200 Alternador -C- 140A
2 80 Módulo de control de la dirección asistida -J500-;

Motor electromecánico de la dirección asistida -V187-;

3 50 Regulador del ventilador del radiador -J293-;

Ventilador del radiador -V7-;

Ventilador del líquido refrigerante derecho -V35-;

Interruptor térmico del ventilador del radiador -F18-;

Ventilador del radiador -V7-.

3 80 Unidad de control del ventilador del radiador -J293-1 )
4 50 2)
80 3)
Unidad de control de la alimentación -J519- 2);

Relé de liberación del contacto X -J59- 2);

Fusible 7 en el soporte de fusibles -SC7-;

Fusible 8 en el soporte de fusibles -SC8-;

Fusible 28 en el soporte de fusibles -SC28- y -SC33-.

5 100 No se utiliza (de mayo de 2005 a noviembre de 2006);

Fusibles en el soporte de fusibles C -SC- (a partir de noviembre de 2006);

Fusible 20 en el soporte de fusibles -SC20- y -SC24-;

Fusible 42 en el soporte de fusibles -SC42- y -SC52- (hasta abril de 2009);

Fusible 42 en el soporte de fusibles -SC42- y -SC53- (a partir de mayo de 2009).

6 100 Fusibles en el soporte de fusibles C -SC- (de mayo de 2005 a noviembre de 2006);

Fusible 20 en el soporte de fusibles -SC20- y -SC24-;

Fusible 42 en el soporte de fusibles -SC42- y -SC52-;

No se utiliza (a partir de noviembre de 2006);

Relé de alta potencia -J360- (a partir de septiembre de 2007);

Elemento de calefacción auxiliar de aire -Z35-.

6 6) 50 Relé de baja potencia -J359- 4);

Elemento de calefacción auxiliar de aire -Z35-.

7 50 Fusibles en el soporte de fusibles C -SC-;

Fusible 39 en el soporte de fusibles -SC39- y -SC41- 5).

7 6) 100 Relé de alta potencia -J360- 5);

Elemento de calefacción auxiliar de aire -Z35-.

1) Solo modelos con ventilador de alta capacidad
2) Solo modelos con cierre centralizado
3) Solo modelos sin cierre centralizado
4) Solo modelos con dispositivo de remolque
5) Solo modelos con calefacción auxiliar (PTC)
6) a partir de mayo de 2008

Ubicación del soporte de fusibles de la caja E alta (B -SB-)

Ubicación del soporte de fusibles de la caja E alta (B -SB-) para el calefactor auxiliar.
Volkswagen Caddy – esquema de fusibles – ubicación de montaje del soporte de fusibles B (B -SB-)
Número Amperaje [A] Descripción
1 No se utiliza
2 15
5 1)
Módulo de control de la electrónica de la columna de dirección -J527-;

No se utiliza (a partir de mayo de 2008).

3 5 Unidad de control de la alimentación -J519-
4 30 Módulo de control del ABS -J104-
5 15 Unidad mecatrónica para la caja de cambios de doble embrague -J743-
6 5 Unidad de control en el panel de instrumentos -J285-;

Módulo de control de la electrónica de la columna de dirección -J527- (a partir de mayo de 2008).

7 40 No se utiliza (hasta mayo de 2008);

Terminal 15 del relé de alimentación 2 -J681- (a partir de mayo de 2008).

8 15 Módulo de control con pantalla para radio y sistema de navegación -J503-;

Radio -R-.

9 10
5 1)
Módulo de control de la electrónica de gestión del teléfono móvil -J412-
10 10 Relé de alimentación de corriente Motronic -J271- (BUD, BSX);

Terminal 30 del relé de alimentación -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Módulo de control Motronic -J220- (BCA);

Módulo de control del motor -J623- (BSX, BUD).

11 20 Unidad de control del calentador auxiliar -J364-
12 5 Interfaz de diagnóstico del bus de datos -J533-
13 25
15 1)
Módulo de control del motor -J623- (BSX, BUD);

Módulo de control Simos -J361- (BGU, BSE, BSF).

13 30 Módulo de control del sistema de inyección directa diésel -J248- (BDJ, BLS, BJB, BST, BSU, BMM);

Módulo de control Motronic -J220- (BCA).

14 20 Bobina de encendido 1 con etapa de salida -N70- (BCA, BSX, BUD);

Bobina de encendido 2 con etapa de salida -N127- (BCA, BSX, BUD);

Bobina de encendido 3 con etapa de salida -N291- (BCA, BSX, BUD);

Bobina de encendido 4 con etapa de salida -N292- (BCA, BSX, BUD);

Transformador de encendido -N152- (BGU, BSE, BSF, BSX).

15 5 Relé de la bomba de combustible -J17- (BDJ, BST, BLS, BSU, BJB, BMM);

Relé de las bujías de incandescencia -J52- (BDJ, BST);

Módulo de control del período de encendido automático -J179- (BLS, BSU, BJB, BMM).

15 10 Relé de desactivación de la bomba de combustible -J333- (BSX);

Inyector del cilindro 1 -N30- (BUD);

Inyector del cilindro 2 -N31- (BUD);

Inyector del cilindro 3 -N32- (BUD);

Inyector del cilindro 4 -N33- (BUD);

Inyector de gas 1 -N366- (BSX);

Inyector de gas 2 -N367- (BSX);

Inyector de gas 3 -N368- (BSX);

Inyector de gas 4 -N369- (BSX).

16 30 Módulo de control del ABS -J104-
Leggere  Volkswagen Transporter T4 (1990-2003) – caja de fusibles
17 20 Unidad de control de la alimentación -J519-;

Relé de la señal acústica -J413-;

Bocina de tono alto -H2-;

Bocina de tono bajo -H7-.

18 30 Unidad de control del vehículo especial -J608-
19 30 Motor del limpiaparabrisas delantero -V-
20 40 Bujía de incandescencia 3 -Q12- (BDJ, BST);

Bujía de incandescencia 4 -Q13- (BDJ, BST).

21 10 Calentador con sonda lambda -Z19- (BLS, BMM)
21 15 Calentador de la sonda lambda -Z19- (BGU, BSE, BSF, BCA, BSX, BUD);

Calentador de la sonda lambda 1 después del catalizador -Z29- (BGU, BSE, BSF, BCA, BSX, BUD).

22 5 Interruptor del pedal de freno -F47- (hasta mayo de 2006);

Receptor de la posición del embrague -G476-.

23 5 Relé de la bomba de aire secundaria -J299- (BGU, BSE);

Válvula de recirculación de gases de escape -N18- (BDJ, BST).

23 10 Válvula de recirculación de gases de escape -N18- (BJB, BSU);

Válvula electromagnética de regulación de la presión de sobrealimentación -N75- (BJB, BLS, BSU, BMM);

Válvula de conmutación del radiador de recirculación de gases de escape -N345- (BJB, BLS, BSU, BMM)

Válvula de cierre del depósito 1 -N361- (BSX);

Válvula de cierre del depósito 2 -N362- (BSX);

Válvula de cierre del depósito 3 -N363- (BSX);

Válvula de alta presión de suministro de gas -N372- (BSX);

Válvula de cierre del depósito 4 -N429- (BSX).

24 10 Válvula de recirculación de gases de escape -N18- (BCA);

Inyector del cilindro 1 -N30- (BSX);

Inyector del cilindro 2 -N31- (BSX);

Inyector del cilindro 3 -N32- (BSX);

Inyector del cilindro 4 -N33- (BSX);

Válvula electromagnética del filtro de carbón activo 1 -N80- (BCA, BGU, BSE, BSF, BUD);

Válvula de conmutación del cambio de composición de la mezcla -N156- (BGU, BSE, BSF);

Motor de la mariposa de composición de la mezcla -V157- (BDJ, BST);

Regulador del ventilador del radiador -J293-;

Resistencia de protección -N235-.

25 40 Unidad de control de la alimentación -J519-, faro derecho
26 40 Unidad de control de la alimentación -J519-, faro izquierdo
27 40 Relé de la bomba de aire secundaria -J299- (BGU, BSE);

Motor de la bomba de aire secundaria -V101-;

Bujía de incandescencia 1 -Q10- (BDJ, BST);

Bujía de incandescencia 2 -Q11- (BDJ, BST).

27 50 Módulo de control del período de encendido automático -J179- (BJB, BLS, BSU, BMM);

Bujía de incandescencia 1 -Q10-;

Bujía de incandescencia 2 -Q11-;

Bujía de incandescencia 3 -Q12-;

Bujía de incandescencia 4 -Q13-.

28 40 Relé de tensión de alimentación terminal 15 2 -J681-
29 30 Regulador de la puerta del conductor -J386- (solo modelos con elevalunas eléctricos);

Regulador de la puerta del pasajero delantero -J387- (solo modelos con elevalunas eléctricos).

30 30 Fusibles en el soporte de fusibles C -SC- (vehículos especiales);

Fusible 18 en el soporte de fusibles -SC18-;

Fusible 19 en el soporte de fusibles -SC19-;

Fusible 36 en el soporte de fusibles -SC36-;

Fusible 53 en el soporte de fusibles -SC53- y -SC56-.

30 50 Relé de bajo consumo -J358- (a partir de septiembre de 2007);

Elemento de calefacción auxiliar de aire -Z35-.

1) a partir de mayo de 2007

Ubicación de los fusibles en el soporte de fusibles C -SC- (mayo de 2005 – mayo de 2007)

Disposición de los fusibles en el soporte C -SC- del Caddy (mayo 2005 – mayo 2007).
Volkswagen Caddy – esquema de fusibles – ubicación de montaje del soporte de fusibles C (C -SC-)
Número Amperaje [A] Descripción
1
10
No se utiliza (hasta mayo de 2006);

Conector de 10 polos -T10c- (a partir de noviembre de 2006; solo para modelos con interfaz eléctrica).

1 10
15 1)
Interruptor de radio bidireccional -E72- (solo vehículos especiales);

Motor continúa funcionando sin botón de llave -E489- (solo vehículos especiales);

Unidad de control de vehículo especial -J608- (hasta noviembre de 2006; solo vehículos especiales);

Conector de 4 polos -T4g- (solo vehículos especiales).

2 5 Relé de la bomba de combustible -J17- (BCA, BGU, BSE, BSF, BUD, BSX);

Relé de tensión de alimentación del terminal 15 -J329- (BGU, BSE, BSF, BUD, BSX);

Interfaz de diagnóstico del bus de datos -J533-;

Unidad de control del motor -J623 -.

3 5 Regulador de la tapa del faro -E102-

Motor del controlador de la tapa del faro izquierdo -V48-

Motor del controlador de la tapa del faro derecho -V49-

Interruptor del sistema de control de tracción -E132- (a partir de noviembre de 2006);

Botón TCS y ESP -E256- (a partir de noviembre de 2006);

Palanca de cambios – E313- (a partir de noviembre de 2006; solo modelos con transmisión directa);

Interruptor de luces de freno -F- (a partir de noviembre de 2006);

Controlador ABS -J104- (a partir de noviembre de 2006);

Controlador del detector de remolque -J345- (a partir de noviembre de 2006);

Unidad de control de la dirección asistida -J500- (a partir de noviembre de 2006; solo modelos con dirección asistida);

Unidad de control de los sensores de la palanca de cambios -J587- (a partir de noviembre de 2006; solo modelos con transmisión directa);

Unidad mecatrónica para la caja de cambios de doble embrague -J743- (a partir de noviembre de 2006; solo modelos con transmisión directa).

4 5 Unidad de control de la gestión electrónica del teléfono móvil -J412- (solo modelos con teléfono)
5 15 Medidor de masa de aire -G70- (BLS, BSU, BJB, BDJ, BST);

Elemento calefactor de la ventilación del compartimento del motor -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB);

Interruptor de luz de marcha atrás -F4- (a partir de noviembre de 2006);

Relé de funcionamiento del calentador auxiliar -J485- (a partir de noviembre de 2006; solo modelos con calentador auxiliar de líquido);

Conector de 16 polos -T16- (a partir de noviembre de 2006; conexión para autodiagnóstico).

5 10 Elemento calefactor de la ventilación del compartimento del motor -N79- (BSX);

Válvula electromagnética del sistema de filtro de carbón activo 1 -N80- (BSX);

Conector de 16 polos -T16- (a partir de noviembre de 2006; conector de diagnóstico);

Interruptor de luz de marcha atrás -F4- (a partir de noviembre de 2006);

Relé de funcionamiento del calentador auxiliar -J485- (a partir de noviembre de 2006; solo modelos con calentador auxiliar de líquido).

6 5 Unidad de control del airbag -J234-;

Bombilla de advertencia de desactivación del airbag lateral del pasajero -K145-.

7 5 Interruptor de salida del calentador/calor -E16- (solo modelos con calefacción de asiento y sin cierre centralizado);

Controlador del sistema de aire acondicionado -J301- (solo modelos con calefacción de asiento y sin cierre centralizado);

No se utiliza (a partir de noviembre de 2006).

8 5 Elemento calefactor del pulverizador -Z20- (solo modelos sin cierre centralizado);

Elemento calefactor del pulverizador -Z21- (solo modelos sin cierre centralizado);

No se utiliza (a partir de noviembre de 2006).

9 10 Controlador de la dirección asistida -J500- (solo modelos con dirección asistida);

No se utiliza (a partir de noviembre de 2006).

10 10 Interruptor de luz de marcha atrás -F4-;

Relé de funcionamiento del calentador auxiliar -J485- (solo modelos con calentador auxiliar de líquido);

Conector de 16 polos -T16- (conector de diagnóstico);

No se utiliza (a partir de noviembre de 2006).

11 No se utiliza (hasta mayo de 2006)
11 10 Conector de 2 polos -T2ab- (solo vehículos especiales, utilizado a partir de junio de 2006)
12 No se utiliza (hasta mayo de 2006)
12 5 Interruptor de luces interiores (taxi) -E115- (solo taxi);

Interruptor de señales de taxi -E138- (solo taxi);

Botón del sistema manos libres -E487- (solo taxi);

Taxímetro -G41- (solo taxi).

12 10 Conector de 2 polos -T2ac- (solo vehículos especiales);

Conector de 28 polos -T28a- (solo vehículos especiales).

13 5 Unidad de control del detector de remolque -J345- (solo modelos con soporte de remolque y sin cierre centralizado);

No se utiliza (a partir de noviembre de 2006).

14 5 Interruptor del sistema de control de tracción -E132-;

Botón TCS y ESP -E256-;

Controlador ABS -J104-;

Interruptor de luces de freno -F- (en vigor a partir de junio de 2006)
No se utiliza (a partir de noviembre de 2006).

15 5 Palanca de cambios -E313- (solo modelos con transmisión directa);

Unidad de control de los sensores de la palanca de cambios -J587- (solo modelos con transmisión directa);

Unidad mecatrónica para la caja de cambios de doble embrague -J743- (solo modelos con transmisión directa);

No se utiliza (a partir de noviembre de 2006).

16 5 Interruptor de salida del calentador / calor -E16- (solo modelos sin sistema de aire acondicionado);

Sensor de alta presión -G65- (solo modelos con sistema de aire acondicionado);

Sensor de nivel de aceite y temperatura del aceite -G266- (solo para modelos con visualización flexible de intervalos de mantenimiento);

Control de la unidad en el salpicadero -J285-.

17 7.5 Luz trasera izquierda y bombilla de luz antiniebla trasera -M41- (modelos sin cierre centralizado);

Interruptor de contacto de la luz antiniebla trasera -F216- (solo modelos con remolque y sin cierre centralizado).

18 5 No se utiliza (hasta mayo de 2006);

Mando a distancia de alarmas de taxi, unidad de control -J601- (solo taxi, utilizado a partir de junio de 2006);

Conector de 10 polos -T10c- (a partir de noviembre de 2006; solo para modelos con interfaz eléctrica).

19 5 No se utiliza (hasta mayo de 2006);

Conector de 10 polos -T10c- (solo para modelos sin interfaz eléctrica, utilizado a partir de junio de 2006).

29 15 Motor del limpiaparabrisas trasero -V12- (solo modelos con limpiaparabrisas trasero)
30 5 Interruptor de salida del calentador / calor -E16- (solo modelos con calefacción de asiento y cierre centralizado);

Unidad de control del sistema de aire acondicionado -J301- (solo modelos con calefacción de asiento y cierre centralizado).

30 25 Interruptor de luz -E1- (solo modelos sin cierre centralizado)
31 15 Unidad de control de la alimentación -J519-
32 5 Elemento calefactor del pulverizador izquierdo -Z20- (solo modelos con cierre centralizado);

Elemento calefactor del pulverizador derecho -Z21- (solo modelos con cierre centralizado).

33 40 Interruptor de salida del calentador/calor -E16-;

Unidad de control del sistema de aire acondicionado -J301-;

Relé de funcionamiento del calentador auxiliar -J485- (solo modelos sin calentador auxiliar de líquido).

34 No se utiliza
35 No se utiliza
36 No se utiliza (hasta mayo de 2006)
36 20 Conector de 10 polos -T10ai- (solo vehículos especiales, utilizado a partir de junio de 2006)
37 15 Bombilla de luz de cruce derecha -M31- (modelos sin cierre centralizado)
38 15 Bombilla de luz de cruce izquierda -M29- (solo modelos sin cierre centralizado)
38 10 Luz fluorescente trasera de techo alto -W41- (solo vehículos especiales, utilizada a partir de junio de 2006);

Luz fluorescente central de techo alto -W42- (solo vehículos especiales, utilizada a partir de junio de 2006).

39 No se utiliza
40 20 Unidad de control del detector de remolque -J345-
41 20 Toma de remolque -U10-
42 15 Toma de 12 V -U5- (sin toma de 12 V, en el maletero)
42 30 Toma de 12 V -U5- (cerca de la palanca del freno de mano);

Toma de 12 V 2 -U18- (maletero izquierdo).

43 15 Relé de la bomba eléctrica de combustible 2 -J49- (BCA, BGU, BSE, BSF, BUD, BSX);

Relé de la bomba de combustible -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

44 5 Sensor de monitorización interior -G273-;

Transmisor de inclinación del vehículo -G384-;

Señal acústica -H12-;

No se utiliza (a partir de noviembre de 2006).

45 5 Unidad de control de selección de antena -J515- (utilizado hasta mayo de 2006)
45 20 Relé del sistema de pulverizadores de luces -J39- (a partir de noviembre de 2006; solo modelos con sistema de pulverizadores de luces);

Bomba del sistema de pulverizadores de luces -V11- (a partir de noviembre de 2006; solo modelos con sistema de pulverizadores de luces).

45 30 Conector de 10 polos -T10ai- (solo vehículos especiales, utilizado a partir de junio de 2006)
46 7.5 Unidad de control de la alimentación -J519- (Iluminación interior)
47 25 Encendedor de cigarrillos -U1-
48 20 Relé del sistema de pulverizadores de luces -J39- (hasta noviembre de 2006);

Bomba del sistema de pulverizadores de luces -V11- (hasta noviembre de 2006).

48 30 Unidad de control de asientos calefactables delanteros -J774- (a partir de noviembre de 2006; solo modelos con calentador auxiliar lateral)
49 10 Controlador de la puerta del conductor -J386- (solo modelos con cierre centralizado);

Controlador de la puerta del pasajero delantero -J387- (solo modelos con cierre centralizado).

50 25 Unidad central de control del sistema de confort -J393-
51 30 Unidad de control del asiento calefactable del conductor -J131- (hasta noviembre de 2006);

Unidad de control del asiento calefactable del pasajero delantero -J132- (hasta noviembre de 2006);

Unidad de control de asientos calefactables delanteros -J774-.

52 25 Relé del ventilador de aire fresco -J13- (solo modelos con calentador auxiliar);

Unidad de control de la alimentación a bordo -J519-;

Cristal trasero calefactable -Z1-.

53 No se utiliza
54 No se utiliza
55 No se utiliza
56 No se utiliza
57 5 No se utiliza (hasta mayo de 2006);

Memoria de datos de incidentes -J754- (solo vehículos especiales, en vigor a partir de junio de 2006);

Conector de 10 polos -T10c- (a partir de noviembre de 2006; solo para modelos con interfaz eléctrica).

58 10 No se utiliza (hasta mayo de 2006);

Conector de 4 polos -T4g- (solo vehículos especiales, utilizado a partir de junio de 2006).

1) a partir de noviembre de 2006

Ubicación de los fusibles en el soporte de fusibles C -SC- (mayo de 2007 – mayo de 2009)


Ubicación de los fusibles en el soporte C -SC- del Caddy (mayo 2007 – mayo 2009).
Volkswagen Caddy – esquema de fusibles – ubicación de montaje del soporte de fusibles C (C -SC-)

<tr

Número Amperaje [A] Descripción
1 No se utiliza
2 No se utiliza
3 No se utiliza
4 No se utiliza

Volkswagen Caddy (2008-2010) – diagrama de la caja de fusibles

Año de fabricación: 2008, 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Caddy es el fusible 47 en la caja de fusibles del compartimento del motor.

Ubicación

Diagrama de la ubicación del fusible 47 del encendedor en el Volkswagen Caddy.

Volkswagen Caddy – diagrama de la caja de fusibles – ubicación
  1. Fusibles en el soporte de fusibles A -SA- (en la caja de electrónica, en el lado izquierdo del compartimento del motor)
  2. Fusibles en el soporte de fusibles B -SB- (en el lado izquierdo del compartimento del motor)
  3. Fusibles en el soporte de fusibles C -SC- (debajo del panel de instrumentos a la izquierda)

Ubicación del soporte de fusibles A (A -SA-)

Detalle del soporte de fusibles A (A -SA-) para el encendedor del Caddy.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles A (A -SA-)
Número Amperaje [A] Descripción
1 150 Alternador -C- 90A / 110A
1 200 Alternador -C- 140A
2 80 Módulo de control de la dirección asistida -J500-;

Motor electromecánico de la dirección asistida -V187-.

3 50 Regulador del ventilador del radiador -J293-;

Ventilador del radiador -V7-;

Ventilador del líquido refrigerante derecho -V35-;

Interruptor térmico del ventilador del radiador -F18-;

Ventilador del radiador -V7-.

4 50 2)
80 3)
Unidad de control de la red de a bordo -J519- 2)

Relé de descarga del contacto X -J59- 2)

Fusible 7 en el bloque de fusibles -SC7-

Fusible 8 en el bloque de fusibles -SC8-

Fusible 28 en el bloque de fusibles -SC28- y -SC33-

5 100 Fusibles en el bloque de fusibles C -SC-

Fusible 20 en el bloque de fusibles -SC20- y -SC24-

Fusible 42 en el bloque de fusibles -SC42- y -SC52-

6 40 Relé de baja potencia calorífica -J359- 4)

Elemento calefactor de aire adicional -Z35-

7 80 Relé de alta potencia calorífica -J360- )

Elemento calefactor de aire auxiliar -Z35-

1) Solo modelos con ventilador de radiador sin saltos
2) Solo modelos con cierre centralizado
3) Solo modelos sin cierre centralizado
4) Solo modelos con calefactor de aire adicional (PTC)

Ubicación del soporte de fusibles de la caja E (B -SB-)

Vista del soporte de fusibles de la caja E (B -SB-) para el calefactor auxiliar.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles B (B -SB-)
Número Amperaje [A] Descripción
1 No utilizado
2 No utilizado
3 5 Unidad de control de la red de a bordo -J519-
4 30 Módulo de control del ABS -J104-
5 15 Unidad mecatrónica para caja de cambios de doble embrague -J743-
6 No utilizado
7 40 Relé de tensión de alimentación contacto 15 2 -J681-
8 15 Módulo de control con pantalla para sistema de radio y navegación -J503-

Radio -R-

9 5 Módulo de control de la electrónica de gestión del teléfono móvil -J412-

No utilizado  (a partir de mayo de 2009)

10 10 Relé de alimentación de corriente Motronic -J271- (BUD, BSX)

Term. 30 relé de tensión de alimentación -J317- (BDJ, BST, BLS, BMM, BSU, BJB)

Módulo de control del motor -J623- (BSX, BUD)

11 20 Unidad de control del calefactor auxiliar -J364-
12 5 Interfaz de diagnóstico del bus de datos -J533-

No utilizado  (a partir de mayo de 2009)

13 15 Módulo de control del motor -J623- (BSX, BUD)

Módulo de control Simos -J361- (BSE, BSF)

13 30 Módulo de control del sistema de inyección directa diésel -J248- (BDJ, BJB, BLS, BMM, BST, BSU)
14 20 Bobina de encendido 1 con etapa de salida -N70- (BSX, BUD);

Bobina de encendido 2 con etapa de salida -N127- (BSX, BUD);

Bobina de encendido 3 con etapa de salida -N291- (BSX, BUD);

Bobina de encendido 4 con etapa de salida -N292 – (BSX, BUD);

Transformador de encendido -N152- (BSE, BSF, BSX).

15 5 Relé de la bomba de combustible -J17- (BDJ, BJB, BLS, BMM, BST, BSU);

Relé de las bujías de incandescencia -J52- (BDJ, BST);

Módulo de control del período de encendido automático -J179- (BJB, BLS, BMM, BSU).

15 10 Relé de desactivación de la bomba de combustible -J333- (BSX)

Inyector del cilindro 1 -N30- (BUD)

Inyector del cilindro 2 -N31- (BUD)

Inyector del cilindro 3 -N32- (BUD)

Inyector del cilindro 4 -N33- (BUD)

Inyector de gas 1 -N366- (BSX)

Inyector de gas 2 -N367- (BSX)

Inyector de gas 3 -N368- (BSX)

Inyector de gas 4 -N369- (BSX)

16 30 Unidad de control de la red de a bordo -J519-, faro derecho
17 No utilizado
18 30 Unidad de control de vehículos especiales -J608-
19 30 Motor del limpiaparabrisas delantero -V-
20 40 Bujía de incandescencia 3 -Q12- (BDJ, BST);

Bujía de incandescencia 4 -Q13- (BDJ, BST).

20 10 Válvula de cierre del depósito 1 -N361- (BSX)  (a partir de  mayo de 2009);

Válvula de cierre del depósito 2 -N362- (BSX)  (a partir de  mayo de 2009);

Válvula de cierre del depósito 3 -N363- (BSX)  (a partir de  mayo de 2009 );

Válvula de cierre del depósito 4 -N429- (BSX)  (a partir de  mayo de 2009);

Válvula de cierre del depósito 5 -N430- (BSX)  (a partir de mayo de 2009).

21 10 Calefacción con sonda lambda -Z19- (BLS, BMM)
21 15 Calefacción sonda lambda -Z19- (BSE, BSF, BSX, BUD);

Calefacción sonda lambda 1 detrás del catalizador -Z29- (BSE, BSF, BSX, BUD).

22 5 Transmisor de posición del embrague -G476-
23 5 Relé de la bomba de aire secundario -J299- (BSE);

Válvula de recirculación de gases de escape -N18- (BDJ, BST).

23 10 Válvula de recirculación de gases de escape -N18- (BJB, BSU);

Válvula electromagnética de regulación de la presión de sobrealimentación -N75- (BJB, BLS, BMM, BSU);

Válvula de conmutación del radiador de recirculación de gases de escape -N345- (BJB, BLS, BMM, BSU);

Válvula de cierre del depósito 1 -N361- (BSX)  (hasta mayo de 2009);

Válvula de cierre del depósito 2 -N362- (BSX)  (hasta  mayo de 2009);

Válvula de cierre del depósito 3 -N363- (BSX)  (hasta  mayo de 2009);

Válvula de alta presión para el funcionamiento con gas -N372- (BSX);

Válvula de cierre del depósito 4 -N429- (BSX)  (hasta  mayo de 2009).

24 10 Inyector del cilindro 1 -N30- (BSX);

Inyector del cilindro 2 -N31- (BSX);

Inyector del cilindro 3 -N32- (BSX);

Inyector del cilindro 4 -N33- (BSX);

Válvula electromagnética del filtro de carbón activo 1 -N80- (BSE, BSF, BUD);

Válvula de conmutación del colector variable -N156- (BSE, BSF);

Motor de la mariposa del colector -V157- (BDJ, BST);

Regulador del ventilador del radiador -J293-;

Resistencia de protección -N235-.

25 40 Módulo de control del ABS -J104-
26 40 Unidad de control de la red de a bordo -J519-, faro izquierdo
27 40 Relé de la bomba de aire secundario -J299- (BSE);

Motor de la bomba de aire secundario -V101-;

Bujía de incandescencia 1 -Q10- (BDJ, BST);

Bujía de incandescencia 2 -Q11- (BDJ, BST).

27 50 Módulo de control del período de encendido automático -J179- (BJB, BLS, BMM, BSU);

Bujía de incandescencia 1 -Q10-;

Bujía de incandescencia 2 -Q11-;

Bujía de incandescencia 3 -Q12-;

Bujía de incandescencia 4 -Q13-.

28 No utilizado
29 30 Fusibles en el soporte de fusibles C -SC- (vehículos especiales);

Fusible 18 en el soporte de fusibles -SC18-;

Fusible 19 en el soporte de fusibles -SC19-;

Fusible 35 en el soporte de fusibles -SC35- y -SC39-;

Fusible 57 en el soporte de fusibles -SC57-;

Fusible 58 en el soporte de fusibles -SC58-.

30 50 Fusibles en el soporte de fusibles C -SC- (solo con dispositivo de remolque)  (hasta  mayo de 2009);

Fusible 39 en el soporte de fusibles -SC39- y -SC41-;

Fusibles en el soporte de fusibles C -SC- (solo con dispositivo de remolque)  (a partir de  mayo de 2009);

Fusible 40 en el soporte de fusibles -SC40- y -SC42-.

Ubicación de los fusibles en el soporte de fusibles C -SC-

Disposición de los fusibles 40 y 42 en el soporte C -SC-.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles C (C -SC-)
Número Amperaje [A] Descripción
1 No utilizado
2 No utilizado
3 No utilizado
4 No utilizado
5 No utilizado
6 No utilizado
7 No utilizado
8 No utilizado
9 10 Conector de 4 polos -T4g- (solo vehículos especiales);

Conector de 10 polos -T10c- (solo para modelos con interfaz eléctrica).

10 5 Relé de la bomba de combustible -J17- (BSE, BSF, BUD, BSX);

Relé de alimentación del contacto 15 -J329- (BSE, BSF);

Interfaz de diagnóstico del bus de datos -J533-;

Unidad de control del motor -J623-.

11 5 Unidad de control de asistencia al estacionamiento -J446- (solo modelos con asistencia al estacionamiento)
12 5 Taxímetro -G41- (solo taxi);

Espejo taxímetro -G511- (solo taxi).

12 10 Conector de 2 polos -T2ac- (solo vehículos especiales);

Conector de 28 polos -T28a- (solo vehículos especiales).

13 5 Regulador de alcance de los faros -E102-;

Motor de control de alcance del faro izquierdo -V48-;

Motor de control de alcance del faro derecho -V49-;

Interruptor del sistema de control de tracción -E132-;

Botón TCS y ESP -E256-;

Palanca de cambios -E313- (solo modelos con transmisión directa);

Interruptor de luces de freno -F-;

Relé de luces de freno -J111- (solo modelos sin cierre centralizado);

Controlador ABS -J104-;

Controlador del detector de remolque -J345-;

Controlador de la dirección asistida -J500- (solo modelos con dirección asistida);

Control de los sensores de la palanca de cambios de la unidad -J587- (solo modelos con transmisión directa);

Unidad mecatrónica para caja de cambios de doble embrague -J743- (solo modelos con transmisión directa);

Unidad de control de tracción total -J492-.

14 5 Medidor de masa de aire -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA);

Elemento calefactor de la ventilación del cárter de aceite -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA);

Interruptor de luz de marcha atrás – 4-;

Contacto auxiliar del calefactor -J485- (solo en modelos con calefactor auxiliar de líquido);

Válvula electromagnética de carbón activo, sistema de filtro 1 -N80- (BSX)

16 pines -T16- (conexión de autodiagnóstico).

15 5 Unidad de control del airbag -J234-;

Testigo de advertencia de desactivación del airbag lateral del pasajero -K145-.

16 5 Interruptor de salida de calefacción / calor -E16- (solo modelos sin aire acondicionado);

Sensor de alta presión -G65- (solo modelos con aire acondicionado);

Sensor de nivel y temperatura del aceite -G266- (solo para modelos con visualización flexible de intervalos de mantenimiento);

Unidad de control Climatronic -J255- (solo modelos con Climatronic);

Unidad de control en el panel de instrumentos -J285-;

Relé de baja potencia calorífica -J359- (solo modelos con calefactor PTC (con coeficiente de temperatura positivo));

Relé de alta potencia calorífica -J360- (solo modelos con calefactor PTC (con coeficiente de temperatura positivo));

Espejo antideslumbrante automático -Y7-;

Sensor de calidad del aire -G238- (solo modelos con Climatronic).

17 7.5 Luz trasera izquierda y bombilla de luz antiniebla trasera -M41- (modelos sin cierre centralizado);

Interruptor de contacto de luz antiniebla trasera -F216- (solo modelos con remolque y sin cierre centralizado).

18 5 Mando a distancia de alarma de taxi, unidad de control -J601- (solo taxi);

Conector de 10 polos -T10c- (solo para modelos con interfaz eléctrica).

19 5 Conector de 10 polos -T10c- (solo para modelos con interfaz eléctrica)
19 10 Taxímetro -G41- (solo taxi);

Espejo taxímetro -G511- (solo taxi);

Radioteléfono bidireccional -R8- (solo taxi).

20 7.5 Unidad de control de la red de a bordo -J519- (iluminación interior)
21 10 Selector de palanca -E313- (solo en modelos con DSG);

Interruptor de la palanca del dispositivo de control de sensores -J587- (solo en modelos con DSG);

Interruptor Tiptronic -F189- (solo en modelos con DSG);

Dispositivo de cambio automático -J217-;

16 -conector -T16- (conexión de autodiagnóstico);

Controlador Climatronic -J255- (solo modelos con Climatronic);

Interruptor de salida de calefacción / calor -E16-;

Controlador del sistema de aire acondicionado -J301-;

Receptor de mando a distancia para calefactor auxiliar de líquido -R149- (solo modelos con receptor de mando a distancia para calefactor auxiliar de líquido);

Interruptor de luces -E1-;

Sensor de lluvia y luz -G397- (solo modelos con sensor de lluvia y luz);

Unidad de control en el panel de instrumentos -J285-;

Unidad de control electrónica de la columna de dirección -J527-;

Interfaz de diagnóstico del bus de datos -J533-;

22 10 Controlador de la puerta del conductor -J386-;

Controlador de la puerta del pasajero delantero -J387-.

23 5 Interruptor de iluminación interior (taxi) -E115- (solo taxi);

Interruptor de señales de taxi -E138- (solo taxi);

Botón del sistema manos libres -E487- (solo taxi).

23 10 Conector de 3 polos -T3r- (solo vehículos especiales);

Conector de 10 polos -T10c- (solo para modelos con interfaz eléctrica).

24 5 Sensor de monitorización interior -G273-;

Transmisor de inclinación del vehículo -G384-;

Señal acústica -H12-.

25 No utilizado

29 15 Motor del limpiaparabrisas trasero -V12- (solo modelos con limpiaparabrisas trasero)
30 25 Interruptor de luces -E1- (solo modelos sin cierre centralizado)
31 5 Interruptor de salida de calefacción / calor -E16- (solo modelos sin aire acondicionado);

Controlador del sistema de aire acondicionado -J301- (solo modelos con sistema de aire acondicionado);

Controlador Climatronic -J255- (solo modelos con sistema de aire acondicionado);

Elemento calefactor de la boquilla izquierda -Z20-;

Elemento calefactor de la boquilla derecha -Z21-.

32 15 Bomba de la boquilla del parabrisas delantero y trasero -V59-
33 40 Interruptor de salida de calefacción / calor -E16-;

Unidad de control del sistema de aire acondicionado -J301-;

Relé de funcionamiento del calefactor auxiliar -J485- (solo modelos con calefactor auxiliar de líquido)

34 No utilizado
35 10 Luz fluorescente trasera en el techo alto -W41- (solo vehículos especiales);

Luz fluorescente central en el techo alto -W42- (solo vehículos especiales).

36 No utilizado
37 15 Bombilla del faro de luz baja derecha -M31- (modelos sin cierre centralizado)
38 15 Bombilla del faro de luz baja izquierda -M29- (solo modelos sin cierre centralizado)
39 20 Conector de 10 polos -T10ai- (solo vehículos especiales)
40 20 Unidad de control del detector de remolque -J345-
41 20 Unidad de control del detector de remolque -J345-
42 20 Unidad de control del detector de remolque -J345-
43 15 Relé de la bomba de combustible eléctrica 2 -J49- (BSE, BSF, BUD, BSX);

Relé de la bomba de combustible -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM).

44 40 Unidad de control del ventilador de aire fresco -J126-
45 20 Relé del sistema de boquillas de los faros -J39- (solo modelos con sistema de boquillas de los faros);

Bomba del sistema de boquillas de los faros -V11- (solo modelos con sistema de boquillas de los faros).

46 15 Señal baja -H2-;

Señal baja -H7-;

Relé de la bocina -J413-.

47 25 Encendedor de cigarrillos  -U1-
48 30 Controlador de los asientos delanteros calefactables -J774-
49 30 Controlador de la puerta del conductor -J386- (solo para modelos con elevalunas eléctricos);

Controlador de la puerta del pasajero delantero -J387- (solo para modelos con elevalunas eléctricos).

50 25 Unidad de control central del sistema de confort -J393-
51 30 Conector de 10 polos -T10ai- (solo vehículos especiales)
52 25 Relé del ventilador de aire fresco -J13- (solo modelos con calefactor auxiliar);

Unidad de control de la red de a bordo -J519-;

Luneta trasera calefactable -Z1-.

53 15 Toma de corriente de 12 V -U5- (cerca de la palanca del freno de mano)
53 30 Toma de corriente de 12 V -U5- (cerca de la palanca del freno de mano);

Toma de corriente de 12 V 2 -U18- (maletero izquierdo).

54 No utilizado
55 No utilizado
56 No utilizado
57 5 Interruptor del transmisor de radio -E72- (solo vehículos especiales);

Motor continúa funcionando sin botón de llave -E489- (solo vehículos especiales);

Memoria de datos de incidentes -J754- (solo vehículos especiales);

Conector de 10 polos – T10c- (solo para modelos con interfaz eléctrica).

58 10 Conector de 4 polos -T4g- (solo vehículos especiales)
59 No utilizado
60 No utilizado

Volkswagen Caddy – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Caddy es el fusible 20 o 47 en la caja de fusibles del salpicadero.

Ubicación

Diagrama de la ubicación del fusible 20 o 47 del encendedor en el salpicadero.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación
  1. Fusibles en el soporte de fusibles A -SA- (en la placa electrónica, a la izquierda en el compartimento del motor)
  2. Fusibles en el soporte de fusibles B -SB- (a la izquierda en el compartimento del motor)
  3. Fusibles en el soporte de fusibles C -SC- (debajo del panel de control izquierdo)

Ubicación del soporte de fusibles A (A -SA-)

Detalle del soporte de fusibles A (A -SA-) para el encendedor del Caddy.
Volkswagen Caddy – diagrama de la caja de fusibles – ubicación de montaje del soporte de fusibles A (A -SA-)
Número
Amperaje [A]
Descripción
1 150 Alternador -C-
200 Alternador -C- 1)
2 80 Controlador de la dirección asistida -J500-;

Motor electromecánico de la dirección asistida -V187-.

3 50 Controlador del ventilador del radiador -J293-
4 80 Relé de descarga del contacto X -J59-

t Soporte de fusibles C -SC- (-SC28- y -SC33-)
5 80 Soporte de fusibles C -SC- (-SC20- y -SC24- y -SC43- y -SC53-)
6 40 Relé de baja temperatura de potencia -J359-
7 80 Relé de alta temperatura de potencia -J360-
1) Solo modelos con generador de 140 A.


Ubicación del soporte de fusibles de la caja E (B -SB-)

Vista del soporte de fusibles de la caja E (B -SB-) para la dirección asistida.
Volkswagen Caddy – diagrama del marco de fusibles – ubicación de montaje del soporte de fusibles B (B -SB-)
N.º
Amperaje [A]
Descripción
1
2 30 Unidad mecatrónica para caja de cambios de doble embrague -J743-
3 5 Unidad de control de monitorización de la batería -J367-;

Unidad de control de la red de a bordo -J519- (T52a / 24).

4 20 Unidad de control del ABS -J104-;

Unidad hidráulica del ABS -N55-.

5 15 Unidad mecatrónica para caja de cambios de doble embrague -J743-
6 5 Unidad de control en el panel de instrumentos -J285-;

Unidad de control de la electrónica de la columna de dirección -J527-.

7 40 Relé de tensión de alimentación contacto 15 -J329-;

Soporte de fusibles C -SC- (-SC9- a -SC16- y -SC25- a -SC27-).

8 15 Unidad de control con pantalla para radio y navegación -J503-;

Radio -R-;

Estabilizador de tensión -J532- 3) ;

Módulo de control con pantalla para sistema de radio y navegación -J503-;

Fusible 57 en el soporte de fusibles C -SC57-;

Fusible 58 en el soporte de fusibles C -SC58-.

9 5 Unidad de control de la electrónica de gestión del teléfono móvil -J412-4 )
10 5 Relé principal -J271-;

Unidad de control del motor -J623-;

Relé de alimentación de corriente del elemento del motor -J757-.

11 30 Unidad de control de calefacción auxiliar -J364-
12 5 Interfaz de diagnóstico del bus de datos -J533-
13 15 Unidad de control del motor -J623- (motor de gasolina)
30 Unidad de control del motor -J623- (motor diésel)
14 15 Válvula de regulación de la presión del combustible -N276- (motor diésel);

Válvula dosificadora de combustible -N290- (motor diésel).

20 Transformador de encendido -N152-;

Bobina de encendido 1 con etapa de salida -N70-;

Bobina de encendido 2 con etapa de salida -N127-;

Bobina de encendido 3 con etapa de salida -N291-;

Bobina de encendido 4 con etapa de salida -N292-.

15 5 Relé de baja temperatura de potencia -J359- (motor diésel);

Relé de alta temperatura de potencia -J360- (motor diésel);

Relé de la bomba de combustible -N17-;

Relé de la bomba de combustible eléctrica 2 -J49-;

Unidad de control del período de encendido automático -J179-.

10 Calefactor de la sonda lambda -Z19-;

Calefactor de la sonda lambda 1 después del catalizador -Z29-;

Relé de baja temperatura de potencia -J359-;

Relé de alta temperatura de potencia -J360-;

Relé de desactivación de la bomba de combustible -J333- 2) ;

Válvula de inyección de gas 1 -N366- 1) ;

Válvula de inyección de gas 2 -N367- 1) ;

Válvula de inyección de gas 3 -N368-1 ) ;

Válvula de inyección de gas 4 -N369-1 ) .

15 Válvula de alta presión para el modo de gas -N372- 2)

Válvula del depósito de gas -N495- 2)

Sensor indicador de nivel de gas -G707- 2)

Válvula de inyección de gas 1 -N366-2 )

Válvula de inyección de gas 2 -N367- 2)

Válvula de inyección de gas 3 -N368- 2)

Válvula de inyección de gas 4 -N369-2 )

16 30 Unidad de control de la red de a bordo -J519- (T52c / 42);

Bombilla de luz diurna derecha -L23-;

Bombilla de intermitente derecha -L149-;

Bombilla de luz antiniebla trasera izquierda -L46-;

Bombilla de luz antiniebla trasera derecha -L47-;

Bombilla de luz diurna derecha -L175-;

Bombilla de luz de posición izquierda -M1-;

Bombilla de luz trasera derecha -M2-;

Bombilla de intermitente trasero izquierdo -M6-;

Bombilla de intermitente delantero derecho -M7-;

Bombilla de freno izquierda -M9-;

Bombilla de luz de marcha atrás derecha -M17-;

Bombilla de intermitente izquierdo del amplificador -M18-;

Bombilla de freno montada arriba -M25-;

Bombilla de luz diurna derecha -M31-;

Bombilla de luz de carretera derecha -M32-;

17 15 Relé de la bocina -J413-
18 30 Unidad de control de vehículos especiales -J608-
19 30 Unidad de control del motor del limpiaparabrisas -J400-
20 10 Válvula de cierre del depósito de combustible 1 -N361- 1)

Válvula de cierre del depósito de combustible 2 -N362-1 )

Válvula de cierre del depósito de combustible 3 -N363-1 )

Válvula de cierre del depósito de combustible 4 -N429-1 )

Válvula de cierre del depósito de combustible 5 -N430- 1)

Bomba de circulación de refrigerante -V50-

21 10 Calefactor con sensor lambda -Z19- (motor diésel)
  15 Controlador de la bomba de combustible -J538-;

Calefactor del sensor lambda -Z19-;

Calefactor del sensor lambda 1 después del catalizador -Z29-.

22 5 Transmisor de posición del embrague -G476-;

Interruptor de luces de freno -F- 5)

23 5 Relé adicional de la bomba de refrigerante -J496-
  10 Medidor de flujo de aire -G70- (motor diésel)

Válvula electromagnética de regulación de la presión de sobrealimentación -N75- (motor diésel)

Válvula de conmutación del radiador de recirculación de gases de escape -N345- (motor diésel)

Unidad de control para el modo de gas -J659-

Relé de las válvulas de cierre de gas -J908- 1)

Válvula de alta presión para el modo de gas -N372-1 )

  15 Válvula de regulación de la presión del combustible -N276-
24 10 Unidad de control del ventilador del radiador -J293-

Relé de la bomba de aire secundario -J299-

Relé adicional de la bomba de refrigerante -J496-

Válvula electromagnética del filtro de carbón activo 1 -N80-

Válvula de regulación del refrigerante -N515-

Válvula de conmutación del colector de admisión variable -N156-

Bomba de circulación de refrigerante 2 -V178 –

Inyector, cilindro 1 -N30- 1)

Inyector, cilindro 2 -N31- 1)

Inyector, cilindro 3 -N32- 1)

Inyector, cilindro 4 -N33- 1)

25 40 Bomba hidráulica del ABS -V64-;

Unidad de control del ABS -J104-.

26 30 Unidad de control de la red de a bordo -J519- (T52a / 1);

Bombilla de intermitente izquierda -L148-;

Bombilla de luz antiniebla izquierda -L22-;

Bombilla de luz antiniebla trasera izquierda -L46-;

Bombilla de luz antiniebla trasera derecha -L47-;

Bombilla de luz diurna izquierda – L174-;

Bombilla de luz de posición derecha -M3-;

Bombilla de luz trasera izquierda -M4-;

Bombilla de intermitente delantero izquierdo -M5-;

Bombilla de intermitente trasero derecho -M8-;

Bombilla de freno derecha -M10-;

Bombilla de luz de marcha atrás izquierda -M16-;

Amplificador de la bombilla de intermitente a la derecha -M19-;

Bombilla con luz diurna izquierda -M29-;

Bombilla con luz de carretera izquierda -M30-.

27 40 Motor de la bomba de aire secundario -V101-
  50 Unidad de control del período de encendido automático -J179-
28
29 30 Fusible 18 en el soporte de fusibles C -SC18-;

Fusible 19 en el soporte de fusibles C -SC19-.

  50 Fusible 35 en el soporte de fusibles C -SC35-;

Fusible 39 en el soporte de fusibles C -SC39-;

Fusible 54 en el soporte de fusibles C -SC54-;

Fusible 55 en el soporte de fusibles C -SC55-;

Fusible 59 en el soporte de fusibles C -SC59-;

Fusible 60 en el soporte de fusibles C -SC60-.

30 50 Soporte de fusibles C -SC- (-SC40- y -SC42-)
1) solo para vehículos con código de motor BSX
2) para vehículos con código de motor CHGA solamente
3) solo para vehículos con sistema start/stop
4) solo para vehículos sin sistema start/stop
5) válido a partir de noviembre de 2011

Ubicación de los fusibles en el soporte de fusibles C -SC-

Disposición del fusible 60 en el soporte de fusibles C -SC-.
Volkswagen Caddy – diagrama de fusibles – ubicación de montaje del soporte de fusibles C (C -SC-)
Número
Amperaje [A]
Descripción
1
2
3
4
5
6
7
8
9 10  -Vehículos especiales-

conector de 4 pines -T4aa- Pin 1  3) ;

10 pines -T10l-, Contacto 4 (interfaz para funciones especiales).

10 5 Relé de la bomba de combustible -J17-;

Relé principal -J271-;

Unidad de control del modo de gas -J659-;

Relé de alimentación de contacto 50 -J682-;

Relé de arranque 1 -J906-;

Estabilizador de tensión -J532-;

Interfaz de diagnóstico del bus de datos -J533-;

Unidad de control del motor -J623-.

11 5 Unidad de control de asistencia al estacionamiento -J446-;

Unidad de control de asistencia al estacionamiento -J791-.

12 5  -Vehículos especiales-

Taxímetro -G41-;

Espejo taxímetro -G511-.

  10 3) -Vehículos especiales- 3)

conector de 2 pines -T2ab-, Contacto 1;

conector de 2 pines -T2ac-, Contacto 1;

conector de 28 pines -T28b-, Contacto 13.

  20 4) -Vehículos especiales- 4)

conector de 8 pines -T8k-, Pin 8;

conector de 28 pines -T28a-, Pin 20;

conector de 28 pines -T28b-, Pin 20.

13 7.5 Interruptor de luces de freno -F- 3) ;

Regulador de alcance de los faros -E102-;

Botón TCS y ESP -E256-;

Botón de visualización de la presión de los neumáticos -E492-;

Botón start/stop -E693-;

Unidad de control del ABS -J104-;

Unidad de control del detector de remolque -J345 -;

Controlador de tracción total -J492-;

Controlador de la dirección asistida -J500-;

Controlador de los sensores de la palanca de cambios -J587-;

Módulo mecatrónico para caja de cambios de doble embrague -J743-;

Motor del controlador de alcance del faro izquierdo -V48-;

Motor del controlador de alcance del faro derecho -V49-;

Unidad de control para la gestión de la iluminación direccional y el alcance de los faros -J745-.

14 10 Interruptor de luz de marcha atrás -F4-;

Medidor de flujo de aire -G70-;

Relé de funcionamiento de la calefacción auxiliar -J485-;

Unidad de control en el panel de instrumentos -J285-;

Elemento calefactor de la ventilación del compartimento del motor -N79-;

Válvula electromagnética del filtro de carbón activo 1 -N80-;

Conector de diagnóstico -U31-;

Conector de 16 pines -T16-, Pin 1.

15 5 Unidad de control del airbag -J234-;

Bombilla de advertencia de desactivación del airbag lateral del pasajero -K145-.

16 5 Interruptor de luces -E1-;

Interruptor de calefacción / potencia de calor -E16-;

Transmisor de alta presión -G65-;

Sensor de calidad del aire -G238-;

Sensor de nivel de aceite y temperatura del aceite -G266-;

Espejo antideslumbrante automático -Y7-.

17
18 10  -Vehículos especiales-

Alarma;

Unidad de control del mando a distancia del taxi -J601-.

  10  -Vehículos especiales-

toma de 10 pines -T10l- contacto 6 (interfaz para funciones especiales)

19 10  -Vehículos especiales-

Taxímetro -G41-;

Espejo taxímetro -G511-;

Unidad central de alarma del mando a distancia del taxi -J601-;

Comunicación por radio bidireccional -R8-;

Impresoras -R98-.

  10  -Vehículos especiales-

toma de 10 pines -T10l-, pin 7 (interfaz para funciones especiales)

20 20 Encendedor de cigarrillos  -U1- 7)
21 10 Interruptor de luces -E1-;

Interruptor de calefacción / potencia de calor -E16-;

Sensor de lluvia y luz -G397-;

Relé de calefacción de la luneta trasera -J9-;

Controlador Climatronic -J255-;

Controlador del sistema de aire acondicionado -J301-;

Relé de la bocina -J413-;

Receptor del mando a distancia del calefactor de líquido refrigerante -R149-;

Controlador de los sensores de la palanca de cambios -J587-;

Conector de diagnóstico -U31-;

Conector de 16 pines -T16-, Pin 16;

Interruptor de iluminación interior -E599- (Caravana);

Iluminación interior trasera -W43- (Caravana).

22 10 Unidad de control de la red de a bordo -J519- (T52b / 42)  2)
23 5  -Vehículos especiales-

Interior del interruptor de luces (taxi) -E115-;

Interruptor de señal de taxi -E138-;

10 pines -T10l- Pin 1 (interfaz para funciones especiales).

  10  -Vehículos especiales-

conector de 3 pines -T3ak- Pin 1  3)

relé de luces intermitentes -J630- 4)

24 5 Sensor de monitorización del entorno interior -G273-;

Transmisor de inclinación del vehículo -G384-;

Sensor de alarma antirrobo -G578-;

Señal acústica -H12-;

Unidad de control de la red de a bordo -J519- (T52c / 1).

25 10 Módulo de salida del faro izquierdo -J667-
26 10 Módulo de salida del faro derecho -J668-
27
28 20 Toma de corriente de 12 V 3 -U19-, en la guantera.
29 15 Motor del limpiaparabrisas trasero -V12-
30
31 5 Interruptor de calefacción / salida de calor -E16-;

Elemento calefactor de la boquilla del pulverizador izquierdo -Z20-;

Elemento calefactor de la boquilla del pulverizador derecho -Z21-.

32
33 40 Unidad de control del sistema de aire acondicionado -J301-;

Interruptor de potencia de calefacción / calor -E16-.

34
35 10 -Vehículos especiales- 3)

Luz fluorescente trasera de techo alto -W41-;

Luz fluorescente central de techo alto -W42-.

36
37
38
39 20  -Vehículos especiales-

toma de 10 pines -T10ai- Pin 1  3)

  30 -Vehículos especiales-

conector de 4 pines -T4ad-, Pin 1  4)

40 20 Unidad de control del detector de remolque -J345-
41 20 Unidad de control del detector de remolque -J345-
42 20 Unidad de control del detector de remolque -J345-
43 15 Relé de la bomba de combustible -J17-;

Bomba de combustible eléctrica 2 relé -J49-;

Bomba de combustible adicional -V393-.

44 40 Controlador del ventilador de aire fresco -J126-;

Ventilador de aire fresco -V2-.

45 20 Relé del sistema de pulverización de faros -J39-;

Bomba del sistema de pulverización de faros -V11-.

46 10 Unidad de control de la red de a bordo -J519- (T52b / 42)  1) ;

Iluminación interior delantera -W1-;

Iluminación del maletero -W3-;

Iluminación de la guantera -W6-;

Iluminación interior trasera -W43-.

  30 Controlador de la puerta del conductor -J386-2 )
47 30 Encendedor de cigarrillos  -U1- 6)

Relé de descarga de contactos X -J59- 7) 8)

Soporte de fusibles C -SC- (-SC28- y -SC33-)  7) 8)

48 30 Controlador de los asientos delanteros calefactables -J774-
49 30 Controlador de la puerta del conductor -J386- 1)

Controlador de la puerta del pasajero delantero -J387-

50 20 Unidad de control de la red de a bordo -J519- (T52b / 1);

Motor del limpiaparabrisas trasero -V12-;

Bomba del pulverizador del parabrisas delantero y trasero -V59-;

Bomba del pulverizador -V5-.

51 15 Relé de alimentación del remolque -J941-;

Toma del remolque -U10- (T13 / 10).

  30 – Vehículos especiales

– Conector de 10 pines -T10ai-, Contacto 4;

Conector de 10 pines -T10ai-, Contacto 5.

52 25 Relé de calefacción de la luneta trasera -J9-;

Luneta trasera calefactable -Z1-;

Luneta trasera calefactable en la puerta izquierda -Z26-;

Luneta trasera calefactable en la puerta derecha -Z27-;

Relé del ventilador de aire fresco -J13-;

Resistencia en serie del ventilador de aire fresco con fusible de sobrecalentamiento -N24 -;

Ventilador de aire fresco -V2-.

53 15 6)
20 7)
Toma de corriente de 12 V -U5-, en el panel central trasero;

Toma de corriente de 12 V 2 -U18-, en el panel lateral trasero izquierdo.

54 15 -Vehículos especiales- 4)

Relé de conmutación 1 para el ventilador del techo -J180-

55 15 -Vehículos especiales- 4)

Conector de 8 pines -T8m-, Contacto 4;

Conector de 8 pines -T8n-, Contacto 4.

56
57 5 Unidad de control en el panel de instrumentos -J285-5 )

Unidad de control electrónica de la columna de dirección -J527-5 )

58 5 Unidad de control electrónica de gestión del teléfono móvil -J412-5 )
59 5  -Vehículos especiales-

interruptor de Radio -E72-

botón de anulación de Encendido -E489-

Botón de desactivación de la luz diurna -E652-

Memoria de datos de accidentes -J754-

60 30 – Vehículos especiales –

conector de 3 pines -T3al-, Contacto 1.

1) antes de abril de 2011
2) después de mayo de 2011
3) antes de octubre de 2011
4) después de noviembre de 2011
5) solo para vehículos con sistema start-stop
6) antes de octubre de 2012
7) después de noviembre de 2012
8) solo para vehículos con Climatronic

Acerca del Volkswagen Caddy (2003-2015)

El Volkswagen Caddy, fabricado entre 2003 y 2015, es un modelo popular que combina practicidad y fiabilidad. Esta furgoneta compacta es popular no solo entre los empresarios, sino también entre las familias que necesitan más espacio. El Caddy ofrece varias opciones de motor, incluidas variantes de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El interior está diseñado pensando en la comodidad y la funcionalidad, ofreciendo mucho espacio de almacenamiento y equipamiento tecnológico moderno.

Diagrama de la caja de fusibles del Volkswagen Caddy

Esta página muestra el diagrama de la caja de fusibles del modelo Volkswagen Caddy, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles de este modelo suele estar situada debajo del salpicadero, en el lado del conductor, y también en el compartimento del motor. Nuestros diagramas muestran claramente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y fiabilidad de su vehículo.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
