Volkswagen ID.3 (2019-2021) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen ID.3 (2019–2021), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Volkswagen ID.3 – Esquema de fusibles

Año de fabricación: 2017, 2018, 2019, 2020, 2021.

VW ID.3 – Fusibles

1.1 Caja de fusibles A -SA-, Volkswagen ID.3 desde noviembre de 2019
1.1.1 Posición de montaje de la caja de fusibles A -SA-, desde noviembre de 2019

1 – Caja de fusibles A
-SA Fusible en la regleta Multifuse

1.1.2 Asignación de fusibles para la caja de fusibles A -SA-, Volkswagen ID.3 desde noviembre de 2019.

1.2 Caja de fusibles B -SB-, desde noviembre de 2019.

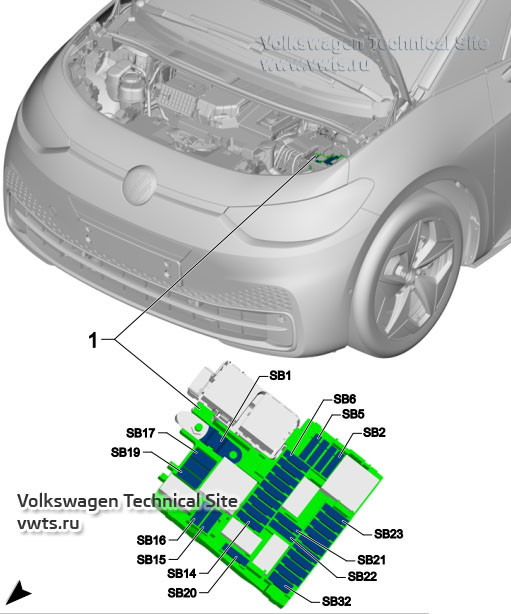

1.2.1 Posición de montaje de la caja de fusibles B -SB-, desde noviembre de 2019.

1 – Caja de fusibles B -SB

1.2.2 Asignación de fusibles para la caja de fusibles B -SB-, Volkswagen ID.3 desde noviembre de 2019

1.3 Soporte de fusibles C -SC-, VW ID.3 desde noviembre de 2019.

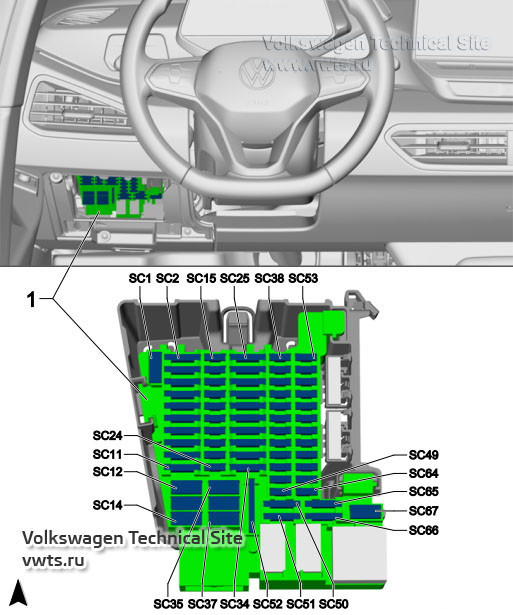

1.3.1 Posición de montaje del soporte de fusibles C -SC-, modelos Volkswagen ID.3 con volante a la izquierda, desde noviembre de 2019.

1 – Soporte de fusibles C -SC

Colores de los fusibles para el fusible J-Case:
♦ 50 A – rojo
♦ 40 A – verde
♦ 30 A – rosa
Colores de los fusibles para el fusible plano ATO:
♦ 40 A – naranja
♦ 30 A – verde claro
♦ 25 A – natural (blanco)
♦ 20 A – amarillo
♦ 15 A – azul claro
♦ 10 A – rojo
♦ 7,5 A – marrón
♦ 5 A – marrón claro
♦ 1 A – negro
Colores de los fusibles para los minifusibles:
♦ 20 A – amarillo
♦ 15 A – azul claro
♦ 10 A – rojo
♦ 7,5 A – marrón
♦ 5 A – marrón claro
♦ 1 A – negro

1.3.2 Posición de montaje del soporte de fusibles C -SC-, modelos con volante a la derecha, Volkswagen ID.3 desde noviembre de 2019

1 – Portafusibles C -SC

1.3.3 Asignación de fusibles para el portafusibles C -SC-, Volkswagen ID.3 desde noviembre de 2019

1) Modelos con volante a la izquierda
2) Modelos con volante a la derecha

1.4 Soporte de fusibles C -SC-, VW ID.3 desde julio de 2020.
1.4.1 Posición de montaje del soporte de fusibles C -SC- modelos con volante a la izquierda, Volkswagen ID.3 desde julio de 2020.

1.4.2 Posición de montaje del soporte de fusibles C -SC- modelos con volante a la derecha, VW ID.3 desde julio de 2020.

1.4.3 Asignación de fusibles para el portafusibles C -SC-, Volkswagen ID.3 desde julio de 2020.

1) Modelos con volante a la izquierda
2) Modelos con volante a la derecha

1.5 Fusibles individuales, Volkswagen ID.3 desde noviembre de 2019.
1.5.1 Posición de montaje de los fusibles individuales, modelos con volante a la izquierda, desde noviembre de 2019.

1 – Soporte
2 – Portafusibles 1 -ST1-

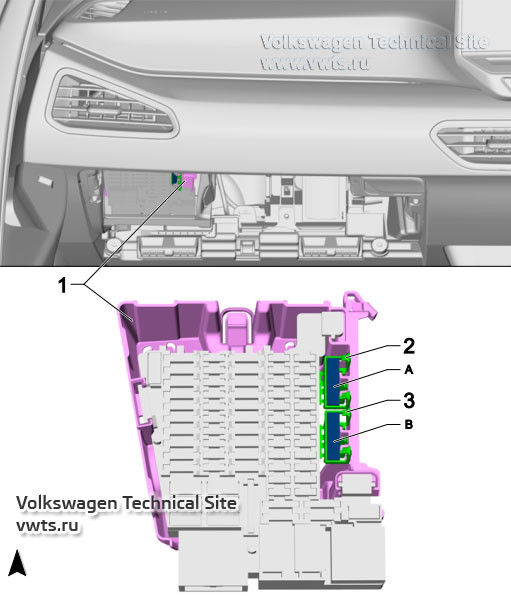

3 – Portafusibles 2 -ST2- 1.5.2 Posición de montaje

de los fusibles individuales, modelos con volante a la derecha, desde noviembre de 2019.

1 – Soporte
2 – Portafusibles 1 -ST1-
3 – Portafusibles 2 -ST2-

1.5.3 Asignación de fusibles individuales, modelos Volkswagen ID.3 con volante a la izquierda, desde noviembre de 2019.

1.5.4 Asignación de fusibles individuales, modelos VW ID.3 con volante a la derecha, desde noviembre de 2019.

Acerca del Volkswagen ID.3 (2019-2021)

El Volkswagen ID.3, presentado entre 2019 y 2021, es el primer modelo totalmente eléctrico de la marca Volkswagen, construido sobre la plataforma MEB. Este modelo está diseñado con énfasis en la sostenibilidad y las tecnologías innovadoras, ofreciendo diversas variantes de batería que permiten una autonomía de 330 km a 550 km según WLTP. El ID.3 se caracteriza por un diseño moderno, un interior espacioso y avanzados sistemas de asistencia al conductor. Su motor eléctrico proporciona una conducción suave y silenciosa, lo que lo convierte en un vehículo ideal tanto para entornos urbanos como para viajes largos.

Esquema de la caja de fusibles del Volkswagen ID.3

Esta página muestra el esquema de la caja de fusibles del Volkswagen ID.3, que es crucial para comprender el sistema eléctrico del vehículo. La caja de fusibles en este modelo se encuentra generalmente en el compartimento del motor y en el interior del vehículo, a menudo en la zona del salpicadero. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles está diseñada para garantizar la protección de todos los circuitos eléctricos importantes del vehículo, por lo que es esencial seguir las recomendaciones del fabricante para su mantenimiento.
