Volkswagen Touareg (2005-2010) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Touareg (2005–2010), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.

Volkswagen Touareg (2005-2010) – diagrama de fusibles

Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010.

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Touareg es el fusible 1 en la caja de fusibles del compartimento del motor.

Asignación de fusibles en la caja de fusibles, panel de instrumentos derecho

N.º	Amperios [A]	Descripción
1	15 20 2 + 8)	U1 – Encendedor de cigarrillos U9 – Encendedor de cigarrillos trasero
2	5 8,1 + 7) 15 2 + 7)	J160 – Relé de la bomba de circulación 2) J708 – Relé de calor residual 2) R149 – Receptor de control remoto para calefacción del refrigerante 2) U18 – Toma de 12 V 2 1) U20 – Toma de 12 V 4 1)
3	15 20 2)	U5 – Toma de 12 V U19 – Toma de 12 V 3
4	20	J162 – Unidad de control de calefacción
5	20	U18 – Toma de 12 V 2 2) U19 – Toma de 12 V 4 2) J807 – Relé para tomas de corriente 1)
6	15	J518 – Unidad de control de autorización de entrada y arranque 3) J708 – Relé de calor residual 1)
7	5	T16b – Conector de diagnóstico J515 – Unidad de control de selección antena G397 – Sensor detector de lluvia y luz
8	25 30 7)	V – Motor del limpiaparabrisas delantero
9	15	J519 – Unidad de control de alimentación a bordo (bomba del limpiaparabrisas delantero)
10	25 30 7)	J388 – Controlador de puerta trasera izquierda (regulador de ventana)
11	15	J386 – Controlador de puerta del conductor (cierre centralizado) J388 – Controlador de puerta trasera izquierda (cierre centralizado)
12	10	J519 – Unidad de control de alimentación a bordo (iluminación interior)
13	–	No asignado
14	25 30 7)	J386 – Controlador de puerta del conductor (regulador de ventana)
15	15	J393 – Unidad de control central del sistema de confort (juego de luces traseras derecha)
16	20	J519 – Unidad de control de alimentación a bordo (bocinas)
17	30	J519 – Unidad de control de alimentación a bordo (luz izquierda)
18	20 25 7)	J39 – Relé del sistema de pulverización de faros
19	–	No asignado
20	30	J519 – Unidad de control de alimentación a bordo (batería 1)
21	–	No asignado
22	30	J647 – Controlador de bloqueo del diferencial J605 – Controlador de puerta trasera
23	10	J647 – Unidad de control de bloqueo del diferencial
24	5	J502 – Unidad de control de monitoreo de presión de neumáticos
25	15	J352 – Columna de dirección y unidad de control de ajuste de altura del cinturón
26	10	F36 – Interruptor del pedal del embrague J… – Controladores del motor J234 – Controlador del airbag J285 – Controlador en el panel de instrumentos J519 – Controlador de alimentación a bordo K145 – Iluminación de advertencia de desactivación del airbag del pasajero delantero N378 – Imán del enrollador del cinturón de seguridad del conductor N379 – Imán delantero del tambor de inercia del asiento del pasajero
27	5	E183 – Interruptor de monitoreo interior W11 – Iluminación de lectura trasera izquierda W12 – Iluminación de lectura trasera derecha W14 – Espejo iluminado en el lado del pasajero delantero W20 – Espejo iluminado en el lado del conductor W51 – Iluminación de la puerta trasera
28	–	No asignado

29	–	No asignado
30	–	No asignado
31	–	No asignado
32	–	No asignado
33	15	J527 – Unidad de control de electrónica de la columna de dirección
34	5	G273 – sensor de monitoreo interior G384 – sensor de inclinación del vehículo J285 – unidad de control en el panel de instrumentos 2)
35	30	J519 – unidad de control de alimentación a bordo
36	30	E470 – Unidad de control de ajuste del asiento del conductor
37	–	No asignado
38	–	No asignado
39	5A	J9 – Relé de la luneta trasera calefactable J32 – Relé del aire acondicionado J329 – Relé de tensión de alimentación del terminal 15 J755 – Relé del modo de transporte J807 – Relé de las tomas de corriente 1)
40	5	J285 – Unidad de control en el panel de instrumentos
41	15	J518 – Unidad de control de acceso y arranque
42	30	J245 – Unidad de control de ajuste del techo corredizo
43	–	No asignado
44	30	E470 – Unidad de control de ajuste del asiento del conductor J136 – Unidad de control de ajuste del asiento y la columna de dirección con memoria J810 – Unidad de control de ajuste del asiento del conductor
45	25	J786 – Unidad de control de los asientos traseros calefactables
46	–	No asignado
47	10	J647 – Unidad de control de bloqueo del diferencial
48	5	J769 – Unidad de control para el cambio de carril J770 – Unidad de control para el cambio de carril 2
49	5	J236 – Unidad de control Servotronic
50	10	G266 – sensor de nivel y temperatura del aceite N79 – elemento calefactor del ventilador de drenaje del bloque 4)
51	5	T16b – Conector de diagnóstico F321 – Interruptor de contacto del freno de estacionamiento G238 – Sensor de calidad del aire G550 – Sensor para el control automático de distancia J755 – Relé del modo de transporte
52	30 15 7)	V12 – Motor del limpiaparabrisas trasero
53	5	E1 – Interruptor de luces J527 – Unidad de control de electrónica de la columna de dirección J393 – Unidad de control central del sistema de confort
54	10	E102 – Regulador de ajuste del flujo de luces 5) J667 – Módulo de potencia para el faro izquierdo 6) V48 – Motor para el control del flujo del faro izquierdo 5) V49 – Motor para el control del flujo del faro derecho 5)
55	15	J486 – Relé del ventilador de aire fresco para la 2.ª velocidad
56	40	J32 – Relé del sistema de aire acondicionado J309 – Relé de aislamiento de paneles solares J486 – Relé del ventilador de aire fresco, 2.ª velocidad SB55 – Fusible 55 en la almohadilla de fusibles B V305 – Motor para el ajuste delantero del ventilador Bitron
57	40	V306 – Motor para el ajuste trasero del ventilador Bitron 8) J403 – Relé del compresor adaptativo 7)
1) Solo una batería a bordo 2) Solo batería auxiliar y dos baterías a bordo 3) Solo V10 TDI 4) Solo modelos con código de motor BHK, BHL 5) Solo modelos con luces halógenas 6) Solo modelos con luces direccionales 7) Desde noviembre de 2007 8) Hasta noviembre de 2007

Asignación de fusibles en la caja de fusibles, panel de instrumentos izquierdo

Número	Amperios [A]	Descripción
1	15 20 2)	J345 – Unidad de control del detector de remolque
2	5	J446 – Unidad de control de asistencia de estacionamiento
3	15	J345 – Unidad de control del detector de remolque
4	5	J412 – Unidad de control de electrónica para teléfono móvil
5	15 25 2)	J345 – Unidad de control del detector de remolque
6	30	J104 – Unidad de control ABS
7	5	J646 – Unidad de control de la caja de fusibles
8	30	J519 – Unidad de control de alimentación a bordo (luz derecha)
9	10	Personalización R190 – Sintonizador de radio satelital digital 1)
10	5	J772 – Unidad de control del sistema de cámara de marcha atrás R78 – Sintonizador de TV
11	20	J503 – Unidad de control con pantalla para sistema de radio y navegación R – Radio R – Preparación para radio y sistema de navegación con TV (modelos para Japón)
12	30	R12 – Amplificador
13	–	No asignado
14	15	J393 – Unidad de control central del sistema de confort
15	25 30 3)	J389 – Controlador de puerta trasera derecha (regulador de ventana)
16	10 5 3)	W3 – Iluminación del maletero
17	–	No asignado
18	30	J9 – Relé de la luneta trasera calefactable
19	–	No asignado
20	30	U13 – Inversor AC / DC con toma de 12 V – 230 V U27 – Inversor AC / DC con toma de 12 V – 115 V 1)
21	10	F266 – Interruptor de contacto del capó
22	25	J774 – Unidad de control de los asientos delanteros calefactables
23	10	J255 – Unidad de control Climatronic
24	30	E471 – Unidad de control de ajuste del asiento del pasajero delantero J521 – Ajuste del asiento del pasajero delantero con unidad de control de memoria
25	5	E265 – Unidad de control trasera y pantalla Climatronic J301 – Unidad de control del sistema de aire acondicionado
26	–	No asignado
27	15	J197 – Unidad de control de suspensión adaptativa
28	–	No asignado

29	10 5 3)	J217 – Unidad de control de transmisión automática
30	20	J714 – Relé del sistema de bloqueo de alimentación
31	15	J393 – Unidad de control central del sistema de confort
32	10	J387 – Controlador de puerta delantera del pasajero (cierre centralizado) J389 – Controlador de puerta trasera derecha (cierre centralizado)
33	15	Personalización
34	25 30 3)	J387 – Controlador de puerta delantera del pasajero (control de ventanas)
35	30	E471 – Unidad de control de ajuste del asiento del pasajero delantero
36	5	J603 – Unidad de control de reconocimiento de posición del vehículo J702 – Pantalla del techo
37	–	No asignado
38	10	J104 – Unidad de control ABS
39	5	J410 – Relé de la luneta trasera calefactable izquierda J411 – Relé de la luneta trasera calefactable derecha J745 – Unidad de control de iluminación de curvas y corriente de faros Personalización
40	10	J646 – Unidad de control de la caja de fusibles
41	10	J345 – Unidad de control del detector de remolque
42	5	E284 – Unidad de control de funcionamiento de puertas de garaje J530 – Unidad de control de funcionamiento de puertas de garaje
43	5	F41 – Interruptor de marcha atrás
44	5	E94 – Regulador de asiento calefactable del conductor E95 – Regulador de asiento calefactable del pasajero delantero E128 – Regulador de asiento trasero calefactable izquierdo con regulador E129 – Regulador de asiento trasero calefactable derecho con regulador E281 – Unidad de control para el ajuste de altura de la suspensión Z20 – Elemento calefactor de la boquilla del lavaparabrisas izquierdo Z21 – Elemento calefactor de la boquilla del lavaparabrisas derecho
45	–	No asignado
46	–	No asignado
47	10	J668 – Módulo de salida de potencia para el faro derecho
48	10	J197 – Unidad de control de suspensión adaptativa
49	5	Y7 – Espejo interior automático antideslumbrante
50	5	E256 – botón TCS y ESP
51	15	J217 – Unidad de control de transmisión automática
52	5	F125 – Interruptor multifunción F189 – Interruptor Tiptronic N380 – Bloqueo de la palanca de cambios para el relé de posición P
53	30	J411 – Relé de la luneta trasera calefactable para el lado derecho
54	30	J410 – Relé de la luneta trasera calefactable para el lado izquierdo
55	–	No asignado
56	40	J104 – Unidad de control ABS
57	40	J646 – Unidad de control de la caja de fusibles
1) Solo mercados estadounidenses 2) Desde mayo de 2008 3) Desde noviembre de 2007

Asignación de fusibles y relés en la caja de fusibles, debajo del asiento del conductor

Número	Amperios [A]	Descripción
SD1	150	Soporte de fusible izquierdo
SD2	150	Soporte de fusible derecho
SD3	60	Soporte de fusible derecho
SD4	60 40 3)	J701 – Relé de alimentación 2 1) V306 – Motor para el ajuste trasero del ventilador Bitron 3)
SD5	60 40 3)	J329 – Terminal 15 relé de alimentación
SD6	–	No asignado
SD7	250	J713 – Relé del cargador para la segunda batería
SD8	150 1) 60 2)	Soporte de fusibles izquierdo J701 – Relé de alimentación 1 1)
SD9	5	J519 – unidad de control de alimentación a bordo
SD10	10 5 3)	J519 – unidad de control de alimentación a bordo 1)
SD11	5	J519 – unidad de control de alimentación a bordo 1)
SD12	–	No asignado
SD13	40	J403 – Relé del compresor de suspensión adaptativa V306 – Motor para el ajuste trasero del ventilador Bitron 1,3)
SD14	–	No asignado
Relés
1	Interruptor principal / interruptor de batería -E74-
2	Relé de alimentación del terminal 15 -J329- (433)
3	Segundo relé del circuito de carga de la batería -J713-
1) Solo V10 TDI 2) Solo modelos con batería auxiliar 3) Desde noviembre de 2007

Ubicación de los relés en el compartimento del motor E-box a la izquierda debajo del salpicadero cerca de la consola central

N.º	Descripción
D1	Unidad de control Servotronic -J236- (476)
D2	Relé del sistema de bloqueo de alimentación -J714- (404)
D3	Relé del compresor de suspensión adaptativa -J403- (373)
D4	Relé de las tomas de corriente -J807- (404)
D5	Relé del sistema de aire acondicionado -J32- (100) / (370) instalación opcional
D6	Relé del ventilador de aire fresco, 2.ª velocidad -J486- (404), solo sistema de aire acondicionado manual
D7	Relé de la luneta trasera calefactable -J9- (53)
D8	Relé de la bomba de circulación -J160- (404), solo VR6 con calentador auxiliar
D9	Relé de activación del alternador -J442- (53)
E1	Relé de aislamiento de paneles solares -J309- (79)
E2	No asignado
E3	Relé de la luneta trasera calefactable izquierda -J410- (53)
E 4	No asignado
E5	Relé de tensión de alimentación 2 -J710- (432), solo V10 TDI
E6	No asignado
E7	Relé del sistema de pulverización de faros -J39- (53)
E8	Relé de calor residual -J708- (404)
E9	Relé de la luneta trasera calefactable derecha -J411- (53)

Soporte de relés en el compartimento del motor E-box a la derecha debajo del salpicadero, cerca del pilar derecho (solo volante a la derecha)

N.º	Descripción
D1	Unidad de control Servotronic -J236- (476)
D2	Relé del sistema de bloqueo de alimentación -J714- (404)
D3	Relé del compresor de suspensión adaptativa -J403- (373)
D4	Relé de las tomas de corriente -J807- (404)
D5	Relé del sistema de aire acondicionado -J32- (100) / (370) instalación opcional
D6	Relé del ventilador de aire fresco, 2.ª velocidad -J486- (404), solo sistema de aire acondicionado manual
D7	Relé de la luneta trasera calefactable -J9- (53)
D8	Relé de la bomba de circulación -J160- (404), solo VR6 con calentador auxiliar
D9	Relé de activación del alternador -J442- (53)
E1	Relé de aislamiento de paneles solares -J309- (79)
E2	Relé de calor residual -J708- (404)
E3	Relé de la luneta trasera calefactable izquierda -J410- (53)
E 4	Relé de tensión de alimentación 2 -J710- (432), solo V10 TDI
E5	Relé de la luneta trasera calefactable derecha -J411- (53)
E6	Relé del sistema de pulverización de faros -J39- (53)

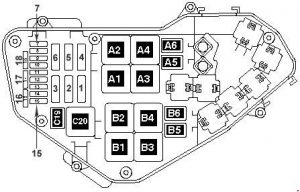

Relés del compartimento del motor y caja de fusibles (motor TDI 2,5 l (R5))

Número	Amperios [A]	Descripción
1	60	J293 – Unidad de control del ventilador del radiador
2	30	J671 – Controlador del ventilador de calefacción 2 1)
3	–	No asignado
4	–	No asignado
5	–	No asignado
6	–	No asignado
7	–	No asignado
8	–	No asignado
9	30	J623 – Unidad de control del motor
10	10	G65 – Sensor de alta presión J17 – Relé de la bomba de combustible J255 – Controlador Climatronic J293 – Controlador del ventilador del radiador J301 – Controlador del aire acondicionado J445 – Relé de la bomba de refrigeración de combustible J496 – Relé adicional de la bomba de refrigerante J671 – Controlador del ventilador del radiador 2 N75 – Válvula solenoide de regulación de presión del turbo N79 – Calentador del ventilador de extracción de aire del bloque N280 – Válvula solenoide de regulación del compresor del aire acondicionado N345 – Válvula solenoide de conmutación del radiador de recirculación de gases de escape
11	–	No asignado
12	10	J179 – Unidad de control de iluminación automática J496 – Relé adicional de la bomba de refrigerante
13	25	G6 – Bomba de presión del sistema de alimentación G23 – Bomba de combustible J17 – Relé de la bomba de combustible J445 – Relé de la bomba de refrigeración de combustible J715 – Relé de presión del circuito del depósito V166 – Bomba de refrigeración de combustible
14	–	No asignado
15	–	No asignado
16	–	No asignado
17	10	G39 – Sonda Lambda Z19 – Calentador con sonda Lambda

18	–	No asignado
Relés
A1	No asignado
A2	Relé de alimentación del terminal 30 -J317- (109)
A3	Unidad de control de tiempo de iluminación automática -J179- (475)
A4	Relé de la bomba de combustible -J17- (53)
A5	Relé adicional de la bomba de refrigerante -J496- (404)
A6	Relé de la bomba de refrigeración de combustible -J445- (404)
B1	No asignado
B2	No asignado
B3	No asignado
B3	No asignado
B4	No asignado
B5	No asignado
B6	No asignado
C19	Relé de presión en el circuito del depósito -J715- (404) (Solo calefacción auxiliar del refrigerante)
C20	Relé de alimentación del terminal 50 -J682- (433)
1) Solo modelos para zonas climáticas tropicales y modelos con dispositivo de remolque

Relés del compartimento del motor y caja de fusibles (motor TDI 5,0 l (V10))

Número	Amperios [A]	Descripción
1	60	J293 – Unidad de control del ventilador del radiador
2	60 1) 30	J671 – Unidad de control del ventilador del radiador 2 V177 – Ventilador del radiador 2
3	–	No asignado
4	–	No asignado
5	–	No asignado
6	60	J701 – Relé de tensión de alimentación 1
7	10	J708 – Relé de calor residual J496 – Relé de la bomba de refrigerante J445 – Relé de la bomba de refrigeración de combustible V166 – Bomba de refrigeración de combustible
8	30	J624 – Unidad de control del motor 2
9	30	J623 – Unidad de control del motor
10	10	G65 – Sensor de alta presión J17 – Relé de la bomba de combustible J293 – Controlador del ventilador del radiador J671 – Controlador del ventilador del radiador 2 N345 – Válvula solenoide de conmutación del radiador de gases de escape con recirculación N381 – Válvula solenoide de conmutación del radiador de gases de escape con recirculación 2 V336 – Bomba dosificadora para la inyección del filtro de partículas para el cilindro 1 2) V337 – Bomba dosificadora para la inyección del filtro de partículas para el cilindro 2 2)
11	15	F265 – Termostato del sistema de refrigeración controlado por mapa J255 – Unidad de control Climatronic J724 – Controlador del turbocompresor 1 J725 – Controlador del turbocompresor 2 N280 – Válvula solenoide de regulación del compresor del aire acondicionado V135 – Bomba de aditivo para el filtro de partículas 2) V157 – Motor de la válvula de admisión V275 – Motor de la válvula de admisión 2 V400 – Bomba de refrigeración de combustible con recirculación de gases de escape 3)
12	5	J179 – Unidad de control de iluminación automática J445 – Relé de la bomba de refrigeración de combustible J496 – Relé adicional de la bomba de refrigerante J703 – Unidad de control de iluminación 2
13	25 3) 30	G6 – Bomba de presión del sistema de alimentación G23 – Bomba de combustible J17 – Relé de la bomba de combustible J715 – Relé de presión en el circuito del depósito 3)
14	15	G698 – Unidad de análisis para el reductor de nivel 3) N473 – Válvula solenoide de distribución del reductor 3) V437 – Bomba del reductor 3) Z103 – Calentador de la bomba del reductor 3)
15	10	J317 – Terminal 30 relé de tensión de alimentación J623 – Unidad de control del motor 3)
16	30	J891 – Unidad de control del calentador del reductor
17	20 15 1)	J583 – Unidad de control del sensor de NOx 3) J881 – Unidad de control del sensor de NOx 2 3) G39 – Sonda Lambda Z19 – Calentador con sonda Lambda

18	–	No asignado
Relés
A1	No asignado
A2	Relé de alimentación del terminal 30 -J317- (219)
A3	Unidad de control de iluminación automática -J179- (475) / (639) / (647) instalación opcional
A4	Relé de la bomba de combustible -J17- (53)
A5	Relé adicional de la bomba de refrigerante -J496- (404) / (449) instalación opcional
A6	Relé de la bomba de refrigeración de combustible -J445- (404) / (449) instalación opcional
B1	No asignado
B2	Relé de la bomba de combustible -J17- (53)
B3	No asignado
B3	No asignado
B4	No asignado
B5	No asignado
B6	No asignado
C19	Relé de presión en el circuito del depósito -J715- (404) (Solo calentador auxiliar del refrigerante)
C20	Relé de alimentación del terminal 50 -J682- (433)
1) Depende del equipamiento 2) Hasta mayo de 2007 3) Solo modelos con código de motor CATA

Sobre el Volkswagen Touareg (2005-2010)

El Volkswagen Touareg, fabricado entre 2005 y 2010, es un SUV de lujo que combina robustez con elegancia. Este modelo es conocido por su versatilidad y capacidad para manejar diversos terrenos, lo que lo hace ideal para conductores que buscan fiabilidad y confort. El Touareg ofrece una amplia gama de opciones de motor, incluyendo motores de gasolina y diésel, que proporcionan diferentes niveles de potencia y eficiencia. En el interior, encontramos materiales de alta calidad y tecnologías modernas que aumentan la comodidad y seguridad de los pasajeros. Este modelo se ha vuelto popular entre aquellos que buscan una combinación de lujo y practicidad.

Diagrama de la caja de fusibles del Volkswagen Touareg

Esta página muestra el diagrama de la caja de fusibles para el Volkswagen Touareg, que es importante para el mantenimiento y las reparaciones del vehículo. En este modelo, las cajas de fusibles suelen estar ubicadas debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su configuración y funciones.
