Volkswagen Caravelle (Multivan) T5 y T6 – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Volkswagen Caravelle (Multivan) T5 (2003–2015), descubrirá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.

Volkswagen Caravelle – esquema de la caja de fusibles

Año de fabricación: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014.

T6 a partir de 2015

El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Caravelle es el fusible 12 en la caja de fusibles del habitáculo.

La disposición de las cajas en el Volkswagen Caravelle (Multivan) T5 y T6 es similar. Sin embargo, su esquema es diferente.

Ubicación de las unidades de control

Descripción

1	Unidad de control electrónico ABS
2	Controlador de aire acondicionado – en el panel de control de calefacción
3	Controlador de aire acondicionado (trasero) – en el panel de control de calefacción
4	Unidad de antena – si está disponible
5	Sensor de colisión lateral del lado del conductor
6	Sensor de colisión lateral, trasero izquierdo
7	Sensor de colisión lateral del lado del pasajero
8	Sensor de colisión lateral, trasero derecho
9	Unidad de control antirrobo
10	Sistema de señalización antirrobo – resonador del sistema de admisión
11	Amplificador de salida de audio – debajo del asiento delantero derecho – si está presente
12	Batería auxiliar 1 – debajo del asiento delantero izquierdo – si está presente
13	Batería auxiliar 2 (RV) – en la cocina
14	Unidad de control de calefacción auxiliar (Air Top 3500) – debajo de la carrocería, a la derecha – si está presente
15	Unidad de control de calefacción auxiliar (Thermo Tor) – debajo de la carrocería, a la izquierda – si está presente
16	Batería del motor
17	Unidad de control de equipamiento de camping (RV)
18	Conector de diagnóstico (DLC)
19	Unidad de diagnóstico – salpicadero
20	Controlador de la puerta del conductor
21	Controlador eléctrico de la puerta trasera izquierda (con puertas correderas eléctricas) – pilar izquierdo
22	Unidad de control eléctrico de la puerta del pasajero
23	Controlador del mazo de cables de la puerta trasera derecha (puertas correderas eléctricas) – pilar derecho
24	Unidad de control de estabilidad ESP (incluye sensor de aceleración, sensor de movimiento lateral)
25	Unidad de control del elevador de techo (RV)
26	ECM – cerca de la caja de fusibles/relés del motor 1
27	Módulo de control del motor del ventilador de refrigeración 1 — suspensión (delantero izquierdo)
28	Controlador del motor del ventilador de refrigeración 2 – en el motor del ventilador de refrigeración 2 – si está instalado
29	Caja de fusibles/relés, compartimento del motor 1
30	Caja de fusibles/relés, compartimento del motor 2
31	Caja de fusibles/relés, compartimento del motor Z
32	Caja de fusibles/relés, salpicadero 1 — centro del salpicadero

33	Caja de fusibles/relés 2, salpicadero – debajo de la caja de fusibles/relés del salpicadero 1
34	Caja de fusibles/relés, kit de intermitentes 3 – detrás de la caja de fusibles/relés, kit de intermitentes 1/2
35	Caja de fusibles/relés, salpicadero 4 — detrás de la caja de fusibles/relés, salpicadero 1/2
36	Caja de fusibles/relés, asiento izquierdo – debajo del asiento
37	Fusible auxiliar 1 (interruptor de bloqueo del diferencial, trasero 10A) – pilar delantero izquierdo
38	Fusible auxiliar 2 (calefacción auxiliar 30A) – debajo del asiento izquierdo
39	Fusible auxiliar 3 (unidad de control electrónico de la puerta trasera izquierda 40A) – debajo del asiento izquierdo (algunos modelos)
40	Resistencia del motor del ventilador de calefacción 1 – cerca del motor del ventilador de calefacción trasero
41	Resistencia del motor del ventilador de calefacción 2 – cerca del motor del ventilador de calefacción trasero – si está presente
42	Señal acústica 1
43	Señal acústica 2 – si está disponible
44	Unidad de control del inmovilizador – kit de intermitentes
45	Antena ad anello dell’inmovilizador – cerca del encendido
46	Unidad de control del kit de intermitentes – salpicadero
47	Unidad de control del teléfono – detrás de la guantera
48	Unidad de control multifunción 1 – funciones: transmisión automática (caja de cambios automática), sistema de carga (con batería auxiliar), control de crucero, reconocimiento de contactos del interruptor de puerta/capó, control de carga eléctrica, control de ventanas, bomba de combustible, lavafaros, visualización de puertas de calefacción de espejos, desempañador de la ventana trasera, luces de advertencia, desempañador del parabrisas, bocina, intermitentes, iluminación del kit de intermitentes, luces interiores, limpiaparabrisas automáticos, luces de marcha atrás, arranque, techo solar, interruptor de luces, lavaparabrisas, limpiaparabrisas
49	Unidad de control multifunción 2 – funciones: sistema antirrobo, cierre centralizado, espejos laterales ajustables eléctricamente, puertas correderas eléctricas, elevalunas eléctricos, techo solar
50	Unidad de control de navegación – en la pantalla de navegación
51	Sensor de temperatura ambiente
52	Unidad de control del sistema de estacionamiento
53	Unidad de control de calefacción del asiento del conductor
54	Unidad de control del asiento calefactado del pasajero
55	Sensor de posición del volante – si está presente
56	Unidad de control eléctrico del techo solar
57	Unidad de control electrónico SRS
58	Controlador de apertura/cierre de la puerta trasera – pilar izquierdo “D” – si está presente
59	Unidad de control de información de tráfico – debajo del salpicadero
60	Unidad de control de información de tráfico (posición alternativa) – debajo del salpicadero
61	Unidad de control de la transmisión (con tracción total) – transmisión final trasera
62	Unidad de control electrónico de la transmisión (caja de cambios automática) – junto a la unidad de control del motor
63	Sintetizador de voz – debajo del asiento delantero derecho – si está presente
64	Sensor de velocidad del vehículo – transmisión (algunos modelos)

Compartimento del motor

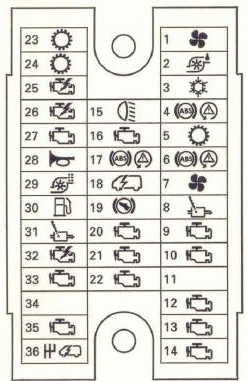

Caja de fusibles

Descripción

1	(5A) Motor(es) del ventilador(es) de refrigeración
2	(5A) Relé de la bomba de refrigerante
3	(15A) Aire acondicionado (5A) Resistencia de ventilación del chasis
4	(30A) Sistema antibloqueo (ABS) o estabilizador de voltaje, estéreo, radio
5	(15A) Transmisión automática
6	(30A) Sistema antibloqueo (ABS)
7	(5A) Unidad de control del motor del ventilador de refrigeración 1; (7,5A) Bomba del lavaparabrisas.
8	(15A) Gestión del motor
9	(5A) Gestión del motor, relé del circuito principal de encendido
10	(5A) Gestión del motor (15A) Válvula de sobrealimentación o escape
11	(5A) Controlador de asistencia a la dirección; (30A) Interruptor y relé de los faros delanteros.
12	(5A) Gestión del motor; (10A) Regulador de presión de combustible.
13	(10A) Gestión del motor; (10A) Xenón en el faro izquierdo.
14	(5A) Gestión del motor o relé de la bomba de combustible
15	(10A) Interruptor de la luz de marcha atrás
16	(5A) Control del motor o interruptor de las luces de freno, medidor de flujo de aire
17	(5A) Sistema antibloqueo (ABS)
18	(5A) Asistencia a la dirección

19	(5A) Interruptor de las luces de freno (sensor de posición del pedal de freno); Sensor de posición del pedal del embrague.
20	(5A) Gestión del motor
21	(5A) Válvula de recirculación de gases de escape
22	(10A) Gestión del motor (inyectores)
23	(25A) Transmisión automática; (10A) Faro de xenón derecho.
24	(5A) Transmisión automática
25	(25A) Gestión del motor, encendido
26	(25A) Gestión del motor; (5A) Faro izquierdo.
27	(5A) Relé de la bomba de refrigerante
28	(15A) Señal acústica
29	(10A) Sensor de velocidad del vehículo; (5A) Faro derecho.
30	(15/20A) A/C/relé de la bomba de calefacción auxiliar, bomba de combustible, relé de la bomba de combustible
31	(15A) Gestión del motor (sonda lambda)
32	(30A) Gestión del motor (encendido); (5A) Relé de la bomba de combustible.
33	(5A) Control del motor del relé de la bomba de refrigerante; Relé de la bujía de encendido.
34	(10A) Unidad de control del motor del ventilador de refrigeración; (5A) Unidad de control de la red Bot.
35	(10A) Gestión del motor; (15A) Regulador del nivel de combustible.
36	(25A / 30A) Relé del motor de arranque; (5A) Interfaz del bus de datos.

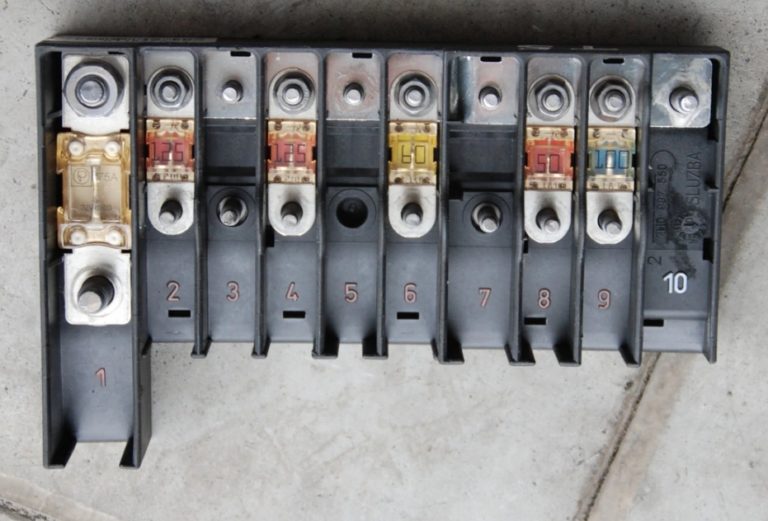

Caja de fusibles de alta potencia

Se encuentra junto al grupo y está conectada a la batería.

Descripción

1	(175 / 225A) Generador
2	(125A) Distribución de energía de la batería; Relé auxiliar de arranque; Controlador de la puerta del conductor; Controlador de la puerta del pasajero; Calefactor de la ventana trasera; Terminal X del relé; Fusibles separados.
3	(50A / 100A) Sistema de carga (con batería auxiliar); Unidad electrónica de la puerta trasera izquierda (algunos modelos); Unidad electrónica de la puerta trasera derecha (algunos modelos); Relé – distribuidor en el sistema de carga (con batería auxiliar).
4	(125A) Distribución de energía de la batería; (70A) Conexión positiva en el cableado del compartimento del motor.
5	(50A) Distribución de energía de la batería (algunos modelos), fusibles separados
6	(60A) Relé de las bujías; (50A) Motor de la bomba de aire soplado.
7	(70/80/100A) Motor del ventilador de refrigeración
8	(40/50/100A) Motor del ventilador de refrigeración, fusibles separados
9	(100A) Distribución de energía de la batería; Interruptor de encendido.
10	–

Caja de relés

También se encuentra junto a la caja de fusibles

Tipo 1

Descripción

1	Unidad de control del aire acondicionado (ajuste manual de la temperatura)
2	Relé de la bomba de combustible 2
3	Relé de la bomba de aire soplado
4	Relé de los circuitos principales de encendido
5	Relé de la bomba de combustible 1
6	Relé del electroimán del embrague del compresor del aire acondicionado (regulación automática de la temperatura)
7	Relé del sistema de control de la transmisión automática
8	Unidad de control de asistencia a la dirección
9	Relé de la bomba de refrigerante

Tipo 2

Descripción

1	Unidad de control electrónico del aire acondicionado (ajuste manual de la temperatura)
2	Relé de la bomba de combustible 2
3	Relé de la bomba de aire expulsado
4	Relé de los circuitos principales de encendido
5	Relé de la bomba de combustible 1
6	Relé del electroimán del embrague del compresor del aire acondicionado (regulación automática de la temperatura)
7	–
8	Relé de la bomba de refrigerante
9	Relé del motor de arranque – si está presente

Habitáculo

Caja de fusibles principal

Descripción

1	(25A / 30A) Calefacción; Aire acondicionado; Terminal 15 del relé de potencia.
2	(5A) Sensor de posición del volante
3	(10A) Módulo de control multifunción 1 (alimentación a bordo)
4	(10A) Control del ángulo de los faros; (5A) Asistente de cambio de carril.
5	(15A) Bombilla del faro izquierdo
6	(15A) Bombilla del faro izquierdo
7	(15A) Módulo de control multifunción 1 (iluminación interior o sistema eléctrico del vehículo)
8	(5A) Conector de diagnóstico (DLC); (15/20A) Controlador del techo corredizo y de la puerta, portón trasero.
9	(15A) Interruptor de las luces de freno (sensor de posición del pedal de freno); (30A) Unidad de control de alimentación a bordo.
10	(10A) Limpiaparabrisas delantero; Limpiaparabrisas trasero.
11	(5A) Iluminación de la matrícula
12	(15A) Encendedor de cigarrillos; (5 / 30A) Interruptor de luces.
13	(5/10A) Unidad de control electrónico SRS
14	(30A) Calefacción auxiliar; Aire acondicionado; (25A) Interruptor de los faros.
15	(7.5) Aire acondicionado (interruptor y relé del ventilador)
16	(5A) Módulo de control multifunción
17	(5A) Luces antiniebla traseras, kit de intermitentes
18	(5A) Módulo de control del salpicadero

19	(5A) Sistema de audio; Unidad de control del kit de indicadores; Unidad de control multifunción 1; Sistema de navegación; Equipamiento especial del vehículo.
20	(5A) Faro delantero izquierdo; Luz de freno izquierda; Luz trasera izquierda o bloqueo del diferencial.
21	(5A) Faro delantero derecho; Luz de freno derecha; Luz trasera derecha o relé de arranque; Unidad de control del motor.
22	(7,5 / 10A) Indicador de desactivación del airbag del pasajero; Conector de diagnóstico (DLC); Unidad de control del kit de indicadores.
23	(5/30A) Relé de arranque (algunos modelos con transmisión manual)
24	(5A) Sensor de posición del volante
25	(7,5A) Aire acondicionado (ventiladores)
26	(30A) Interruptor de los faros
27	(15A) Faro delantero derecho
28	(15A) Indicador de luces largas, faro derecho
29	(10A) Relé de la señal del portón trasero
30	(10A) Boquillas calefactadas del lavaparabrisas; Motor del limpiaparabrisas trasero.
31	(30A) Módulo de control multifunción 1 (bocina)
32	(25/30A) Módulo de control multifunción 1 (motor del limpiaparabrisas delantero)
33	(15A) Sistema de audio, sistema de navegación, módulo de control de información de tráfico;
34	(25A) Sistema de control de la transmisión automática; Caja de fusibles/relés, compartimento del motor 1.
35	(5A) Iluminación del kit de indicadores
36	(25A) Módulo de control multifunción 1 (intermitentes)

Esquema de la sección inferior

Descripción

1	(25A) Conector eléctrico del remolque (15A) Conector de 10 pines
2	(5A) Sistema antirrobo
3	(5A) Ventilador auxiliar de aire acondicionado de calefacción, izquierdo y derecho; (10/15A) Equipamiento opcional.
4	(10A) Módulo de control de la caja de transferencia (diferencial)
5	(10A) Conector de accesorios o conector de 6 pines
6	(5A) Sensor de estado del aceite del motor (nivel, temperatura)
7	(10A) Ventilador de techo; (30A) Alarma antirrobo.
8	(5A) Sistema de estacionamiento
9	(5A) Módulo de control de la columna de dirección (control de crucero)
10	(30A) Sistema de audio; (10A) Control del ángulo de los faros, nivel de iluminación de los instrumentos.
11	(20A) Bocina de alarma antirrobo; Módulo de control multifunción 2; Puertas correderas eléctricas; Módulo de control de apertura del portón trasero; (15A) Walkie-talkie; Sistema antirrobo.
12	(5A) Faro izquierdo; (10A) Relé de desactivación de la luz de freno; (30A) Control de alimentación a bordo.
13	(5A) Interruptor principal del control de crucero; Control multifunción en el volante.
14	(5A) Teléfono, faro derecho; (30A) Gestión de alimentación a bordo.
15	(5A) Transmisión automática o control telefónico y de voz
16	(5A) Navegación con sistema de sonido, teléfono; (7,5A) Sintonizador de TV.
17	(7,5A) Módulo de control multifunción (iluminación interior, espejo con función de atenuación)
18	(5A) Aire acondicionado (algunos modelos)

19	(5A) Espejo retrovisor con atenuación automática
20	(10A) Módulo de control multifunción 1 (calefacción de los espejos laterales)
21	(5A) Sistema antivirus o sensor de lluvia
22	(5A) Aire acondicionado o sensor de presión
23	(5A) Calefacción auxiliar y accesorios
24	(7,5A) Iluminación interior
25	(15A / 25A) Asientos calefactados
26	(10A) Tacógrafo (si está presente)
27	(15A) Luces antiniebla o relé de potencia
28	(5A) Interruptor de ajuste del espejo retrovisor; Calefactores de los espejos exteriores.
29	(25A) Calefacción auxiliar
30	(5A) Calefacción auxiliar
31	(25A) Escotilla; (5A) Cargador de a bordo.
32	(20A) Lavafaros y su relé
33	(5A) Tacógrafo (si está presente)
34	(15A) Conector de alimentación auxiliar 3 (trasero); (5A) Módulo de control multifunción de la dirección.
35	(10A) Módulo de control multifunción 1 (iluminación (luces) de marcha atrás, con transmisión automática); (20A) Unidad de control de alimentación a bordo.
36	(5A) Unidad de control de equipamiento de camping, equipamiento especial del vehículo

Caja de relés detrás de las cajas de fusibles principales

Tipo 1

Descripción

1	–
2	Relé 1 del dispositivo de calefacción
3	Relé del motor del ventilador del aire acondicionado, trasero
4	Relé de los circuitos auxiliares de encendido
5	– 06.03: Relé de advertencia giratorio (vehículo especial)
6	Relé de desactivación de las luces de freno
7	Relé de la bomba del lavaparabrisas
8	Relé de la bomba auxiliar del aire acondicionado/dispositivo de calefacción
F1	–
F2	(30A) Módulo de control de la puerta (conductor), módulo de control de la puerta (pasajero)
F3	(40A) Ventana trasera calefactada

Tipo 2

Descripción

1	Relé del motor del ventilador del aire acondicionado, trasero (algunos modelos)
2	Unidad de control electrónico de la columna de dirección
3	Unidad de control electrónico de la columna de dirección
4	Relé del ventilador de techo 1
5	Unidad de control del bloqueo del diferencial
6	06/03: Relé de la señal del portón trasero
F1	(15A) Sirena (vehículo especial)
F2	(10A) Sirena (vehículo especial)
F3	(10A) Lámpara de advertencia giratoria (vehículo especial)
F4	(40A) Módulo de control de la puerta trasera izquierda (ECM)
F5	(40A) 01/04: Módulo de control de la puerta trasera derecha
F6	(5A) 01/04: Sintetizador de voz (si está disponible)

Caja debajo del asiento del conductor

Tipo 1

Descripción

1	Relé – distribuidor en el sistema de carga (con batería auxiliar)
2	–
3	Relé – distribuidor en el sistema de carga (con batería auxiliar)
4	Equipamiento para vehículos especiales
5	Equipamiento para vehículos especiales
F1	(5A) Caja de fusibles de control de equipamiento de camping
F2	(10A) Toma de corriente de accesorios 1 (delantera), nevera (RV)
F3	(5A) Bomba de agua limpia (caravana)
F4	(10A) Iluminación interior, iluminación local (vehículo comercial)
F5	(30A) Módulo de control del conector de alimentación de la carrocería (vehículo comercial)
F6	(40A) Módulo de control del elevador de techo (vehículo comercial)
F7	(5A) Unidad de antena
F8	(25A) Calefacción auxiliar
F9	(30A) Motor del ventilador del aire acondicionado de calefacción (regulación automática de la temperatura)
F10	–
F11	–
F12	–
F13	(40A) Módulo de control de la puerta trasera derecha
F14	(80A) Batería auxiliar

Tipo 2

Descripción

1	–
2	Distribuidor de relés en el sistema de carga (con batería auxiliar)
3	Equipamiento para vehículos especiales
4	Equipamiento para vehículos especiales
5	Equipamiento para vehículos especiales
F1	(15A) Toma de corriente de accesorios (s)
F2	(15A) Toma de corriente de accesorios (s)
F3	(15A) Toma de corriente de accesorios (s)
F4	(15A) Nevera (RV), equipamiento para vehículo especial
F5	(5A) Unidad de antena
F6	(25A) Calefacción auxiliar
F7	(30A) Motor del ventilador del aire acondicionado / calefacción (regulación automática de la temperatura)
F8	–
F9	–
F10	–
F11	(40A) Módulo de control de la puerta trasera derecha
F12	(80A) Batería auxiliar

Tipo 3

Descripción

1. 5A – conector de 10 pines / conector de 6 pines
2. 3A – conector de 10 pines
3. 5/15A – conector de 10 pines o registrador de datos de emergencia
4. 15A – conector de 10 pines
5. 5A – conector de 10 pines
6. 25A – conector de 6 pines
7. 15/30 – toma de 12V, inversor de voltaje
8. 20 / 25A – Unidad de control de calefacción (calefacción)
9. 25 / 30A – Ventilador de admisión
10. 15 / 30A – Aire acondicionado
11. 15A – Encendedor de cigarrillos
12. 5A – conector de 10 pines / conector de 6 pines
13. Relé local
14. Ubicación del relé
15. Ubicación del relé
16. 30A – Cargador de a bordo
17. 30A – Controlador hidráulico del techo
18. 10A – Iluminación del techo
19. 10A – Compartimento refrigerado
20. 5A – Bomba de agua
21. 5A – Panel de control de equipamiento de camping
22. 15A – toma de 12V
23. 15A – toma de 12V
24. 10A – Ventilador de techo o toma de 12V
25. 15A – Unidad de control de reconocimiento de remolque
26. 20A – Unidad de control de reconocimiento de remolque
27. 20A – Unidad de control de reconocimiento de remolque
28. 7,5A – Unidad de control de reconocimiento de remolque
29. Reserva
30. 5A – Unidad de control del amplificador de voz
31. Reserva
32. Reserva
33. 15A – Soporte lumbar del asiento del conductor
34. 40A – Controlador de la puerta corredera derecha
35. 80A – Unidad de control de carga de la segunda batería
36. 40A – Controlador de la puerta corredera izquierda
37. 40A – Ventilador de admisión
38. conector de 6 pines
39. Reserva

Fusibles Caravelle T6

En la sexta generación, la caja de fusibles principal se encuentra debajo del compartimento de pasajeros.

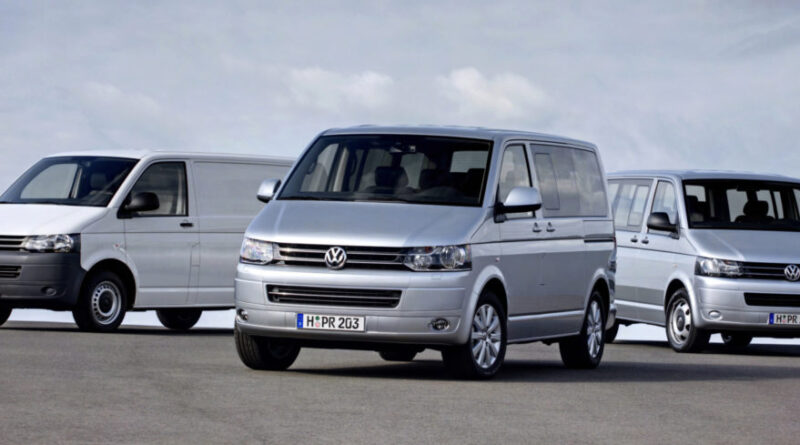

Acerca del Volkswagen Caravelle (Multivan) T5 y T6

El Volkswagen Caravelle, también conocido como Multivan, es un modelo popular entre los vehículos multiusos, que ofrece amplitud y confort tanto para familias como para empresarios. Los modelos T5 y T6 son conocidos por su fiabilidad y versatilidad. Estos vehículos están equipados con diversas motorizaciones, incluyendo motores diésel y gasolina, que proporcionan suficiente potencia y eficiencia. El interior está diseñado con énfasis en la comodidad y la flexibilidad, lo que permite una fácil adaptación del espacio según las necesidades de los pasajeros o la carga. El Caravelle es una opción ideal para aquellos que buscan una combinación de practicidad y confort para viajes largos.

Esquema de la caja de fusibles del Volkswagen Caravelle (Multivan) T5 y T6

Esta página muestra el esquema de la caja de fusibles para los modelos Volkswagen Caravelle (Multivan) T5 y T6. La caja de fusibles se encuentra generalmente en el espacio debajo del salpicadero o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos del vehículo. La caja de fusibles es un elemento clave para la seguridad y el correcto funcionamiento de los componentes eléctricos, por lo que es importante tener una visión general de su disposición y función.
