Volkswagen Polo 6R (2009-2017) – caja de fusibles
En este artículo, encontrarás diagramas de la caja de fusibles del Volkswagen Polo 6R (2009–2017), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Polo 6R – diagrama de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Polo es el fusible n.º 42 en el diagrama de fusibles del panel de instrumentos.
Panel de instrumentos
El diagrama de fusibles se encuentra detrás de la cubierta debajo del volante.
Unidad de control de suministro a bordo
El panel de fusibles/relés se encuentra a la izquierda debajo del panel de instrumentos.
Diagrama de fusibles principal
Se encuentra en el compartimento del motor, en la batería.
Panel de instrumentos

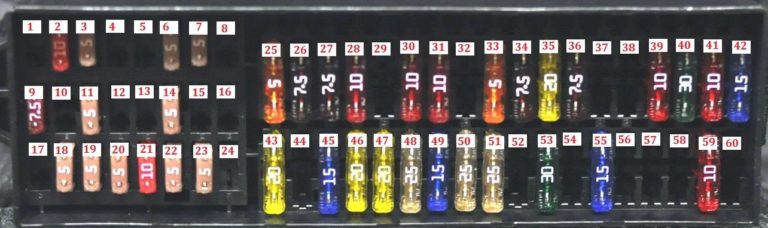

Asignación de fusibles en el panel de instrumentos
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| F1 | 5A | Unidad de control en el panel de instrumentos;
Unidad de control ABS; Unidad de control de electrónica para teléfono móvil. |
| F2 | 10 A | Interruptor combinado en la columna de dirección;
Unidad de control de suministro a bordo; Motor del limpiaparabrisas trasero; Bomba del lavaparabrisas delantero y trasero. |
| F3 | 5A | Relé de la bomba de combustible;
Unidad de control del motor; Relé de suministro de combustible; Unidad de control de la bomba de combustible; Unidad de control de sonido del material. |
| F4 | 2A | (2A) Interruptor combinado |
| F5 | – | – |
| F6 | 5A | Módulo de control de equipamiento |
| F7 | 5A | Regulador de ángulo de los faros;
Iluminación de la matrícula delantera izquierda; Iluminación de la matrícula delantera derecha; Controlador de suministro a bordo. |
| F8 | 10 A | Sistema de gestión del motor |
| F9 | 5A/7,5A | Botón TCS y ESP;
Botón de monitoreo de presión de neumáticos; Sensor de ángulo de dirección; Unidad de control ABS; Botón del sistema Start/Stop; Interfaz de diagnóstico del bus de datos. |
| F10 | 5A | Interruptor del sistema de control de velocidad;
Interruptor combinado de la columna de dirección; Interruptor de las luces de freno; Interruptor del pedal del embrague; Unidad de control de suministro a bordo. |
| F11 | 5A/10A | Regulador de ángulo de los faros;
Motor de control de ángulo del faro izquierdo; Motor de control de ángulo del faro derecho; Interruptor de control de crucero; Controlador de suministro a bordo; Controlador de intermitentes y faros. |
| F12 | 5A | Interruptor de ajuste de los espejos exteriores |
| F13 | 5A | Módulo de control de la transmisión (TCM) |
| F14 | 5A | Módulo de control del sistema de retención suplementario (SRS) |
| F15 | 5A | Corrientes de agua caliente del parabrisas |
| F 16 | 5A | Módulo de control de asistencia al estacionamiento |
| F17 | – | – |
| F18 | 5A | Interruptor de contacto de la luz antiniebla trasera;
Unidad de control en el panel de instrumentos; Bombilla de la luz antiniebla trasera izquierda; Unidad de control de suministro a bordo. |
| F19 | 5A | Módulo de control multifunción |
| F20 | 5A | Sensor de ángulo de dirección;
Unidad de control en el panel de instrumentos; Relé de suministro de combustible; Relé de suministro de tensión del terminal 30; Relé de baja energía térmica; Relé de alta energía térmica. |
| F21 | 10 A | Módulo de control multifunción |
| F22 | 5A | Conexión de diagnóstico;
Unidad de control Climatronic; Unidad de control del aire acondicionado; Teléfono móvil; Control de electrónica funcional; Llave electromagnética; Encendido. |
| F23 | 5A | Palanca de cambios;
Sensor de lluvia; Controlador de suministro a bordo; Controlador del motor; Interfaz de diagnóstico del bus de datos. |
| F24 | 5A | Controlador de suministro a bordo;
Espejo exterior calefactable del lado del conductor; Espejo exterior calefactable del lado del pasajero. |
| F25 | 5A | Sensor de alta presión;
Controlador del calentador; Controlador del ventilador del radiador; Controlador del sistema de aire acondicionado; Controlador del sensor del remolque; Conexión de diagnóstico; Sensor de humedad; Controlador del ventilador del radiador; Estabilizador de tensión; Estabilizador de tensión 2. |
| F26 | 7,5A | Medidor de masa de aire;
Sensor de nivel y temperatura del aceite; Controlador de asistencia a la dirección; Calentador de la válvula de ventilación del bloque; Relé del motor de arranque 1; Relé del motor de arranque 2. |
| F27 | 7,5A | Luces de marcha atrás |
| F28 | 10 A | Sistema de gestión del motor |
| F29 | 10 A | Sistema de gestión del motor |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| F30 | 10 A | Sistema de gestión del motor |
| F31 | 5A/10A | Sistema de gestión del motor |
| F32 | 10A/15A/20A/30A | Sistema de gestión del motor |
| F33 | 5A | Sensor de posición del embrague;
Interruptor de las luces de freno. |
| F34 | 15A | Regulador en el panel de instrumentos;
Bombilla del faro izquierdo; Bombilla del faro derecho; Regulador de suministro a bordo; Regulador de los faros de descarga izquierdos; Regulador de los faros de descarga derechos. |
| F35 | 15A/20A | Sistema de gestión del motor |
| F36 | 7,5A | Bombilla del faro derecho |
| F37 | 25A | Módulo de control de calefacción de asientos |
| F38 | 30A | Módulo de control de la transmisión (TCM) |
| F39 | 10A/15A | Bombilla del faro de cruce derecho |
| F40 | 30A | Módulo de control del ventilador del aire acondicionado/calefactor de aire caliente |
| F41 | 10 A | Motor del limpiaparabrisas trasero |
| F42 | 15A | Toma del encendedor de cigarrillos de 12 V |
| F43 | 15A | Módulo de control multifunción |
| F44 | 5A | Sistema de advertencia |
| F45 | 15A | Sistema de audio |
| F46 | 20A | Iluminación de los faros |
| F47 | 20A | Unidad de control de suministro a bordo;
Motor del limpiaparabrisas delantero. |
| F48 | 25A | Módulo de control multifunción |
| F49 | 15A/30A | Relé de la bomba de combustible;
Relé de suministro de combustible. |
| F50 | 25A | Módulo de control de la función de la puerta, conductor |
| F51 | 25A | Módulo de control de la función de la puerta del pasajero |
| F52 | 30A | Regulador de la puerta trasera izquierda;
Regulador de la puerta trasera derecha. |
| F53 | 30A | Módulo de control multifunción |
| F54 | 15A | Luces antiniebla delanteras |
| F55 | 15A/20A | Sistema de gestión del motor |
| F56 | 15A | Luces diurnas |
| F57 | 15A | Módulo de control multifunción |
| F58 | 20A | Bomba de vacío del servofreno |
| F59 | 10A/15A | Bombilla del faro de cruce izquierdo |
| F60 | 15A | Sistema de audio |
Caja de fusibles principal
Asignación de fusibles en la caja de fusibles principal
| N.º | Amperios [A] | Descripción |
|---|---|---|
| F1 | 150A/175A | Alternador |
| F2 | 30A | Módulo de control de combustible de gas |
| F3 | 110A | |
| F4 | 50A | Módulo de control de asistencia a la dirección |
| F5 | 40A | Módulo de control ABS |
| F6 | 40A | Módulo de control del motor del ventilador de refrigeración |
| F7 | 50A | Bujías de encendido |
| F8 | 25A | Módulo de control ABS |
| F9 | 30A | Módulo de control del motor del ventilador de refrigeración |
| F10 | 5A | Módulo de control del motor del ventilador de refrigeración |
| F11 | 10 A | Módulo de control ABS |
| F12 | 5A | Módulo de control multifunción |
| F13 | 30A | Módulo de control de la transmisión (TCM) |
Unidad de control de suministro a bordo
Unidad de control de suministro a bordo
| N.º | Amperios [A] | Descripción |
|---|---|---|
| N.º | Amperios [A] | Descripción |
| 1 | ||
| 2 | ||
| 3 | Relé de los circuitos principales de arranque | |
| 4a | Relé de las luces de cruce | |
| 4b | Relé del motor de arranque del sistema de alimentación | |
| 5 | Relé de protección ABS | |
| 6 | Gasolina:
Relé de la bomba de combustible (FP) |
|
| 7 | Relé de bloqueo del motor de arranque | |
| 8 | Relé de los circuitos auxiliares de arranque | |
| 9 | Relé de la bomba del lavaparabrisas |
| N.º | Amperios [A] | Descripción |
|---|---|---|
| 10 | Relé de los circuitos de alimentación auxiliar (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Relé del motor de arranque | |
| 13b | Relé del calentador auxiliar | |
| F1 | 30A | Módulo de control del techo corredizo |
| F2 | 40A | Calentador del refrigerante del motor |
| F3 | 40A | Calentador del refrigerante del motor |
| F4 | 40A | Calentador del refrigerante del motor |
| F5 | 20A | Módulo de control del remolque |
| F6 | 20A | Módulo de control del remolque |
| F7 | 15A | Módulo de control del remolque |
Acerca del Volkswagen Polo 6R (2009-2017)
El Volkswagen Polo 6R, fabricado entre 2009 y 2017, es un modelo popular en el segmento de coches pequeños. Este modelo se caracteriza por un diseño moderno, fiabilidad y un consumo de combustible eficiente. El Polo 6R ofrece varias opciones de motorización, incluyendo motores de gasolina y diésel, que van desde 1.2 hasta 1.6 litros. Además, este modelo está equipado con tecnologías avanzadas y elementos de seguridad que aumentan el confort y la seguridad de la conducción. Gracias a sus dimensiones compactas, es ideal para el entorno urbano, ofreciendo al mismo tiempo suficiente espacio para pasajeros y equipaje.
Diagrama de la caja de fusibles del Volkswagen Polo 6R
Esta página muestra el diagrama de la caja de fusibles para el Volkswagen Polo 6R, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles en este modelo se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave que garantiza la protección de los circuitos eléctricos del vehículo y asegura su correcto funcionamiento.
