Volkswagen Polo 9N (2002-2009) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Polo 9N (2002–2009), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Polo 9N – descripción del esquema de la caja de fusibles
Año de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

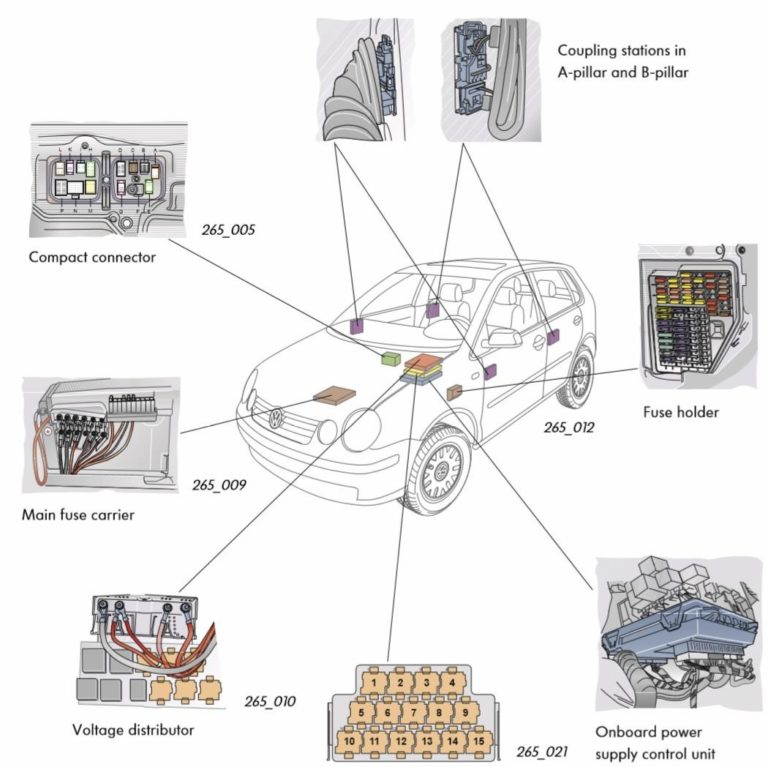

Ubicación de la caja de fusibles
El soporte principal de los fusibles se encuentra en la tapa de la batería.
El número de fusibles siempre depende del equipamiento con el que esté equipado el modelo.
| F1 | (110A) Alternador |
| F2 | (110A) Interruptor interior del vehículo/arranque |
| F3 | (50A) Dirección asistida |
| F4 | (50A) Relé de control del motor (EC) (AXU);
Bujías incandescentes; Bomba de inyección de aire secundario (AIR). |
| F5 | (40A) Motor del ventilador de refrigeración del motor |
| F6 | (40A) Sistema antibloqueo (ABS) |
| F7 | (40A) Sistema antibloqueo (ABS) |
| F8 | (30A) Motor del ventilador de refrigeración del motor |
| F9 | – |
| F10 | (5A) Módulo de control multifunción 1 |
| F11 | (5A) Aire acondicionado (AC);
Módulo de control del ventilador de refrigeración del motor. |
| F12 | – |
| F13 | (5A) Transmisión automática (AT) |
| F14 | – |
| F15 | – |
| F 16 | – |
Caja de fusibles en el habitáculo del Volkswagen Polo
El soporte de fusibles se encuentra detrás de la cubierta a la izquierda del salpicadero.
Esquema de la caja de fusibles – fusibles polo 9n
| F1 | (10A) Control del limpiaparabrisas trasero |
| F2 | (5A) Reóstato de iluminación del salpicadero;
Bombillas de la matrícula. |
| F3 | (5A) Faros antiniebla traseros |
| F4 | (5A) Interruptor de posición del pedal de freno (BPP);
Control de crucero; Control del motor. |
| F5 | (5A) Control del motor |
| F6 | (5A) Ajuste de los faros |
| F7 | (5A) Control del motor, dirección asistida |
| F8 | (5A) Espejos laterales calefactables |
| F9 | (10A) Control del motor |
| F10 | (5A) Contacto S |
| F11 | (5A) Espejos laterales eléctricos/calefactables |
| F12 | (5A) Luces laterales/traseras derechas |
| F13 | (5A) Luces laterales/traseras izquierdas |
| F14 | (10A) Control del motor, calentador del colector de admisión |
| F15 | (10A) Transmisión automática (AT) |
| F 16 | (10A) Control del limpiaparabrisas delantero |
| F17 | (5A) Control del motor |
| F18 | (5A) Aire acondicionado (AC), r
Recirculación del aire acondicionado/calefactor; Sistema de alarma; Espejo retrovisor antideslumbrante; Unidad de control del ventilador de refrigeración del motor; Salpicadero; Sistema de navegación. |
| F19 | (10A) Boquillas de lavado del parabrisas calefactables;
Bombillas de la luz de marcha atrás. |
| F20 | (5A) Salpicadero |
| F21 | (10A) Faro derecho-faro con luz de cruce |
| F22 | (10A) Faro izquierdo-faro con luz de cruce |
| F23 | (10A) Sistema antibloqueo (ABS);
Programa electrónico de estabilidad (ESP). |
| F24 | (10A) Unidad de control multifunción |
| F25 | (10A) Control del motor |
| F26 | (10A) Luces de freno |
| F27 | (5A) Sistema antibloqueo (ABS) (con ESP);
Salpicadero. |
| F28 | (10A) Luces interiores |
| F29 | (5A) Aire acondicionado (AC);
Interfaz del conector de datos (DLC); Teléfono. |
| F30 | (5A) Módulo de control multifunción;
Bloqueo de la palanca de la transmisión automática; Sensor de lluvia del limpiaparabrisas. |
| F31 | (25A) Motor eléctrico de la ventana, delantera izquierda |
| F32 | (15A) Asientos calefactables |
| F33 | (15A) Bocina de alarma |
| F34 | (15A) Toma de corriente auxiliar |
| F35 | (20A) Techo corredizo |
| F36 | (25A) Motor del ventilador del aire acondicionado/calefacción |
| F37 | (15A/20A) Bobina(s) de encendido/repetidor(es) de encendido |
| F38 | (25A) Motor eléctrico de la ventana, trasera izquierda |
| F39 | (25A) Motor eléctrico de la ventana, delantera derecha |
| F40 | (10A/30A) Control del motor |
| F41 | (15A) Bomba de combustible/bomba de elevación de combustible – gasolina/TDI |
| F42 | (20A) Control del motor-AXU |
| F43 | (15A) Faro derecho-faro con luz de cruce, ajuste de los faros |
| F44 | (15A) Faros antiniebla delanteros |
| F45 | (15A) Control del motor-AUB |
| F46 | (20A) Limpiaparabrisas/limpiaparabrisas delantero |
| F47 | (20A) Luneta trasera calefactable (^02/04) |
| F48 | (15A) Intermitentes/repetidores de advertencia de peligro |
| F49 | (15A) Encendedor de cigarrillos |
| F50 | (15A) Módulo de control multifunción2;
Alarma; Cierre centralizado. |
| F51 | (15A) Sistema de audio;
Sistema de navegación. |
| F52 | (20A) Bocina;
Limpiaparabrisas/limpiaparabrisas delantero. |
| F53 | (25A) Motor eléctrico de la ventana, trasera derecha |
| F54 | (15A) Faro izquierdo-faro con luz de cruce, ajuste de los faros |
Soporte de relés Volkswagen Polo
El soporte de relés se encuentra en el lado del conductor, detrás de la cubierta del salpicadero.
| 1 | |
| 2 | |
| 3 | (100) Relé de bujías incandescentes |
| 4 | (53) Relé de la bomba de elevación de combustible (TDI) |
| 5 | (449) Relé de luces de a bordo/piscina |
| 6 | (53) Relé de la bomba del limpiaparabrisas |
| 7 | (126) Relé del interruptor de bloqueo del motor de arranque |
| 8 | (53) Relé del calentador auxiliar 1, baja potencia |
| 9 | (100) Relé del calentador auxiliar 2, alta potencia (Diésel) |
| 10 | (53/429) Relé de control del motor (EC) (gasolina, excepto AXU) |
| 11 | (18) Relé de circuitos auxiliares de encendido |
| 12 | (404) Relé de arranque del sistema de combustible (gasolina, excepto AXU) |
| 13 | (167) Relé de la bomba de combustible (FP) (gasolina, excepto AXU) |
| 14 | |
| 15 | (109) Relé de control del motor (EC) (Diésel) |
| F1 | (40A) Calentador auxiliar |
| F2 | (40A) Calentador auxiliar |
| F3 | (40A) Calentador auxiliar |
Acerca del Volkswagen Polo 9N (2002-2009)
El Volkswagen Polo 9N, fabricado entre 2002 y 2009, es un popular coche compacto que ofrece fiabilidad y eficiencia. Este modelo es conocido por su diseño moderno y su fabricación de calidad, lo que lo convierte en una opción ideal para entornos urbanos. El Polo 9N estaba disponible con varias motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes niveles de potencia y consumo de combustible. Gracias a su tamaño compacto y fácil manejo, este modelo es popular entre los conductores que buscan un vehículo práctico y económico.
Esquema de la caja de fusibles del Volkswagen Polo 9N
Esta página muestra el esquema de la caja de fusibles del Volkswagen Polo 9N, que es esencial para el correcto mantenimiento y reparación del vehículo. La caja de fusibles se encuentra normalmente en el interior del vehículo, debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad de su vehículo, por lo que es importante tener una visión general de su configuración.
