Volkswagen Vento (A3) (1992-1999) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Vento (A3) (1992–1999), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Diagrama de fusibles Volkswagen Vento (A3) 1992-1999
Año de fabricación: 1992, 1993, 1994, 1995, 1996, 1997, 1998 y 1999.

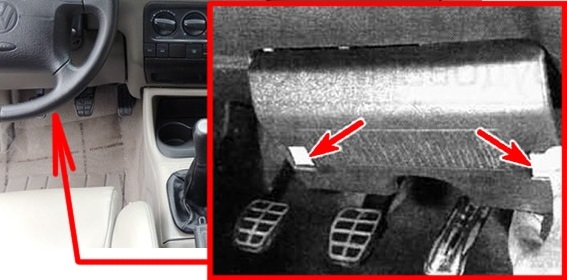

Ubicación de la caja de fusibles
Se encuentra debajo del salpicadero, en el lado del conductor. Presiona los clips y retira la tapa para acceder a los fusibles.

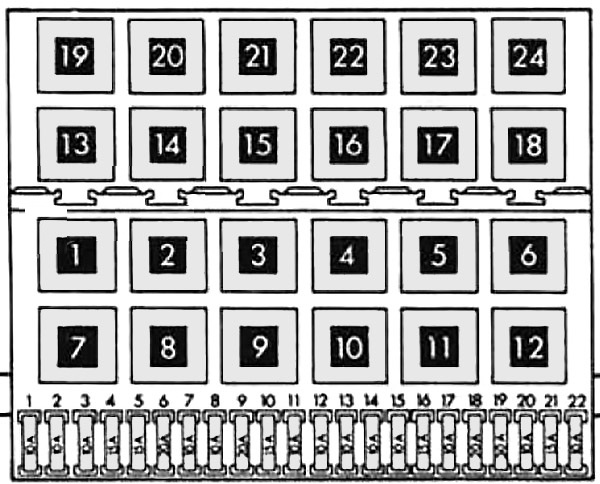

Diagrama de la caja de fusibles
Asignación de fusibles y relés en el salpicadero
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| N.º | Amperaje [A] | Descripción |
| 1 | 10 A | Faro izquierdo (luz de cruce), regulación del alcance de los faros |
| 2 | 10 A | Faro derecho (luz de cruce) |
| 3 | 10 A | Iluminación de la matrícula |
| 4 | 15A | Tercera luz de freno / limpiaparabrisas trasero |
| 5 | 15A | Limpiaparabrisas / pulverizador del parabrisas, pulverizadores de los faros |
| 6 | 20A | Ventilador de la calefacción |
| 7 | 10 A | Luces de posición (derecha) |
| 8 | 10 A | Luces de posición (izquierda) |
| 9 | 20A | Luneta trasera térmica |
| 10 | 15A | Faros antiniebla |
| 11 | 10 A | Faro izquierdo (luz de carretera) |
| 12 | 10 A | Faro derecho (luz de carretera) |
| 13 | 10 A | Bocina |
| 14 | 10 A | Luces de marcha atrás, calentadores de los pulverizadores, cierre centralizado, espejos retrovisores eléctricos, calefacción de los asientos, sistema de control de velocidad, elevalunas eléctricos |
| 15 | 10 A | Indicadores de velocidad, calentador del colector de admisión |
| 16 | 15A | Iluminación del salpicadero, indicador ABS, indicador SRS, techo solar, Thermotronic |
| 17 | 10 A | Luces de emergencia, intermitentes |
| 18 | 20A | Bomba de combustible, sonda lambda calefactada |
| 19 | 30A | Ventilador del radiador, relé del aire acondicionado |
| 20 | 10 A | Luces de freno |
| 21 | 15A | Iluminación interior, iluminación del maletero, cierre centralizado, techo solar |
| 22 | 10 A | Sistema de audio, encendedor de cigarrillos |
| N.º | Amperaje [A] | Descripción |
|---|---|---|
| Relés | ||
| R1 | Aire acondicionado | |
| R2 | Tercera luz de freno / limpiaparabrisas trasero | |
| R3 | Unidad de control del motor | |
| R4 | Encendido | |
| R5 | No utilizado | |
| R6 | Intermitentes | |
| R7 | Descarga de los faros | |
| R8 | Limpiaparabrisas / descarga del parabrisas | |
| R9 | Cinturones de seguridad | |
| R10 | Luz antiniebla | |
| R11 | Bocina | |
| R12 | Bomba de combustible | |
| R13 | Calentador del colector de admisión | |
| R14 | No utilizado | |
| R15 | Bomba ABS | |
| R16 | Luz de marcha atrás (Ecomatic) | |
| R17 | Luces de carretera (Ecomatic) | |
| R18 | Luces atenuadas (Ecomatic) | |
| R19 | Aire acondicionado Climatronic 2.0/2.8 (1993) (fusible 30A) | |
| R20 | Interruptor de bloqueo de arranque | |
| R21 | Sensor de oxígeno | |
| R22 | Indicador del cinturón de seguridad | |
| R23 | Bomba de vacío (Ecomatic) | |
| R24 | Elevalunas eléctricos (fusible térmico 20A) |
