Volkswagen Transporter T5 FUNDAMENTOS (2009-2014) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Volkswagen Transporter T5 Essentials (2009–2014), aprenderá dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrá información detallada sobre la asignación y el diseño de cada fusible.
VW Transporter T5 ESSENTIALS (desde 09.2009-2014) – diagrama de la caja de fusibles
Año de fabricación: 2009, 2010, 2011, 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Transporter T5 ESSENTIALS es el fusible SF11 en la caja de fusibles.

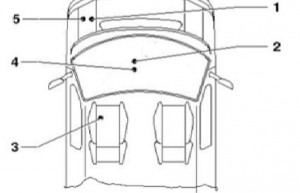

Ubicación de la caja de fusibles
| Caja de fusibles | Ubicación |
| 1 – Soporte de fusibles D – SD | En el compartimento del motor a la derecha |
| 2 – Soporte de fusibles B – SB | En el panel central del salpicadero |
| 3 – Soporte de fusibles F – SF | Debajo del asiento izquierdo |
| 4 – Soporte de fusibles C – SC | en el panel central del salpicadero |
| 5 – Soporte de fusibles A – SA | En el compartimento del motor a la izquierda |

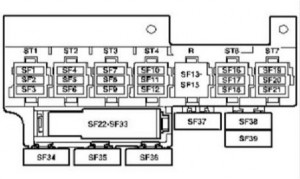

Soporte de fusibles F (izquierda en la carrocería del asiento)
| Nº | Amp [A] | Descripción |
| SF1 | 15 | |
| SF2 | 3 | |
| SF3 | 15 | |
| SF4 | 15 | |
| SF5 | 5 | |
| SF6 | 25 | |
| SF7 | 30 |
Toma de 12 V. |
| SF8 | 25 |
Regulador de calefacción; Receptor de control remoto para calefacción estacionaria. |
| SF9 | 25 |
Relé de aislamiento del ventilador de aire fresco; Motor de regulación del ventilador trasero. |
| SF10 | 3 |
Relé de calefacción auxiliar |
| 15 | ||
| SF11 | 15 | Encendedor de cigarrillos |
| SF12 | 15 | |
| SF13 | – |
Vacío |
| SF14 | – |
Vacío |
| SF15 | – |
Vacío |
| SF16 | – |
Vacío |
| SF17 | – |
Vacío |
| SF18 | – |
Vacío |
| SF19 | – |
Vacío |
| SF20 | – |
Vacío |
| SF21 | – |
Vacío |
| SF22 | 15 | Toma 12 V 2 |
| SF23 | 15 | Toma 12 V 3 |
| SF24 | 10 |
Solo modelos con calefacción auxiliar de refrigerante |
| 15 | ||
| SF25 | 10 |
Unidad de control del detector de remolque -J345-30 |
| SF26 | 20 |
Unidad de control del detector de remolque -J345-30 |
| SF27 | 20 |
Unidad de control del detector de remolque -J345-30 |
| SF28 | 7,5 |
Unidad de control del sistema de cámara de marcha atrás -J772-30a |
| SF29 | – | Vacío |
| SF30 | 5 |
Unidad de control del amplificador de voz -J656-30 |
| SF31 | – | Vacío |
| SF32 | – | Vacío |
| SF33 | 15 |
Interruptor de ajuste del soporte lumbar del conductor 30 |
| SF34 | 40 |
Controlador de puerta corredera derecha -J731- |
| SF35 | 80 |
Relé de aislamiento de la batería -J7-30 |
| SF36 | 40 |
Conector de 17 pines |

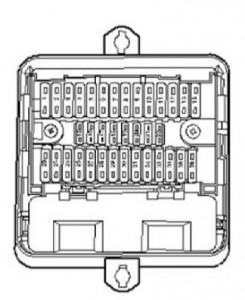

Soporte de fusibles D en la caja electrónica del compartimento del motor
| Nº | Amp [A] | Descripción |
| 1 | 5 |
Unidad de control del ventilador del radiador -J293-87 |
| 2 | 5 |
Relé de la bomba auxiliar de refrigerante -J496-30 |
| 3 | 5 |
Elemento calefactor para la válvula de ventilación del bloque -N79-15 |
| 4 | – | Vacío |
| 5 | 15 |
Unidad mecatrónica para caja de cambios de doble embrague -30 J743-; Válvula solenoide de bloqueo de la palanca de cambios -N110-; Palanca de cambios. |
| 6 | 30 |
Unidad de control del ABS -J104-30 |
| 7 | – | Vacío |
| 8 | – | Vacío |
| 9 | 5 |
Unidad de control del motor -J623-30 |
| 10 | 5 |
Relé de la bomba de aire secundario -J299- |
| 15 |
Válvula solenoide de regulación de la presión de sobrealimentación -N75-; Válvula solenoide del sistema de filtro de carbón activo – válvula 1 -N80-; Válvula de conmutación del radiador de gases de escape con recirculación de gases de escape -N345-; Válvula solenoide de regulación de la presión de sobrealimentación 2 -N274-. |
|
| 11 | 30 |
Relé de las luces de cruce -J12- |
| 12 | 10 |
Válvula dosificadora de combustible -N290-15-; Válvula reguladora de presión de combustible -N276- o 87. |
| 13 | 10 |
Controlador de faros izquierdos -J343-15 |
| 14 | 5 |
Relé de la bomba de combustible -J17-15-; Relé de la bomba auxiliar de combustible -J832-; Interruptor del pedal del embrague -F36-. |
| 15 | 10 |
Interruptor de las luces de marcha atrás -F4-15 |
| 16 | 5 |
Medidor de masa de aire -G70-15; Interruptor de las luces de freno -F-17-. |
| 17 | 5 |
Botón TCS y ESP -E256-15-; Unidad de control del ABS -J104-. |
| 18 | 5 |
Unidad de control de asistencia a la dirección -J500— |
| 19 | 5 |
Interruptor del pedal del embrague -F36-15-; Medidor de masa de aire -G70-1. |
| 20 | 5 |
Unidad de control del motor -J623-15 |
| 21 | 5 |
Válvula de recirculación de gases de escape -N18-87 |
| 22 | 10 |
Inyector, cilindro 1 -N30-87a- Inyector, cilindro 2 -N31-; Inyector, cilindro 3 -N32-; Inyector, cilindro 4 -N33-. |
| 23 | 10 |
Controlador de faros derechos -J344-15 |
| 24 | 5 |
Unidad mecatrónica para caja de cambios de doble embrague -15 J743-; Palanca de cambios -E313-. |
| 25 | 30 |
Unidad de control del motor -J623-87-; Transformador de encendido -N152-. |
| 26 | 5 |
Bombilla de luz diurna izquierda -L174-87 |
| 27 | 10 |
Bomba de circulación de refrigerante -V51-87 |
| 28 | 15 |
Bocina de tono alto -H2-4) 30 |
| 29 | 5 |
Bombilla de luz diurna derecha -L175-87 |
| 30 | 20 |
Bomba de presión del sistema de alimentación -G6-30-; Relé de la bomba de combustible -J17-; Relé de la bomba auxiliar de combustible -J832-. |
| 31 | 15 |
Calentador de la sonda lambda -Z19- Calentador de la sonda lambda 1 detrás del catalizador -Z29-2) |
| 32 | 30 |
Controlador del motor -J623-5A-; Relé de la bomba eléctrica de combustible 2 -J49-2. |
| 33 | 5 |
Relé auxiliar de la bomba de refrigerante -J496-87 |
| 34 | 5 |
Unidad de control de alimentación -J519- (T73b / 59) 30 |
| 35 | – | Libre 87 |
| 36 | 30 |
Relé auxiliar de la bomba de refrigerante -J496-30 |
Nota:
1) solo para códigos de motor CAAA, CAAB, CAAC, CCHA
2) solo para códigos de motor AXA
3) solo modelos con motor diésel
4) solo para modelos con equipamiento de taxi.

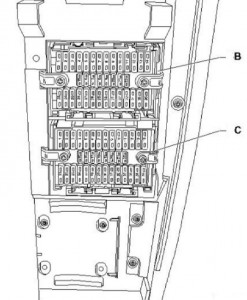

Soporte de fusibles B y C – en la caja de fusibles debajo del centro del salpicadero
Soporte de fusibles B
| Nº | Amp [A] | Descripción |
| 1 | 30 |
Relé de alimentación del terminal 15 -J329-30 |
| 2 | 5 |
Transmisor de ángulo de dirección -G85-30 |
| 3 | 10 |
Unidad de control de alimentación -J519-30 (T73b / 39) |
| 4 | 5 |
Conector W8 (15a), en el cableado trasero 15a-; Unidad de control para cambio de carril 2 -J770-; Unidad de control para cambio de carril -J769-. |
| 5 | 15 |
Bombilla de doble filamento del faro izquierdo -L1-56b- |
| 6 | 15 |
Bombilla de doble filamento del faro izquierdo -L1-56a- |
| 7 | 15 |
Unidad de control de alimentación -J519- (T73a / 66) 1) |
| 8 | 15 |
Controlador de la puerta trasera -J605-30-20A-; Señal acústica -H12-30-; Unidad de control de alimentación a bordo -J519- (T73/16)- Controlador de la puerta corredera izquierda -J558-; Controlador de la puerta trasera -J605-; Unidad de control de la puerta corredera derecha -J731-. |
| 9 | 30 |
Unidad de control de alimentación -J519-30 |
| 10 | 10 |
Interruptor intermitente de limpiaparabrisas -E22-15-; Interruptor del limpiaparabrisas trasero -E34-; Regulador del limpiaparabrisas intermitente -E38-. |
| 11 | 5 |
Iluminación de la matrícula -X-58 |
| 12 | 5 |
Interruptor de luz -E1-30 30 A |
| 13 | 7,5 |
Unidad de control del airbag -J234-15 |
| 14 | 25 |
Controlador de la electrónica de la columna de dirección -30 J527- |
| 15 | 7,5 |
Interruptor del ventilador de aire fresco -E9-75 |
| 16 | 5 |
Unidad de control de alimentación -J519-15 (T73a/44) |
| 17 | 5 |
Luz antiniebla trasera izquierda -K13-RFL-; Bombilla de la luz antiniebla trasera izquierda -L46-. |
| 18 | 5 |
Unidad de control en el panel de instrumentos -J285-30 |
| 19 | 5 |
Interruptor de encendido/arranque -D-86s |
| 20 | 5 |
Conexión de diagnóstico -U31-30 |
| 21 | 10 |
Relé del motor de arranque -J53-50-; Unidad de control del motor -J623-. |
| 22 | 7,5 |
Unidad de control en el panel de instrumentos -J285-15-; Conexión de diagnóstico -U31-(T16/1). |
| 23 | 30 |
Interruptor de encendido/arranque -D- 50 5 A-; Unidad de control de alimentación a bordo -J519-(T73b/50)-; |
| 24 | 5 |
Transmisor de ángulo de dirección -G85-15 |
| 25 | 7,5 |
Interruptor del ventilador de aire fresco -E9-30 |
| 26 | 30 |
Interruptor de luz -E1-75x |
| 27 | 15 |
Bombilla de doble filamento del faro derecho -L2- 56b- B456; Conexión (56b), en el cableado principal – mazo de cables. |
| 28 | 15 |
Bombilla de doble filamento del faro derecho -L2- 56a- B142 Conexión positiva 2 (56a), en el interior – mazo de cables; Unidad de control en el panel de instrumentos -J285- (T32/14)-; |
| 29 | 10 |
Relé del inversor de señal doble -J741-30a |
| 30 | 10 |
Elemento calefactor del limpiaparabrisas izquierdo -Z20-75-; Elemento calefactor del limpiaparabrisas derecho -Z21-; Motor del limpiaparabrisas trasero -V12-; Motor del limpiaparabrisas de la puerta trasera derecha -V93-; Motor del limpiaparabrisas de la puerta trasera izquierda -V92-. |
| 31 | 30 |
Unidad de control de alimentación -J519-30 (T73 /73) |
| 32 | 30 |
Unidad de control de alimentación -J519-30 (T73a/68) |
| 33 | 30 |
Radio -R-30-; Unidad de control con pantalla para sistema de radio y navegación -J503-. |
| 34 | 25 |
Relé de descarga del contacto X -J59-15-; Fusible 14 en el bloque de fusibles D -SD14-; Fusible 20 en el bloque de fusibles D -SD20-. |
| 35 | 5 |
B340 Conexión 1 (58d), en el cableado principal 58d – B341; Conexión 2 (58d), en el cableado principal B342; Conexión 3 (58d), en el cableado principal. |
| 36 | 25 |
Unidad de control de alimentación -J519-30 (T73b/13) |
Nota:
1) solo para modelos con consola en el techo
Soporte de fusibles C
| Número | Amp [A] | Descripción |
| 1 | 15 | Unidad de control del detector de remolque -J345-15a-;
Conector de 10 pines-T10bh/1-75a. |
| 2 | 5 | Módulo de transmisión y recepción del monitor interior 2 -30-G305-;
Unidad de control del sistema antirrobo y de inclinación -J529-. |
| 3 | 101 | Interruptor de luces de emergencia -E10- 30 15A-;
Bombilla de advertencia de luces de emergencia -K100-. |
| 4 | 10 | Unidad de control del bloqueo del diferencial -J187-15a-;
Interruptor del bloqueo del diferencial trasero -E121-; Unidad de control de tracción total -J492-. |
| 5 | 5 | SC5-10A-conector de 6 pines -T6bn / 5-75x |
| 6 | 5 | Transmisor de nivel y temperatura de aceite -G266-15 |
| 7 | 30 | Interruptor giratorio de luz -E162- 30 10 A |
| 8 | 5 | Unidad de control de asistencia al estacionamiento -J446-30 |
| 9 | 5 | Controlador de la electrónica de la columna de dirección -30 J527-;
Regulador de velocidad adaptativo -J428-. |
| 10 | 10 | Motor de control de ángulo del faro izquierdo -V48- 15 5 A-;
Motor de control de ángulo del faro derecho -V49-; Interruptores y regulador de iluminación de instrumentos -E20. |
| 11 | 15 | Controlador de la puerta corredera izquierda -J558-58 |
| 12 | 5 | Bombilla de luz diurna izquierda -L174-30 30 |
| 13 | 5 | Relé de aislamiento del bus CAN del sistema de propulsión -J788-15 |
| 14 | 5 | Bombilla de luz diurna derecha -L175–30A |
| 15 | 5 | Electrónica de control del teléfono móvil 15-unidad de control -J412- |
| 16 | 7,5 | Sintonizador del sistema de navegación para TV -J415-30-;
Interfaz para dispositivo multimedia externo -R215-. |
| 17 | 7,5 | Unidad de control de alimentación -J519-
(T73 / 66) 30 1) -1) 30G 2) Iluminación interior e iluminación del espacio 2) |
| 18 | 5 | Unidad de control del sistema de climatización -J301-30-;
Interruptor del ventilador de aire fresco trasero -E179-; Unidad de control y pantalla del panel trasero -Climatronic -E265-; Transmisor de regulación del ventilador trasero -G463-. |
| 19 | 5 | Espejo interior antideslumbrante automático -Y7- 86s |
| 20 | 10 | Unidad de control de alimentación -J519-30 (T73a / 64) |
| 21 | 5 | Sensor de lluvia -G213-RPL |
| 22 | 5 | Interruptor de presión del sistema de climatización -15-F129-;
Sensor de calidad del aire -G238-. |
| 23 | 10 | Relé de calor residual -J708-30a-;
Receptor de control remoto para refrigeración auxiliar -calefacción -R149-; Unidad de control y pantalla de calefacción auxiliar -E407-; Unidad de control y pantalla de equipamiento de camping -E153-. |
| 24 | 7,5 | Luz de lectura central izquierda -W39-30G-
Luz de lectura central derecha -W40-; Luz de lectura trasera izquierda -W11-; Luz de lectura trasera derecha -W12-; Iluminación interior izquierda -W16-; Iluminación interior derecha -W17-; Iluminación interior trasera izquierda -W47-; Iluminación interior trasera derecha -W48-. |
| 25 | 25 | Regulador de calefacción del asiento con regulador -J396- |
| 26 | 10 | Tacógrafo -G24-30 |
| 27 | 30 | D51 Conexión positiva 1 (15), en el cableado del compartimento del motor 15 -;
Fusible 13 en el portafusibles D -SD13-; Fusible 23 en el portafusibles D -SD23-. |
| 28 | 5 |
Interruptor de ajuste del espejo -E43-15-; Botón de calefacción del espejo exterior -E231-. |
| 29 | 25 |
Unidad de control de calefacción -J162-30 |
| 30 | 5 |
Unidad de control y pantalla para equipamiento de camping 75 -E153-; Relé de calefacción auxiliar de refrigerante -J493-. |
| 31 | 25 |
Unidad de control del techo corredizo -30 5 AJ245- |
| 32 | 20 |
Relé del sistema de lavado de faros -J39-15 |
| 33 | 5 |
Tacógrafo -G24-15 |
| 34 | 5 | Libre |
| 35 | 20 |
Unidad de control de alimentación -J519-30 (T73b / 11) |
| 36 | 5 |
Conector de 10 pines -T10bh / 9-30 |
Nota:
1) solo para modelos sin consola en el techo
2) solo para modelos con consola en el techo.

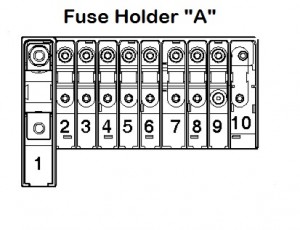

Soporte de fusibles A – en el compartimento del motor
| Número | Amp[A] | Descripción |
| 1 | 175 |
Alternador -C-30225 A- |
| 2 | 125 |
Relé para la descarga del contacto X -J59-30- B298; Conexión positiva 2 (30), en el cableado principal -B301; Conexión positiva 5 (30), en el cableado principal B302; Conexión positiva 6 (30), en el cableado principal B303; Conexión positiva 7 (30), en el cableado principal B304; Conexión positiva 8 (30), en el cableado principal B305; Conexión positiva 9 (30), en el cableado principal Fusible 9 en el portafusibles B -SB9-; Fusible 14 en el portafusibles B – SB14-. |
| 3 | 50 |
Relé de aislamiento de la batería -J7-30100A-; Segundo relé del circuito de carga de la batería -J713- B310; Conexión positiva 14 (30), en el cableado principal B311; Conexión positiva 15 (30), en el cableado principal. |
| 4 | 70 |
D50 Conexión positiva (30) en el cableado del compartimento del motor 30 |
| 5 | 50 |
Fusible central ABS 1 -S123- 30-. Fusible 6 en el portafusibles D -SD6-. |
| 6 | 60 |
Unidad de control automático del tiempo de encendido -30 50 A-J179-; Relé de la bomba de aire secundario -J299-. |
| 7 | 100 |
Unidad de control del ventilador del radiador -J293-30 |
| 8 | 40 |
Controlador del ventilador del radiador -J293-30 8- Fusible -40 A – B169 Conexión positiva 1 (30), en el cableado interior 30 50 A 100 A- B170 Conexión positiva 2 (30), en el cableado interior; Fusible 9 en el portafusibles F -SF9-; Fusible 14 en el portafusibles F -SF14-; Fusible 22 en el portafusibles F -SF22-; Fusible 23 en el portafusibles F -SF23-; Fusible 24 en el portafusibles F -SF24-. |
| 9 | 100 |
B272 Conexión positiva (30), en el cableado principal 30 -; B299 Conexión positiva 3 (30), en el cableado principal. |
Acerca del Volkswagen Transporter T5 ESSENTIALS (2009-2014)
El Volkswagen Transporter T5, fabricado entre 2009 y 2014, es un modelo popular entre las furgonetas gracias a su fiabilidad y versatilidad. Este modelo ofrece varias variantes de carrocería, incluyendo versiones para transporte de pasajeros y para fines de carga. El Transporter T5 es conocido por su construcción robusta y su interior espacioso, que ofrece mucho espacio tanto para pasajeros como para carga. Se ofrecen varias motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan suficiente potencia y un consumo de combustible eficiente. El Transporter T5 es ideal para empresarios que necesitan un vehículo fiable y práctico para el uso diario.
Diagrama de la caja de fusibles del Volkswagen Transporter T5 ESSENTIALS
Esta página muestra el diagrama de la caja de fusibles del Volkswagen Transporter T5 ESSENTIALS, que es esencial para identificar y reemplazar los fusibles. En este modelo, la caja de fusibles se encuentra típicamente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y la funcionalidad del vehículo, por lo que es importante conocer su configuración y su uso correcto.
