Volkswagen LT (1996-2006) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen LT (1996–2006), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen LT – esquema de distribución de fusibles
Año de fabricación: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen LT es el fusible 8 (20A) en la distribución de fusibles del salpicadero.

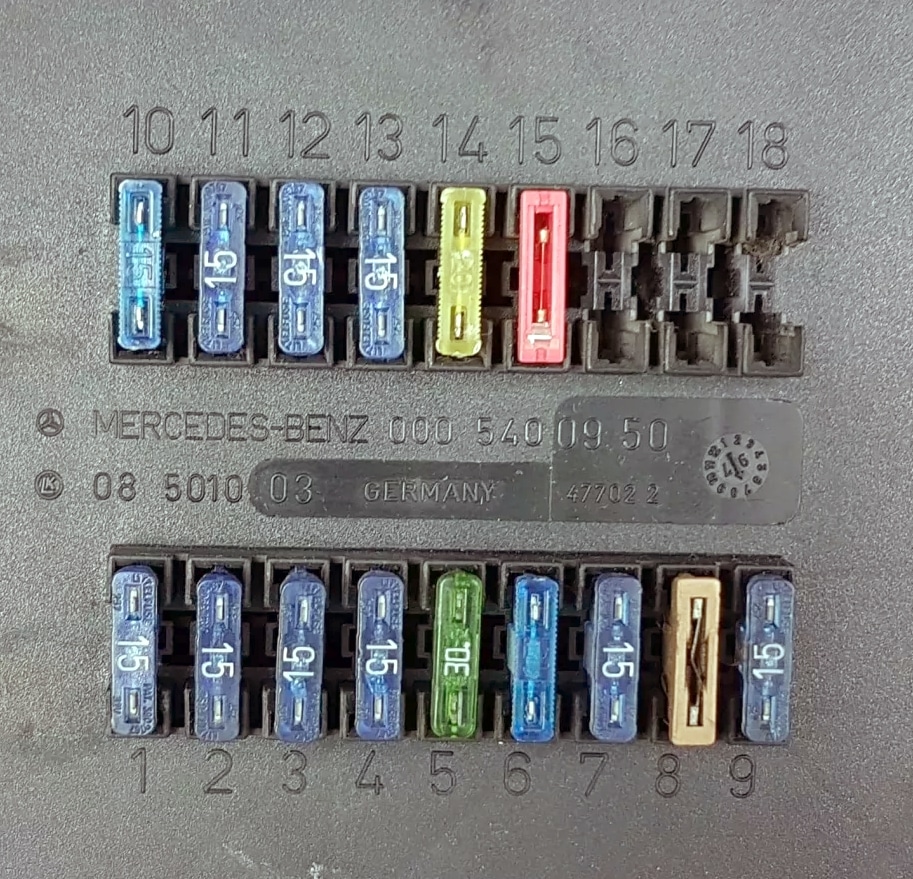

Distribución de fusibles del salpicadero
Se encuentra debajo del volante, detrás de la cubierta protectora.
| Nº | Descripción |
| 1 | Faro trasero derecho y luz de posición derecha – 15 A. |
| 2 | Faros de luz de carretera del proyector derecho – 15 A. |
| 3 | Faro de luz de carretera del proyector izquierdo, bombilla de señal – 15 A. |
| 4 | Faros de marcha atrás – 15 A. |
| 5 | Faros de luz de freno – 15 A. |
| 6 | Motor del limpiaparabrisas – 20 A. |
| 7 | Luneta trasera térmica, señal – 15 A. |
| 8 | Faros, encendedor de cigarrillos, autorradio – 20 A. |
| 9 | Reloj, luces de emergencia, luces de estacionamiento – 20 A. |
| 10 | Iluminación del salpicadero;
Iluminación de la matrícula; Luces diurnas – 15 A. |
| 11 | Faro trasero izquierdo y luz de posición izquierda – 15 A. |
| 12 | Faro de luz de cruce del proyector derecho – 15 A. |
| 13 | Faro de luz de cruce izquierdo – 15 A. |
| 14 | Faro antiniebla, faro antiniebla trasero – 15 A. |
| 15 | Autorradio – 15 A, |
| 16 | Reserva |
| 17 | Reserva |
| 18 | Reserva |
Los relés individuales pueden estar ubicados debajo de esta caja de fusibles.

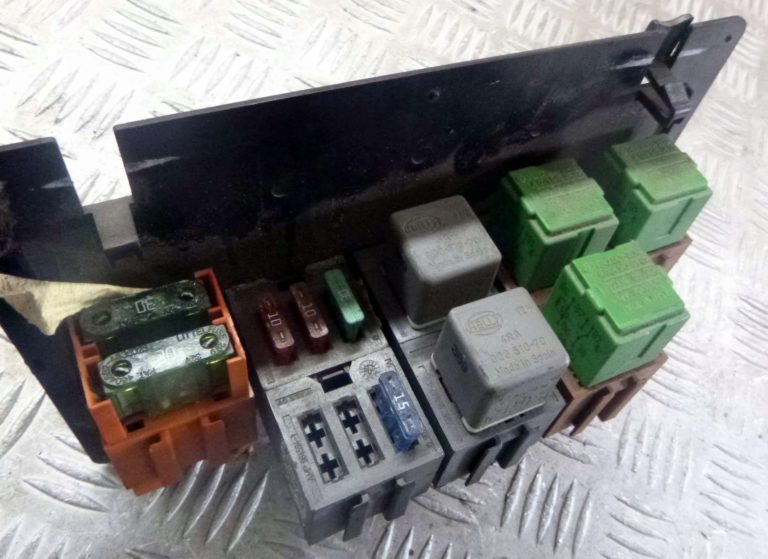

Caja de fusibles debajo del asiento
Otros relés y la caja de fusibles se encuentran debajo del asiento del pasajero delantero.
Pueden estar presentes los siguientes elementos:
- Ventilador de la calefacción – 30 A
- Calefacción de la luneta trasera – 30 A
- Calefactor independiente – 25 A
- Elevalunas eléctricos – 25 A
- Controlador ABS – 10 A
- Cierre centralizado – 15 A
- Espejos eléctricos – 10 A
- Bomba de combustible – 30 A
- Relé de batería adicional – 15 A
- Relé de intermitentes del remolque – 10 A
- Bloqueo del diferencial – 15 A
- Accesorios 12 V – 20 A
- Aire acondicionado – 10 A
- Asientos calefactables – 15 A
En el compartimento del motor puede haber una unidad adicional en la zona de la batería, con elementos responsables de la calefacción, las bujías incandescentes, la calefacción de los filtros, etc.
