Volkswagen Jetta (2005-2010) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Volkswagen Jetta (2005–2010), descubrirás dónde se encuentran los paneles de fusibles dentro del vehículo y obtendrás información detallada sobre la asignación y el diseño de cada fusible.
Volkswagen Jetta (2005-2010) – diagrama de fusibles
Año de fabricación: 2005, 2006, 2007, 2008, 2009, 2010.
El fusible del encendedor de cigarrillos (toma de corriente) en el Volkswagen Jetta es el fusible 24 en la caja de fusibles del compartimento del motor.
Ubicación
- Caja de fusibles en el compartimento del motor
- Soporte de relés en la unidad de control de alimentación (izquierda debajo del salpicadero)
- Panel de fusibles del salpicadero
- Soporte de relé adicional, debajo de la caja de fusibles en el compartimento del motor
Panel de fusibles del salpicadero
| Número |
Amperaje [A] |
Descripción |
| 1 | 10 | T16 – Conector de diagnóstico (T16 / 1) J623 – Unidad de control del motor J757 – Relé de alimentación de componentes del motor (167) (desde mayo de 2005) J538 – Unidad de control de la bomba de combustible (desde mayo de 2005) J485 – Relé de funcionamiento del calentador auxiliar (desde 2006) N79 – Elemento calefactor de ventilación del bloque (desde 2006) G70 – Medidor de masa de aire (desde 2006) J431 – Controlador de ajuste del haz de los faros (desde 2006) |
| 2 | 5 | J104 – Unidad de control del ABS E132 – Interruptor del sistema de control de tracción E256 – Botón TCS y ESP E492 – Botón de visualización de la presión de los neumáticos F – Interruptor de las luces de freno (bajo; desde noviembre de 2005) |
| 10 | J623 – Controlador del motor (desde 2006) V49 – Motor de control del haz del faro derecho (desde 2006) V48 – Motor de control del haz del faro izquierdo (desde 2006) E102 – Regulador de control del haz de los faros (desde 2006) J538 – Controlador de la bomba de combustible (desde 2006) J345 – Unidad de control del detector de remolque (desde 2006) J587 – Unidad de control de los sensores de la palanca de cambios (desde 2006) J533 – Interfaz de diagnóstico del bus de datos (desde 2006) J285 – Unidad de control en el panel de instrumentos (desde 2006) J500 – Controlador de la dirección asistida (desde 2006) J104 – ABS con controlador EDL (desde 2006) E132 – Interruptor del sistema de control de tracción (desde 2006) E256 – Botón TCS y ESP (desde 2006) G476 – Sensor de posición del pedal de freno (desde 2006) E1 – Interruptor de luces (desde 2006) F47 – Interruptor del pedal de freno, (desde noviembre de 2005) |
|
| 3 | 10 | J500 – Unidad de control de la dirección asistida (hasta mayo de 2005) |
| 5 | J234 – Unidad de control del airbag (desde mayo de 2005) | |
| 4 | 5 | E16 – Interruptor de calefacción / salida de calor G65 – Sensor de alta presión J131 – Controlador del asiento calefactado del conductor J132 – Controlador del asiento calefactado del pasajero delantero J255 – Controlador Climatronic K216 – Luz de advertencia del programa de estabilización 2 (desde mayo de 2005) M17 – Bombilla de la luz de marcha atrás (desde mayo de 2005) E422 – Botón de visualización de la presión de los neumáticos (desde mayo de 2005) G266 – Sensor de nivel y temperatura del aceite (alto; desde mayo de 2005) J530 – Controlador de apertura de la puerta del garaje (desde mayo de 2006) G128 – Sensor de ocupación del asiento, lado del pasajero delantero (desde mayo de 2006) Y7 – Espejo interior antideslumbrante automático (desde mayo de 2006) Z20 – Elemento calefactor de la boquilla izquierda (desde mayo de 2006) Z21 – Elemento calefactor de la boquilla derecha (desde mayo de 2006) |
| 10 | G266 – Sensor de nivel y temperatura del aceite (alto; desde noviembre de 2005) M17 – Luz de marcha atrás (alta; desde noviembre de 2005) J255 – Controlador Climatronic (alto; desde noviembre de 2005) G65 – Sensor de alta presión (alto; desde noviembre de 2005) E16 – Interruptor de calefacción y potencia del calentador (alto; desde noviembre de 2005) J530 – Controlador de apertura de la puerta del garaje (alto; desde noviembre de 2005) N253 – Encendedor de desconexión de la batería (alto; desde noviembre de 2005) Y7 – Espejo interior antideslumbrante automático (alto; desde noviembre de 2005) E422 – Botón de visualización de la presión de los neumáticos (alto; desde noviembre de 2005) K216 – Luz de advertencia del programa de estabilización 2 (alta; desde noviembre de 2005) Z20 – Elemento calefactor de la boquilla izquierda (alto; desde noviembre de 2005) Z21 – Elemento calefactor de la boquilla derecha (alto; desde noviembre de 2005) L71 – Iluminación del interruptor del sistema de control de tracción (alta; desde noviembre de 2005) J301 – Controlador del sistema de aire acondicionado (alto; desde mayo de 2007) |
|
| 5 | 5 | F47 – Interruptor del pedal de freno del sistema de control de crucero (hasta mayo de 2005) G476 – Sensor de posición del embrague J431 – Unidad de control para el ajuste del haz de los faros (desde mayo de 2005) J500 – Controlador de la dirección asistida (desde mayo de 2005) J745 – Control de la iluminación de curvas y la unidad del haz de los faros, en el faro derecho (alto; diciembre de 2006) |
| 10 | J745 – Unidad de control del haz de las luces de curva y los faros, en el faro derecho (bajo; desde mayo de 2006), (alto; desde mayo de 2007) | |
| 6 | 5 | J285 – Unidad de control en el panel de instrumentos (hasta mayo de 2006) J538 – Unidad de control de la bomba de combustible (hasta mayo de 2006) J533 – Interfaz de diagnóstico del bus de datos (hasta mayo de 2006) F125 – Interruptor multifunción (hasta mayo de 2006) J587 – Unidad de control de los sensores de la palanca de cambios (hasta mayo de 2006) F189 – Interruptor Tiptronic (hasta mayo de 2006) J745 – Unidad de control de las luces de curva y el haz de los faros, en el faro izquierdo (estado alto; diciembre de 2006) |
| 10 | J745 – Unidad de control del haz de las luces de curva y los faros, en el faro izquierdo (bajo; desde mayo de 2006), (alto; desde mayo de 2007) | |
| 7 | 5 | J431 – Unidad de control para el ajuste del haz de los faros (hasta mayo de 2005) Y7 – Espejo interior antideslumbrante automático (desde mayo de 2005) No asignado (desde mayo de 2006) |
| 8 | 5 | Y7 – Espejo interior antideslumbrante automático (hasta mayo de 2005) |
| 10 | J345 – Unidad de control del detector de remolque (desde mayo de 2005) No asignado (desde mayo de 2006) |
|
| 9 | 5 | No asignado (hasta mayo de 2005) J503 – Unidad de control con pantalla para el sistema de radio y navegación (solo unidad del sistema de navegación comercial) (desde mayo de 2005) No asignado (desde mayo de 2006) |
| 10 | 5 | J412 – Unidad de control de la gestión electrónica del teléfono móvil (hasta mayo de 2005) J530 – Unidad de control de la operación de la puerta del garaje (desde mayo de 2005) J706 – Unidad de control de reconocimiento de ocupación del asiento (desde mayo de 2005) No asignado (desde mayo de 2006) |
| 11 | 5 | J345 – Unidad de control del detector de remolque (hasta mayo de 2005) No asignado (desde mayo de 2005) |
| 10 | J745 – Unidad de control del haz de las luces de curva y los faros, en el faro derecho (desde mayo de 2007) | |
| 12 | 10 | J386 – Unidad de control de la puerta del conductor. J387 – Unidad de control de la puerta del pasajero |
| 13 | 10 | E1 – Interruptor de luces T16 – Conector de diagnóstico (T16 / 16) F47 – Interruptor del pedal de freno (desde mayo de 2005) G397 – Sensor de detección de lluvia y luz (desde 2006) G197 – Transmisor de campo magnético para brújula (desde 2006) |
| 14 | 5 | F – Interruptor de las luces de freno (bajo; desde mayo de 2005) J217 – Controlador de la transmisión automática |
| 10 | J587 – Controlador de los sensores de la palanca de cambios (desde 2006) R149 – Receptor de control remoto para calentador auxiliar de líquido (desde 2006) J301 – Controlador del sistema de aire acondicionado (desde 2006) J255 – Controlador Climatronic (desde 2006) E16 – Potencia del calentador / interruptor de calor (desde 2006) J446 – Controlador de asistencia de estacionamiento (desde 2006) J104 – ABS con controlador EDL (desde 2006) E94 – Regulador del asiento calefactado del conductor (desde 2006) E95 – Regulador del asiento calefactado del pasajero delantero (desde mayo de 2006) J217 – Controlador de la transmisión automática (desde noviembre de 2005) |
|
| 15 | 7.5 | J519 – Unidad de control de alimentación (iluminación interior) |
| 16 | 10 | E16 – Interruptor de salida del calentador / calor J301 – Controlador del sistema de aire acondicionado J255 – Controlador Climatronic R149 – Receptor de control remoto para calentador auxiliar de líquido No asignado (desde mayo de 2006) |
| 5 | J515 – Unidad de control de selección de antena (alta; desde noviembre de 2005) | |
| 17 | 5 | G397 – Sensor de lluvia y luz (hasta mayo de 2006) J515 – Unidad de control de selección de antena (hasta mayo de 2006) G273 – Sensor de monitoreo interior (desde 2006) G384 – Transmisor de inclinación del vehículo (desde 2006) H12 – Señal acústica (desde 2006) |
| 18 | 5 | J446 – Unidad de control de asistencia de estacionamiento J587 – Unidad de control de los sensores de la palanca de cambios No asignado (desde 2006) |
| 19 | 5 | J754 – Memoria de datos de incidentes |
| 20 | 5 | J104 – ABS con unidad de control EDL No asignado (desde 2006) |
| 25 | J388 – Controlador de la puerta trasera izquierda (cierre centralizado) (alto; desde mayo de 2007) J389 – Controlador de la puerta trasera derecha (cierre centralizado) (alto; desde mayo de 2007) J393 – Controlador central del sistema de confort (alto; desde mayo de 2007) |
|
| 25 | 25 | Z1 – Cristal trasero calefactado J301 – Controlador del sistema de aire acondicionado (solo con calentador auxiliar de líquido) E16 – Interruptor de salida del calentador / calor (solo con calentador auxiliar de líquido) N24 – Resistencia en serie del ventilador de aire fresco (solo con calentador auxiliar de líquido) |
| 26 | 20 | Toma U5 – 12 V (maletero) (hasta mayo de 2006) |
| 30 | J388 – Controlador de la puerta trasera izquierda (elevalunas) (desde mayo de 2006) J389 – Controlador de la puerta trasera derecha (elevalunas) (desde mayo de 2006) |
|
| 27 | 15 | J538 – Controlador de la bomba de combustible G6 – Bomba de presión del sistema de combustible J17 – Controlador de la bomba de combustible J643 – Relé de alimentación de combustible (desde mayo de 2006) |
| 28 | 10 | Posición de carga de la batería Mag-Lite (interfaz especial del vehículo) (hasta mayo de 2005) |
| 30 | U13 – Transformador con toma, 12V-230V (desde mayo de 2005) No asignado (desde mayo de 2006) |
|
| 25 | Toma de vehículos especiales (no para EE. UU. / Canadá) (alto; desde noviembre de 2005) | |
| 29 | 10 | J220 / J623 – Controlador Motronic J248 / J623 – Controlador del sistema de inyección directa diésel G70 – Medidor de masa de aire (AXX) N79 – Elemento calefactor de ventilación del bloque (BUB, BMJ) No asignado (desde 2006) |
| 30 | 5 | J234 – Unidad de control del airbag (hasta mayo de 2005) K145 – Luz de advertencia de desactivación del airbag del pasajero (hasta mayo de 2005) |
| 10 | N30 – Inyector, cilindro 1 (desde mayo de 2005) N31 – Inyector, cilindro 2 (desde mayo de 2005) N32 – Inyector, cilindro 3 (desde mayo de 2005) N33 – Inyector, cilindro 4 (desde mayo de 2005) |
|
| 20 | N30 – Inyector, cilindro 1 N31 – Inyector, cilindro 2 N32 – Inyector, cilindro 3 N33 – Inyector, cilindro 4 N83 – Inyector, cilindro 5 N84 – Inyector, cilindro 6 J217 – Controlador de la transmisión automática (desde 2006) J743 – Mecatrónica para transmisión de doble embrague (desde 2006) |
|
| 31 | 5 | F4 – Interruptor de las luces de marcha atrás (hasta mayo de 2005) J743 – Mecatrónica para transmisión de doble embrague (hasta mayo de 2005) |
| 20 | V192 – Bomba de vacío de frenos (desde mayo de 2005) | |
| 32 | 30 | J388 – Controlador de la puerta trasera izquierda (elevalunas) (hasta mayo de 2006) J389 – Controlador de la puerta trasera derecha (elevalunas) (hasta mayo de 2006) U13 – Transformador con toma, 12V-230V (desde mayo de 2006) U27 – Transformador con toma, 12V-15V, (EE. UU. / Canadá) (desde mayo de 2006) |
| 33 | 25 | J245 – Unidad de control de ajuste del techo corredizo |
| 34 | 15 | V125 – Motor de ajuste del soporte lumbar longitudinal del conductor
V126 – Motor de ajuste del soporte lumbar longitudinal del asiento del pasajero delantero V129 – Motor de ajuste de la altura del soporte lumbar del asiento del conductor V130 – Motor de ajuste de la altura del soporte lumbar del asiento del pasajero delantero |
| 35 | 5 | G273 – Sensor de monitoreo interior G384 – Transmisor de inclinación del vehículo H12 – Señal acústica No asignado (desde 2006) |
| 36 | 20 | V11 – Bomba del sistema de lavafaros J39 – Relé del sistema de lavafaros |
| 37 | 30 | J131 – Unidad de control de calefacción del asiento del conductor J132 – Unidad de control de calefacción del asiento del pasajero delantero |
| 38 | 10 | J23 – Unidad de control de rotación del sistema de luces y sirena (hasta mayo de 2005) No asignado (desde mayo de 2005) J745 – Unidad de control del haz de las luces de curva y los faros, en el faro izquierdo (desde mayo de 2007) |
| 20 | J388 – Controlador de la puerta trasera izquierda (cierre centralizado), NAR, con relé de señal acústica J641) (desde mayo de 2006) J389 – Controlador de la puerta trasera derecha (cierre centralizado), NAR, con relé de señal acústica J641) (desde mayo de 2006) J393 – Controlador central del sistema de confort (solo VR6) (desde mayo de 2006) |
|
| 39 | 20 | No asignado (hasta mayo de 2005) J217 – Controlador de la transmisión automática (desde mayo de 2005) No asignado (desde mayo de 2006) |
| 40 | 40 | E16 – Interruptor de salida del calentador / calor (ventilador de aire fresco) J301 – Unidad de control del sistema de aire acondicionado (ventilador de aire fresco) |
| 5 | E16 – Interruptor de salida del calentador / calor (ventilador de aire fresco) (alto; desde noviembre de 2005) J301 – Controlador del sistema de aire acondicionado (ventilador de aire fresco) (alto; desde noviembre de 2005) |
|
| 41 | 15 | V12 – Motor del limpiaparabrisas trasero (hasta mayo de 2006) |
| 20 | V12 – Motor del limpiaparabrisas trasero (desde mayo de 2006) J519 – Unidad de control de alimentación (bomba doble de lavaparabrisas) (BSG J1) (desde mayo de 2006) |
|
| 42 | 15 | J729 – Relé de la bomba doble de lavaparabrisas 1 (hasta mayo de 2005) J730 – Relé de la bomba doble de lavaparabrisas 2 (hasta mayo de 2005) J519 – Unidad de control de alimentación (bomba doble de lavaparabrisas) (BSG J1) (desde mayo de 2005) |
| 20 | U1 – Encendedor de cigarrillos (desde mayo de 2006) U9 – Encendedor de cigarrillos trasero (desde mayo de 2006) U5 – Toma de 12 V (unidad de investigación) (desde mayo de 2006) |
|
| 43 | 15 | J345 – Unidad de control del detector de remolque |
| 44 | 20 | J345 – Unidad de control del detector de remolque |
| 45 | 15 | J345 – Unidad de control del detector de remolque |
| 46 | 5 | Z20 – Elemento calefactor del lavaparabrisas izquierdo Z21 – Elemento calefactor del lavaparabrisas derecho E94 – Regulador del asiento calefactado del conductor E95 – Regulador del asiento calefactado del pasajero delantero No asignado (desde mayo de 2006) |
| 47 | 5 | J485 – Relé de funcionamiento del calentador auxiliar No asignado (desde mayo de 2006) |
| 48 | 10 | No asignado (hasta mayo de 2005) Cargador para Mag-Lite y radio bidireccional portátil (desde mayo de 2005) |
| 49 | 5 | E1 – Interruptor de iluminación No asignado (desde mayo de 2006) |
Diagrama de fusibles del compartimento del motor (bajo)
| Número |
Amperaje [A] |
Descripción |
| F1 | 20 | J393 – Unidad de control del sistema de confort No asignado (desde mayo de 2006) |
| F2 | 5 | J527 – Unidad de control de la electrónica de la columna de dirección |
| F3 | 5 | J519 – Unidad de control de alimentación |
| F4 | 30 | J104 – Unidad de control del ABS |
| F5 | 15 | J743 – Unidad de control de mecatrónica (hasta mayo de 2006) (Desde mayo de 2007) |
| 30 | J743 – Unidad de control de mecatrónica (desde mayo de 2006) J285 – Unidad de control en el panel de instrumentos (desde mayo de 2006) |
|
| F6 | 5 | J285 – Unidad de control en el panel de instrumentos |
| F7 | 15 | J608 – Unidad de control de vehículo especial |
| 25 | J608 – Unidad de control de vehículo especial (desde mayo de 2006) | |
| 30 | J743 – Unidad de control de mecatrónica (0AM) (desde mayo de 2007) | |
| F8 | 15 25 |
J503 – Unidad de control con pantalla de radio y navegación R – Radio R – Preparación para radio y sistema de navegación con TV (modelos para Japón) |
| F9 | 5 | J412 – Unidad de control de la electrónica de gestión del teléfono móvil |
| F10 | 5 | J317 – Relé de tensión de alimentación del terminal 30 |
| 10 | J623 – Unidad de control del motor | |
| 5 | J359 – Relé de baja temperatura de potencia | |
| F11 | 20 | J364 – Unidad de control de calefacción auxiliar |
| F12 | 5 | J533 – Interfaz de diagnóstico del bus de datos |
| F13 | 30 | J623 – Controlador del motor (solo modelos con motor diésel) J623 – Controlador del motor (gasolina) (desde mayo de 2007) |
| 25 | J623 – Controlador del motor de gasolina (solo modelos con motor de gasolina) (hasta mayo de 2007) | |
| F14 | 20 | N152 – Transformador de encendido N70-N323 – Bobinas de encendido con etapa de salida |
| F15 | 10 | Z62 – Calefacción con sonda lambda 3 Z19 – Calefacción con sonda lambda G39 – Sonda lambda G108 – Sonda lambda 2 antes del catalizador G130 – Sonda lambda después del catalizador |
| 5 | G131 – Sonda lambda 2 después del catalizador G287 – Sonda lambda 3 después del catalizador J17 – Relé de la bomba de combustible J179 – Unidad de control de iluminación automática J360 – Relé de alta potencia de temperatura (370) |
|
| F 16 | 30 | J104 – Unidad de control del ABS |
| F17 | 15 | H2 – Bocina alta H7 – Bocina baja J519 – Unidad de control de alimentación (desde mayo de 2006) |
| F18 | 30 | J608 – Unidad de control de vehículo especial (hasta mayo de 2006) R12 – Amplificador |
| F19 | 30 | J400 – Unidad de control del motor del limpiaparabrisas V216 – Motor del limpiaparabrisas del parabrisas del lado del conductor |
| F20 | 40 | No asignado (hasta mayo de 2006) J179 – Unidad de control de iluminación automática (SDI) (desde mayo de 2006) |
| 10 | V50 – Bomba de circulación de refrigerante continua (desde mayo de 2007) | |
| F21 | 15 | Z19 – Calentador con sonda lambda (hasta mayo de 2006) G39 – Sonda lambda (hasta mayo de 2006) G130 – Sonda lambda después del catalizador (hasta mayo de 2006) J583 – Unidad de control del sensor de NOx (hasta mayo de 2006) |
| 10 | Z28 – Calentador con sonda lambda G39 – Sonda lambda G130 – Sonda lambda después del catalizador (desde mayo de 2006) J583 – Unidad de control del sensor de NOx (desde mayo de 2006) Z28 – Calentador con sonda lambda (desde mayo de 2006) |
|
| 20 | V192 – Bomba de vacío de frenos (desde mayo de 2007) | |
| F22 | 5 | F47 – Interruptor del pedal de freno (hasta noviembre de 2005) G476 – Transmisor de posición del embrague |
| F23 | 5 | J299 – Relé de la bomba de aire secundario (BSF) |
| 10 | N18 – Válvula de recirculación de gases de escape N75 – Válvula solenoide de regulación de presión de sobrealimentación (hasta mayo de 2006) N80 – Válvula solenoide 1 del sistema de filtro de carbón activado (desde mayo de 2006) V144 – Bomba de diagnóstico del sistema de combustible (BGQ, BGP) N345 – Válvula de conmutación del radiador de recirculación de gases de escape N381 – Válvula de conmutación del radiador de gases de escape con recirculación de gases de escape 2 (hasta mayo de 2006) N276 – Válvula de regulación de presión de combustible (desde mayo de 2006) J623 – Controlador del motor (desde mayo de 2006) N156 – Válvula de conmutación del colector de admisión variable (desde mayo de 2006) |
|
| 15 | N276 – Válvula de regulación de presión de combustible (hasta mayo de 2006) N218 – Válvula de entrada de aire secundario (desde mayo de 2006) N276 – Válvula de regulación de presión de combustible (desde mayo de 2007) J623 – Controlador del motor (desde mayo de 2007) N156 – Válvula de conmutación del colector de admisión variable (desde mayo de 2007) |
|
| F24 | 10 | F265 – Termostato controlado por mapa del sistema de refrigeración del motor J293 – Controlador del ventilador del radiador N18 – Válvula de recirculación de gases de escape N80 – Válvula solenoide 1 del filtro de carbón activado N156 – Válvula de conmutación del colector de admisión variable N205 – Válvula del controlador del árbol de levas de admisión 1 N316 – Válvula de la mariposa del colector de admisión |
| F25 | 40 | J519 – Unidad de control de alimentación (hasta mayo de 2006) |
| 30 | J519 – Unidad de control de alimentación (A / 1) (desde mayo de 2006) | |
| F26 | 40 | J519 – Unidad de control de alimentación (hasta mayo de 2006) |
| 30 | J519 – Unidad de control de alimentación (D / 1) (desde mayo de 2006) | |
| F27 | 50 | J179 – Unidad de control de iluminación automática |
| 40 | J299 – Relé de la bomba de aire secundario | |
| F28 | 40 | J681 – Relé de alimentación del terminal 15 2 |
| F29 | 50 | J496 – Relé de bomba adicional de líquido refrigerante S44 – Fusible térmico de regulación de la toma 1 |
| F30 | 50 | No asignado (hasta mayo de 2006) J59 – Relé de desactivación del contacto X (desde mayo de 2006) |
| 40 | J519 – Unidad de control de alimentación (I / 1) (desde mayo de 2007) | |
| Relés | ||
| A1 | Relé de alimentación del terminal 30 -J317- (458) Relé de alimentación del terminal 30 -J317- (100) Relé de alimentación del terminal 30 -J317- (370) |
|
| A2 | Relé de la bomba de aire secundario -J299- (100) Sensor de medición de corriente -G582- (488; hasta mayo de 2006 solo código de motor BLG) Puente de cables (solo modelos con motor diésel) |
|

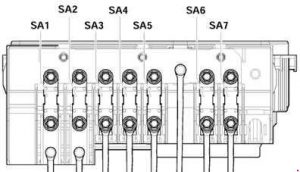

El número de código del relé 100 se reemplaza por el número de código del relé 370 según la fabricación.
| Número |
Amperaje [A] |
Descripción |
| 1 | 150 | C – Alternador (90A / 120A) |
| 200 | C – Alternador (140A) | |
| 2 | 80 | J500 – Controlador de la dirección asistida
V187 – Motor electromecánico de la dirección asistida |
| 3 | 50 | J293 – Controlador del ventilador del radiador V7 – Ventilador del radiador V177 – Ventilador del radiador 2 |
| 4 | 40 |
Equipo especial (hasta mayo de 2006)
J359 – Relé de baja capacidad térmica (1.ª etapa), (desde diciembre de 2006)
Z35 – Elemento calefactor de aire adicional (desde diciembre de 2006) |
| 5 | 100 |
Fusibles en el soporte de fusibles C, a la izquierda debajo del salpicadero SC43-SC45, SC28, SC22, SC18, SC19, SC12, (hasta noviembre de 2005)
Fusibles en el soporte de fusibles C, a la izquierda debajo del salpicadero SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (desde noviembre de 2005)
J604 – Unidad de control auxiliar del calentador de aire (hasta noviembre de 2005) |
| 6 | 80 | Fusibles en el soporte de fusibles C, a la izquierda debajo del salpicadero SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relé de alta capacidad térmica (1.ª y 3.ª etapa), (desde diciembre de 2006) Z35 – Elemento calefactor de aire adicional (desde noviembre de 2006)
|
| 100 | J604 – Unidad de control auxiliar del calentador de aire (desde noviembre de 2005) Z35 – Calentador de aire auxiliar (desde noviembre de 2005) Equipo opcional |
|
| 7 | 50 | Gestión de remolques |
| 40 | Equipo especial, personas con discapacidad | |
| 30 | Equipo especial, unidad de investigación criminal |
Diagrama de fusibles del compartimento del motor (alto)
<td
| Número |
Amperaje [A] |
Descripción |
| F1 | 30 | J104 – ABS con unidad de control EDL |
| F2 | 30 | J104 – ABS con unidad de control EDL |
| F3 | 20 | J393 – Controlador central del sistema de confort V217 – Motor del limpiaparabrisas del lado del pasajero (desde mayo de 2005) No asignado (desde noviembre de 2005) |
| F4 | 5 | J519 – Unidad de control de alimentación |
| F5 | 20 | H2 – bocina alta (hasta mayo de 2005) H7 – bocina baja (hasta mayo de 2005) |
| 15 | J519 – Unidad de control de alimentación (bocina) (desde mayo de 2005) | |
| F6 | 5 | N276 – Válvula de regulación de presión de combustible (hasta mayo de 2005) |
| 15 | N276 – Válvula de regulación de presión de combustible (desde mayo de 2005) J17 – Bomba de combustible (desde mayo de 2007) |
|
| 20 | N152 – Transformador de encendido (hasta mayo de 2005) N… – Bobinas de encendido 1-4 con etapa de salida (hasta mayo de 2005) |
|
| F7 | 5 | F47 – Interruptor del pedal de freno del sistema de control de crucero G476 – Transmisor de posición del embrague No asignado (desde noviembre de 2005) |
| 40 | SF2 – Fusible 2 en el soporte de fusibles F (batería trasera) (desde mayo de 2007) | |
| F8 | 10 | F265 – Termostato controlado por mapa del sistema de refrigeración del motor N205 – Válvula reguladora del árbol de levas de admisión 1 N80 – Válvula solenoide 1 del filtro de carbón activado (impulsivo) N18 – Válvula de recirculación de gases de escape N316 – Válvula reguladora de la mariposa de aire en el colector de admisión V157 – Motor de la mariposa del colector de admisión N79 – Elemento calefactor de la cubierta de ventilación N156 – Válvula de conmutación del colector de admisión de longitud variable J293 – Regulador del ventilador del radiador No asignado (desde mayo de 2005) |
| 15 | R190 – Receptor de radio satelital digital (desde mayo de 2007) | |
| F9 | 10 | J583 – Unidad de control del sensor de NOx (hasta mayo de 2005) J179 – Unidad de control de iluminación automática (hasta mayo de 2005) J17 – Relé de la bomba de combustible (hasta mayo de 2005) N249 – Válvula de recirculación de aire del turbocompresor (desde mayo de 2005) N80 – Válvula solenoide activada del filtro de carbón 1 (desde mayo de 2005) N75 – Válvula solenoide de regulación de presión de sobrealimentación (desde mayo de 2005) |
| F10 | 10 | G130 – Sonda lambda después del catalizador (hasta mayo de 2005) G131 – Sonda lambda 2 después del catalizador (hasta mayo de 2005) N18 – Válvula de recirculación de gases de escape (hasta mayo de 2005) N75 – Válvula solenoide de regulación de presión de sobrealimentación (hasta mayo de 2005) N345 – Válvula de conmutación del radiador de gases de escape con recirculación de gases de escape (hasta mayo de 2005) J299 – Relé de la bomba de aire secundario (hasta mayo de 2005) No asignado (desde mayo de 2005) V144 – Bomba de diagnóstico del sistema de combustible (EE. UU. / Canadá) (desde noviembre de 2005) G42 – Sensor de temperatura del aire de admisión (desde mayo de 2007) G70 – Medidor de masa de aire (desde mayo de 2007) |
| F11 | 25 | J220 – Unidad de control Motronic (hasta mayo de 2005) |
| 30 | J361 – Unidad de control Simos (hasta mayo de 2005) J248 – Unidad de control del sistema de inyección directa del motor diésel (hasta mayo de 2005) |
|
| 10 | Z19 – Calentador con sonda lambda (desde mayo de 2005) Z28 – Calentador con sonda lambda 2 (desde mayo de 2007) |
|
| F12 | 15 | G39 – Sonda lambda (AXW, BAG, BCA, BKG, BLP, BLX y BLY) (hasta mayo de 2005) G108 – Sonda lambda 2 (AXW, BLX y BLY) (hasta mayo de 2005) G130 – Sonda lambda después del catalizador (BCA) (hasta mayo de 2005) J583 – Unidad de control del sensor de NOx (BAG, BKG y BLP) (hasta mayo de 2005) |
| 10 | Z29 – Calentador con sonda lambda 1 después del catalizador (desde mayo de 2005) Z30 – Calentador con sonda lambda 2 después del catalizador (desde mayo de 2007) |
|
| F13 | 15 | J217 – Regulador de la transmisión automática (hasta mayo de 2005) J743 – Mecatrónica para transmisión de doble embrague |
| 30 | J743 – Unidad de control de mecatrónica (desde mayo de 2007) | |
| F14 | – | No asignado |
| F15 | 40 | B – Motor de arranque (terminal 50) (hasta mayo de 2005) |
| 10 | V50 – Bomba de circulación de refrigerante (desde mayo de 2005) | |
| F 16 | 15 | J527 – Unidad de control de la electrónica de la columna de dirección (hasta mayo de 2005) |
| 5 | J104 / J527 – Unidad de control de la columna de dirección (desde mayo de 2005) | |
| F17 | 10 | J285 – Unidad de control de la pantalla en el salpicadero (hasta mayo de 2005) |
| 5 | J285 – Unidad de control en el salpicadero (desde mayo de 2005) | |
| F18 | 30 | J608 – Unidad de control de vehículo especial (hasta mayo de 2005) R12 – Amplificador (desde mayo de 2005) J608 – Unidad de control para vehículos especiales (desde mayo de 2007) |
| F19 | 15 | R – Radio J503 – Unidad de control con pantalla del sistema de radio y navegación (hasta mayo de 2005) R19 – Radio satelital digital (desde mayo de 2007) |
| F20 | 10 | J412 – Unidad de control de la electrónica de gestión del teléfono móvil (teléfono / preparación para teléfono) J503 – Unidad de control con pantalla del sistema de radionavegación (desde mayo de 2005) |
| 5 | J412 – Unidad de control de la electrónica de gestión del teléfono móvil (desde noviembre de 2005) | |
| F21 | – | No asignado |
| F22 | – | No asignado |
| F23 | 10 | No asignado (hasta mayo de 2005) J623 – Regulador del motor (desde mayo de 2005) J271 – Relé de alimentación de corriente Motronic (100) (desde mayo de 2005) |
| 5 | J623 – Unidad de control del motor (desde noviembre de 2005) |
| F24 | 10 | J533 – Interfaz de diagnóstico del bus de datos (hasta mayo de 2005) |
| 5 | J533 – Interfaz de diagnóstico del bus de datos (desde mayo de 2005) | |
| F25 | 40 | No asignado (hasta mayo de 2007) J519 – Unidad de control de alimentación (A1) (desde mayo de 2007) |
| F26 | 10 | J220 – Unidad de control Motronic (hasta mayo de 2005) No asignado (desde mayo de 2005) |
| 5 | J248 – Unidad de control del sistema de inyección directa del motor diésel (hasta mayo de 2005) J317 – Relé de tensión de alimentación del terminal 30 (hasta mayo de 2007) |
|
| 40 | J519 – Unidad de control de alimentación (D1) (desde mayo de 2007) | |
| F27 | 10 | N79 – Elemento calefactor para la salida de aire del chasis (hasta mayo de 2005) No asignado (desde mayo de 2005) |
| F28 | 20 | J217 – Unidad de control de la transmisión automática (hasta mayo de 2005) F125 – Interruptor multifunción (hasta mayo de 2005) |
| 25 | J623 – Unidad de control del motor (desde mayo de 2005) | |
| F29 | 20 | N… – Bobinas de encendido 1-4 con etapa de salida (hasta mayo de 2005) N… – Inyectores, cilindros 1-4 (hasta mayo de 2005) |
| 5 | J496 – Relé adicional de la bomba de refrigerante (desde mayo de 2005) J299 – Relé de la bomba de aire secundario (desde mayo de 2005) |
|
| F30 | 20 | J162 – Unidad de control del calentador (hasta mayo de 2005) J485 – Relé auxiliar para el funcionamiento del calentador (desde mayo de 2005) |
| F31 | 25 | V – Motor del limpiaparabrisas delantero (hasta mayo de 2005) |
| 30 | V – Motor del limpiaparabrisas delantero (desde mayo de 2005) | |
| F32 | 10 | N… – Inyectores (hasta mayo de 2005) No asignado (desde mayo de 2005) |
| F33 | 15 | G6 – Bomba de presión del sistema de combustible (hasta mayo de 2005) No asignado (desde mayo de 2005) |
| F34 | – | No asignado |
| F35 | – | No asignado |
| F36 | – | No asignado |
| F37 | – | No asignado |
| F38 | 10 | V48 – Motor de control del haz del faro izquierdo (hasta mayo de 2005) V49 – Motor de control del haz del faro derecho (hasta mayo de 2005) J293 – Controlador del ventilador del radiador (desde mayo de 2005) N205 – Válvula del controlador del árbol de levas de escape 1 (desde noviembre de 2005) N112 – Válvula de entrada de aire secundario (desde mayo de 2007) N321 – Válvula de la mariposa de escape 1 (desde mayo de 2007) N320 – Válvula de entrada de aire secundario 2 (desde mayo de 2007) V144 – Bomba de diagnóstico del sistema de combustible (desde mayo de 2007) N80 – Válvula solenoide del filtro de carbón activado 1 (desde mayo de 2007) N156 – Válvula de entrada de aire secundario (desde mayo de 2007) N318 – Válvula del controlador del árbol de levas de escape 1 (desde mayo de 2007) |
| F39 | 5 | G226 – Sensor de nivel y temperatura del aceite (hasta noviembre de 2005) F – Interruptor de las luces de freno (hasta noviembre de 2005) F47 – Interruptor del pedal de freno (desde noviembre de 2005) G476 – Sensor de posición del embrague (desde noviembre de 2005) |
| F40 | 20 | Soporte de fusibles del salpicadero (SC1-SC6, SC7-SC11, SC29-SC31) (hasta mayo de 2005) N70 – Bobina de encendido 1 con etapa de salida (desde mayo de 2005) N127 – Bobina de encendido 2 con etapa de salida (desde mayo de 2005) N291 – Bobina de encendido 3 con etapa de salida (desde mayo de 2005) N292 – Bobina de encendido 4 con etapa de salida (desde mayo de 2005) |
| F41 | – | No asignado |
| F42 | 10 | G70 – Medidor de masa de aire (AZV, BKC, BKD, BDK, BJB) J757 – Relé de alimentación de corriente de los componentes del motor (desde noviembre de 2005) |
| 5 | J49 – Relé de la bomba eléctrica de combustible 2 (BGU, BCA) J271 – Relé de alimentación de corriente Motronic (hasta noviembre de 2005) |
|
| F43 | 30 | No asignado (hasta mayo de 2005) N70 – Bobina de encendido 1 con etapa de salida (desde mayo de 2005) N127 – Bobina de encendido 2 con etapa de salida (desde mayo de 2005) N291 – Bobina de encendido 3 con etapa de salida (desde mayo de 2005) N292 – Bobina de encendido 4 con etapa de salida (desde mayo de 2005) N323 – Bobina de encendido 5 con etapa de salida (desde mayo de 2005) N324 – Bobina de encendido 6 con etapa de salida (desde mayo de 2005) |
| F44 | – | No asignado |
| F45 | – | No asignado |
| F46 | – | No asignado |
| F47 | 40 | J519 – Unidad de control de alimentación (hasta noviembre de 2005) |
| 30 | J519 – Unidad de control de alimentación (D / 1 izquierda) (desde noviembre de 2005) | |
| F48 | 40 | J519 – Unidad de control de alimentación (hasta noviembre de 2005) |
| 30 | J519 – Unidad de control de alimentación (A / 1 derecha) (desde noviembre de 2005) | |
| F49 | 40 | No asignado (hasta mayo de 2005) J681 – Relé de tensión de alimentación del terminal 15 2 (desde mayo de 2005) SF2 – Fusible en el soporte de fusibles F (batería trasera) (desde noviembre de 2005) J519 – Unidad de control de alimentación (L1) (desde noviembre de 2005) |
| F50 | – | No asignado |
| F51 | 50 | Q10 – Bujía de encendido 1 (hasta mayo de 2005) Q11 – Bujía de encendido 2 (hasta mayo de 2005) Q12 – Bujía de encendido 3 (hasta mayo de 2005) Q13 – Bujía de encendido 4 (hasta mayo de 2005) |
| 40 | J299 / V101 – Relé de la bomba de aire secundario (desde mayo de 2005) | |
| F52 | 50 | J519 – Unidad de control de alimentación SC40-SC42, SC46, SC47, SC49 (hasta mayo de 2005) |
Acerca del Volkswagen Jetta (2005-2010)
El Volkswagen Jetta de los años 2005 a 2010 es conocido por su fiabilidad y confort. Este modelo pertenece a la quinta generación del Jetta y ofrece diversas opciones de motor, incluyendo variantes de gasolina y diésel. Entre los motores populares se encuentran el motor de gasolina de 1.6 litros y el motor diésel TDI de 1.9 litros, conocidos por su eficiencia y rendimiento. El Jetta está equipado con tecnologías modernas y características de seguridad, lo que lo convierte en una opción ideal para familias e individuos que buscan un vehículo fiable para el uso diario.
Diagrama de la caja de fusibles del Volkswagen Jetta
Esta página muestra el diagrama de la caja de fusibles para el Volkswagen Jetta de los años 2005 a 2010. En este modelo, la caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes protegidos, como las luces, el aire acondicionado y los sistemas electrónicos del vehículo. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante tener una visión general de su disposición y funciones.
