Mitsubishi Lancer (2000-2018) – caja de fusibles

En este artículo encontrarás diagramas de la caja de fusibles del Mitsubishi Lancer (2000–2018), obtendrás información sobre la ubicación de los paneles de fusibles dentro del coche y aprenderás la asignación de cada fusible (distribución de fusibles).

Mitsubishi Lancer (2000-2007) – diagrama de la caja de fusibles

Año de fabricación: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Lancer (2000-2007) es el fusible 11 en la caja de fusibles del compartimento del motor.

Caja de fusibles y relés del compartimento del motor

Diagrama de la caja de fusibles del motor Mitsubishi Lancer 2000-2007.
Mitsubishi Lancer – diagrama de la caja de fusibles – compartimento del motor
N.º Amp [A] Descripción
1 60 Fusible n.º 15, 16, 19, 20

(en la caja de conexiones) circuito.

2 50 Controlador del ventilador
3 60 Controlador ABS
4 40 Circuito del interruptor de encendido
5 30 Interruptor principal de control de ventanas y

interruptor auxiliar de control de ventanas.

6 15 Faro antiniebla delantero;

Luz indicadora del faro antiniebla delantero;

Relé del faro antiniebla delantero y

conector de reserva

(para el faro antiniebla delantero).

7 10 Relé de la bocina y bocina
8 20 Sensor de flujo de aire del filtro de aire;

Sensor de posición del árbol de levas;

Válvula solenoide de gases de escape (sistema EGR);

Válvula solenoide de gases de escape (sistema de control de derivación);

Motor – A/T – controlador;

Controlador del motor;

Sonda lambda de control del motor;

Relé de control del motor;

Sensor de ángulo del cigüeñal del motor;

Relé de control del ventilador;

Inyector de combustible;

Relé de la bobina de encendido;

Inmovilizador – controlador;

Servomecanismo de control de velocidad

de la válvula de mariposa en ralentí.

9 10 Compresor del aire acondicionado
10 15 Controlador ABS;

Motor-A/T-ECU;

Luz indicadora de freno y

lámpara trasera combinada.

11 15 Conector de accesorios
12 7.5 Alternador
13 10 Controlador ETACS;

Faro delantero intermitente;

Lámpara trasera combinada;

Faro lateral intermitente y

faro intermitente.

14 20 Unidad de válvula solenoide

de control del aire acondicionado y motor A/T-ECU.

15 15 Bomba de combustible
16 10 Faro (derecho)
17 10 Faro (izquierdo) y

luz indicadora de luces largas.

18 10 Faro (derecho)
19 10 Faro (izquierdo),

Unidad de faros y

interruptor de nivelación de faros.

20 7.5 Regulador del aire acondicionado;

Bombilla de iluminación del cenicero;

Bombilla de iluminación del encendedor de cigarrillos;

Indicador combinado;

Interruptor de luces antiniebla;

Faro delantero intermitente;

Interruptor de luces de emergencia;

Unidad de faros (derecha);

Interruptor de nivelación de faros;

Interruptor de asiento calefactable;

Regulador de calefacción;

Bombilla de la matrícula;

Bombilla trasera combinada;

Reóstato;

Faro intermitente lateral y

toma de reserva (para audio).

21 7.5 Indicador combinado;

Unidad de faros (izquierda);

Iluminación de la matrícula;

Iluminación de posición (izquierda) y

iluminación trasera combinada (izquierda).

22 10 Instrumento de medición;

Interruptor de columna;

Regulador ETACS y regulador delantero.

23 10 Reloj;

Regulador ETACS y

toma de reserva (para audio).

24
25 20 Unidad de asiento calefactable y

interruptor de asiento calefactable.

26 100 <4G1> 120 <4G6> Batería;

Fusible n.º 1, 2, 3, 4, 5;

Fusible n.º 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22

(diagrama de relés) y regulador delantero.

Relés
A-04X Relé de luces de cruce delanteras
A-05X Relé de la bocina
A-06X
A-07X
A-08X
A-09X Relé del regulador del ventilador
A-10X ECU delantera
A-11X ECU delantera

Detalle de los relés y el regulador delantero en la caja de fusibles del motor.
Mitsubishi Lancer – diagrama de la caja de fusibles – compartimento del motor
N.º Relé
B-10X Presa de detección de velocidad del motor
B-11X
B-12X
B-13X
B-14X Relé de la bobina de encendido
B-15X Relé de control A/T
B-16X Relé de control del motor
B-17X Relé del compresor del aire acondicionado
Leggere  Mitsubishi Lancer VIII (2008-2016) – batería

Panel de fusibles del salpicadero

Panel de fusibles del salpicadero con diagrama de relés y regulador.
Mitsubishi Lancer – diagrama de la caja de fusibles – salpicadero
N.º Amp [A] Descripción
1 10 Condensador y bobina de encendido
2 7.5 Luz indicadora ABS;

Luz indicadora de freno;

Luz indicadora de carga;

Luz indicadora del motor;

Interruptor de columna;

Contador combinado;

Controlador ETACS;

Luz indicadora de bajo nivel de combustible,

Luz indicadora de presión de aceite,

Luz indicadora del airbag SRS,

Controlador SRS;

Sensor de velocidad del vehículo.

3 7.5 Relé de control A/T;

Contador combinado;

Motor-A/T-ECU;

Controlador ETACS;

Sensor de velocidad del eje de entrada;

Sensor de velocidad del eje de salida;

Luz trasera combinada;

SRS-ECU.

4
5 7.5 Relé del compresor del aire acondicionado;

Controlador del aire acondicionado;

Relé del ventilador;

Relé del desempañador de la ventana trasera;

Controlador delantero;

Relé del asiento calefactable,

Unidad de control del calentador;

Motor de control de la válvula de selección

de aire exterior/interior

6 7.5 Espejo retrovisor con control remoto
7 20 Controlador delantero y

motor del limpiaparabrisas delantero.

8 7.5 Motor-A/T-ECU;

Controlador del motor;

Relé de la bomba de combustible (1) y

relé de la bomba de combustible (2).

9 15 Encendedor de cigarrillos
10
11 7.5 Toma de relé adicional y

espejo retrovisor con control remoto.

12 7.5 Controlador ABS
13
14 15 Controlador ETACS y motor del limpiaparabrisas trasero
15 15 Toma de diagnóstico
16 10 Faro antiniebla trasero;

Luz indicadora del faro antiniebla trasero y

relé del faro antiniebla trasero.

17
18
19 30 Controlador del aire acondicionado;

Motor del ventilador;

Controlador de calefacción y resistencia.

20 30 Desempañador de la ventana trasera
Relés
1 Relé de la bomba de combustible (1)
2 Relé del asiento calefactable
3 Relé de la bomba de combustible (2)
4 Relé de la toma de accesorios
5 Relé de las luces antiniebla traseras
6 Relé de la ventana eléctrica
7 Relé del ventilador
8 Relé del desempañador de la ventana trasera

Mitsubishi Lancer (2007-2018) – diagrama de la caja de fusibles

Año de fabricación: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Lancer es el fusible 13 en la caja de fusibles del compartimento del motor.

Caja de fusibles en el compartimento del motor

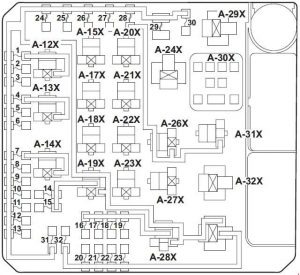

Ubicación del fusible 13 del encendedor en la caja de fusibles del motor.
Mitsubishi Lancer – diagrama de la caja de fusibles – compartimento del motor
Número Amperios [A] Descripción
1 15 Relé de las luces antiniebla.
2 7.5 Módulo de control del motor
3 20 Sensor de velocidad de las poleas;

Módulo de control del motor.

4 10 Relé de la bocina y bocina
5 7.5 Generador
6 20 Sistema de pulverización de faros
7 10 Unidad del compresor del aire acondicionado y relé de conexión del compresor del aire acondicionado.
8 15 ETV/ventilador del enfriador de aceite

(Twin Clutch SST);

(excepto vehículos con turbocompresor);

ETV (vehículos con turbocompresor).

9 20 Alarma de seguridad
10 15 Descongelación de limpiaparabrisas
11
12 30 Puerto de alimentación
13 10 Relé de luces diurnas y

luces diurnas.

14 10 Conjunto de faros (superior: izquierdo)
15 10 Conjunto de faros (superior: derecho)
16 20 Faro (luces de cruce/largas) (izquierdo)
17 20 Faro (luces de cruce/largas) (derecho)
18 10 Unidad de faros (bajas: izquierda)
19 10 Conjunto de faros (bajas: derecha)
20 10 ENG/POWER

(excepto vehículos con turbocompresor);

I/C SPRAY

(vehículos con turbocompresor).

21 10 Bobina de arranque n.º 1 a 4
22 20 Sensor de oxígeno calentado en el centro

en el tubo de escape;

Módulo de control del motor;

Válvula de control de aceite del motor;

Electroimán de purga de gases de escape;

Solenoide de ventilación de emisiones de vapor;

Inyector n.º 1 a 4;

Sensor de flujo de aire;

Sensor de oxígeno calentado y

sensor de velocidad del vehículo <M/T>.

25 Calentador del conducto de combustible
23 15 Módulo de la bomba de combustible

(excepto vehículos con turbocompresor).

20 Módulo de la bomba de combustible

(vehículos con turbocompresor).

24 30 Arrancador
25 40 Control de elevación de válvulas

(excepto vehículos con turbocompresor).

Leggere  Mitsubishi Canter 6 (1993-2002) – caja de fusibles
26 40 Controlador ABS
27 30 Controlador ABS
28 30 Motor del ventilador del condensador;

Relé del ventilador del condensador y

relé de control del ventilador.

29 40 Motor del ventilador del radiador y

relé del ventilador del radiador

30 30 IOD, fusible n.º 7 a 9 en

la cabina.

31 30 Amplificador de audio
32 Diésel
Número
Relé
A-11X Relé de las luces antiniebla
A-12X Relé de la bocina
A-13X Relé de conexión del compresor del aire acondicionado
A-14X
A-15X Relé de control CVT
A-16X
A-17X Relé de los faros (altas)
A-18X Relé del motor de control

del actuador de la mariposa.

A-19X
A-20X Relé de luces diurnas
A-21X Relé del inyector
A-22X
A-23X Relé del ventilador del condensador
A-24X Relé de control
A-25X Relé de los faros (bajas)
A-26X Relé del ventilador del radiador
A-27X
A-28X Relé de control del ventilador
A-29X
A-30X Relé MFI

Caja de fusibles sobre la batería

Caja de fusibles principal sobre la batería, controlando el actuador de la mariposa.
Mitsubishi Lancer – esquema de fusibles – batería
N.º Amperios [A] Descripción
33 120 Elemento del fusible n.º 37;

Elemento del fusible n.º 34 a 36.

34 80 Fusible n.º 2, 4, 5, 10, 11, 12, 14, 15,

17, 18, 20 y 25 en la cabina.

35 80
36 120 Fusible n.º 1 a 32 en el compartimento del motor;

Relé de los faros (altas);

Relé de los faros (bajas);

Relé MFI.

37 80 Elemento del fusible n.º 1 y 21, 3, 6, 13,

16, 19 y 22 en la cabina y

ETACS-ECU

(relé ACC 2 y relé del ventilador).

Bloque de la caja de fusibles del salpicadero

Bloque de fusibles del salpicadero con relés ACC 2 y del ventilador.
Mitsubishi Lancer – diagrama de la caja de fusibles – salpicadero
Número Amperios [A] Descripción
1 30 Motor del ventilador
2 15 Faros (freno);

ETACS-ECU;

Luz de freno superior;

Luz trasera combinada y

unidad de interruptor de transmisión.

3 10 Luz antiniebla trasera
4 30 ETACS-ECU;

Motor del pulverizador;

Motor del limpiaparabrisas delantero.

5 10 Conector del bus de datos
6 20 ETACS-ECU;

Actuador de la cerradura de la puerta delantera;

Actuador e interruptor del maletero y actuador de la cerradura de la puerta trasera.

7 15 Unidad de navegación audiovisual;

Unidad CAN box;

Unidad del panel central;

Módulo manos libres;

Radio;

Reproductor de CD y cambiador de CD;

Pantalla trasera;

Sintonizador de radio satelital.

8 7.5 Regulador del aire acondicionado;

Interruptor de columna;

Ordenador combinado;

Regulador ETACS;

Interruptor de recordatorio de llave;

Regulador KOS;

Relé de control de ventanas;

Módulo de control inalámbrico y

módulo de antena receptora.

9 15 Unidad de navegación audiovisual;

Unidad central;

Ordenador combinado e interruptor de recordatorio de llave.

10 15 Regulador ETACS;

Luz de advertencia intermitente.

11 15 Limpiaparabrisas trasero
12 7.5 Panel de control del aire acondicionado;

Regulador del aire acondicionado;

relé de control CVT;

Regulador ABS;

unidad del panel central;

interruptor de columna;

ordenador combinado;

relé del asiento calefactable;

Regulador KOS;

relé del desempañador de la ventana trasera;

unidad de interruptores de transmisión;

Regulador SRS;

Unidad del motor del techo solar;

Módulo de control inalámbrico y

módulo de antena receptora.

13 15 Toma de accesorios (delantera) y encendedor de cigarrillos
Leggere  Mitsubishi Colt 5 (1994-2002) – caja de fusibles
14 10 Circuito del interruptor de arranque
15 20 Unidad del motor del techo solar
16 10 Unidad de navegación audiovisual;

Módulo CAN;

Juego de espejos laterales;

Radio y reproductor de CD o cambiador de CD;

Pantalla trasera y

interruptor remoto del espejo,

17 10 Clasificación de pasajeros – controlador
18 7.5 Unidad de navegación audiovisual;

Interruptor de luz de marcha atrás <M/T>;

Módulo de control del motor;

Controlador SRS;

Interruptor de rango de transmisión.

19 15 Toma de accesorios (consola central trasera)
20 30 Motor de la ventana delantera (derecha);

Interruptor principal de la ventana y motor de la ventana trasera.

21 30 Desempañador de la ventana trasera
22 7.5 Conjunto de espejos laterales
23 15 Accesorios de alimentación de 115 V.
24 20
25
Asientos eléctricos
25 30 Asiento calefactable
Número Relé
R1 Motor del ventilador

Acerca del Mitsubishi Lancer (2000-2018)

El Mitsubishi Lancer, fabricado entre 2000 y 2018, es un modelo popular del fabricante japonés, caracterizado por su fiabilidad y versatilidad. Este automóvil estuvo disponible en varias versiones de carrocería, incluyendo sedán y hatchback, lo que lo hacía atractivo para una amplia gama de clientes. El Lancer estaba equipado con diversas motorizaciones, desde motores de cuatro cilindros económicos hasta versiones más potentes con turbo, que eran populares entre los entusiastas de la conducción deportiva. Gracias a su diseño dinámico y tecnologías avanzadas, el Mitsubishi Lancer se ganó la reputación de ser un vehículo fiable y potente.

Diagrama de la caja de fusibles del Mitsubishi Lancer

Esta página muestra el diagrama de la caja de fusibles para el modelo Mitsubishi Lancer, que es esencial para el mantenimiento y las reparaciones correctas del vehículo. La caja de fusibles en este modelo se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante conocer su disposición y funciones.

Carlos Martínez

Carlos Martínez

Soy Carlos Martínez, apasionado de la mecánica automotriz y de los sistemas eléctricos de los vehículos. Desde hace más de diez años me dedico a recopilar y analizar diagramas de cajas de fusibles y relés para diferentes marcas y modelos de automóviles. Creé este sitio web para ayudar a conductores, mecánicos y aficionados al automóvil a encontrar rápidamente la información que necesitan cuando surge un problema eléctrico en el vehículo. Sé por experiencia propia que localizar el fusible correcto puede ahorrar mucho tiempo y evitar reparaciones innecesarias. En esta página publico diagramas claros y organizados de cajas de fusibles, junto con la ubicación de los componentes y explicaciones útiles para facilitar su identificación. Mi objetivo es ofrecer información sencilla, práctica y accesible para cualquier persona que necesite entender mejor el sistema eléctrico de su coche.
