Mitsubishi Eclipse 4G (2006-2012) – caja de fusibles
Mitsubishi Eclipse 4G (2006-2012) – diagrama de la caja de fusibles
Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Eclipse 4G (2006-2012) es el fusible 16 en la caja de fusibles del compartimento del motor.

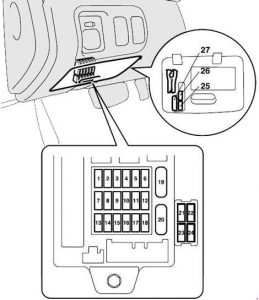

Panel de fusibles del salpicadero
La caja de fusibles en el compartimento de pasajeros se encuentra delante del asiento del conductor en la posición que se muestra en la imagen.
| N.º |
Descripción |
Amperaje [A] |
| 1 | Bobina de encendido | 10 |
| 2 | Intermitente | 7.5 |
| 3 | Luces de reserva | 7.5 |
| 4 | Techo plegable eléctrico | 7.5 |
| 5 | Relé | 7.5 |
| 6 | Calentador de espejos laterales | 7.5 |
| 7 | No utilizado | – |
| 8 | Control del motor | 7.5 |
| 9 | No utilizado | – |
| 10 | No utilizado | – |
| 11 | Espejos retrovisores exteriores | 7.5 |
| 12 | Control del motor | 7.5 |
| 13 | No utilizado | – |
| 14 | Limpiaparabrisas trasero | 15 |
| 15 | Cierre eléctrico de puertas | 15 |
| 16 | Toma de corriente | 15 |
| 17 | No utilizado | – |
| 18 | No utilizado | – |
| 19 | Calefactor | 30 |
| 20 | Desempañador de la ventana trasera | 30 |
| 21 | Techo corredizo | 20 |
| 22 | No utilizado | – |
| 23 | Elevalunas eléctricos | 7.5 |
| 24 | Techo plegable eléctrico | 15 |
| 25 | Fusible de repuesto | 20 |
| 26 | Fusible de repuesto | 30 |
| 27 | Fusible de repuesto | 30 |
Diagrama de la caja de fusibles del compartimento del motor (posición)

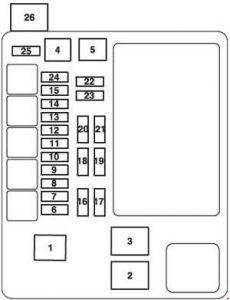

Diagrama de la caja de fusibles en el compartimento del motor
| N.º |
Descripción |
Amperaje [A] |
| 1 | Fusible (+ B) | 80 |
| 2 | Motor del ventilador del radiador | 30 * 2 50 * 3 |
| 3 | Sistema antivirus | 60 |
| 4 | Arranque | 40 |
| 5 | Control de elevalunas eléctrico | 30 |
| 6 | Faros antiniebla delanteros | 15 |
| 7 | Asiento calefactable | 20 |
| 8 | Bocina | 15 |
| 9 | Control del motor | 20 |
| 10 | Aire acondicionado | 10 |
| 11 | Luces de freno | 7.5 |
| 12 | Audio | 30 |
| 13 | Alternador | 7.5 |
| 14 | Intermitente | 10 |
| 15 | Transmisión automática | 20 |
| 16 | Faros (derecho) | 10 |
| 17 | Faros (izquierdo) | 10 |
| 18 | Luces largas (derechas) | 10 * 4 20 * 5 |
| 19 | Luces largas (izquierdas) | 10 * 4 20 * 5 |
| 20 | Bombilla (derecha) | 7.5 |
| 21 | Bombilla (izquierda) | 7.5 |
| 22 | Iluminación de bienvenida | 10 |
| 23 | Radio | 15 |
| 24 | Bomba de combustible | 15 |
| 25 | Limpiaparabrisas delantero | 30 |
| 26 | Techo plegable eléctrico | 40 |
| 2) Interruptor de fusible (modelos de 2,4 litros)
3) Interruptor de fusible (modelos de 3,8 litros) 4) Excepto vehículos equipados con faros de descarga de alta intensidad 5) Vehículos con faros de descarga de alta intensidad |
||
Diagrama de la caja de fusibles en el compartimento del motor (solo modelos de 2,4 litros)
| N.º |
Descripción | Amperaje [A] |
| 1 | Motor del ventilador del condensador | 20 |
Acerca del Mitsubishi Eclipse 4G (2006-2012)
El Mitsubishi Eclipse 4G, fabricado entre 2006 y 2012, es un coupé deportivo que cautivó con su diseño dinámico y potentes motores. Este modelo estaba disponible con varias motorizaciones, incluyendo un motor de cuatro cilindros de 2.4 litros y un motor de seis cilindros de 3.8 litros, lo que ofrecía a los conductores la opción de elegir entre economía y rendimiento. El Eclipse 4G se caracterizaba por un chasis deportivo y una dirección precisa, lo que lo convertía en una opción popular entre los entusiastas de los coches deportivos. El interior del vehículo ofrecía asientos cómodos y tecnologías modernas que aumentaban el confort y la seguridad durante la conducción.
Diagrama de la caja de fusibles del Mitsubishi Eclipse 4G
Esta página muestra el diagrama de la caja de fusibles del Mitsubishi Eclipse 4G, que es esencial para el correcto mantenimiento del sistema eléctrico del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, debajo del salpicadero en el lado del conductor, y una segunda caja de fusibles puede estar situada en el compartimento del motor. En esta página encontrará diagramas que muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y funcionalidad del vehículo, por lo que es importante conocer su disposición y funciones.
