Mitsubishi Outlander PHEV (2012-2020) – caja de fusibles
Mitsubishi Outlander P-HEV – esquema de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Outlander P-HEV n.º 23 (15A) se encuentra en la caja de fusibles del habitáculo.
Caja de fusibles del habitáculo
Se encuentra debajo del panel del lado del conductor.
Descripción
| 1 | 30A Elevalunas eléctricos |
| 2 | 30A Luneta trasera térmica |
| 3 | 30A Calefacción |
| 4 | 30A Limpiaparabrisas delantero |
| 5 | 20A Cerraduras eléctricas de las puertas |
| 6 | 10A Luz antiniebla trasera |
| 7 | 15A Toma de corriente |
| 8 | 10A Lavaparabrisas trasero |
| 9 | 20A Techo corredizo |
| 10 | 10A Encendido |
| 11 | 10A Opciones |
| 12 | 12A Luces de emergencia |
| 13 | 13A Tracción total |
| 14 | 15A Luces de freno |
| 15 | 10A Panel de instrumentos |
| 16 | 7,5 A Sistema de airbag;
SRS. |
| 17 | 15A Sistema de audio |
| 18 | 7,5A Unidad de control de relés |
| 19 | 15A Luces interiores (lámparas) |
| 20 | 7,5A Luces de marcha atrás |
| 21 | 7,5A Espejos térmicos |
| 22 | 10A Espejos exteriores |
| 23 | Encendedor de cigarrillos / toma de corriente 15A |
| 24 | 7,5 A Sistema de carga |
| 25 | 30A Asiento eléctrico |
| 26 | 30A Calefacción de asiento |
| 27 | Reservado |
Caja de fusibles del compartimento del motor
Puede haber 2 bloques de fusibles y relés, a la izquierda y a la derecha del compartimento del motor.

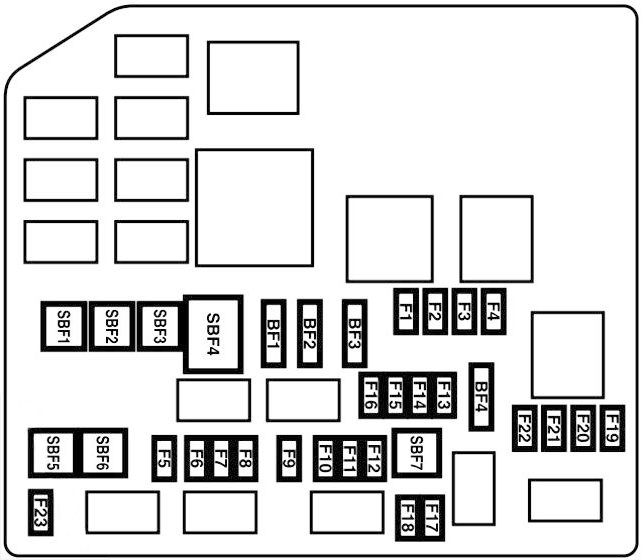

Caja principal
A la derecha.
Descripción
| SBF1 | 30A Motor del ventilador del condensador |
| SBF2 | Arranque 30A |
| SBF3 | Motor del ventilador del condensador 30A |
| SBF4 | 40A Motor del ventilador de refrigeración del motor |
| SBF5 | 40А ABS |
| SBF6 | 40А VLC |
| SBF7 | 30А ABS |
| BF1 | Puertas eléctricas 30A |
| BF2 | Amplificador de sonido 30A |
| BF3 | 30A Dispositivo de entrada-salida |
| BF4 | Equipos eléctricos del motor diésel 30A |
| F1 | Transmisión automática 20A |
| F2 | 15A Limpiaparabrisas calefactados |
| F3 | Reservado |
| F4 | 10A Luces diurnas |
| F5 | 15A Luces antiniebla |
| F6 | Aire acondicionado 10A |
| F7 | Faros pulverizadores 20A |
| F8 | 20A Alarma antirrobo |
| F9 | 10A Bocina |
| F10 | 15A Actuador de la mariposa |
| F11 | Generador 7,5A |
| F12 | Motor 7,5A |
| F13 | Circuito de alimentación del motor 20A |
| 25A Calentador de la rampa de combustible | |
| F14 | Bomba de gasolina 15A |
| F15 | 10A Bobina de encendido |
| F 16 | Circuito de alimentación del motor 10A |
| F17 | 10A Luces de carretera (izquierda) |
| F18 | 10A Luces de cruce (derecha) |
| F19 | 20A Con lámpara de descarga: Luces de cruce (izquierda) |
| F20 | 20A Con lámpara de descarga: Luces de cruce (derecha) |
| F21 | 10A Con bombilla halógena: Luces de cruce (izquierda) |
| F22 | 10A Luces de cruce con luz halógena (derecha) |
| F23 | 7,5A Sensor de carga de la batería |
Caja adicional
Descripción
| SBF1 | Soporte 30A |
| SBF2 | 30A Bomba de vacío |
| F1 | 20A Bomba de agua (motores eléctricos) |
| F2 | Control de batería 7,5 A |
| F3 | Batería de alimentación del calentador 15A |
| F4 | 7,5A Tapa de llenado de combustible |
| F5 | 7,5A Ventilación electromagnética del aire acondicionado |
| F6 | 7,5A Bomba de aire acondicionado |
| F7 | 10A Controlador del motor eléctrico |
| F8 | 7,5A Parabrisas calefactado |
| F9 | Controlador principal de la batería 15 A;
Fuente de alimentación y controlador de carga 10 A. |
| F10 | 15A Controlador de encendido |
| F11 | 7.5A Controlador de encendido |
Caja en la batería
En el terminal positivo de la batería también puede haber una caja de fusibles conectada, fabricada en forma de fusibles de alta potencia.
