Mitsubishi Libero (1991-2000) – caja de fusibles
Diagrama de fusibles y relés – Mitsubishi Libero
Aplica a vehículos fabricados en los años:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 y 2000.
Caja de fusibles del habitáculo
Se encuentra en el habitáculo debajo del salpicadero a la izquierda, en coches con volante a la izquierda.
Y a la derecha para coches con volante a la derecha.
Tipo 1
Para coches con volante a la izquierda
Descripción
| 1 | 20A Motor del ventilador de la calefacción |
| 2 | 10A Luces de marcha atrás y unidad de control SRS |
| 3 | 10A Instrumento del salpicadero e indicador luminoso de advertencia |
| 4 | 15A Encendedor de cigarrillos y sistema de control de espejos laterales |
| 5 | 10A Reloj, radio o autorradio |
| 6 | 15A Luces de freno |
| 7 | Unidad de control SRS de 10A y relé-interruptor para intermitentes y alarma |
| 8 | 15A Unidad de control de la cerradura de la puerta |
| 9 | 10A Bocina |
| 10 | 15A Lavaparabrisas y motor del limpiaparabrisas |
| 11 | Reserva |
| 12 | Reserva |
| 13 | 20A Unidad de control para techo solar eléctrico |
| 14 | 10A Iluminación interior y maletero, reloj, radio o autorradio, instrumento del salpicadero, unidad de control del cierre centralizado, unidad de control del motor, unidad de control de la transmisión automática |
| 15 | 10A Relé del motor del ventilador de la calefacción, relé del desempañador de la luneta trasera, relé del motor de los elevalunas, relé del lavafaros, unidad de control eléctrica del techo solar, unidad de control del aire acondicionado, relé de potencia del ABS, relé eléctrico de las válvulas magnéticas del ABS (2WD), relé n.º 1 del sistema DRL, controlador del sistema DRL |
| 16 | 20A Calefacción de asientos |
| 17 | Instrumento del salpicadero de 10A (modelos con 4A / T), unidad de control de la transmisión automática |
Para coches con volante a la derecha
Descripción
| 1 | Reserva |
| 2 | Reserva |
| 3 | 10A Relé del motor del ventilador de la calefacción, relé de la luneta trasera térmica, relé de los elevalunas, unidad de control del techo solar, unidad de control del aire acondicionado, relé de alimentación del ABS, relé de las válvulas magnéticas del ABS (2WD), relé n.º 1 para luces de cruce/carretera |
| 4 | 10A Reloj, radio o autorradio |
| 5 | 15A Encendedor de cigarrillos y sistema de control de espejos laterales |
| 6 | 20A Unidad de control de la cerradura de la puerta |
| 7 | Instrumento del salpicadero de 10A (modelos con 4A / T), unidad de control de la transmisión automática |
| 8 | Reserva |
| 9 | 20A Lavaparabrisas y motor del limpiaparabrisas |
| 10 | 10A Bocina |
| 11 | 10A Instrumento del salpicadero e indicador luminoso de advertencia de luces encendidas |
| 12 | 10A Relé-interruptor para intermitentes y alarma |
| 13 | Reserva |
| 14 | Reserva |
| 15 | 20A Unidad de control para techo solar eléctrico |
| 16 | 25A Motor del ventilador de la calefacción |
| 17 | 15A Luces de freno |
| 18 | 10A Luces de marcha atrás y unidad de control SRS |
| 19 | 10A Iluminación interior y maletero, reloj, radio o autorradio, instrumento del salpicadero, unidad de control del cierre centralizado, unidad de control del motor, unidad de control de la transmisión automática |
Tipo 2
Descripción
| 1 | Relé 10A |
| 2 | Encendedor de cigarrillos 15A |
| 3 | 10A Intermitente |
| 4 | Calefactor 25A |
| 5 | 25A Luneta trasera térmica |
| 6 | 20A Limpiaparabrisas |
| 7 | 10A Luces de marcha atrás |
| 8 | 20A Cierre centralizado |
| 9 | 10A Panel de instrumentos |
| 10 | 10A Asientos calefactables |
| 11 | 20A Puertas |
| 12 | Reserva |
Relés
- Relé de calefacción
- Relé de la luneta trasera térmica
- Relé de intermitentes y luces de emergencia
Caja de relés adicional
Puede montarse junto a la caja de fusibles o uno o varios elementos montados por separado:
- Relé para elevalunas eléctricos
- Relé de la luneta trasera térmica
- Unidad de control de la cerradura de la puerta
- Relé de las luces antiniebla
Caja de fusibles y relés del compartimento del motor
Tipo 1

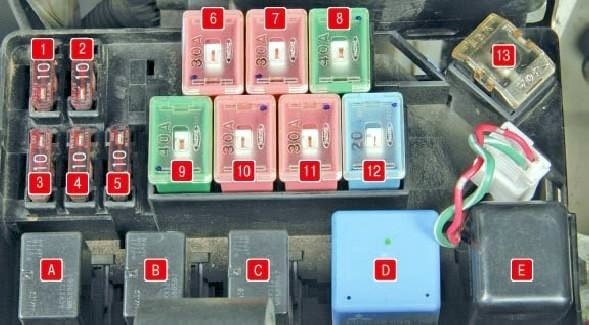

Caja de fusibles principal
Se encuentra en el lado izquierdo del compartimento del motor, junto a la batería.
Descripción
| 1 | 10A ABS |
| 2 | 10A Luces de carretera |
| 3 | 10A Luces de posición traseras |
| 4 | 10A Luces de posición traseras |
| 5 | Alarma 10A |
| 6 | 20A Luneta trasera térmica |
| 7 | 30A Elevalunas |
| 8 | 40A Sistema de arranque |
| 9 | 40A Encendido, inyección |
| 10 | Ventilador del radiador 30A |
| 11 | 30A Luces de cruce |
| 12 | 20A Sistema de gestión del motor |
| 13 | Generador 80A |
| A | Relé de dimensiones |
| B | Relé de faros |
| C | Relé del ventilador del radiador |
| D | Relé del motor de arranque |
| E | Relé de arranque, alternador |
Caja de fusibles en la batería
Se encuentra en el terminal positivo de la batería.
Descripción
- 16 – 60A Sistema antibloqueo (ABS)
- 17 – 20A Luces antiniebla
- 18 – 80A Calentadores

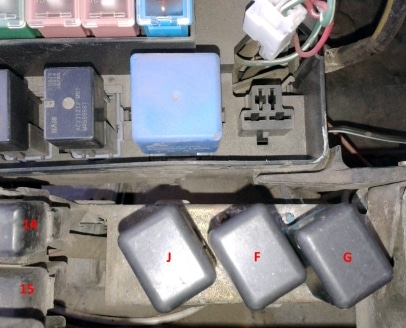

Elementos adicionales
La unidad adicional se fija junto a la unidad principal.
Descripción
- 14 – 25A Ventilador del condensador eléctrico
- 15 – 10A Compresor del aire acondicionado
- J – reserva
- F – Relé del compresor del aire acondicionado
- G – Relé del ventilador eléctrico del condensador
También existe la posibilidad de instalar algunos relés en el lado derecho del compartimento del motor.
Descripción
- Relé de señal
- Relé ABS
Tipo 2
Caja de fusibles principal
Se encuentra en el lado izquierdo junto a la batería.
| 1 | 15A Luz de freno |
| 2 | Alarma 10A |
| 3 | 15A Luces antirrobo |
| 4 | 10A Luces de posición |
| 5 | 10A Luces de posición |
| 6 | Aire acondicionado 10A |
| 7 | 10A Luces de carretera |
| 8 | 10A Bocina |
| 9 | Radio 10A |
| 10 | 10A Luces interiores |
| 11 | 20A Diagnóstico del motor |
| 12 | 30A Elevalunas eléctricos |
| 13 | 30A Ventilador de refrigeración del radiador |
| 14 | Luces 40A |
| 15 | 30A Encendido |
| 16 | Fusible 60A |
| 17 | Aire acondicionado 25A |
| 18 | Generador 100A |
Caja de fusibles
Los fusibles y relés son responsables del sistema de aire acondicionado y calefacción.
Acerca del Mitsubishi Libero (1991-2000)
El Mitsubishi Libero, fabricado entre 1991 y 2000, es un familiar compacto que gozó de popularidad gracias a su practicidad y fiabilidad. Este modelo fue diseñado para ofrecer un amplio espacio tanto para pasajeros como para carga, lo que lo hacía ideal para familias y viajeros. El Mitsubishi Libero estaba disponible con diversas motorizaciones, incluyendo motores de gasolina y diésel, que ofrecían diferentes potencias y consumos de combustible. Gracias a su robusta construcción y su calidad de fabricación, el Libero se convirtió en un vehículo popular en varios mercados de todo el mundo.
Diagrama de la caja de fusibles del Mitsubishi Libero
Esta página muestra el diagrama de la caja de fusibles del Mitsubishi Libero, que es esencial para el correcto mantenimiento y reparación del sistema eléctrico del vehículo. En este modelo, la caja de fusibles suele encontrarse debajo del salpicadero, en el lado del conductor, o en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para la seguridad y el funcionamiento del vehículo, por lo que es importante conocer su disposición y su uso correcto.
