Mitsubishi Fuso Fighter 2 (1999-2010) – caja de fusibles
Mitsubishi Fuso Fighter 2 – esquema de fusibles
Año de fabricación: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010

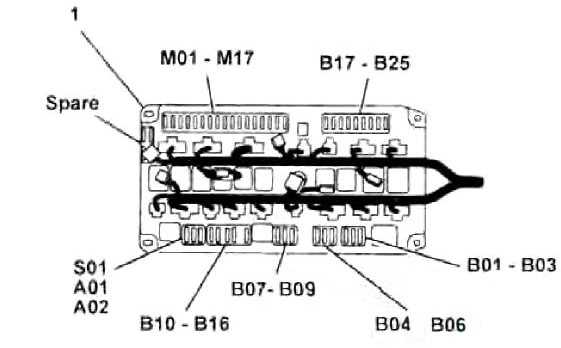

Dentro de la cabina
El fusible principal y la caja de fusibles se encuentran en el panel detrás de la cubierta protectora, frente al asiento del pasajero.
| Número | Descripción |
| A01 | 10A Radio |
| A02 | Encendedor 15A |
| B01 | Alimentación de emergencia 10A (WATT) |
| B02 | Alimentación de emergencia 10A (ACC) |
| B03 | 15A Luz del maletero |
| B04 | 20A Toma de corriente para equipos adicionales |
| B05 | 25A Elevalunas eléctricos |
| B06 | Transmisión automática 10A |
| B07 | 10A Luces de freno |
| B08 | 15A Intermitentes y luces de emergencia |
| B09 | 20A Luces de estacionamiento |
| B10 | 10A Relé de faros |
| B11 | Reserva |
| B12 | 15A Faro derecho |
| B13 | Reserva |
| B14 | Reserva |
| B15 | 15A Faro izquierdo |
| B16 | Reserva |
| B17 | Reserva |
| B18 | Aire acondicionado 20A |
| B19 | Reserva |
| B20 | 30A ABS |
| B21 | Reserva |
| B22 | 10A Luz interior del vehículo |
| B23 | 10A Espejos calefactables |
| B24 | Reserva |
| B25 | 15A Bocina |
| M01 | Transmisión automática 10A |
| M02 | Conexión para toma de corriente 10A |
| M03 | Reserva |
| M04 | 10A Alimentación de emergencia (PRINCIPAL) |
| M05 | 10A Interruptor de bloqueo de arranque |
| M06 | Transmisión automática 20A |
| M07 | 10A Espejos calefactables |
| M08 | 10A Sistema de control del motor (tracción) |
| M09 | 20A Ventilador de calefacción |
| M10 | Reserva |
| M11 | 10A Unidad de control del motor |
| M12 | Unidad de control ABS 10A |
| M13 | 10A Intermitentes y luces de emergencia |
| M14 | Secador de aire 15A |
| M15 | 10A Instrumento de medición;
Velocímetro. |
| M16 | 10A Luces de marcha atrás |
| M17 | Limpiaparabrisas 15A |
| S01 | 10A Relé de protección |
| Número | Descripción |
| A01 | 10A Radio |
| A02 | Encendedor 15A |
| B01 | Alimentación de emergencia 10A (WATT) |
| B02 | Alimentación de emergencia 10A (ACC) |
| B03 | 15A Luz del maletero |
| B04 | 20A Toma de corriente para equipos adicionales |
| B05 | 25A Elevalunas eléctricos |
| B06 | Transmisión automática 10A |
| B07 | 10A Luces de freno |
| B08 | 15A Intermitentes y luces de emergencia |
| B09 | 20A Luces de estacionamiento |
| B10 | 10A Relé de faros |
| B11 | Reserva |
| B12 | 15A Faro derecho |
| B13 | Reserva |
| B14 | Reserva |
| B15 | 15A Faro izquierdo |
| B16 | Reserva |
| B17 | Reserva |
| B18 | Aire acondicionado 20A |
| B19 | Reserva |
| B20 | 30A ABS |
| B21 | Reserva |
| B22 | 10A Luz interior del vehículo |
| B23 | 10A Espejos calefactables |
| B24 | Reserva |
| B25 | 15A Bocina |
| M01 | Transmisión automática 10A |
| M02 | Conexión para toma de corriente 10A |
| M03 | Reserva |
| M04 | 10A Alimentación de emergencia (PRINCIPAL) |
| M05 | 10A Interruptor de bloqueo de arranque |
| M06 | Transmisión automática 20A |
| M07 | 10A Espejos calefactables |
| M08 | 10A Sistema de control del motor (tracción) |
| M09 | 20A Ventilador de calefacción |
| M10 | Reserva |
| M11 | 10A Unidad de control del motor |
| M12 | Unidad de control ABS 10A |
| M13 | 10A Intermitentes y luces de emergencia |
| M14 | Secador de aire 15A |
| M15 | 10A Instrumento de medición;
Indicadores de velocidad. |
| M16 | 10A Luces de marcha atrás |
| M17 | Limpiaparabrisas 15A |
| S01 | 10A Relé de protección |
La unidad debajo del asiento del conductor también puede contener elementos individuales de relés y fusibles, por ejemplo, 30A – control de la transmisión automática.

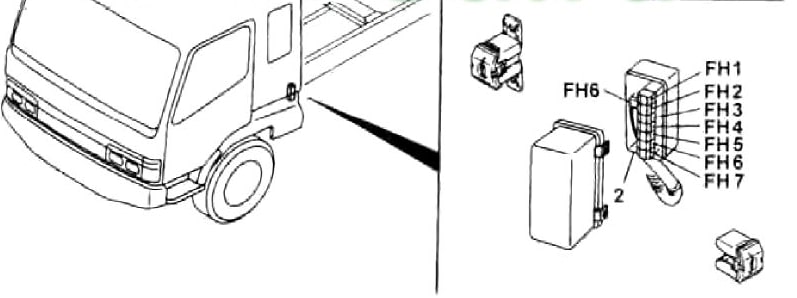

Caja de fusibles externa
Se encuentra detrás de la cabina en el chasis y está cerrada con una cubierta para evitar la entrada de agua.
| Número | Descripción |
| FH1 | 50A Arranque (terminal “B”) |
| FH2 | Fusibles 40A (B07 y B16) |
| FH3 | Fusibles 40A (B18 y B24) |
| FH4 | Fusibles 40A (B01 y B04) |
| FH5 | 50A Relé de bujías incandescentes (terminal “B”) |
| FH6 | Generador 140A (salida “B”) |
| FH7 | Fusible 40A “B06” |
| FH8 | Transmisión automática 60A |
Acerca del Mitsubishi Fuso Fighter 2 (1999-2010)
El Mitsubishi Fuso Fighter 2, fabricado entre 1999 y 2010, es un camión de peso medio que ha demostrado su valía en diversas industrias. Este modelo es conocido por su fiabilidad y durabilidad, lo que lo hace ideal para un uso prolongado en condiciones exigentes. El Fighter 2 ofrece varias opciones de motor, incluidas variantes diésel, que proporcionan suficiente potencia y eficiencia para diferentes tipos de transporte. Gracias a su construcción robusta y flexibilidad, este modelo es popular entre los conductores que necesitan un camión fiable y potente.
Esquema de la caja de fusibles del Mitsubishi Fuso Fighter 2
Esta página muestra el esquema de la caja de fusibles del Mitsubishi Fuso Fighter 2, que es esencial para el correcto mantenimiento y reparación del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo incluyen el área debajo del salpicadero y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para el funcionamiento seguro del vehículo, por lo que es importante prestar atención a su correcto funcionamiento.
