Mitsubishi Raider (2005-2009) – caja de fusibles
Diagrama de fusibles y relés – Mitsubishi Raider
Aplicable a vehículos fabricados en los años:
2005, 2006, 2007, 2008, 2009.

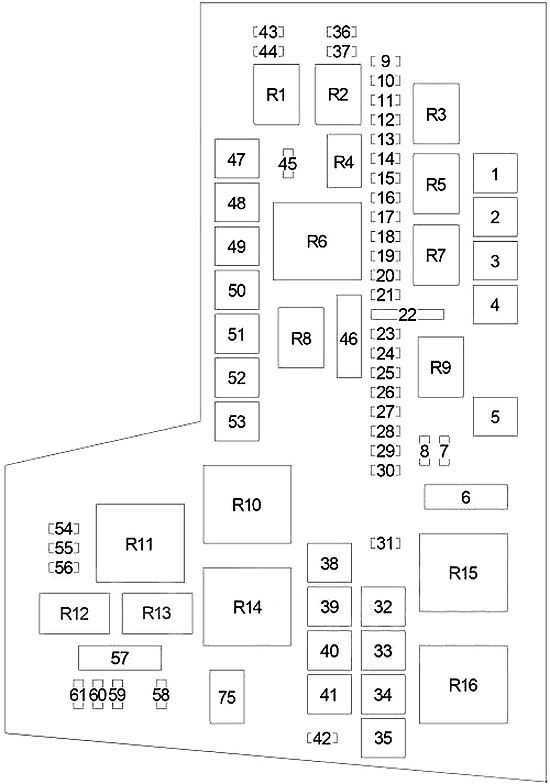

Diagrama de la caja de fusibles del compartimento del motor
Su vehículo está equipado con un centro de distribución de energía ubicado en el lado izquierdo del compartimento del motor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | – | – |
| 2 | 40 | 2005-2007: Interruptor de encendido (interruptor de bloqueo de ventana/puerta, fusible: “22”) |
| 3 | 30 | Módulo de protección de frenos |
| 4 | 50 | Interruptor del asiento del conductor |
| 5 | 40 | 2005-2007: Interruptor de encendido (relé del desempañador de la ventana trasera, fusibles: “57”, “58”, “59”, “60”, “61”) |
| 6 | 20 | Radio, panel de instrumentos, módulo electrónico de ventilación, receptor de satélite, módulo de control delantero, nodo de cabina (CCN) |
| 7 | 10 | Módulo de control del tren motriz, relé del embrague del compresor del aire acondicionado, relé de la bomba de combustible, módulo de acceso remoto con llave Sentry, fusible: “8”, “46” |
| 8 | 10 | Panel de instrumentos, interruptor selector de la caja de fusibles, espejo interior, nodo de cabina (CCN) |
| 9 | 10 | 2005-2007: Módulo de clasificación de ocupantes |
| 10 | 2 | 2007-2009: Interruptor de encendido (módulo de acceso remoto con llave Sentry) |
| 11 | 10 | Relé del embrague del compresor del aire acondicionado |
| 12 | 15 | Relé de remolque del lado izquierdo |
| 13 | 15 | Relé de remolque del lado derecho |
| 14 | 20 | Conector de enlace de datos, módulo manos libres, módulo de acceso remoto con llave de seguridad, módulo electrónico de ventilación (2005-2007) |
| 15 | 25 | Relé de control de la transmisión, módulo de control del sistema de propulsión |
| 16 | 20 | Relé de la bocina |
| 17 | 20 | ABS (válvulas) |
| 18 | 20 | Relé de la bomba de combustible |
| 19 | 15 | Interruptor de las luces de freno, luz de freno central montada en alto (CHMSL) |
| 20 | 20 | Panel de instrumentos, cerraduras de las puertas, nodo de cabina (CCN), grupo motor de la transmisión/sensor de modo (4WD), interbloqueo de la transmisión del freno (BTSI) |
| 21 | 15 | 2005-2007: Amplificador de audio |
| 25 | 2007-2009: Amplificador de audio | |
| 22 | 20 | Moldeado a presión de alimentación – panel de instrumentos |
| 23 | 20 | Relé de las luces antiniebla |
| 24 | 20 | Módulo de control del sistema de propulsión |
| 25 | 15 | Panel de instrumentos, iluminación del nodo de cabina (CCN) |
| 26 | 20 | 2007-2009: Relé de arranque/encendido |
| 27 | 10 | Interruptor de los espejos |
| 28 | 20 | Moldeado a presión de alimentación – consola |
| 29 | 20 | Limpiaparabrisas, módulo de control delantero (FCM) |
| 30 | – | – |
| 31 | 30 | 2007-2009: Relé de encendido ACC (interruptor de bloqueo de ventana/puerta (ventana eléctrica, cerradura de puerta, panel de techo abrible, amplificador de subwoofer), fusible: “22”) |
| 32 | 30 | Módulo de control delantero (luces exteriores n.º 1) |
| 33 | 30 | Relé de apagado automático (módulo de control del sistema de propulsión, bobina de encendido, inyector de combustible, condensador de encendido) |
| 34 | 30 | Módulo de control delantero (luces exteriores n.º 1) |
| 35 | 40 | Relé del motor del ventilador (calefacción, ventilación, aire acondicionado) |
| 36 | 10 | 2005-2007: Módulo de control del sistema de propulsión, desbloqueo/arranque/encendido |
| 37 | 10 | 2005-2007: Relé del motor de arranque |
| 38 | 20 | 2005-2007: Interruptor de encendido |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 39 | 30 | Electroimán del motor de arranque, módulo de control del sistema de propulsión, módulo de control delantero, relé del motor de arranque |
| 40 | 40 | 2007-2009: Relé de arranque del encendido |
| 41 | 30 | Relé de encendido/apagado de los limpiaparabrisas, relé de estado alto/bajo de los limpiaparabrisas |
| 42 | 25 | Módulo de control delantero (transmisión) |
| 43 | 10 | Luces de posición/intermitentes – delanteras izquierdas, traseras/freno/intermitentes – izquierdas |
| 44 | 10 | Luces de posición/intermitentes – delanteras derechas, traseras/freno/intermitentes – derechas |
| 45 | 20 | Remolque |
| 46 | 10 | Módulo de control del inmovilizador de ocupantes, luz indicadora de encendido/apagado del airbag del pasajero, módulo de clasificación de ocupantes (2005-2007) |
| 47 | 40 | 2005-2007: Interruptor de encendido (panel de instrumentos) |
| 48 | 20 | Techo corredizo/módulo de voz |
| 49 | 30 | Remolque |
| 50 | 40 | Módulo del sistema antibloqueo (ABS) (bomba) |
| 51 | 40 | Relé de las luces de posición (fusibles: “43”, “44”, “45”), módulo de control delantero |
| 52 | – | – |
| 53 | 40 | Relé del desempañador de la ventana trasera (desempañador de la ventana trasera, fusible: “56”) |
| 54 | – | – |
| 55 | 10 | 2005-2007: Panel de instrumentos |
| 56 | 10 | Espejos calefactables |
| 57 | 20 | Módulo de control de los dispositivos de retención de ocupantes |
| 58 | 20 | Asiento calefactable |
| 59 | 10 | Módulo de calefacción, ventilación y aire acondicionado (HVAC), control de calefacción del aire acondicionado, relé del desempañador de la ventana trasera |
| 60 | 10 | Módulo del sistema antibloqueo (ABS) |
| 61 | 20 | Módulo de control delantero (relacionado con las luces de marcha atrás) |
| R1 | Luz del remolque derecha | |
| R2 | Luz del remolque izquierda | |
| R3 | Embrague del compresor del aire acondicionado | |
| R4 | Bocina | |
| R5 | Control de la transmisión | |
| R6 | Luz de estacionamiento | |
| R7 | Bomba de combustible | |
| R8 | Luz antiniebla | |
| R9 | – | |
| R10 | Desempañador de la ventana trasera | |
| R11 | 2007-2009: Encendido – RUN | |
| R12 | Limpiaparabrisas Alto/Bajo | |
| R13 | Encendido/apagado de los limpiaparabrisas | |
| R14 | Motor de arranque | |
| R15 | Apagado automático | |
| R16 | 2007-2009: Motor del ventilador | |
| 75 | 2007-2009: Encendido – ACC | |
Acerca del Mitsubishi Raider (2005-2009)
El Mitsubishi Raider, fabricado entre 2005 y 2009, es una camioneta pick-up que fue el resultado de una colaboración entre Mitsubishi y Chrysler. Este modelo se construyó sobre la plataforma del Dodge Dakota y ofrecía un diseño robusto con una cabina espaciosa. El Raider estaba disponible con varias motorizaciones, incluyendo un motor V6 de 3.7 litros y un motor V8 de 4.7 litros, lo que proporcionaba suficiente potencia para las diversas necesidades de los conductores. Gracias a su construcción y potentes motores, el Mitsubishi Raider fue popular entre aquellos que buscaban una camioneta pick-up fiable y potente tanto para el trabajo como para el ocio.
Diagrama de la caja de fusibles del Mitsubishi Raider
Esta página muestra el diagrama de la caja de fusibles del Mitsubishi Raider, que es crucial para la identificación y el mantenimiento de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra típicamente debajo del panel de instrumentos en el lado del conductor y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es esencial para el correcto funcionamiento del vehículo, por lo que es importante tener acceso a información precisa sobre su contenido.
