Mitsubishi Outlander Sport (2010-2018) – caja de fusibles

Mitsubishi Outlander Sport (2010-2018) – diagrama de la caja de fusibles

Año de fabricación: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Outlander Sport (2010-2018) es el fusible 13 en la caja de fusibles del compartimento del motor.

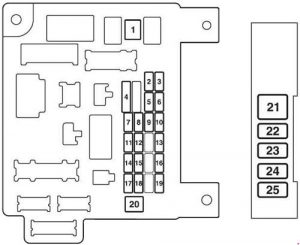

Caja de fusibles del salpicadero

A – Bloque principal de fusibles
B – Bloque de fusibles adicional

N.º	Descripción	Amp [A]
1	Luces de emergencia	30
2	Luces de freno	15
3	Luz antiniebla trasera	10
4	Limpiaparabrisas delantero	30
5	Opcional	10
6	Cierres	20
7	Radio	15
8	Relé de la unidad de control	7.5
9	Luces interiores (luces de techo)	15
10	Luces de advertencia	15
11	Limpiaparabrisas trasero	15
12	Intermitentes	7.5

13	Encendedor de cigarrillos  / Toma de accesorios	15
14	Llave de encendido	10
15	Techo solar	20
16	Retrovisores exteriores	10
17	Tracción a las cuatro ruedas	10
18	Luces de marcha atrás	7.5
19	Toma de accesorios	15
20	Control de elevalunas eléctrico	30
21	Deshumidificador	30
22	Retrovisor exterior calefactado	7.5
23	Asiento del pasajero	25 20
24	Asiento del conductor con reposabrazos	25 20
25	Asientos calefactados	30

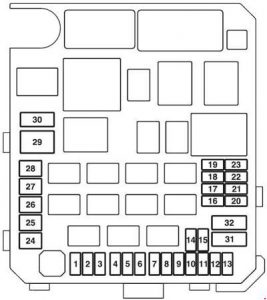

Panel de fusibles en el compartimento del motor

N.º	Descripción	Amp [A]
1	Faros antiniebla delanteros	15
2	Motor	7.5
3	Transmisión automática	20
4	Bocina	10
5	Alternador	7.5
6	Sistema de lavado de faros	20
7	Aire acondicionado	10
«	ETV/ventilador del enfriador de aceite (Twin Clutch SST).	15
9	Alarma de seguridad	20
10	Desempañador de limpiaparabrisas	15
11	–	–
12	Puerto de alimentación	30
13	Luces diurnas	10
14	Faro (luz de carretera) (izquierda)	10
15	Faro (luz de carretera) (derecha)	10
16	Faro (luz de cruce) (izquierda) (descargar)	20
17	Faro (luz de cruce) (derecha) (descargar)	20

18	Faro (luz de cruce) (izquierda) (halógeno)	10
19	Faro (luz de cruce) (derecha) (halógeno)	10
20	ENG / ALIMENTACIÓN	10
21	Bobina de encendido	10
22	ENG / ALIMENTACIÓN	20
	Calentador de la manguera de combustible	25
23	Bomba de combustible	15
24	Arranque	30
25	–	–
26	Antivandalismo	40
27	Antivandalismo	30
28	Ventilador del condensador del aire acondicionado	30
29	Ventilador del radiador	40
30	IOD	30
31	Amplificador de audio	30
32	Diésel	30
33	Fusible de repuesto	10
34	Fusible de repuesto	15
35	Fusible de repuesto	20

Acerca del Mitsubishi Outlander Sport (2010-2018)

El Mitsubishi Outlander Sport, también conocido como ASX en algunos mercados, es un SUV compacto que se fabricó entre 2010 y 2018. Este modelo es popular por su diseño moderno, interior espacioso y fiabilidad. El Outlander Sport ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que varían según el mercado. Gracias a su versatilidad y cómoda experiencia de conducción, es una opción ideal tanto para la conducción urbana como para viajes de larga distancia. El modelo está equipado con tecnologías avanzadas y características de seguridad que mejoran la comodidad y la seguridad de los pasajeros.

Diagrama de la caja de fusibles del Mitsubishi Outlander Sport

Esta página muestra el diagrama de la caja de fusibles del Mitsubishi Outlander Sport, que es esencial para el mantenimiento y las reparaciones adecuadas del vehículo. La caja de fusibles suele estar ubicada debajo del salpicadero en el lado del conductor y en el compartimento del motor. El diagrama muestra los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en el sistema eléctrico. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de los componentes eléctricos del vehículo.
