Mitsubishi Outlander (2001-2018) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Mitsubishi Outlander (2001–2018), obtendrá información sobre la ubicación de los paneles de fusibles dentro del vehículo y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Mitsubishi Outlander
Aplicable a vehículos fabricados en los años:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

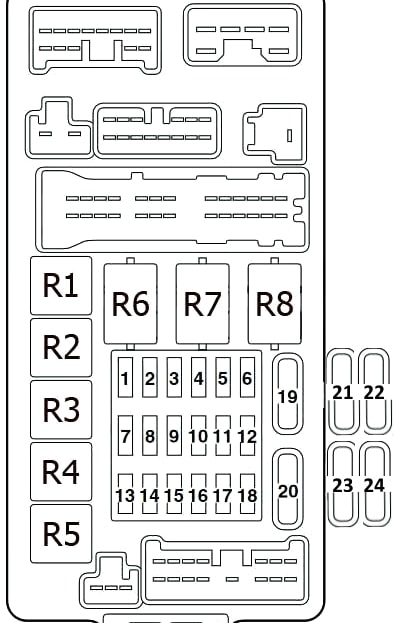

Caja de fusibles del habitáculo
Se encuentra detrás de la guantera en la parte inferior del salpicadero.
Verifique la asignación con sus diagramas.
Descripción
| 1 | 10A Alimentación de arranque |
| 2 | 7,5A Conjunto de intermitentes (panel) |
| 3 | 7,5A Luces de marcha atrás, relé de control de la transmisión automática |
| 4 | 7,5A Sistema de control de velocidad |
| 5 | 7,5A Aire acondicionado |
| 6 | 7,5A Panel de control de los espejos exteriores |
| 7 | 20A Limpiaparabrisas y lavaparabrisas, Unidad de control electrónico de iluminación |
| 8 | 7,5A Unidad de control electrónico del motor y de la transmisión automática (para vehículos con transmisión automática), unidad de control electrónico del motor, relé de la bomba de combustible |
| 9 | Encendedor de cigarrillos 15A |
| 10 | Reserva |
| 11 | Espejos eléctricos 7,5A |
| 12 | 7,5A ABS |
| 13 | 10A Sistema de audio, radio |
| 14 | 15A Limpiaparabrisas/lavaparabrisas trasero |
| 15 | Conector de diagnóstico 15A |
| 16 | 10A Luz antiniebla trasera |
| 17 | Reserva |
| 18 | 10A Iluminación interior |
| 19 | 30A Motor del ventilador del calefactor |
| 20 | 30A Ventana trasera calefactada |
| 21 | 20A Motor del techo corredizo |
| 22 | 10A Asientos calefactados |
| 23 | 10A Bomba del turbocompresor del intercooler |
| 24 | Reserva |
Relés
- Relé de la bomba de combustible (1)
- Relé de calefacción del asiento delantero
- Relé de la bomba de combustible (2)
- Relé de la toma de corriente para equipos adicionales
- Relé de la luz antiniebla trasera
- Relé de los elevalunas eléctricos
- Relé del motor del ventilador del calefactor
- Relé de la ventana trasera calefactada

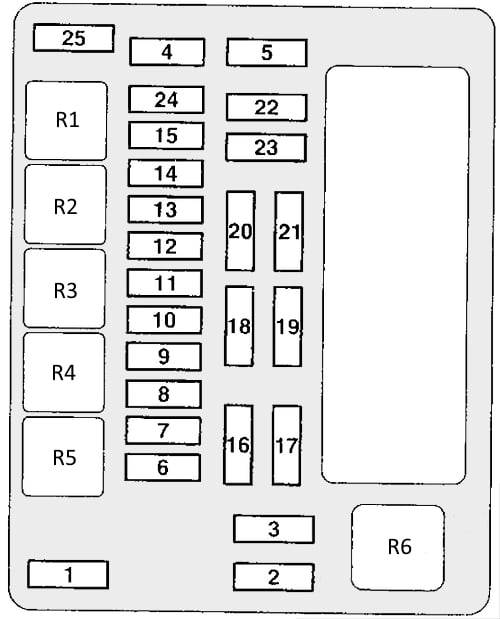

Cajas de fusibles y relés del compartimento del motor
Instalado en el lado izquierdo del compartimento del motor. Consta de un fusible principal y una caja de fusibles y relés
Caja principal
Descripción
| 1 | 60A Fusible del salpicadero / caja de fusibles de relés |
| 2 | 50A Motor del ventilador de refrigeración |
| 3 | Sistema ABS 60A |
| 4 | Circuito de bloqueo de arranque 40A |
| 5 | Elevalunas eléctricos 30A |
| 6 | 15A Luces antiniebla |
| 7 | 15A / 20A Asientos calefactados |
| 8 | 10A Sonido de pitido |
| 9 | 20A Sistema de gestión del motor |
| 10 | Embrague electromagnético del compresor del aire acondicionado 10A |
| 11 | 15A Luces de freno |
| 12 | 15A Parabrisas calefactado |
| 13 | Generador 7,5 A |
| 14 | Alarma 10A |
| 15 | 20A Unidad de control electrónico de la transmisión |
| 16 | 10A Luz de carretera, proyector derecho |
| 17 | 10A Proyector izquierdo de luces de carretera |
| 18 | 10A Luz de cruce, proyector derecho |
| 19 | 10A Luz de cruce, proyector izquierdo |
| 20 | 7,5A Luz trasera (derecha) |
| 21 | 7,5A Luz trasera (izquierda) |
| 22 | 10A Luces interiores |
| 23 | Sistema de audio 10A |
| 24 | Bomba de combustible 15A |
| 25 | 15A Conector de alimentación de accesorios |
Relés
- Reserva
- Relé de calefacción del parabrisas delantero
- Relé del conector de alimentación de accesorios
- Relé de la bocina
- Relé de las luces antiniebla
- Relé del motor del ventilador de refrigeración

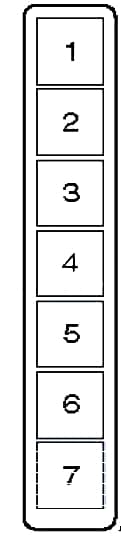

Caja de fusibles de relés
Descripción
- Relé del embrague electromagnético del compresor del aire acondicionado
- Relé de control del motor
- Relé de la unidad de control electrónico de la transmisión
- Relé de encendido
- Relé de la unidad de control de la mariposa
- Reserva
- Reserva

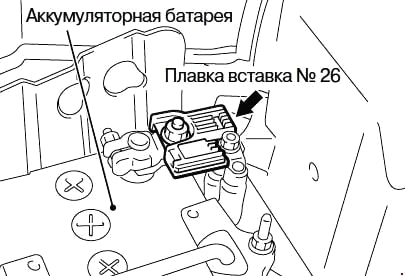

Fusible principal
El fusible de alimentación principal, en forma de fusible de cartucho de alta potencia, se encuentra en el terminal positivo de la batería.
Mitsubishi Outlander (2012-2018) – diagrama de la caja de fusibles
Año de fabricación: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
El fusible del encendedor de cigarrillos (toma de corriente) en el Mitsubishi Outlander (2012-2018) es el fusible 7 o 15 en la caja de fusibles del compartimento del motor.

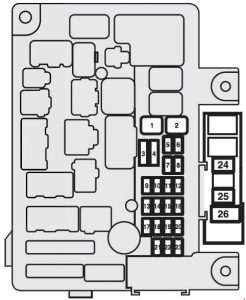

Panel de fusibles del salpicadero
A – Bloque de fusibles principal
B – Bloque de fusibles adicional
| N.º |
Descripción |
Amperaje [A] |
| 1 | Control de elevalunas eléctrico | 30 |
| 2 | Desempañador | 30 |
| 3 | Calefactor | 30 |
| 4 | Limpiaparabrisas | 30 |
| 5 | Cierre de puertas | 20 |
| 6 | Luz antiniebla trasera | 10 |
| 7 | Toma de corriente de 12 V. | 15 |
| 8 | Limpiaparabrisas trasero | 15 |
| 9 | Techo corredizo | 20 |
| 10 | Encendido | 10 |
| 11 | Opción | 10 |
| 12 | Intermitentes | 15 |
| 13 | Tracción a las cuatro ruedas | 10 |
| 14 | Luces de freno | 15 |
| 15 | Intermitentes | 10 |
| 16 | Airbag SRS | 7.5 |
| 17 | Radio | 15 |
| 18 | Relé de la unidad de control | 7.5 |
| 19 | Iluminación interior | 15 |
| 20 | Luces de reserva | 7.5 |
| 21 | Calefacción de espejos | 7.5 |
| 22 | Personas menores de 18 años fuera | 10 |
| 23 | Encendedor de cigarrillos;
Toma de corriente de 12 V. |
15 |
| 24 | Cargador | 7.5 |
| 25 | Asiento eléctrico | 30 |
| 26 | Asientos calefactados | 30 |

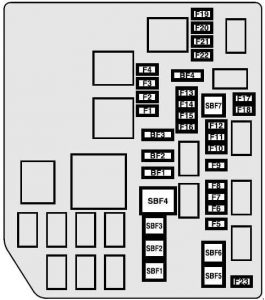

Caja de fusibles del compartimento del motor
| Número |
Descripción |
Amperaje [A] |
| SBF1 | Motor del ventilador del condensador del aire acondicionado | 30 |
| SBF2 | Motor de arranque | 30 |
| SBF3 | Motor del ventilador del condensador del aire acondicionado | 30 |
| SBF4 | Motor del ventilador del radiador | 40 |
| SBF5 | Sistema antivirus | 40 |
| SBF6 | VLC | 40 |
| SBF7 | Sistema antivirus | 30 |
| BF1 | Portón trasero eléctrico | 30 |
| BF2 | Amplificador del sistema de audio | 30 |
| BF3 | IOD | 30 |
| BF4 | Diésel | 30 |
| F1 | Transmisión automática | 20 |
| F2 | Descongelación del limpiaparabrisas | 15 |
| F3 | No utilizado | – |
| F4 | Luces diurnas | 10 |
| F5 | Luces antiniebla delanteras | 15 |
| F6 | Aire acondicionado | 10 |
| F7 | Lavaparabrisas | 20 |
| F8 | Bocina de seguridad | 20 |
| F9 | Bocina | 10 |
| F10 | ETV | 15 |
| F11 | Alternador | 7.5 |
| F12 | Motor | 7.5 |
| F13 | ENG/POWER | 20 |
| Calentador del conducto de combustible | 25 | |
| F14 | Bomba de combustible | 15 |
| F15 | Bobina de encendido | 10 |
| F16 | ENG/POWER | 10 |
| F17 | Faro
(intermitente) (izquierdo) |
10 |
| F18 | Faro
(intermitente) (derecho) |
10 |
| F19 | Faro principal
(luz de carretera) (izquierda) (LED) |
20 |
| F20 | Faro principal
(luz de carretera) (derecha) (LED) |
20 |
| F21 | Faro principal
(luz de carretera) (izquierda) (halógeno) |
10 |
| F22 | Faro principal
(luz de carretera) (derecha) (halógeno) |
10 |
| F23 | Sensor de corriente de la batería | 7.5 |
Acerca del Mitsubishi Outlander (2001-2018)
El Mitsubishi Outlander, fabricado entre 2001 y 2018, es un popular SUV que se ha ganado el corazón de muchos conductores por su fiabilidad y versatilidad. Este modelo ofrece varias opciones de motor, incluyendo variantes de gasolina y diésel, que proporcionan suficiente potencia para la conducción urbana y en carretera. El Outlander es conocido por su espacioso interior, ideal para familias, y su capacidad para manejar diferentes terrenos gracias a su tracción a las cuatro ruedas. Las características de seguridad y las tecnologías modernas, como los sistemas de navegación y los avanzados sistemas de asistencia al conductor, hacen de este modelo una opción atractiva para quienes buscan un vehículo fiable y cómodo.
Diagrama de la caja de fusibles del Mitsubishi Outlander
Esta página muestra el diagrama de la caja de fusibles del Mitsubishi Outlander, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles suele estar ubicada en el interior del vehículo, a menudo debajo del salpicadero en el lado del conductor, y otra puede estar ubicada en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, su amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para la seguridad y funcionalidad de su vehículo.
