Honda Insight (2000-2014) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Honda Insight 2000-2014, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
2000, 2001, 2002, 2003, 2004, 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Insight es el fusible n.º 12 en el panel de fusibles del salpicadero.

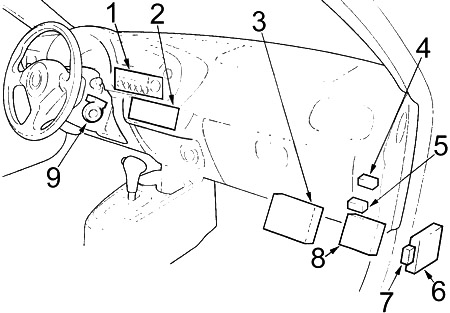

Cabina
- Panel de fusibles
- Unidad de control de luces de circulación diurna (DRL)
- Relé de luces de circulación diurna (DRL) Relé
de desactivación de luces bajas - 2002-2006 : Relé del sensor de relación aire-combustible (A/F)
- Relé principal PGM-FI Relé
inversor - Unidad del sistema de retención suplementario (SRS)
- Unidad de control de bloqueo de puertas sin llave
- Panel de control del aire acondicionado o la calefacción
- Unidad de audio
- Módulo de control del motor (ECM)
- Relé de alta potencia del ventilador del motor
- CVT: Relé del motor de dirección asistida (EPS)
- M/T: Unidad de control de dirección asistida (EPS)
CVT: Módulo de control de la transmisión (TCM) - M/T: Relé del motor de dirección asistida (EPS)
- CVT: Unidad de control de dirección asistida (EPS)
- Unidad receptora del inmovilizador
Diagrama del panel de fusibles del salpicadero
El fusible interno se encuentra debajo del salpicadero en el lado del conductor. Retire el compartimento del pasajero doblando la cubierta hacia abajo, levantándola y tirando directamente de las bisagras.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 10 | Unidad del sistema de retención suplementario (SRS) |
| 2 | 15 | Bomba de combustible, unidad del sistema de retención suplementario (SRS) |
| 3 | 20 | Motor del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, relé del limpiaparabrisas intermitente delantero |
| 4 | 7,5 | Convertidor DC-DC, módulo de detección de carga eléctrica (ELD), válvula de cierre de ventilación del depósito (EVAP), válvula solenoide de control de purga EVAP, sensor de oxígeno secundario calentado (HO2S), sensor de velocidad del vehículo (VSS), módulo de control de la transmisión (TCM) |
| 5 | 7,5 | Activación de luces de señalización, relé de intermitentes/emergencia |
| 6 | 7,5 | Unidad de control de dirección asistida electrónica (EPS), grupo de instrumentos, unidad de control de bloqueo de puertas sin llave, unidad de control de elevalunas eléctrico (interruptor principal de elevalunas eléctrico), relé de elevalunas eléctrico, bloqueo electromagnético de la transmisión |
| 7 | 15 | Bobinas de encendido |
| 8 | 20 | Motor del elevalunas del pasajero |
| 9 | 7,5 | Módulo de control del motor (ECM), relé de desactivación de arranque |
| 10 | 20 | Unidad de control de elevalunas eléctrico (interruptor principal de elevalunas eléctrico), motor del elevalunas eléctrico del conductor |
| 11 | 7,5 | Unidad de audio |
| 12 | 10 | Toma de corriente para accesorios |
| 13 | – | – |
| 14 | 20 | 2002-2006: Sensor de relación aire-combustible (A/F), módulo de control del motor (ECM) (relé del sensor de relación aire-combustible (A/F)) |
| 15 | 10 | Unidad de audio, unidad de control de aire acondicionado/panel de control de calefacción, luces del salpicadero, luces indicadoras, luces de posición delanteras, luces de posición laterales delanteras, iluminación de matrícula, luces traseras |
| 16 | 7,5 | Modulador-controlador ABS, relé del embrague del compresor del aire acondicionado, relé del motor del ventilador. Relé de alto nivel del motor del ventilador, unidad de aire acondicionado/panel de control de calefacción, relé del ventilador del condensador del aire acondicionado, relé de control del ventilador, motor de control de modo, relé del ventilador del radiador, relé del desempañador de la ventana trasera, motor de control de recirculación |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 17 | 7,5 | Unidad de control de luces de circulación diurna (DRL) |
| 18 | 7,5 | Módulo de monitoreo del estado de la batería (BCM), grupo de aire acondicionado/panel de control de calefacción, conector de interfaz de datos (DLC), módulo de control del motor (ECM), grupo de intermitentes, módulo de control del motor (MCM) |
| 19 | 7,5 | Iluminación del maletero, iluminación del techo/faros |
| 20 | 10 | Unidad de audio |
| 21 | 10 | Unidad de control de luces de circulación diurna (DRL) |
| 22 | 20 | Unidad de control de bloqueo de puertas sin llave |
| 23 | 7,5 | Relé de apertura de puerta, actuador de apertura de puerta |
| 24 | 7,5 | Ventilador del módulo de batería, relé de control del ventilador del módulo de batería de alta velocidad, relé de desactivación de encendido, relé de control del ventilador del módulo de batería de baja velocidad, módulo de control del motor (MCM) |
| 25 | – | – |
| 26 | 10 | Motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
| 27 | 7,5 | Luces de emergencia, relé de marcha atrás (CVT) |
| 28 | – | – |
| R1 | Luces traseras | |
| R2 | Desactivación de arranque | |
| R3 | Alimentación de la ventana | |
| R4 | Intermitentes y luces de emergencia | |
Motor
- Panel de fusibles
- Panel de relés
- Modulador ABS-unidad de control
Diagrama del panel de fusibles del motor
El panel de fusibles debajo del capó se encuentra en el compartimento del motor. Para abrirlo, presione la pestaña como se muestra.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 50 | Interruptor de encendido (BAT) |
| 2 | 80 | Batería, distribución de energía |
| 3 | 30 | Modulador ABS-unidad de control |
| 4 | 10 | Intermitentes/relé de emergencia, luz de intermitente |
| 5 | 15 | Módulo inversor de potencia del motor de baja velocidad (MPI) Relé de control del ventilador, Módulo inversor de potencia del motor de alta velocidad (MPI) Relé de control del ventilador, Motor del ventilador PDU |
| 6 | 10 | Módulo de control del modulador ABS, módulo de control del motor (ECM), luz de freno de alta posición, luces traseras |
| 7 | 15 | Relé principal PGM-FI (IGP), solenoide de bloqueo de llave (CVT) |
| 8 | 15 | Faro izquierdo, luz indicadora de luz de carretera, unidad de control de luces diurnas |
| 9 | – | – |
| 10 | 15 | Faro derecho, unidad de control de luces diurnas |
| 11 | 30 | Motor del ventilador del radiador |
| 12 | 40 | Motor del ventilador |
| 13 | 30 | Calefactor de la ventana trasera, condensador de ruido |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 14 | 20 | Modulador ABS-unidad de control |
| 15 | 40 | Sistema de asistencia de dirección electrónica (EPS) |
| 16 | 30 | Relé de luces traseras, fusible (panel de fusibles de la cabina): n.º 14, 18, 19, 20, 21, 22, 23 |
| 17 | 40 | Relé de elevalunas eléctrico, fusible (panel de fusibles de la cabina): n.º 8, 10 |
| 18 | 7,5 | Módulo de monitoreo del estado de la batería (BCM), contactor de alto voltaje, módulo de control del motor (MCM), módulo convertidor de voltaje |
| 19 | 20 | Motor del ventilador del condensador del aire acondicionado, embrague del compresor del aire acondicionado |
| R1 | Embrague del compresor del aire acondicionado | |
| R2 | Ventilador del radiador | |
| R3 | Ventilador del condensador del aire acondicionado | |
| R4 | Motor del ventilador | |
| R5 | Bocina | |
| R6 | Faro n.º 2 | |
| R7 | Faro n.º 1 | |
Panel de relés del compartimento del motor
| Número | Relé |
|---|---|
| R1 | Calefactor de la ventana trasera |
| R2 | PGM-FI Principal n.º 2 (Bomba de combustible) |
| R3 | Control del ventilador |
| R4 | Limpiaparabrisas delantero con funcionamiento intermitente |
Acerca del Honda Insight (2000-2014)
El Honda Insight, fabricado entre 2000 y 2014, es un automóvil híbrido que fue pionero en el campo de los vehículos ecológicos. Este modelo fue diseñado con énfasis en la aerodinámica y el ahorro de combustible, lo que lo hizo popular entre los conductores que buscan soluciones eficientes y ecológicas. El Honda Insight estaba equipado con un sistema de propulsión híbrido que combinaba un motor de gasolina con un motor eléctrico, lo que permitía reducir las emisiones y el consumo de combustible. A lo largo de los años de producción, el Insight se ofreció con varias motorizaciones, siendo la más común un motor de gasolina de 1.3 litros combinado con un motor eléctrico.
Diagrama de la caja de fusibles del Honda Insight
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Insight, que es esencial para el mantenimiento y las reparaciones correctas del sistema eléctrico del vehículo. Las ubicaciones típicas de la caja de fusibles para este modelo son debajo del capó y en el interior del vehículo, generalmente debajo del salpicadero. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave que garantiza la seguridad y el funcionamiento de los circuitos eléctricos de su vehículo.
