Honda Civic Hybrid (2003-2011) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Honda Civic Hybrid 2003-2011, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Honda Civic Hybrid
Aplica a vehículos fabricados en los años:
2003, 2004, 2005.
El fusible n.º 18 de la caja de fusibles del salpicadero es el responsable del encendedor de cigarrillos (tomas de corriente) del Honda Civic Hybrid.
Habitáculo
La caja de fusibles interna se encuentra debajo de la columna de dirección.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 15 A | Bobina de encendido IN |
| 2 | 20 A | Calefactor LAF |
| 3 | (10 A) | (Luces diurnas (en modelos canadienses)) |
| 4 | 10 A | FI-ECU |
| 5 | — | No se utiliza |
| 6 | 7,5 A | Relé de elevalunas eléctrico |
| 7 | — | No se utiliza |
| 8 | 7,5 A | Accesorios, Radio |
| 9 | 15 A | Bobina de encendido EX |
| 10 | 7,5 A | Cuentakilómetros |
| 11 | 7,5 A | ABS |
| 12 | (7,5 A) | (Luces diurnas (en modelos canadienses)) |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 13 | 10 A | SRS |
| 14 | 10 A | Control remoto del espejo |
| 15 | (10 A) | (SCTY (sistema de seguridad opcional)) |
| 16 | 7,5 A | IMA |
| 17 | 15 A | Bomba de combustible |
| 18 | 15 A | Alimentación de accesorios |
| 19 | 7,5 A | Encender luces de emergencia |
| 20 | 20 A | Limpiaparabrisas delantero |
| 21 | 7,5 A | STS (interruptor del volante) |
| 22 | 20 A | Elevalunas delantero derecho |
| 23 | 20 A | Elevalunas delantero izquierdo |
| 24 | 20 A | Elevalunas trasero izquierdo |
| 25 | 20 A | Elevalunas trasero derecho |
| 26 | 7,5 A | Relé del ventilador de refrigeración |
Compartimento del motor
La caja de fusibles debajo del capó se encuentra en el compartimento del motor, en el lado del conductor.
Otra caja de fusibles se encuentra en el compartimento del motor, delante de la caja de fusibles principal.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 20 A | Ventilador del condensador |
| 2 | 10 A | IMA |
| 3 | 10 A | Luz pequeña |
| 4 | 20 A | Ventilador de refrigeración |
| 5 | 10 A | Luces de emergencia |
| 6 | 15 A | FI ECU |
| 7 | 15 A | Bocina, parada |
| 8 | 20 A | ABS F/S |
| 9 | 10 A | Reserva |
| 10 | 40 A | Motor ABS |
| 11 | 30 A | Limpiaparabrisas trasero |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 12 | 40 A | Calefactor motorizado |
| 13 | 40 A | Elevalunas eléctrico |
| 14 | 40 A | Opción |
| 15 | 15 A / 20 A | Faro izquierdo |
| 16 | 20 A | Cierre de puertas |
| 17 | 15 A / 20 A | Faro derecho |
| 18 | 60 A | EPS |
| 19 | 80 A | Batería |
| 20 | 50 A | Encendido 1 |
| 21-25 | 7,5A-30A | Fusibles de repuesto |
| CAJA DE FUSIBLES DE SEGUNDO NIVEL BAJO EL CAPÓ | ||
| 1 | 20 A | Ventilador de refrigeración |
Aplica a vehículos fabricados en los años:
2006, 2007, 2008, 2009, 2010, 2011.
Para el encendedor de cigarrillos (tomas de corriente) en el Honda Civic Hybrid, los fusibles 28 (toma ACC trasera) y 29 (toma ACC) en la caja de fusibles del salpicadero son los responsables.
Habitáculo

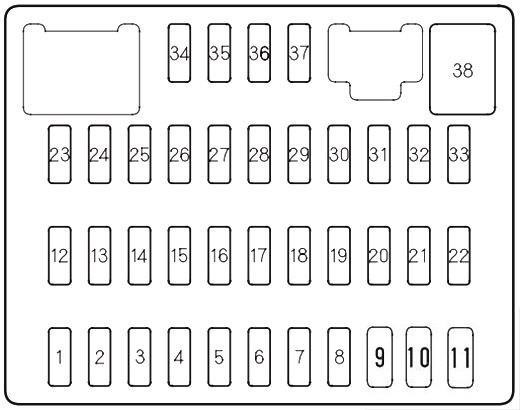

La caja de fusibles interna se encuentra debajo de la columna de dirección.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 7,5 A | Elevalunas eléctrico |
| 2 | 15 A | Bomba de combustible |
| 3 | 10 A | IG1ACG |
| 4 | 7,5 A | Unidad ABS (ABS/VSA) |
| 5 | 15 A | Calefacción de asientos (opcional) |
| 6 | — | No se utiliza |
| 7 | 7,5 A | TPMS (opcional) |
| 8 | — | No se utiliza |
| 9 | 7,5 A | SZWO |
| 10 | 7,5 A | Cuentakilómetros |
| 11 | 10 A | SRS |
| 12 | 10 A | Luz de cruce derecha |
| 13 | 10 A | Luz de cruce izquierda |
| 14 | 7,5 A | Pequeña (interior) |
| 15 | 7,5 A | Pequeña (exterior) |
| 16 | 10 A | Luz de carretera derecha |
| 17 | 10 A | Luz de carretera izquierda |
| 18 | 20 A | Luz de carretera principal |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 19 | 15 A | Pequeña (principal) |
| 20 | — | No se utiliza |
| 21 | 20 A | Faro principal con luz de cruce |
| 22 | (7,5 A) | (HAC) |
| 23 | (7,5 A) | STS |
| 24 | — | No se utiliza |
| 25 | 20 A | Cierre de puertas |
| 26 | 20 A | Elevalunas del conductor |
| 27 | — | No se utiliza |
| 28 | (15A) | Toma ACC trasera |
| 29 | 15 A | ACC |
| 30 | 20 A | Elevalunas del pasajero |
| 31 | — | No se utiliza |
| 32 | 20 A | Elevalunas trasero derecho |
| 33 | 20 A | Elevalunas trasero izquierdo |
| 34 | — | No se utiliza |
| 35 | 7,5 A | ACC, radio |
| 36 | 10 A | HAC |
| 37 | 7,5 A | Luces diurnas |
| 38 | 30 A | Limpiaparabrisas |
Compartimento del motor

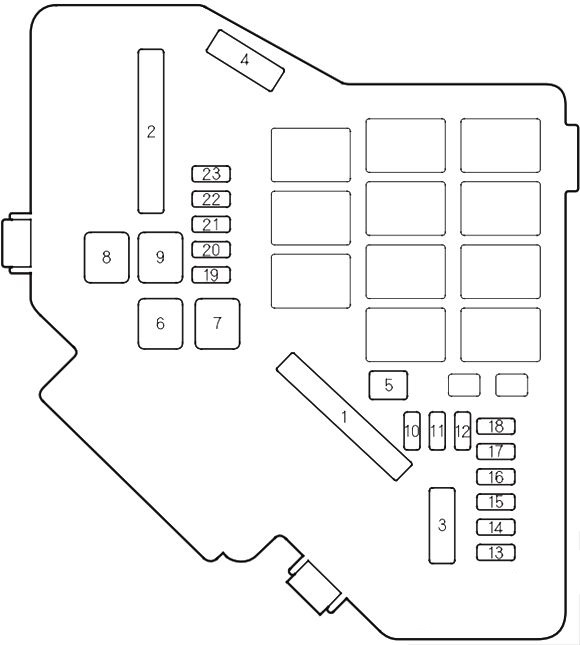

Las cajas de fusibles primaria y secundaria debajo del capó se encuentran en el compartimento del motor, en el lado del conductor.
| Número | Amperios [A] | Descripción |
|---|---|---|
| Número | Amperios [A] | Descripción |
| 1 | 100 A | Fusible principal |
| 1 | 70 A | EPS |
| 2 | 60 A | Opción principal |
| 2 | 50 A | Interruptor de encendido principal |
| 3 | 30 A | Motor ABS |
| 3 | 40 A | ABS F/S |
| 4 | 50 A | Faro principal |
| 4 | 40 A | Alimentación principal de elevalunas |
| 5 | 40 A | Motor de asistencia |
| 6 | 20 A | Motor del ventilador auxiliar |
| 7 | 20 A | Motor del ventilador principal |
| 8 | 30 A | Desempañador trasero |
| 9 | 40 A | Ventilador |
| Número | Amperios [A] | Descripción |
|---|---|---|
| 10 | 10 A | Luces de emergencia |
| 11 | 15 A | FI Sub |
| 12 | 15 A | Luces de freno y bocina |
| 13 | 15 A | Bobina IG (EX) |
| 14 | 15 A | Bobina IG (IN) |
| 15 | 7,5 A | Nivel de aceite |
| 16 | — | No se utiliza |
| 17 | — | No se utiliza |
| 18 | 20 A | Bobina IG |
| 19 | 15 A | FI Principal |
| 20 | 7,5 A | Embrague MG |
| 21 | 15 A | DBW |
| 22 | 7,5 A | Luz interior |
| 23 | 10 A | Reserva |
Caja de fusibles secundaria bajo el capó
| Número | Amperios [A] | Descripción |
|---|---|---|
| 1 | 10 A | IMA2 |
| 2 | 7,5 A | IMA1 |
| 3 | 15 A | Amplificador MS |
