Honda CR-V (1995-2021) – caja de fusibles
En este artículo encontrarás diagramas de la caja de fusibles del Honda CR-V 1995-2021, obtendrás información sobre la ubicación de los paneles de fusibles en el coche y aprenderás la asignación de cada fusible (distribución de fusibles).
Honda CR-V – esquema de fusibles
Año de fabricación: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V es el fusible n.º 6 (toma de corriente de accesorios traseros) y 27 (toma de corriente de accesorios delanteros) en el panel de fusibles del salpicadero.
Panel de fusibles interior
| Número | Amperaje [A] | Descripción |
| 1 | – | No se utiliza |
| 2 | – | No se utiliza |
| 3 | 10 | Cristal del limpiaparabrisas trasero, lavaparabrisas |
| 4 | 10 | Faro delantero derecho |
| 5 | 10 | Faro delantero izquierdo |
| 6 | 10 | Toma de corriente de accesorios traseros |
| 7 | 20 | Cristal trasero izquierdo |
| 8 | 20 | Cristal trasero derecho eléctrico |
| 9 | 15 | Bobina IGN |
| 10 | 20 | Asistente de cristal delantero |
| 11 | 20 | Regulador de cristal delantero |
| 12 | 7,5 | Encendido de luces |
| 13 | 15 | Bomba de combustible (unidad SRS) |
| 14 | 7,5 | Control de crucero |
| 15 | 7,5 | ACG (IG);
Sensor SP. |
| 16 | 7,5 | ABS |
| 17 | 7,5 | Relé del aire acondicionado del calentador |
| 18 | 7,5 | Relé de luces diurnas |
| 19 | 7,5 | Luz de reserva |
| 20 | 7,5 | Iluminación de conducción* |
| 21 | 10 | Faro de cruce derecho |
| 22 | 10 | Faro de cruce izquierdo |
| 23 | 10 | SRS |
| 24 | 7,5 | Relé de control de ventanas |
| 25 | 7,5 | Odómetro |
| 26 | 20 | Limpiaparabrisas delantero;
Lavaparabrisas delantero. |
| 27 | 10 | Toma de corriente de accesorios delanteros |
| 28 | 10 | Radio |
| 29 | – | No utilizado |
| 30 | 7,5 | Iluminación del odómetro |
| 31 | 7,5 | Señal de arranque |
| 32 | 7,5 | Iluminación de matrícula, luz trasera |
| 33 | 7,5 | Unidad Inter Lock |
| 34 | 7,5 | Fusible de reserva |
| 35 | 10 | Fusible de reserva |
| 36 | 15 | Fusible de reserva |
| 37 | 20 | Fusible de reserva |
| 38 | – | No utilizado |
| *: Modelo canadiense | ||
Panel de fusibles bajo el capó
| Número | Amperaje [A] | Descripción |
| 1 | 100 | Fusible principal de la batería |
| 2 | 40 | Fusible principal de encendido |
| 3 | 20 | Deshumidificador trasero |
| 4 | 40 | Opción |
| 5 | 30 | Motor del calentador |
| 6 | 30 | Faro |
| 7 | 40 | Motor del calentador |
| 8 | 10 | Luces de emergencia |
| 9 | 15 | Bocina, luz de freno |
| 10 | 20 | Bloqueo de puertas |
| 11 | 20 | Ventilador de refrigeración |
| 12 | 20 | Ventilador del condensador |
| 13 | 15 | FI E / M (ECM / PCM) |
| 14 | 7,5 | Reserva (radio) |
| 15 | 7,5 | Interior |
Panel de fusibles ABS (para algunos modelos)
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Control del motor |
| 2 | 20 | ABS + B |
| 3 | 40 | Motor de la bomba ABS |
Honda CR-V (2002-2004) – esquema de fusibles
Año de fabricación: 2002, 2003, 2004.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V (2002-2004) son los fusibles 2 (toma de corriente de accesorios traseros) y 18 (toma de corriente de accesorios delanteros) en la caja de fusibles del salpicadero.
Caja de fusibles interior
La caja de fusibles interior se encuentra debajo de la columna de dirección.
interior
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Bobina de encendido |
| 2 | 10 | Toma de corriente de accesorios traseros |
| 3 | 10 | Luces diurnas* |
| 4 | 10 | ACG |
| 5 | – | No se utiliza |
| 6 | 7,5 | Relé de control de ventanas |
| 7 | 20 | Techo corredizo |
| 8 | 7,5 | Accesorios;
Radio. |
| 9 | 7,5 | Limpiaparabrisas trasero |
| 10 | 7,5 | Odómetro |
| 11 | – | No se utiliza |
| 12 | 7,5 | Luces diurnas* |
| 13 | 10 | SRS |
| 14 | 10 | Control de espejos |
| 15 | 20 | Calentador de esquina LAF |
| 16 | 20 | Asiento calefactable |
| 17 | 15 | Bomba de combustible |
| 18 | 15 | Fuente de alimentación de accesorios delanteros |
| 19 | 7,5 | Encender luces de emergencia |
| 20 | 20 | Limpiaparabrisas delantero |
| 21 | – | No se utiliza |
| 22 | 20 | Ventana delantera derecha – alimentación |
| 23 | 20 | Ventana delantera izquierda – alimentación |
| 24 | 20 | Ventana trasera izquierda – alimentación |
| 25 | 20 | Ventana trasera derecha – alimentación |
| *: Modelo canadiense | ||
Esquema de fusibles bajo el capó
El esquema de fusibles bajo el capó se encuentra en el compartimento del motor, en el lado del conductor.
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Ventilador del condensador |
| 2 | 15 | Luces de cruce (?) |
| 3 | 15 | Luz interior |
| 4 | 20 | Ventilador de refrigeración |
| 5 | 15 | Luces de emergencia |
| 6 | 15 | Controlador del motor FI |
| 7 | 15 | Bocina, parada |
| 8 | – | No se utiliza |
| 9 | 10 | Reserva |
| 10 | 30 | Motor ABS |
| 11 | 20 | Desempañador trasero |
| 12 | 40 | Motor del calentador |
| 13 | 40 | Activador de ventanas |
| 14 | 40 | Opción |
| 15 | 15 | Faro delantero izquierdo |
| 16 | 20 | Bloqueo de puertas |
| 17 | 15 | Faro delantero derecho |
| 18 | 30 | ABS F / S |
| 19 | 100 | Batería |
| 20 | 50 | Encendido 1 |
| 21-25 | 7,5-30 | Fusibles de reserva |
Honda CR-V (2005-2006) – esquema de fusibles
Año de fabricación: 2005, 2006.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V son los fusibles 2 (toma de corriente de accesorios traseros) y 18 (toma de corriente de accesorios delanteros) en la caja de fusibles del salpicadero.
Caja de fusibles interna
La caja de fusibles interna se encuentra debajo de la columna de dirección.
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Bobina de encendido |
| 2 | 10 | Toma de corriente de accesorios traseros |
| 3 | 10 | Luces diurnas* |
| 4 | 10 | ACG |
| 5 | – | No se utiliza |
| 6 | 7,5 | Relé de control de ventanas |
| 7 | 20 | Techo corredizo |
| 8 | 7,5 | Accesorios, radio |
| 9 | 7,5 | Limpiaparabrisas trasero |
| 10 | 7,5 | Odómetro |
| 11 | – | No se utiliza |
| 12 | 7,5 | Luces diurnas* |
| 13 | 10 | SRS |
| 14 | 10 | Control remoto del espejo |
| 15 | 20 | + B FR ACC |
| 16 | 20 | Asiento calefactable |
| 17 | 15 | Bomba de combustible |
| 18 | 15 | Fuente de alimentación de accesorios delanteros |
| 19 | 7,5 | Interruptor de luces de señalización |
| 20 | 20 | Limpiaparabrisas delantero |
| 21 | – | No se utiliza |
| 22 | 20 | Ventana delantera derecha – alimentación |
| 23 | 20 | Ventana delantera izquierda – alimentación |
| 24 | 20 | Ventana trasera izquierda – alimentación |
| 25 | 20 | Ventana trasera derecha – alimentación |
| *: Modelo canadiense | ||
Caja de fusibles bajo el capó
La caja de fusibles bajo el capó se encuentra en el compartimento del motor, en el lado del conductor.
Caja principal
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Ventilador del condensador |
| 2 | 30 | Motor |
| 3 | 15 | Luz interior |
| 4 | 20 | Ventilador de refrigeración |
| 5 | 15 | Luces de emergencia |
| 6 | 15 | Luz pequeña |
| 7 | 15 | Bocina |
| 8 | 15 | DBW |
| 9 | 10 | Reserva |
| 10 | 30 | Motor ABS |
| 11 | 20 | Desempañador trasero |
| 12 | 40 | Motor del calentador |
| 13 | 40 | Alimentación de ventanas |
| 14 | 40 | Opción |
| 15 | 15 | Faro izquierdo |
| 16 | 20 | Cierre de puertas |
| 17 | 15 | Faro derecho |
| 18 | 30 | ABS F / S |
| 19 | 100 | Batería |
| 20 | 50 | Encendido 1 |
| 21-25 | 7,5-30 | Fusibles de reserva |
Caja de fusibles
| Número | Amperaje [A] | Descripción |
| 1 | 20 | Riesgo LAF |
| 2 | 7,5 | Luces diurnas* |
| 3 | 15 | ECU FI (ECM / PCM) |
| 4 | 15 | Bobina IG |
| *: En modelos canadienses | ||
Honda CR-V (2007-2009) – esquema de fusibles
Año de fabricación: 2007, 2008, 2009.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V (2007-2009) son los fusibles 28 (toma de accesorios trasera), 29 (toma de accesorios delantera) y 31 (toma de corriente de accesorios en la consola central) en la caja de fusibles del salpicadero.

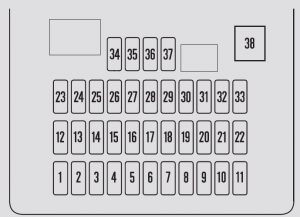

Caja de fusibles interna
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Relé de control de ventanas |
| 2 | 15 | Bomba de combustible |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS/VSA |
| 5 | (15) | Asientos calefactables* |
| 6 | (20) | Faros antiniebla delanteros* |
| 7 | – | No se utiliza |
| 8 | 10 | Tercer limpiaparabrisas |
| 9 | 7,5 | ODS (Sistema de detección de ocupación) |
| 10 | 7,5 | Odómetro |
| 11 | 10 | SRS |
| 12 | 10 | Faro derecho de carretera |
| 13 | 10 | Faro izquierdo de carretera |
| 14 | 7,5 | Luz pequeña (interior) |
| 15 | 7,5 | Luz pequeña (exterior) |
| 16 | 10 | Faro derecho de cruce |
| 17 | 10 | Faro izquierdo de cruce |
| 18 | 20 | Faros principales de carretera |
| 19 | 15 | Faros principales pequeños |
| 20 | 7,5 | TPMS |
| 21 | 20 | Faros antiniebla |
| 22 | – | No se utiliza |
| 23 | – | No se utiliza |
| 24 | (20) | Panorama* |
| 25 | 20 | Bloqueo de puertas |
| 26 | 20 | Ventana delantera izquierda – alimentación |
| 27 | (20) | Opción HAC |
| 28 | 15 | Toma de accesorios trasera |
| 29 | 15 | Accesorios (encendedor de cigarrillos) |
| 30 | 20 | Ventana delantera derecha – alimentación |
| 31 | (15) | Toma de corriente adicional en el salpicadero* |
| 32 | 20 | Ventana trasera derecha – alimentación |
| 33 | 20 | Ventana trasera izquierda eléctrica |
| 34 | 7,5 | Radio ACC |
| 35 | 7,5 | Bloqueo de llave ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Luces diurnas |
| 38 | 30 | Tercer limpiaparabrisas |
| *: Modelo canadiense | ||

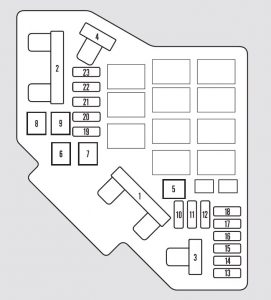

Caja de fusibles bajo el capó
| Número | Amperaje [A] | Descripción |
| 1 | 100 | Batería |
| (70) | EPS* | |
| 2 | 80 | Opción principal |
| 50 | Interruptor principal de encendido | |
| 3 | 20 | ABS/VSA FSR |
| 40 | Motor ABS/VSA | |
| 4 | 50 | Faro principal |
| 40 | Alimentación principal de la ventana | |
| 5 | (30) | EPT-R* |
| 6 | 20 | Motor del ventilador auxiliar |
| 7 | 20 | Motor del ventilador principal |
| 8 | 30 | Desempañador trasero |
| 9 | 40 | Ventilador |
| 10 | 15 | Luces de emergencia |
| 11 | 15 | LAF |
| 12 | 15 | Frenos y bocina |
| 13 | (20) | Asiento eléctrico DR RR HI/inclinación* |
| 14 | (20) | Asiento eléctrico DR FR HI/deslizamiento* |
| 15 | 7,5 | Nivel de aceite IGPS |
| 16 | (30) | EPT-L * |
| 17 | (15) | Sonido de alta potencia * |
| 18 | 15 | Bobina IG |
| 19 | 15 | FI principal |
| 20 | 20 | Embrague MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Luz interior |
| 23 | 10 | Reserva |
| * : : Si está presente en el equipamiento | ||
Honda CR-V (2010-2011) – esquema de la caja de fusibles
Año de fabricación: 2010, 2011.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V (2010-2011) son los fusibles 28 (toma de accesorios trasera), 29 (toma de accesorios delantera) y 31 (toma de corriente de accesorios en la consola central) en la caja de fusibles del salpicadero.
Caja de fusibles interna
| Número | Amperaje [A] | Descripción |
| 1 | 7,5 | Relé de control de ventanas |
| 2 | 15 | Bomba de combustible |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS / VSA |
| 5 | (15) | Asientos calefactables* |
| 6 | – | No se utiliza |
| 7 | – | No se utiliza |
| 8 | 10 | Limpiaparabrisas trasero |
| 9 | 7,5 | ODS (Sistema de detección de ocupación) |
| 10 | 7,5 | Odómetro |
| 11 | 10 | SRS |
| 12 | 10 | Faro derecho de cruce |
| 13 | 10 | Faro izquierdo de cruce |
| 14 | 7,5 | Iluminación interior |
| 15 | 7,5 | Iluminación exterior |
| 16 | 10 | Faro derecho de carretera |
| 17 | 10 | Faro izquierdo de carretera |
| 18 | 20 | Luces principales |
| 19 | 15 | Iluminación principal |
| 20 | 7,5 | TPMS |
| 21 | 20 | Faros antiniebla |
| 22 | – | No se utiliza |
| 23 | – | No se utiliza |
| 24 | (20) | Techo corredizo* |
| 25 | 20 | Bloqueo de puertas |
| 26 | 20 | Ventana delantera izquierda |
| 27 | – | No se utiliza |
| 28 | 15 | Toma de accesorios trasera |
| 29 | 15 | Toma de corriente de accesorios delantera |
| 30 | 20 | Ventana delantera derecha |
| 31 | (15) | Toma de corriente de accesorios
(en el compartimento del motor / en la consola central) |
| 32 | 20 | Ventana trasera derecha |
| 33 | 20 | Ventana trasera izquierda |
| 34 | 7,5 | Radio ACC |
| 35 | 7,5 | Bloqueo de llave ACC |
| 36 | 10 | HAC |
| 37 | 7,5 | Luces diurnas |
| 38 | 30 | Limpiaparabrisas delantero |
| * : Si forma parte del equipamiento estándar | ||
Adicional
| Número | Amperaje [A] | Descripción |
| A | 10 | VB SOL |
| B | – | – |
Caja de fusibles bajo el capó
| Número | Amperaje [A] | Descripción |
| 1 | 100 | Batería |
| – | No se utiliza | |
| 2 | 80 | IG Principal |
| 50 | Interruptor principal de encendido | |
| 3 | 20 | ABS / VSA FSR |
| 40 | Motor ABS / VSA | |
| 4 | 50 | Faro principal |
| 40 | Alimentación de la ventana | |
| 5 | – | No se utiliza |
| 6 | 20 | Motor del ventilador auxiliar |
| 7 | 20 | Motor del ventilador principal |
| 8 | 30 | Desempañador trasero |
| 9 | 40 | Ventilador |
| 10 | 15 | Luces de emergencia |
| 11 | 15 | LAF |
| 12 | 15 | Frenos y bocina |
| 13 | (20) | Asiento eléctrico DR RR HI / reclinable * |
| 14 | (20) | Asiento eléctrico DR FR HI / deslizante * |
| 15 | 7,5 | Nivel de aceite IGPS |
| 16 | – | No utilizado |
| 17 | (15) | Sonido de alta potencia;
Calentador del parabrisas delantero. |
| 18 | 15 | Bobina IG |
| 19 | 15 | FI principal |
| 20 | 20 | Embrague MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Iluminación interior |
| 23 | 10 | Repuesto |
| * : : Si forma parte del equipamiento estándar | ||
Honda CR-V (2012-2014) – esquema de la caja de fusibles
Año de fabricación: 2012, 2013, 2014.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-V (2012-2014) son los fusibles n.º 12 (toma de corriente de accesorios de la consola central) y n.º 27 (toma de corriente de accesorios delanteros) en la caja de fusibles del salpicadero.
Acerca del Honda CR-V (1995-2021)
El Honda CR-V es un popular modelo de SUV compacto que se fabrica desde 1995. Este modelo es conocido por su fiabilidad, su espacioso interior y su cómoda conducción. A lo largo de los años de producción, se han ofrecido diversas motorizaciones, incluyendo motores de gasolina y diésel, que proporcionan un rendimiento equilibrado y un consumo de combustible eficiente. El Honda CR-V también se caracteriza por sus modernas tecnologías y elementos de seguridad que aumentan el confort y la seguridad en la conducción. Gracias a su versatilidad y practicidad, este modelo es popular entre familias y conductores activos.
Esquema de la caja de fusibles del Honda CR-V
Esta página muestra el esquema de la caja de fusibles para el modelo Honda CR-V, que es esencial para la identificación y el reemplazo de fusibles. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Al reemplazar los fusibles, es importante utilizar siempre fusibles con el mismo valor de amperaje para evitar daños al sistema eléctrico. La caja de fusibles es un elemento clave para mantener el correcto funcionamiento de los dispositivos eléctricos de su vehículo.
