Honda HR-V (2016-2019) – caja de fusibles

En este artículo, encontrará diagramas de la caja de fusibles del Honda HR-V 2016-2019, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).

Honda HR-V (2016-2018) – diagrama de fusibles

Año de fabricación: 2016, 2017, 2018.

El fusible del encendedor de cigarrillos (toma de corriente) en el Honda HR-V es el fusible 36 en la caja de fusibles.

Compartimento del motor

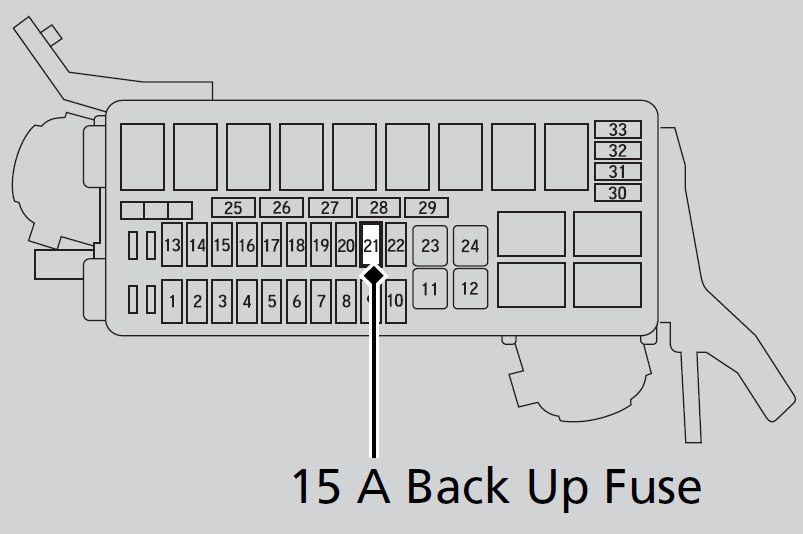

Caja de fusibles A

Número	Descripción	Amperaje [A]
1	Faros con luces bajas	20
2	CDC*	(30)
3	Luces de emergencia	10
4	DBW	15
5	Intermitente*	(30)
6	Frenos	10
7	IGP	15
8	Bobina IG	15
9	EOP *	(10)
10	INJ *	(20)
11	VST2 *	(30)
12	Ventilador principal	30
13	Motor de arranque SW *	(30)
14	Embrague MG	7,5
15	Sensor de batería	(7,5)
16	Luz pequeña	10

17	AFP principal *	(10)
18	Bocina	10
19	Faros antiniebla*	(10)
20	SBW *	(10)
21	Reserva	10
22	Audio	(10)
23	Ventilador auxiliar	(30)
24	VST1 *	(30)
25	STRLD *	(7,5)
26	IGP CAM *	(7,5)
27	–	–
28	–	–
29	Reserva*	(30)
30	IGP LAF	(7,5)
31	IGPS	(7,5)
32	Faro de cruce derecho	10
33	Faro de cruce izquierdo	10
* 1: Los modelos con sistema de entrada inteligente tienen un botón ARRANQUE / PARADA DEL MOTOR en lugar del interruptor de encendido *: No disponible en todos los modelos

Caja de fusibles B

Número	Descripción	Amperaje [A]
A	Batería	100
B	RB Principal 1	70
C	RB Principal 2	80
D	CAP Principal	70

Interior de la caja de fusibles

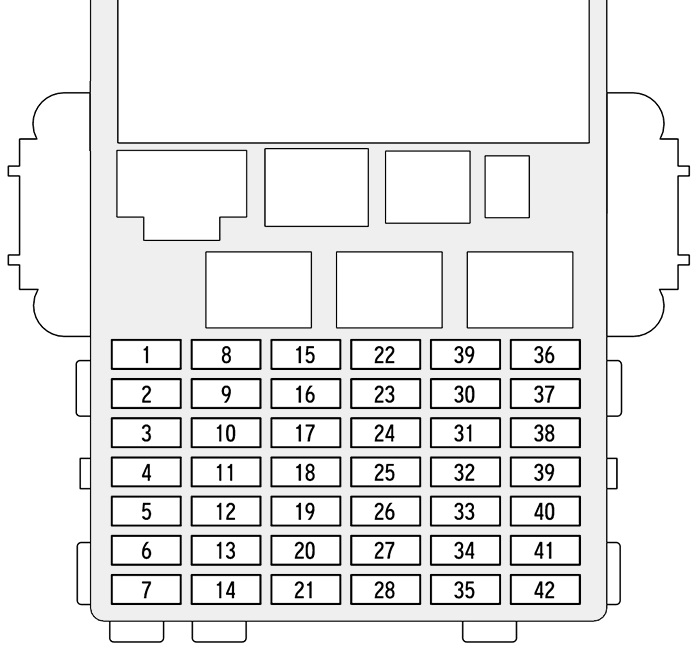

Caja de fusibles A

Número	Descripción	Amperaje [A]
1	Bloqueo de puertas	(20)
2	–	–
3	Smart*	(10)
4	Desbloqueo de puerta del lado del conductor	10
5	Desbloqueo de puerta lateral del pasajero	10
6	Desbloqueo de puerta del conductor	10
7	Bloqueo de puerta del conductor	10
8	Alimentación de ventana del conductor	20
9	Alimentación de ventana del pasajero	20
10	Alimentación de ventana trasera izquierda	20
11	Alimentación de ventana trasera derecha	20
12	Bloqueo de puerta lateral del conductor	10
13	Bloqueo de puerta lateral del pasajero	10
14	–	–
15	Faro antiniebla derecho	10
16	STS *	(7,5)
17	Parasol*	(20)
18	Panorámico *	(20)
19	Calefacción de asientos delanteros *	(20)
20	–	–
21	Cámara MP *	(10)

22	Intermitente	15
23	Intermitente trasero*	(10)
24	A / C	7,5
25	Luces diurnas	7,5
26	Motor de arranque *	(7,5)
27	ABS / VSA	7,5
28	SRS	10
29	Luz de carretera izquierda	10
30	ACG	10
31	Relé IG	10
32	Bomba de combustible	15
33	SRS	(7,5)
34	Odómetro	7,5
35	SOL	7,5
36	Toma ACC delantera	20
37	ACC	(7,5)
38	ACC *	7,5
39	Opción	(10)
40	Intermitente trasero	10
41	–	–
42	–	–
*: No disponible en todos los modelos

Caja de fusibles B (2016)

Número	Descripción	Amperaje [A]
1	EPS	70
	IG Principal	30 * 1
		50 * 2
	Caja de fusibles principal 2	50
	Motor ABS / VSA	40
	Caja de fusibles principal 1	30
	Caja de fusibles principal 3	40
2	Deshumidificador trasero	30
	EPB I.	30
	IG Principal2 * 1	30
	– * 2	30
	HTR	40
	EPB D	30
	E-DPS	30

3	–	–
4	–	–
5	ABS / VSA FSR	30
6	Deshumidificador*	(10)
7	TOMA ACC TRASERA *	(20)
8	–	–
9	Iluminación interior	7,5
10	Toma ACC (consola) *	(20)
11	–	–
12 * 1	–	–
12 * 2	Bloqueo de llave ACC	(7,5)
13	Espejo de puerta calefactado *	(10)
14	Ventilador de aire acondicionado SW *	(7,5)
15 * 1	–	–
15 * 2	Luz intermitente	30
*: No disponible en todos los modelos * 1: Modelos con sistema de entrada inteligente * 2: Modelos sin sistema de entrada inteligente

Compartimento de pasajeros (caja de fusibles B) (2017, 2018)

Asignación de fusibles en el compartimento de pasajeros (caja de fusibles B) (2017, 2018)

Número	Descripción	Amperios [A]
Número	Descripción	Amperios [A]
1	EPS	70 A
1	IG Principal (30 A (modelos con sistema de entrada inteligente), 50 A (modelos sin sistema de entrada inteligente))	30 A / 50 A
1	Caja de fusibles principal 2	50 A
1	Motor ABS/VSA	40 A
1	Caja de fusibles principal 1	30 A
1	Caja de fusibles principal 3 (opcional)	40 A
2	Deshumidificador trasero	30 A
2	EPB I	30 A
2	IG Principal 2 (modelos con sistema de entrada inteligente)/ No utilizado (modelos sin sistema de entrada inteligente)	30 A
2	HTR	40 A
2	EPB D	30 A
2	AWD (opcional)	30 A

Número	Descripción	Amperios [A]
3	—	—
4	—	—
5	ABS/VSA FSR	30 A
6	Deshumidificador (opcional)	(10 A)
7	TOMA ACC TRASERA (opcional)	(20A)
8	—	—
9	Luz interior	7,5 A
10	Toma ACC (consola)	(20A)
11	—	—
12	No utilizado (modelos con sistema de entrada inteligente); Bloqueo de llave ACC (modelos sin sistema de entrada inteligente).	— (7,5 A)
13	Espejo exterior calefactado (opcional)	(10 A)
14	Ventilador de aire acondicionado SW (opcional)	(7,5 A)
15	No utilizado (modelos con sistema de entrada inteligente); Intermitente (modelos sin sistema de entrada inteligente).	— 30 A
