Honda CR-Z (2010-2016) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Honda CR-Z 2010-2016, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Honda CR-Z (2010-2016) – diagrama de la caja de fusibles
Año de producción: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda CR-Z (2010-2016) es el fusible 13 en la caja de fusibles del habitáculo.
Habitáculo
- Caja de fusibles
- Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS)
- Módulo de indicadores
- Inmovilizador-Keyless
- Unidad de control HandsFreeLink
- Relé de luces antiniebla (izquierda)
Relé de bocina (derecha) - Relé de liberación activa del portón trasero (izquierda)
Relé de desbloqueo de la puerta del conductor (derecha)

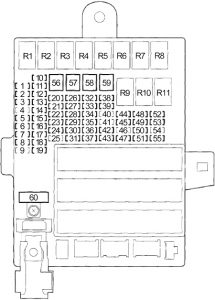

Caja de fusibles del habitáculo
| Número | Amp [A] | Descripción |
| 1 | 15 | Unidad de audio-navegación;
Iluminación del compartimento del motor; Conector de enlace de datos (DLC); Iluminación del espejo de cortesía del conductor; Iluminación del espejo de cortesía del pasajero; Iluminación interior de la puerta del conductor; Iluminación interior de la puerta del pasajero; Iluminación de la bandeja trasera izquierda; Iluminación de la bandeja trasera derecha; Módulo de control del medidor; Unidad de control sin llave con inmovilizador; Unidad de control HandsFreeLink; Iluminación de mapa individual; Unidad de control multiplex integrada (MICU); Módulo de control del motor (MCM). |
| 2 | 7,5 | Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS) |
| 3 | 20 | Interruptor principal de la ventana |
| 4 | – | – |
| 5 | 10 | Unidad de audio-navegación;
Iluminación de la luz de marcha atrás; Interruptor de la luz de marcha atrás (M/T); Módulo de control del motor (ECM (M/T)); Interruptor de rango de la transmisión (CVT); Unidad de control multiplex integrada (MICU). |
| 6 | 10 | Unidad del sistema de sujeción suplementario (SRS) |
| 7 | 10 | A/T:
Módulo de control del tren motriz – PCM (VBSOL) |
| 8 | 7,5 | Módulo del sistema de sujeción suplementario (SRS);
Módulo del sistema de detección de ocupantes (ODS); Indicador de desactivación del airbag frontal del pasajero. |
| 9 | 20 | Relé de luces antiniebla;
Luces antiniebla. |
| 10 | 7,5 | Relé del embrague del compresor del aire acondicionado;
Relé del motor del ventilador; Módulo del aire acondicionado; Relé del calentador del asiento del conductor; Relé de control del ventilador (diodo A/C B); Relé del calentador del asiento del pasajero; Interruptor del espejo eléctrico; Relé del ventilador del radiador (diodo del aire acondicionado B); Relé del desempañador de la ventana trasera; Motor de control de recirculación; Indicadores del interruptor del calentador del asiento. |
| 11 | 7,5 | Unidad de control electrónico de asistencia a la dirección (EPS);
Unidad de control del modulador VSA (MTR); Sensor de aceleración de la velocidad de guiñada. |
| 12 | 10 | Interruptor de posición del pedal de freno (M/T);
Interruptor de ralentí (CVT); Convertidor DC-DC; Válvula de purga del recipiente de vapores de combustible (EVAP); Válvula solenoide de bloqueo de marcha atrás (M/T); Sensor de flujo de masa de aire (MAF); Sensor de oxígeno calentado secundario (HO2S). |
| 13 | 20 | Fuente de alimentación de accesorios |
| 14 | 7,5 | Unidad de navegación de audio;
Solenoide de bloqueo de llave; Unidad de control del kit manos libres; Unidad de control multiplex integrada (MICU). |
| 15 | 7,5 | Luces de circulación diurna (DRL) |
| 16 | 10 | Motor del limpiaparabrisas trasero |
| 17 | 20 | Interruptor principal de la ventana;
Motor de la ventana del pasajero (interruptor de la ventana del pasajero). |
| 18 | – | – |
| 19 | – | – |
| 20 | 15 | Inmovilizador-Keyless;
Módulo de control del motor, tren motriz (ECM/PCM) |
| 21 | 15 | Motor del limpiaparabrisas;
Unidad de control multiplex integrada (MICU). |
| 22 | 7,5 | Sensor de carga eléctrica (ELD);
Módulo de control del odómetro; Módulo de control del motor (MCM); Solenoide de bloqueo de la transmisión (CVT); Unidad de control del sistema de monitoreo de presión de neumáticos (TPMS). |
| 23 | 10 | Interruptor de advertencia;
Unidad de control multiplex integrada (MICU). |
| 24 | 10 | Interruptor de posición del pedal de freno;
Luz de freno superior; Luces de freno; Unidad de control multiplex integrada (MICU); Módulo de control del motor, tren motriz (ECM/PCM); Bocina; Relé de la bocina. |
| 25 | 20 | Amplificador estéreo |
| 26 | 10 | Sensor de relación aire-combustible (A/F);
Relé del sensor de relación aire-combustible (A/F); Fusible: n.º 31 (7,5 A). |
| 27 | 20 | Cerradura eléctrica de la puerta;
Unidad de control multiplex integrada (MICU). |
| 28 | 20 | Faro (principal);
Unidad de control multiplex integrada (MICU). |
| 29 | 10 | Luz de estacionamiento;
Unidad de control multiplex integrada (MICU). |
| 30 | 30 | Motor del ventilador del radiador (relé del ventilador del radiador) |
| 31 | 7,5 | Sensor de nivel de aceite del motor;
Relé del ventilador del condensador del aire acondicionado (diodo A/C). |
| 32 | 10 | Faro derecho (luz de cruce) |
| 15 | Xenón: módulo HID derecho | |
| 33 | 15 | Relé de la bobina de encendido;
Bobinas de encendido. |
| 34 | 10 | Faro izquierdo (luz de cruce) |
| 10 | Xenón: faro izquierdo (luz de carretera) | |
| 35 | 7,5 | Actuador de la cerradura de la puerta del pasajero |
| 36 | 10 | Activador de la cerradura de la puerta del conductor |
| 37 | 30 | Unidad de control del modulador VSA |
| 38 | – | – |
| 39 | 15 | Sensor de posición del cigüeñal (CKP);
Sensor de posición del árbol de levas (CMP); Relé de control del sistema de control electrónico del acelerador (ETCS); Inyectores; Módulo de control del motor, grupo motriz – ECM/PCM (IGP); Relé principal PGM-FI n.º 1; Relé principal PGM-FI n.º 2 (bomba de combustible). |
| 40 | 10 | Calefacción del asiento del conductor;
Calefacción del asiento del pasajero. |
| 41 | – | – |
| 42 | 7,5 | Módulo de control del motor (MCM);
Relé MCM n.º 1; Relé MCM n.º 2. |
| 43 | 7,5 | Compresor del aire acondicionado (relé del embrague del compresor del aire acondicionado) |
| 44 | 7,5 | Relé del motor de arranque;
Módulo de control del grupo motriz – PCM (STS). |
| 45 | 7,5 | Relé del actuador de liberación del portón trasero;
Actuador de liberación del portón trasero. |
| 46 | – | – |
| 47 | 30 | Motor del ventilador del condensador del aire acondicionado
(relé del ventilador del condensador del aire acondicionado) |
| 48 | 10 | Faro izquierdo (luz de carretera) |
| 15 | Xenón: unidad HID izquierda | |
| 49 | 7,5 | Actuador de la cerradura de la puerta del pasajero |
| 50 | – | – |
| 51 | 10 | Faro derecho (luz de carretera) |
| 52 | 15 | Relé de control del sistema de control electrónico del acelerador (ETCS);
Módulo de control del motor, grupo motriz – ECM/PCM (IG1 ETCS). |
| 53 | 15 | Módulo de la unidad de potencia inteligente (IPU);
Ventilador (relé del módulo de control del motor (MCM) n.º 2); Módulo inversor del motor (MPI) (relé del módulo de control del motor (MCM) n.º 2). |
| 54 | – | – |
| 55 | 10 | Desempañador del espejo izquierdo;
Desempañador del espejo derecho. |
| 56 | 30 | Limpiaparabrisas delantero;
Unidad de control multiplex integrada (MICU). |
| 57 | 30 | Motor del ventilador (relé del motor del ventilador) |
| 58 | 30 | Unidad de control del modulador VSA |
| 59 | 30 | Sin desempañador de espejo eléctrico:
Desempañador de la ventana trasera; Desempañador de la ventana lateral; Condensador de reducción de ruido. |
| 40 | Desempañador de espejo eléctrico:
Desempañador de la ventana trasera; Desempañador de la ventana lateral; Condensador de reducción de ruido; Fusible: n.º 55 (10 A). |
|
| 60 | 50 | Encendido |
| Relés | ||
| R1 | Activador de ventanas | |
| R2 | Motor del ventilador | |
| R3 | Sensor de relación aire-combustible (A/F) | |
| R4 | Iluminación n.º 1 | |
| R5 | Bobina de encendido | |
| R6 | Principal PGM-FI 1 | |
| R7 | Control del sistema de control electrónico del acelerador (ETCS) | |
| R8 | Desempañador de la ventana trasera | |
| R9 | Iluminación n.º 2 | |
| R10 | Motor de arranque | |
| R11 | – | |
- Módulo de control del motor (MCM)
- Relé del módulo de control del motor (MCM) n.º 1
- Relé del módulo de control del motor (MCM) n.º 2
Compartimento del motor
- Caja de fusibles n.º 1
- Transmisión manual: módulo de control del motor (ECM)
Transmisión automática: módulo de control del grupo motriz (PCM) - Caja de fusibles n.º 2
- Unidad de control del modulador VSA
Caja de fusibles del compartimento del motor n.º 1
| N.º | Descripción | |
| R1 | Embrague del compresor del aire acondicionado | |
| R2 | – | |
| R3 | R4 | Principal PGM-FI n.º 2 (bomba de combustible) |
Caja de fusibles de relés del compartimento del motor n.º 2
| N.º | Descripción |
| R1 | Ventilador del condensador del aire acondicionado |
| R2 | Ventilador del radiador |
| R3 | – |

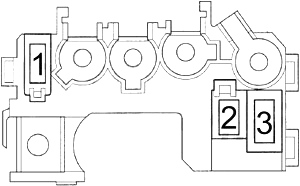

Caja de fusibles de los terminales de la batería
Estos fusibles no son objeto de mantenimiento; reemplace la caja de fusibles de la batería como una unidad.
| N.º | [A] | Descripción |
| 1 | 100 | Convertidor DC-DC;
Relé de iluminación n.º 1; Relé de iluminación n.º 2; Relé de alimentación de la ventana; Fusibles: n.º 1, 2, 3, 9, 17, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 39, 40, 42, 43, 45, 47, 48, 51, 52, 53, 57, 58, 59, 60 |
| 2 | 70 | Unidad de control electrónico de asistencia a la dirección (EPS) |
| 3 | 20 | Fusibles: 23, 24 |
