Honda Accord (1981-2019) – caja de fusibles
En este artículo, encontrará diagramas de la caja de fusibles del Honda Accord 1981-2019, obtendrá información sobre la ubicación de los paneles de fusibles dentro del automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Diagrama de fusibles y relés – Honda Accord
Aplica a vehículos fabricados en los años:
1985, 1986, 1987, 1988, 1989.
Fusibles en el habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | 15 | Luz indicadora de carga, regulador de voltaje, unidad de control del temporizador del ventilador de refrigeración, relé de corte de combustible, sensor de velocidad, relé principal PGM-FI, bomba de combustible, válvulas solenoides de dirección, unidad de control de emisiones, sensor de velocidad (cinturón de seguridad automático ’88-’89) |
| 2 | 10 | Indicador de seguridad, indicador de posición de la palanca de cambios, reloj e indicadores, tacómetro, luces de marcha atrás, relé e intermitentes, unidad de control integrada, luces de advertencia. Indicador de control de crucero, circuito de atenuación de luces, unidad de control de cinturones de seguridad automáticos, electroimán de bloqueo de la transmisión (’89) |
| 3 | 20 | Motores de limpiaparabrisas, motores de pulverizadores, relé intermitente de limpiaparabrisas, relé de techo solar, relé de elevalunas eléctrico |
| 4 | 7,5 | Control de crucero, luz indicadora de control de crucero |
| 5 | 10 | Relé desempañador de la luneta trasera, luz indicadora del desempañador de la luneta trasera, amplificador de dirección de la calefacción, motor del ventilador, embrague y relé del compresor del aire acondicionado, unidad de retardo del aire acondicionado, panel de control de la calefacción |
| 6 | 10 | Faro delantero derecho |
| 7 | 10 | Faro delantero izquierdo |
| 8 | 15 | Luz de carretera izquierda |
| 9 | 15 | Luz de carretera derecha |
| 10 | 7,5 | Luz de carretera derecha, luz indicadora de luces de carretera |
| 11 | 15 | Unidad de control de retracción de faros |
| 12 | 15 | Espejos retrovisores eléctricos, calentador EFE, relé del ventilador del radiador, temporizador del ventilador de refrigeración |
| 13 | 10 | Motor de antena eléctrica, radio estéreo/reproductor de casetes, amplificador de potencia (modelo SEi) |
| 14 | 15 | Luz del espejo de cortesía, iluminación de la matrícula, luces traseras, luces de posición laterales, unidad de control de brillo de la luz del salpicadero, iluminación del encendedor, luz del cenicero, unidad de control de retracción de faros (luz encendida), iluminación del salpicadero e interruptores |
| 15 | — | — |

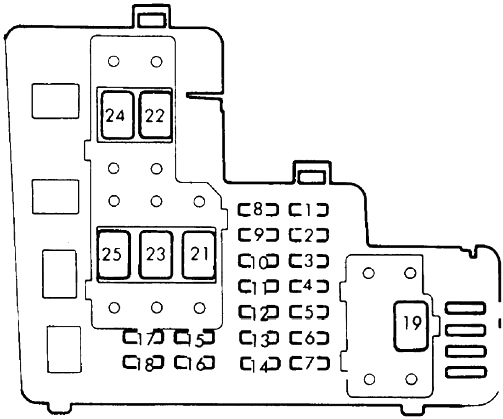

Fusibles en el compartimento del motor
| Número | Amperaje [A] | Descripción |
| 1 | 10 | Relé principal PGM-FI (+B), unidad de control de emisiones (+B) |
| 2 | 20 | Unidad de control/actuador de cerradura eléctrica |
| 3 | 30 | Relé de techo solar |
| 4 | 20 | Bocina, luces de freno, cinturones de seguridad automáticos (’88-’89), unidad de control de cerradura (’89), electroimán de bloqueo de llave (’89) |
| 5 | 10 | Unidad de control de retracción de faros (abajo), relé de retracción, interruptor de control de retracción |
| 6 | 15 | Motor de retracción de faro derecho |
| 7 | 15 | Motor de retracción de faro izquierdo |
| 8 | 10 | Alternador |
| 9 | 15 | Inyección de combustible: Motor del ventilador del radiador |
| 30 | Carburador: Motor del ventilador del radiador, motor del ventilador del condensador | |
| 10 | 10 | Luces de advertencia, relé de luces de advertencia, luces de posición laterales, unidad de control integrada (B+) |
| 11 | 10 | Alimentador |
| 12 | 15 | Inyección de combustible: Motor del ventilador del condensador |
| 13 | 15 | Encendedor de cigarrillos, luces de pasajeros, luz del maletero, luz del portón trasero, luz de cortesía, luz de encendido |
| 14 | 15 | Temporizador del ventilador de refrigeración (+B) |
| 15 | 15 | ’86-’87: Elevalunas eléctrico trasero izquierdo |
| 20 | ’88-’89: Elevalunas eléctrico trasero izquierdo | |
| 16 | 15 | ’86-’87: Elevalunas eléctrico trasero derecho |
| 20 | ’88-’89: Elevalunas eléctrico trasero derecho | |
| 17 | 15 | ’86-’87: Elevalunas eléctrico delantero izquierdo, unidad de control de elevalunas eléctrico |
| 20 | ’88-’89: Elevalunas eléctrico delantero izquierdo, unidad de control de elevalunas eléctrico | |
| 18 | 15 | ’86-’87: Elevalunas eléctrico delantero derecho |
| 20 | ’88-’89: Elevalunas eléctrico delantero derecho | |
| 19 | 40 | Interruptor de luces y atenuador, fusible (caja de fusibles del habitáculo): n.º 14, 11, 7, 6, 8 y 9 |
| 20 | — | — |
| 21 | 70 | Alternador, bobina de encendido, electroimán de arranque |
| 22 | 40 | Motor del ventilador |
| 23 | 30 | Desempañador de la luneta trasera |
| 24 | 30 | Calentador EFE |
Diagrama de fusibles y relés – Honda Accord
Aplica a vehículos fabricados en los años:
1990, 1991, 1992, 1993.

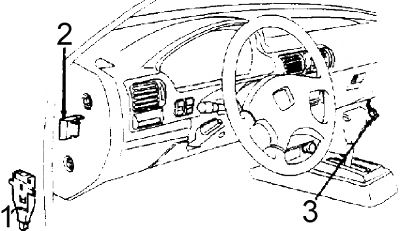

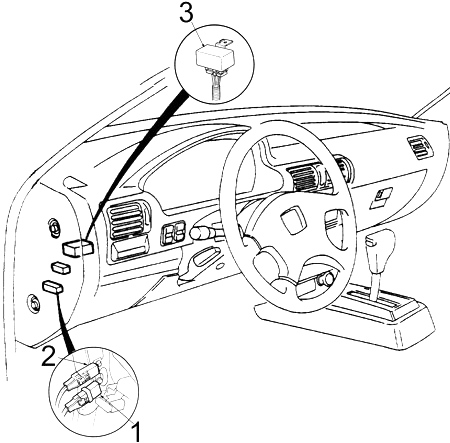

Habitáculo
- Caja de fusibles
- Módulo de control del ventilador del radiador/Temporizador del ventilador de refrigeración
- Conector de enlace de datos (DLC)

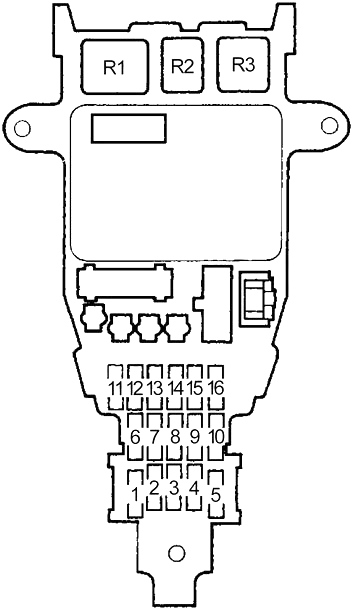

Caja de fusibles del habitáculo
| Número | Amperaje [A] | Descripción |
| 1 | — | — |
| 2 | 10 | Intermitentes y luces de advertencia/interruptores, posición de la palanca de cambios, bloqueo electromagnético de la transmisión, indicador de seguridad, luces de marcha atrás, luces de intermitentes/relé, reloj, cinturón de seguridad automático, unidad de control integrada |
| 3 | 15 | Relé principal y bomba de combustible PGM-FI, válvulas solenoides de control de emisiones, regulador de voltaje, unidad de temporización del ventilador de refrigeración, unidad de control de la transmisión automática, luz de advertencia de la batería, unidad eléctrica del sensor de carga (ELD), válvula solenoide de control de admisión de aire, unidad de control del soporte del motor, válvula solenoide de control del soporte del motor |
| 4 | 10 | ’92-’93: Unidad de sistema de retención suplementario (SRS) |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | Interruptor principal de control de crucero, unidad de control de control de crucero |
| 8 | 7,5 | ’90-’92: Relé y motor del techo solar |
| 10 | 93: relé y motor del techo solar, limpiaparabrisas trasero, espejos eléctricos | |
| 9 | 30 | Limpiaparabrisas/lavaparabrisas delantero, limpiaparabrisas intermitente |
| 10 | — | — |
| 11 | — | — |
| 12 | 7,5 | Relé del embrague del compresor del aire acondicionado |
| 13 | 7,5 | Unidad de temporización del ventilador de refrigeración, motor de control de calefacción ABS, motor de control de recirculación, panel de control de calefacción |
| 14 | 7,5 | Señal del motor de arranque (transmisión automática), intermitente |
| 15 | 7,5 | Relé de luces diurnas |
| 16 | 10 | Radio/reproductor estéreo, encendedor de cigarrillos |
| Relés | ||
| R1 | — | Intermitentes/luces de emergencia |
| R2 | — | Motor del ventilador |
| R3 | — | Desempañador de la luneta trasera |
| R4 | — | Techo solar |
| R5 | — | Bloqueo del techo solar |
- Relé de la bocina
- Relé del encendedor de cigarrillos
- Relé principal PGM-FI

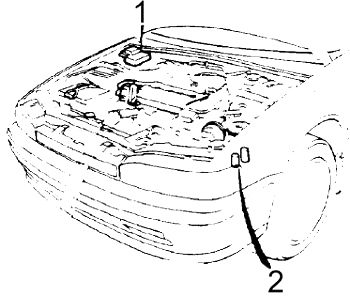

Compartimento del motor
- Caja de fusibles
- Soporte de relés

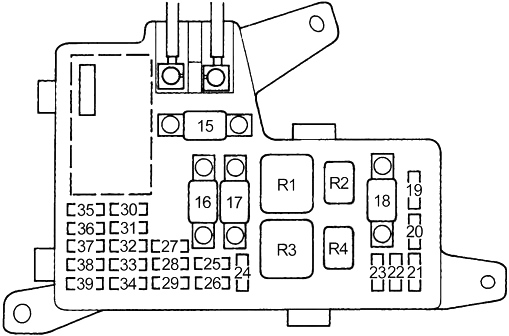

Caja de fusibles del compartimento del motor
| Número | Amperaje [A] | Descripción |
| 15 | 100 | ’90-’91: Batería, distribución de energía |
| 80 | ’92-’93: Batería, distribución de energía | |
| 16 | 40 | Sedán, Coupé: relé de la luneta trasera térmica |
| 30 | Wagon: Relé de la luneta trasera térmica | |
| 17 | 30 | Relé del motor del ventilador |
| 18 | 50 | Llave de encendido |
| 19 | 20 | Faros izquierdos |
| 20 | 20 | Faro derecho e intermitente |
| 21 | 15 | ’90-’91: Motor del ventilador del radiador |
| 20 | ’92-’93: Relé del ventilador de refrigeración | |
| 22 | 30 | ’90-’91: Unidad de control de cinturones de seguridad automáticos |
| 10 | 92-93: Luces diurnas | |
| 23 | 30 | ’90-’91: Unidad de control de cinturones de seguridad automáticos |
| 10 | ’93: Amplificador de potencia Bose | |
| 24 | 20 | Motor del elevalunas eléctrico trasero derecho |
| 25 | 20 | Motor del elevalunas eléctrico trasero izquierdo |
| 26 | 20 | Motor del elevalunas eléctrico delantero derecho |
| 27 | — | — |
| 28 | 20 | Motor e interruptor del elevalunas eléctrico delantero izquierdo |
| 29 | 20 | ’90-’91: Motor del techo solar |
| 30 | ’92-’93: Motor del techo solar | |
| 30 | 20 | Bocina y circuito de luces de freno, electroimán de bloqueo de llave |
| 31 | — | — |
| 32 | 20 | Unidad de control de cerradura eléctrica |
| 33 | 10 | Relé principal PGM-FI |
| 34 | 15 | Motor del ventilador del condensador del aire acondicionado, unidad de temporización del ventilador de refrigeración |
| 35 | 10 | Activa la señal y el circuito de luces de emergencia |
| 36 | — | — |
| 37 | 15 | Luz indicadora de llave de encendido, luz de bienvenida, luces de lectura, encendedor de cigarrillos, antena eléctrica, unidad de control integrada |
| 38 | 15 | Luces de posición laterales, luces traseras, compartimento de almacenamiento e iluminación de la matrícula, opción «C», iluminación del salpicadero y circuito de atenuación, iluminación del panel de control de la calefacción, interruptor del aire acondicionado e iluminación del espejo de cortesía, unidad de control integrada |
| 39 | 7,5 | ECU PGM-FI, unidad de control de la transmisión automática, reproductor de casetes estéreo/radio, reloj y cinturón de seguridad automático |
| Relés | ||
| R1 | Faro | |
| R2 | Alimentación de la ventana | |
| R3 | Resistencia | |
| R4 | Ventilador del radiador | |
Soporte de relés en el compartimento del motor
| Número | Relé |
| R1 | Embrague del compresor del aire acondicionado |
| R2 | Ventilador del condensador |
Honda Accord (1994-1997) – diagrama de la caja de fusibles
Año de fabricación: 1994, 1995, 1996, 1997.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Accord (1994-1997) es el fusible 36 en la caja de fusibles del compartimento del motor.

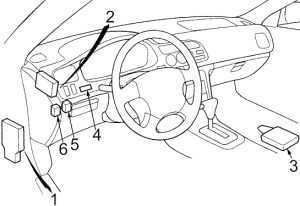

Habitáculo
- Caja de fusibles
- Control de crucero
- Cierre centralizado / unidad de control de seguridad
- Regulador de brillo de las luces
- Relé de bloqueo del techo
- Relé de apertura del techo

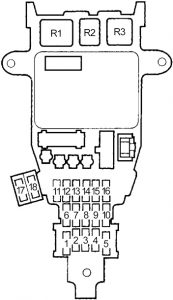

Caja de fusibles del habitáculo
| N.º | Amp [A] | Descripción |
| 1 | – | – |
| 2 | 10 | Grupo de cuentakilómetros; Luces de emergencia; Reloj; Sensor de velocidad del vehículo (VSS); Electroimán de bloqueo de la transmisión (A/T); Unidad de control integrada; Bloqueo de puertas sin llave; Unidad de control de seguridad. |
| 3 | 15 | Relé principal PGM-FI; Grupo del sistema de retención suplementario (SRS). |
| 4 | 10 | Unidad del sistema de retención suplementario (SRS) |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | Alternador; Módulo de control del sistema de propulsión (PCM); Detector de carga eléctrica (ELD); Módulo de control del ventilador del radiador; Sistema de control de crucero; Módulo de control de la transmisión (TCM – V6). |
| 8 | 10 | Station wagon: Motor del limpiaparabrisas trasero; Motor del lavaparabrisas trasero. |
| 9 | 30 | Motor del limpiaparabrisas delantero; Relé del limpiaparabrisas intermitente; Motor del lavaparabrisas delantero. |
| 10 | – | – |
| 11 | – | – |
| 12 | 7,5 | Controlador ABS; Unidad de control ABS; Relé del motor de la bomba ABS; Actuadores de espejos. |
| 13 | 7,5 | Motor de control de recirculación; Panel de control de calefacción; Luz indicadora del desempañador trasero; Motor de control de modo; Módulo de control del ventilador del radiador; Relé del embrague del compresor del aire acondicionado; Termostato del aire acondicionado; Relé del desempañador trasero; Relé del motor del ventilador. |
| 14 | 7,5 | |
| 15 | 7,5 | Unidad de control de luces diurnas |
| 16 | 10 | Relé del encendedor de cigarrillos |
| 17 | 7,5 | Bloqueo de puertas sin llave; Unidad de control de seguridad. |
| 18 | 7,5 | Relé de intermitentes, luces de advertencia |
| Relés | ||
| R1 | – | Intermitentes / peligro |
| R2 | – | Motor del ventilador |
| R3 | – | Desempañador trasero |

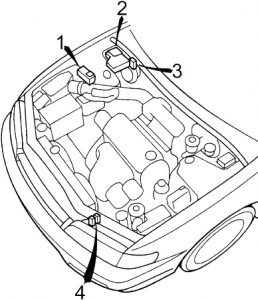

Compartimento del motor
- Caja de fusibles n.º 2
- Caja de fusibles n.º 1
- Soporte de relés n.º 1
- 2.2L: Soporte de relés n.º 2
Caja de fusibles del compartimento del motor n.º 1
| Número | Amp [A] | Descripción |
| 15 | 120 | 2.2L F22B1: Batería; Distribución de energía. |
| 100 | 2.7L C27A4 V6: a la batería; Distribución de energía. | |
| 80 | 2.2L F22B2: a la batería; Distribución de energía. | |
| 16 | 40 | Sedán, Coupé: Desempañador trasero, condensador de ruido |
| 30 | Station wagon: Desempañador trasero, condensador de ruido | |
| 17 | 40 | Motor del ventilador |
| 18 | 50 | Interruptor de encendido (BAT) |
| 19 | 20 | Faro izquierdo; Unidad de control de luces diurnas. |
| 20 | 20 | Faro derecho; Unidad de control de luces diurnas |
| 21 | 20 | Motor del ventilador del radiador |
| 22 | – | – |
| 23 | 10 | Unidad de control de luces diurnas |
| 24 | 20 | Motor del elevalunas trasero derecho alimentado |
| 25 | 20 | Motor del elevalunas trasero izquierdo alimentado |
| 26 | 20 | Motor del elevalunas delantero del pasajero |
| 27 | 20 | Motores del asiento del conductor ajustables eléctricamente (motor del asiento del conductor ajustable eléctricamente, motor del asiento trasero del conductor elevado) |
| 28 | 20 | Motor del elevalunas del conductor; Unidad de control del elevalunas eléctrico. |
| 29 | 30 | Motor del techo solar |
| 30 | 20 | Bocina; Luces de freno; Electroimán de bloqueo de llave (A/T). |
| 31 | 20 | Motor del asiento del conductor ajustable eléctricamente (motor del asiento del conductor ajustable eléctricamente hacia arriba, motor del asiento del conductor ajustable eléctricamente). |
| 32 | 15 | Faros antiniebla; Intermitente; Luces traseras; Iluminación de la matrícula. |
| 33 | 15 | Relé principal PGM-FI |
| 20 | ’97 – EX (EE. UU.), EXR (Ca): Relé principal PGM-FI. | |
| 34 | 15 | 2.2L: Módulo de control del ventilador del radiador; Relé del ventilador del condensador; Relé del embrague del compresor del aire acondicionado. |
| 20 | 2.7L: Módulo de control del ventilador del radiador; Relé del ventilador del condensador; Relé del embrague del compresor del aire acondicionado. | |
| 35 | 15 | Sedán, Coupé: Intermitente; Relé de luces de advertencia. |
| 10 | Station wagon: Intermitente; Relé de luces de advertencia. | |
| 36 | 15 | Encendedor de cigarrillos; Radio estéreo; Reproductor de casetes. |
| 37 | 7,5 | Unidad de control integrada; Motor de antena eléctrica; Iluminación del maletero; Iluminación interior; Iluminación del techo; Iluminación del mapa. |
| 38 | 20 | Unidad de control de bloqueo de puertas sin llave, alimentada; Unidad de control de bloqueo sin llave, módulo de seguridad. |
| 39 | 7,5 | Módulo de control del motor, sistema de propulsión (ECM/PCM); Reloj; Radio estéreo; Reproductor de casetes; Módulo de control de la transmisión (TCM). |
| Relés | ||
| R1 | Faro | |
| R2 | Activador de ventanas | |
| R3 | Resistencia | |
| R4 | Ventilador del radiador | |
Caja de fusibles del compartimento del motor n.º 2
| N.º | Amp [A] | Descripción |
| 41 | 40 | Relé del motor ABS |
| 42 | 10 | Unidad de control ABS |
| 43 | 20 | Solenoides ABS delanteros |
| 44 | 15 | Electroimán ABS trasero; Unidad de control ABS. |
| 45 | – | – |
| Relés | ||
| R1 | Motor de la bomba ABS | |
Soporte de relés en el compartimento del motor n.º 1
| Número | Relé |
| R1 | 2.7L V6: Embrague del compresor del aire acondicionado |
| R2 | Limpiaparabrisas (intermitente) |
| R3 | 2.7L V6: Ventilador del condensador |
Soporte de relés en el compartimento del motor n.º 2 (solo 2.2 l)
| N.º | Relé |
| R1 | Interruptor del compresor del aire acondicionado |
| R2 | Ventilador del condensador |
Honda Accord (1998-2003) – diagrama de fusibles
Año de fabricación: 1998, 1999, 2000, 2001, 2002, 2003.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Accord (1998-2003) es el fusible 9 en el panel de fusibles del lado del pasajero.

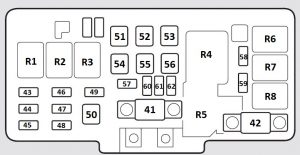

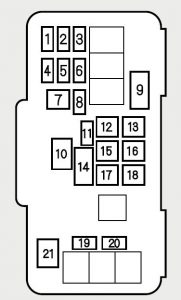

Compartimento del motor
El panel de fusibles debajo del capó se encuentra en la parte trasera del compartimento del motor, en el lado del pasajero.
| Número | Amp [A] | Descripción |
| R1 | – | Relé del faro – derecho |
| R2 | – | Relé de los faros – izquierdo |
| R3 | – | Relé de la bocina |
| R4 | – | Relé del ventilador de la calefacción |
| R5 | – | – |
| R6 | – | Relé del motor del ventilador del condensador del aire acondicionado |
| R7 | – | Relé del motor del ventilador del líquido refrigerante del motor |
| R8 | – | Relé del embrague del compresor del aire acondicionado |
| F41 | 100 | Batería |
| F42 | 50 | Encendido |
| F43 | 20 | Luz de los faros de cruce;
Lavado de faros; Faro derecho. |
| F44 | 7,5 | Relé de los faros de cruce (con luces diurnas) |
| F45 | 20 | Ajuste de faros (con faros de gas);
Luz de los faros de cruce; Faro izquierdo. |
| F46 | 15 | Conector de datos (DLC);
Control del motor. |
| F47 | 15 | Sistema de advertencia de bocina;
Sistema antibloqueo (ABS); Control de crucero; Control del motor; Bocina; Bloqueo de encendido electromagnético (AT); Iluminación del interruptor de encendido; Luces de freno. |
| F48 | 20 | Sistema antibloqueo (ABS) |
| F49 | 10 | Indicadores / amplificadores de advertencia |
| F50 | 40 | Sistema antibloqueo (ABS) |
| F51 | 40 | Panel de fusibles / placa de relés-consola 2;
Motor de elevalunas eléctrico. |
| F52 | 30 | Panel de fusibles / placa de relés-consola 2 |
| F53 | 30 | Luneta trasera térmica |
| F54 | 40 | Panel de fusibles / placa de relés-consola 2 |
| F55 | 30 | Panel de fusibles / placa de relés-consola 2 |
| F56 | 40 | Motor del ventilador de la calefacción |
| F57 | 20 | Motor del ventilador del líquido refrigerante |
| F58 | 20 | Embrague del compresor del aire acondicionado;
Motor del ventilador del condensador del aire acondicionado. |
| F59 | 15 | Luces diurnas;
Iluminación de instrumentos; Iluminación de la matrícula; Luces laterales, traseras. |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
PANEL DE FUSIBLES EN EL HABITÁCULO
EL PANEL DE FUSIBLES INTERIOR SE ENCUENTRA A AMBOS LADOS DEL SALPICADERO. PARA ABRIR EL PANEL DE FUSIBLES INTERIOR, ABRA LA PUERTA DEL COCHE.
SECCIÓN DEL CONDUCTOR
| Número | Amp [A] | Descripción |
| 1 | – | Relé de intermitentes;
Relé de luces de emergencia. |
| 2 | – | Relé de luces de marcha atrás |
| 3 | – | Relé de arranque |
| 4 | – | Módulo de control multifunción 1 |
| F1 | 15 | Airbag, control del motor |
| F2 | 10 | Airbag |
| F3 | 7,5 | Motor del ventilador del condensador del aire acondicionado;
Motor del ventilador del líquido refrigerante del motor; Calefacción / aire acondicionado (AC). |
| F4 | 7,5 | Espejos eléctricos;
Asientos calefactables. |
| F5 | 10 | Sistema antibloqueo (ABS) |
| 7,5 | Luz diurna IG2 | |
| F6 | 15 | Alternador;
Control del motor; Electroimán de control del soporte del motor; Control de crucero. |
| F7 | 7,5 | Ajuste de faros;
Techo solar; Módulo de control multifunción 1; Sistema de limpiaparabrisas y lavaparabrisas trasero. |
| F8 | 7,5 | Sistema de navegación;
Electroimán de bloqueo de la posición de estacionamiento de la transmisión; Módulo de control multifunción 1 (AT); ACC. |
| F9 | 7,5 | Cierre centralizado;
Reloj; Salpicadero; Módulo de control multifunción 1; Luces de marcha atrás (MT). |
| F10 | 7,5 | Intermitentes / amplificadores de advertencia;
Intermitentes. |
| F11 | 7,5 | Bobina de encendido |
| F12 | 30 | Módulo de control multifunción;
Limpiaparabrisas delanteros. |
| F13 | 7,5 | Control del motor (excepto 1.6) |
Sección del pasajero

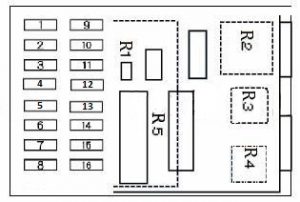

Identificación del tipo de diagrama de la caja de fusibles n.º 1
| Número | Amp [A] | Descripción |
| 1 | 30 A | Techo solar |
| 2 | 20 A | Respaldo del asiento eléctrico |
| 3 | 20 A | Asistente de inclinación del asiento |
| 4 | 20 A | Asiento deslizante del conductor |
| 5 | 20 A | Asistente de dirección del asiento asistido |
| 6 | 10 A | Luces diurnas* |
| 7 | 20 A | Elevalunas trasero izquierdo alimentado |
| 8 | 20 A | Elevalunas delantero derecho alimentado |
| 9 | 20 A | Radio;
Encendedor de cigarrillos |
| 10 | 10 A | Luces pequeñas |
| 11 | 7,5 A | Iluminación interior;
Luces ambientales. |
| 12 | 20 A | Cierre centralizado eléctrico |
| 13 | 7,5 A | Reloj |
| 14 | 7,5 A | Control del motor ABS |
| 15 | 20 A | Elevalunas delantero izquierdo alimentado |
| 16 | 20 A | Elevalunas trasero derecho alimentado |
| R1 | – | Diodo AC |
| R2 | – | Relé de la luneta trasera térmica |
| R3 | – | Relé del encendedor de cigarrillos |
| R4 | – | Relé de control de ventanas |
| R5 | – | Módulo de control multifunción 2 |

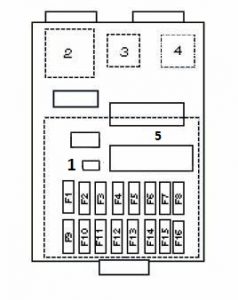

Identificación del tipo de caja de fusibles n.º 2
| Número | Amp [A] | Descripción |
| 1 | – | Diodo |
| 2 | – | Relé de la luneta trasera térmica |
| 3 | – | Relé del encendedor de cigarrillos |
| 4 | – | Relé de control de ventanas |
| 5 | – | Módulo de control multifunción 2 |
| F1 | 20 | Elevalunas eléctricos |
| F2 | 20 | Asientos eléctricos |
| F3 | 30 | Dispositivos de pulverización de faros |
| F4 | 20 | Asientos eléctricos |
| F5 | 20 | Faros antiniebla;
Módulo de control multifunción 2. |
| F6 | 7,5 | 1.6:
Unidad de control del motor (ECM) |
| F7 | 20 | Motor del elevalunas eléctrico, trasero izquierdo |
| F8 | 20 | Motor del elevalunas eléctrico, delantero derecho |
| F9 | 15 | Sistema de audio;
Encendedor de cigarrillos. |
| F10 | 20 | Amplificador de salida de la unidad de audio |
| F11 | 7,5 | Antena eléctrica;
Iluminación interior. |
| F12 | 20 | Cierre centralizado;
Unidad de control multifunción 2. |
| F13 | 7,5 | Unidad de control del motor (ECM);
Reloj; Calefacción / aire acondicionado (AC); Luz indicadora del inmovilizador; Unidad de control multifunción 2; Sistema de navegación. |
| F14 | 20 | Asientos calefactables |
| F15 | 30 | Techo solar |
| F 16 | 20 | Motor del elevalunas eléctrico, trasero derecho |
Honda Accord (2001) – diagrama de la caja de fusibles
Año de fabricación: 2001.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Accord (2001) es el fusible 9 en la caja de fusibles del lado del pasajero.
Bloque de fusibles (compartimento del motor)
| N.º | Amp [A] | Descripción |
| 1 | 20 | Faro izquierdo |
| 2 | (7,5) | Relé con atenuador |
| 3 | 20 | Faro derecho principal |
| 4 | 20 | ABS F/S |
| 5 | 20 | Frenos |
| 6 | 15 | ACG |
| 7 | 30 | Motor ABS |
| 8 | 15 | Luces de advertencia |
| 9 | – | Fusible de repuesto |
| 10 | 100 | Batería |
| 11 | 20 | Ventilador de refrigeración |
| 12 | 40 | Reserva, ACC |
| 13 | 40 | Motor del elevalunas eléctrico |
| 14 | – | Fusible de repuesto |
| 15 | 40 | Asiento eléctrico |
| 16 | 20 | BSC |
| 17 | 40 | Motor del calentador |
| 18 | 40 | Desempañador de la luneta trasera |
| 19 | 20 | Asiento calefactable |
| 20 | 20 | Ventilador del condensador |
| 21 | 50 | IG1 Principal |
Panel de fusibles (lado del conductor)
| Número | Amp [A] | Descripción |
| 1 | 15 | Bomba de combustible IG1 |
| 2 | 10 | IG1 SRS |
| 3 | 7,5 | IG2 HAC |
| 4 | 7,5 | Espejo R/C |
| 5 | 7,5 | Luz diurna IG2 * |
| 6 | 15 | ECU (ECM/PCM); Control de crucero. |
| 7 | 7,5 | Techo solar IG1 |
| 8 | 7,5 | ACC |
| 9 | 7,5 | Salpicadero; Luces de marcha atrás |
| 10 | 7,5 | Intermitentes IG1 |
| 11 | 15 | Bobina IG1 |
| 12 | 30 | Intermitente IG1 |
| 13 | 7,5 | STS |
| * En modelos canadienses | ||
PANEL DE FUSIBLES (lado del pasajero)
| N.º | Amp [A] | Descripción |
| 1 | 30 | Techo solar |
| 2 | 20 | Respaldo del asiento eléctrico |
| 3 | 20 | Asistente de inclinación del asiento |
| 4 | 20 | Asiento deslizante del conductor |
| 5 | 20 | Asistente de dirección del asiento |
| 6 | 10 | Luces diurnas* |
| 7 | 20 | Elevalunas trasero izquierdo alimentado |
| 8 | 20 | Elevalunas delantero derecho alimentado |
| 9 | 20 | Radio; Encendedor de cigarrillos. |
| 10 | 10 | Luces pequeñas |
| 11 | 7,5 | Iluminación interior; Luces con puertas abiertas |
| 12 | 20 | Cierre centralizado eléctrico |
| 13 | 7,5 | Reloj |
| 14 | 7,5 | Control del motor ABS |
| 15 | 20 | Elevalunas delantero izquierdo alimentado |
| 16 | 20 | Elevalunas trasero derecho alimentado |
| * En modelos canadienses | ||
Honda Accord (2003-2007) – diagrama de fusibles del compartimento del motor
Año de fabricación: 2003, 2004, 2005, 2006, 2007.
El fusible del encendedor de cigarrillos (toma de corriente) en el Honda Accord (2003-2007) es el fusible 9 en la caja de fusibles del habitáculo.

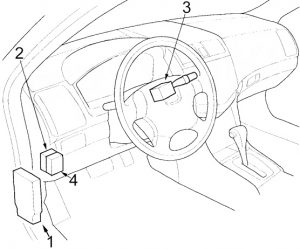

Habitáculo
- Caja de fusibles
- Unidad de control de luces diurnas
- Grupo de control del interruptor combinado
- 03-05: Unidad de control de control de crucero

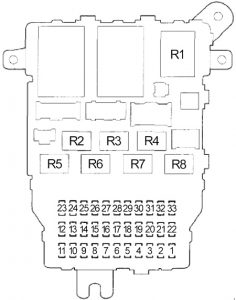

Caja de fusibles del habitáculo
| N.º | Amp [A] | Descripción |
| 1 | 15 | Módulo de control del actuador del cuerpo del faro |
| 2 | 15 | Relé de la bobina de encendido (IG); Bobinas de encendido |
| 3 | 10 | Relé de luces diurnas |
| 4 | 15 | Sensor de relación aire-combustible; Sensores de oxígeno secundarios calentados (3.0L). |
| 5 | 10 | Unidad de audio; Receptor XM (’04 -’07). |
| 6 | 7.5 | Iluminación ambiental; Iluminación del techo; Iluminación interior; Iluminación del mapa; Iluminación del maletero; Iluminación del espejo de cortesía; Bomba de agua eléctrica (híbrido). |
| 7 | 10 | Unidad de control del interruptor combinado; Unidad de control multiplex de puertas; Módulo de control del medidor; Receptor de la unidad de control del inmovilizador; Unidad de visualización de navegación; Unidad de navegación; Unidad de control multiplex integrada (MICU). |
| 8 | 20 | Válvula solenoide del abridor del maletero; Unidad de control multiplex integrada (MICU). |
| 9 | 15 | 2.4L y 3.0L: Toma de corriente auxiliar delantera; Toma de corriente auxiliar trasera. |
| 20 | Híbrido: Toma de corriente auxiliar delantera. | |
| 10 | 7.5 | Unidad sensora de peso del pasajero delantero (’04 -’05); Unidad de detección de ocupantes (OPDS/ODS); Unidad del sistema de seguridad suplementario (SRS). |
| 11 | 30 | Motor del limpiaparabrisas delantero |
| 12 | – | – |
| 13 | 20 | Motor de inclinación del asiento del pasajero delantero |
| 14 | 20 | Motor del asiento del conductor eléctrico; Motor de elevación delantera; Motor de actualización del asiento del conductor. |
| 15 | 20 | Luz indicadora de calefacción de asientos; Interruptores de calefacción de asientos. |
| 16 | 20 | Motor de inclinación del asiento del conductor eléctrico; Motor de actualización trasera. |
| 17 | 20 | Motor del asiento del pasajero lateral eléctrico |
| 18 | 15 | 2.4L: Alternador; Sensor de posición del árbol de levas (CMP) A; Control de crucero; Sensor de carga eléctrica (ELD); Válvula solenoide de control del soporte del motor; Válvula solenoide de cierre del sistema de evaporación de combustible (EVAP); Válvula solenoide de cierre del sistema de evaporación de combustible (EVAP); Válvula solenoide de cierre del sistema de evaporación de combustible; Sensor de flujo de aire; Sensor de oxígeno calentado suplementario |
| 15 | 3.0L: Alternador; Grupo sensor de carga eléctrica (ELD); Válvula solenoide montada en el motor; Válvula solenoide de cierre del sistema de escape (EVAP); Válvula solenoide de cierre del sistema de escape; Sensor de oxígeno calentado suplementario; Módulo de control del grupo motopropulsor (PCM). | |
| 15 | Híbrido: Módulo de control de modulación ABS/TCS (’05); Módulo de control de modulación VSA (’06 -’07); Módulo de control activo del soporte del motor (ACM); Relé ACM; Sensor de relación aire-combustible (A/F); Alternador; Grupo detector de carga eléctrica (ELD); Válvula solenoide montada en el motor; Unidad de control de la bomba de aceite auxiliar de la transmisión (ATFP); Válvula de purga de vapores de combustible (EVAP); Interruptor de ralentí; Sensor de oxígeno calentado suplementario; Módulo de control del sistema de propulsión (PCM); Módulo de control del motor (MCM). | |
| 19 | 15 | Módulo de control del motor, grupo motopropulsor (ECM/PCM); Módulo de control del inmovilizador-receptor; Bomba de combustible; Relé principal PGM-FI n.º 2. |
| 20 | 7.5 | Motor del lavaparabrisas delantero |
| 21 | 7.5 | Iluminación de marcha atrás; Unidad de control del interruptor combinado; Unidad de control multiplex de puertas; Indicador del interruptor de la ventana del pasajero; Unidad de control multiplex integrada (MICU); Módulo de control del medidor; Módulo de control del relé; Unidad de navegación; Indicador de desactivación del airbag del pasajero (’04 – ’06); Bloqueo electromagnético de la transmisión (A/T); Unidad de control de la dirección asistida eléctrica (EPS) (híbrido). |
| 22 | 10 | Unidad del sistema de seguridad suplementario (SRS) |
| 23 | 7.5 | Relé del sensor de relación aire-combustible (A/F); Unidad de control del motor, grupo motopropulsor (ECM/PCM); Unidad de control del ventilador del radiador (3.0L). |
| 24 | 20 | Motor del elevalunas trasero izquierdo |
| 25 | 20 | Motor del elevalunas trasero derecho alimentado |
| 26 | 20 | Motor del elevalunas delantero del pasajero |
| 27 | 20 | Motor del elevalunas del conductor |
| 28 | 20 | Motor del techo solar; Unidad de control del techo solar (Coupé); Relé de apertura y cierre del techo solar (Sedán). |
| 29 | 7.5 | Híbrido: Controlador del compresor A/C |
| 30 | 7.5 | Relé de encendido del compresor del aire acondicionado; Módulo de visualización de audio-HVAC; Relé del motor del ventilador; Relé del ventilador del condensador; Calentadores de espejos (Canadá); Actuador del espejo; Relé del ventilador del radiador; Motor de control de recirculación; Relé de calefacción de asientos. |
| 31 | – | – |
| 32 | 7.5 | Relé de la toma de corriente auxiliar; Unidad de audio; Pantalla de navegación; Unidad de navegación; Unidad de control de ruido activo. |
| 33 | – | – |
| Soportes de fusibles | ||
| 51 | 7.5 | Híbrido: Arranque; Unidad de control del grupo motopropulsor (PCM). |
| 52 | 20 | Híbrido: Toma de corriente auxiliar trasera. |
| 53 | 10 | Híbrido: Relé de la unidad de control del motor (MCM) n.º 2. |
| 54 | 15 | Híbrido: Relé de control del sistema de gestión activa del soporte del motor (ACM) |
| Relés | ||
| R1 | Intermitentes; Luces de emergencia. | |
| R2 | Bobina de encendido | |
| R3 | Principal PGM-FI n.º 1 | |
| R4 | Toma de corriente auxiliar | |
| R5 | Principal PGM-FI n.º 2 (bomba de combustible) | |
| R6 | Actuador de ventanas | |
| R7 | Sensor de relación aire-combustible (A/F) | |
| R8 | Arranque | |
- Relé del módulo de control del actuador del cuerpo del carburador
- Relé de calefacción de asientos
- Híbrido: relé de la toma de corriente auxiliar trasera
- Híbrido: Relé del sistema de gestión activa del soporte del motor (ACM)
- Híbrido: Sistema de dirección asistida eléctrica (EPS) Unidad de control 2.4L (’06 -’07), 3.0L: módulo de control del actuador del cuerpo del carburador
- Módulo de control del motor / grupo motopropulsor (ECM / PCM)
- Unidad del sistema de seguridad suplementario (SRS)
Sedán
Coupé
- Sedán: relé de apertura del techo solar
- Sedán: relé de cierre del techo solar
- Híbrido: relé del módulo de control del motor (MCM) n.º 1
- Híbrido: relé del módulo de control del motor (MCM) n.º 2
- excepto Híbrido: Receptor XM
- Híbrido: módulo de control del motor (MCM)
excepto híbrido: unidad de navegación - Híbrido: unidad de control de la bomba de combustible
- Coupé: unidad de control de apertura del techo solar
Compartimento del motor
- Compartimento de relés n.º 2
- Unidad de control del modulador ABS/TCS o VSA
- Compartimento de relés n.º 1
- Caja de fusibles
Caja de fusibles del compartimento del motor
| N.º | Amp [A] | Descripción |
| 1 | 10 | Faro izquierdo (faros con luz de cruce) |
| 2 | 30 | Luneta trasera térmica; Módulo de control de relés. |
| 3 | 10 | Faro izquierdo (faros con luz de carretera) |
| 4 | 15 | Iluminación del módulo de visualización Audio-HVAC; Iluminación de la consola de posición de la transmisión A/T; Luces de posición delanteras; Luz de la guantera; Luz del interruptor de luces de emergencia; Iluminación de la matrícula; Luz del interruptor del techo solar; Unidad de navegación; Módulo de control de relés; Iluminación de los interruptores de calefacción de asientos; Luces traseras; Interruptor de luces TCS (’03 -’05); Interruptor de luces VSA (’06 -’07). |
| 5 | 10 | Faro derecho (faros con luz de carretera) |
| 6 | 10 | Faro derecho (faro con luz de cruce) |
| 7 | 7.5 | Luz de marcha atrás; Módulo de control de relés. |
| 8 | 15 | Sensor de posición del árbol de levas (CMP) B; Sensor de posición del cigüeñal (CKP); Módulo de control del motor, grupo motopropulsor (ECM/PCM); Válvula de control de aire de ralentí (IAC); Inyectores; Caudalímetro de masa de aire; Relé principal PGM-FI; Conector de enlace de datos (DLC); Relé del módulo de control del actuador del cuerpo del acelerador. |
| 9 | 20 | Motor del ventilador del condensador; Relé del ventilador del condensador. |
| 10 | – | – |
| 11 | 20 | 2.4L: Motor del ventilador del radiador; Relé del ventilador del radiador. |
| 30 | 3.0L, híbrido: Motor del ventilador del radiador; Relé del ventilador del radiador. | |
| 12 | 7.5 | Embrague del compresor del aire acondicionado; Relé del embrague del compresor del aire acondicionado. |
| 13 | 20 | Módulo de control del modulador ABS/TCS (’03 -’05); Módulo de control del modulador VSA (’06 -’07); Luces de freno; Módulo de control del motor, grupo motopropulsor (ECM/PCM); Luz de freno de la columna superior; Luz de encendido; Unidad de control multiplex integrada (MICU); Bocina. |
| 14 | 40 | Amplificador de antena AM/FM; Bobina del calentador de la luneta trasera; Calentador de la luneta trasera; Relé del calentador de la luneta trasera. |
| 15 | 40 | Fusible (caja de fusibles del habitáculo): n.º 5, 6, 7, 8, 9; Fusible (caja de fusibles del compartimento del motor): n.º 7. |
| 16 | 15 | Relé de intermitentes y luces de emergencia |
| 17 | 30 | Unidad de control del modulador ABS/TCS o VSA |
| 18 | 20 | 03-05: Módulo de control ABS/TCS |
| 40 | 06-07: Módulo de control VSA | |
| 19 | 40 | Fusible (caja de fusibles del habitáculo): n.º 1, 2, 3, 4 |
| 20 | 40 | Fusible (caja de fusibles del habitáculo): n.º 12, 14, 15, 16, 17 |
| 21 | 40 | Motor del ventilador; Relé del motor del ventilador. |
| 22 | 100 | 2.4L y 3.0L: Batería; Distribución de energía. |
| 120 | Híbrido: Batería; Distribución de energía. | |
| 70 | Híbrido: Unidad de control de la dirección asistida eléctrica (EPS) | |
| 23 | 50 | Llave de arranque |
| 50 | Relé de control de ventanas. Fusible (caja de fusibles del habitáculo): n.º 24, 25, 26, 27, 28 | |
| Relés | ||
| R1 | Ventilador del radiador | |
| R2 | Ventilador del condensador del aire acondicionado | |
| R3 | Luneta trasera térmica | |
| R4 | Embrague del compresor del aire acondicionado | |
| R5 | Motor del ventilador | |
Acerca del Honda Accord (1981-2019)
El Honda Accord es uno de los modelos más conocidos del fabricante de automóviles japonés Honda, producido desde 1981. Este modelo es conocido por su fiabilidad, confort y rendimiento. A lo largo de los años de producción, el Accord ha pasado por varias generaciones y modernizaciones, ofreciendo diversas variantes de carrocería, incluyendo sedanes, coupés y familiares. El Honda Accord ha estado equipado con una variedad de motores, desde unidades de cuatro cilindros de bajo consumo hasta motores de seis cilindros más potentes, que proporcionaban un excelente equilibrio entre rendimiento y economía. Este modelo se ha vuelto popular no solo entre los conductores habituales, sino también entre los entusiastas del automóvil que aprecian sus características de conducción y su sofisticación técnica.
Diagrama de la caja de fusibles del Honda Accord
Esta página muestra el diagrama de la caja de fusibles para los modelos Honda Accord de 1981 a 2019. La caja de fusibles en estos vehículos suele estar ubicada debajo del salpicadero en el lado del conductor o en el compartimento del motor. Nuestros diagramas muestran los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave del sistema eléctrico del vehículo y comprender correctamente su diagrama puede ayudar a resolver problemas con los dispositivos eléctricos del coche.
