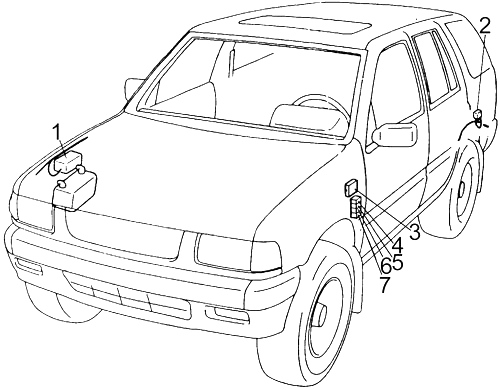

En este artículo encontrará diagramas de la caja de fusibles del Honda Passport 1993-2002, obtendrá información sobre la ubicación de los paneles de fusibles en el automóvil y aprenderá la asignación de cada fusible (diseño de fusibles).
Luces traseras y luces laterales, luces de estacionamiento, iluminación de la matrícula, iluminación de instrumentos
2
10
Luz de freno, computadora ECT (4WD A/T)
3
10
Iluminación interior, luz del maletero, dispositivo de advertencia del cinturón de seguridad (señal acústica), controlador ECM (2,6 l)
4
25
Desempañador de la ventana trasera, cerraduras eléctricas de las puertas, apertura de la ventana trasera
5
10
3,2L: Módulo de control de la transmisión automática (TCM), luces de marcha atrás
20
2,6L: Bomba de combustible, sistema de inyección de combustible
6
15
Limpiaparabrisas y limpiaparabrisas delantero, desempañadores de espejos
7
10
Indicadores, intermitentes, elevalunas eléctricos (3,2 l), sensor de velocidad del vehículo (VSS) (3,2 l), desempañador de la ventana trasera (2,6 l)
8
10
Sistema de carga, luces de marcha atrás, sistema de inyección de combustible, control de crucero (3,2 l), luces de freno (3,2 l)
9
15
Bobina de encendido
10
10
Limpiaparabrisas/rociador trasero
11
10
3.2L: Sistema de arranque
10
2,6L: Motor de arranque, módulo de control del motor (ECM)
12
15
Encendedor de cigarrillos, radio, espejos eléctricos
13
20
Control ABS de la rueda trasera
14
—
—
15
—
—
16
—
—
17
—
—
Interruptor de circuito
18
30
Elevalunas eléctrico

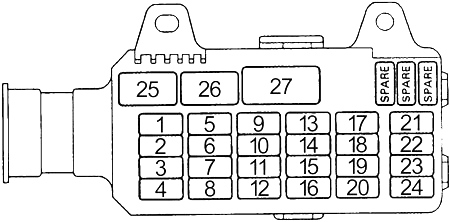

Caja de fusibles del habitáculo (‘95,5-’97)
Número
Amperaje [A]
Descripción
1
10
Motor de arranque
2
20
’95: Bomba de combustible
3
15
Generador, ECM, VSV EGR (3,2 l), VSV del canister (3,2 l), controlador de intermitentes (3,2 l), controles del compresor del aire acondicionado (’96)
4
15
Bobina de arranque (2,6L), encendido electrónico (3,2L), interruptor de encendido (2,6L)
5
15
Luz trasera, iluminación, controlador de iluminación
6
15
Sistema de seguridad
7
15
Instrumento de medición, relé del desempañador de la ventana trasera, sensor de velocidad del vehículo, cinturón de seguridad – señal acústica de recordatorio de llave y luz, indicador de velocidad, controlador de bloqueo de la transmisión
8
15
Sistema de seguridad
9
10
Iluminación del compartimento de almacenamiento, iluminación de cortesía, iluminación de la cúpula, iluminación del mapa, cinturón de seguridad – sonido de recordatorio de botones y luces, sonido
Control de crucero, sistema de cambio de marchas sobre la marcha
13
15
Luces de freno, luz de freno alta, control de crucero, controlador ABS de la rueda trasera, TCM de la transmisión automática (3,2 l), bloqueo de la transmisión y controlador de intermitentes (3,2 l)
Iluminación de la luz de marcha atrás, intermitente, intermitente, control de crucero (A/T) Relé de la ventana eléctrica, calefacción de los espejos
16
10
Desagüe/rociador trasero
17
15
Desempañador de la ventana trasera, actuador de la puerta, interruptor de desempañado, sistema de seguridad
18
15
Desempañador de la ventana trasera, actuador de la puerta, interruptor de desempañado, sistema de seguridad
19
15
Audio, alimentación del espejo
20
15
Encendedor
21
10
SRS 1 (airbag) – luz de advertencia
22
10
SRS 2 (airbag) – Inflador (conductor y pasajero)
23
20
Controlador ABS trasero
24
10
ABS
Diodo
25
—
Iluminación de la cúpula
26
—
Iluminación de cortesía
Interruptor de circuito
27
30
Elevalunas eléctrico

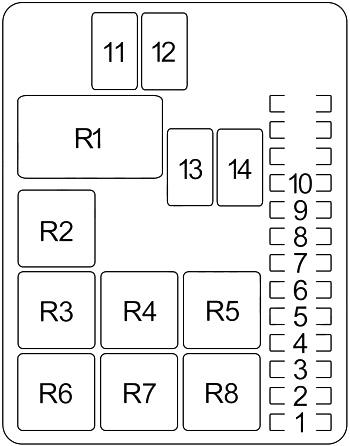

Caja de fusibles del compartimento del motor (’93-‘95,5)
Número
Amperaje [A]
Descripción
1
15
2,6 l: ECM, sistema de inyección de combustible
10
3.2L: sensor de oxígeno calentado, sistema de inyección de combustible
2
20
2,6L: Bomba de combustible
15
3.2L: Bomba de combustible
3
15
Intermitentes, luces de emergencia
4
10
Bocina, cerraduras de las puertas
5
10
Sistema de carga, luz de carga
6
10
2,6 l: sensor de oxígeno calentado, sistema de inyección de combustible
10
3.2L: Sistema de bloqueo A/T
7
20
Control del ventilador del calentador/aire acondicionado
8
10
Control del compresor del aire acondicionado
9
10
Faro derecho
10
10
Faro izquierdo
11
30
Principal n.º 2
12
30
A/T: Ventilador del condensador
13
30
3.2L: Módulo de control del motor (ECM)
14
60
Principal n.º 1
Relé
R1
Trasero
R2
Motor de arranque
R3
Aire acondicionado – Calentador
R4
Carga
R5
Módulo de control del motor (ECM)
R6
Faro
R7
Compresor del aire acondicionado
R8
Bomba de combustible

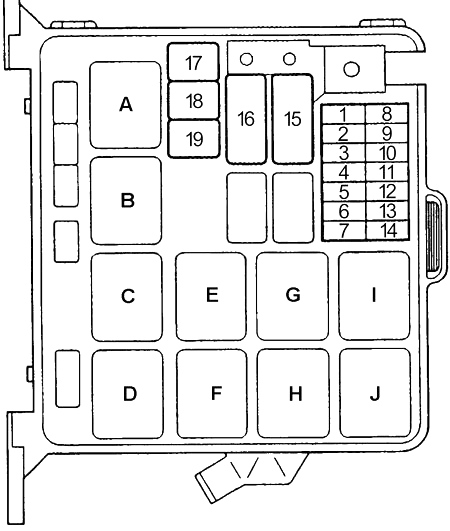

Caja de fusibles del compartimento del motor (‘95,5-’97)
Número
Amperaje [A]
Descripción
1
15
Luz indicadora, intermitente
2
10
Bocina, conector de enlace de datos (DLC)
3
—
—
4
20
Motor del ventilador
5
10
Embrague del compresor del aire acondicionado, compresor del aire acondicionado (3,2 l), dispositivo de control rápido de las revoluciones mínimas (2,6 l)
6
10
’95: Luz de carga
7
—
—
8
10
Faro – izquierdo, luz indicadora de luces altas
9
10
Faro – derecho
10
10
Sensor O2 (sensor de oxígeno)
20
‘3,2L (’96-’97): Sensor O2 (sensor de oxígeno)
11
20
Bomba de combustible 1
12
15
ECM, inyector de combustible, VSV, EGR (2,6 l), VSV del canister (2,6 l), electroválvula EGR (2,6 l), regulador de potencia VSV (2,6 l)
13
15
’96-’97: Módulo de control electrónico de frenos (EBCM)
14
20
2,6 l: Bomba de combustible 2
14
15
’96-’97: Unidad hidráulica ABS
15
100
’95: Distribución de energía, sistema de carga
60
’96-’97: Sistema de inyección de combustible, sistema de arranque
16
60
’95: Interruptor de llave
100
’96-’97: Distribución de potencia, sistema de carga
17
30
’95: Ventilador del condensador
40
’96-’97: ABS
18
—
—
19
30
’96-’97: Ventilador del condensador
Relé
A
Faro
B
3,2 l: aire acondicionado – compresor
C
Carga
D
Bocina
E
Térmico
F
Motor de arranque
G
Calentador
H
Módulo de control del motor (ECM)
I
Bomba de combustible
J
3.2L: Ventilador del aire acondicionado
Diodo
Relé del motor de arranque, luz de carga, puerto de acceso

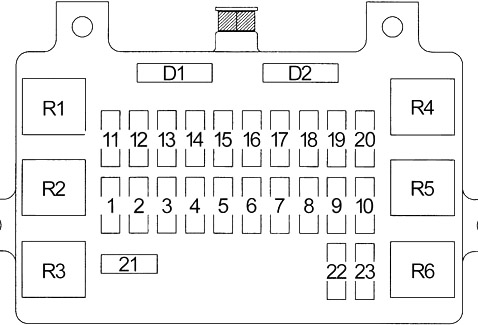

El bloque de fusibles se encuentra detrás de la cubierta a la izquierda del salpicadero.
Número
Amperios [A]
Descripción
Número
Amperios [A]
Descripción
1
20
Tomas de corriente para accesorios
2
15
Reloj, sistema de audio
3
10
Sistema de arranque
4
15
Relé de la luz trasera (intermitente A/T, controles y relé de la alarma, luces del salpicadero y la consola, sistema de inyección de combustible, interruptor de los faros, recordatorio de luces encendidas, sistema de control multiplex, luz de estacionamiento, luz trasera, luz de matrícula, cerraduras de las puertas/sistema de acceso sin llave/seguridad, conector de luces de remolque)
5
10
Control y relé de la alarma, luz del maletero, luz del techo, iluminación del techo, relé de la luz de bienvenida (2001), recordatorio de la llave de encendido (LX), luz del mapa
6
15
ABS, control automático de la transmisión, luces de freno, control de crucero, sistema de bloqueo, conector de luces de remolque
7
20
Recordatorio de la llave de encendido (EX), cerraduras eléctricas de las puertas/sistema de seguridad sin llave
8
10
Calentadores de espejos
9
15
Calentador de la ventana trasera
10
15
Calentador de la ventana trasera
11
15
ABS, intermitentes, intermitentes, sistema de bloqueo, sistema de control multiplex
12
15
Control automático de la transmisión, sistema de inyección de combustible, sistema de arranque
13
15
Sistema de encendido
14
15
Control automático de la transmisión, luces de marcha atrás, control de crucero, reloj de la luz del mapa (2001), sistema de control multiplex, sistema de cambio de marchas sobre la marcha (2001-2002), interruptor de rango de la transmisión
15
15
Unidad de control y relé de la alarma, control del ventilador, techo solar, elevalunas eléctricos, sistema de cambio de marchas sobre la marcha (2000), conector de luces de remolque, intermitentes
16
10
Unidad de control y relé de la alarma, calentadores de la ventana trasera y los espejos, limpiaparabrisas/rociador de la ventana trasera
Número
Amperios [A]
Descripción
17
20
Unidad de control y relé de la alarma, limpiaparabrisas/rociador del parabrisas
18
10
Espejos, sistema de audio
19
15
Accesorios para tomas de corriente, encendedores
20
10
Seguridad y sistema de acceso sin llave
21
30
Techo solar eléctrico, asiento ajustable eléctricamente (2001-2002), elevalunas eléctricos
22
10
SRS
23
–
–
Relé
R1
Luces traseras
R2
–
R3
Tomas de corriente para accesorios
R4
Elevalunas eléctrico
R5
2001: Luz de bienvenida
R6
Calentador de la ventana trasera
Diodo
D1
Luz de bienvenida, sistema de apertura y seguridad sin llave
D2
Sistema de acceso y seguridad sin llave

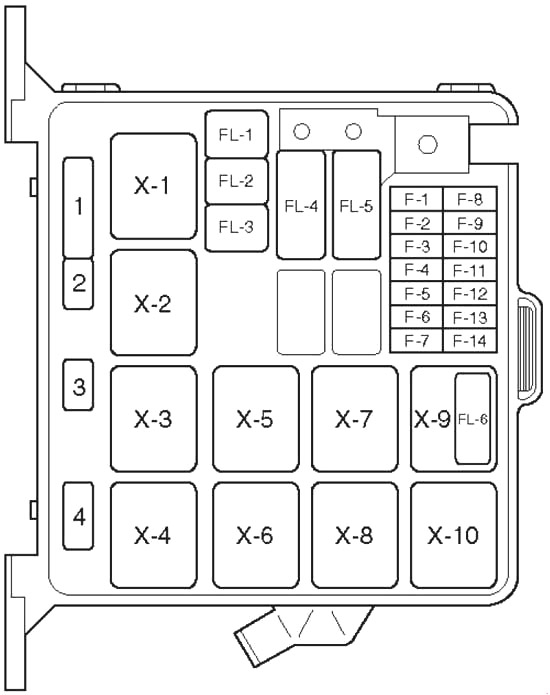

Fusible en el compartimento del motor
Se encuentra a la derecha en el compartimento del motor.

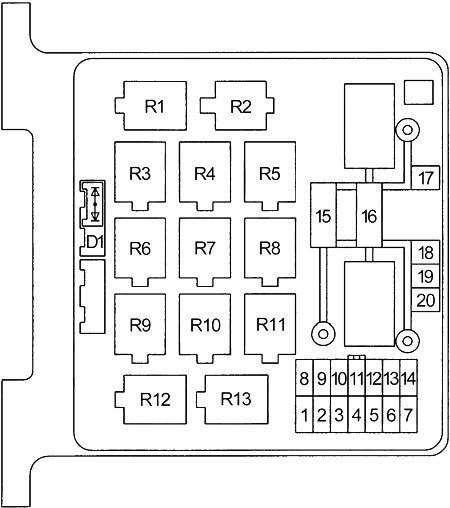

Diagrama (Tipo 1)
Número
Amperios [A]
Descripción
Número
Amperios [A]
Descripción
1
15
Luces de emergencia, conector de luces de remolque
2
10
Unidad de control de alarmas y relés, conector de datos (DLC), bocina de seguridad
3
10
Alternador
4
–
–
5
15
Control del ventilador
6
15
Control del ventilador
7
10
Suministro de aire
8
10
Faros izquierdos, luces antiniebla
9
10
Faro derecho
10
15
Luces antiniebla
11
20
Sensores de oxígeno calentados
12
20
Bomba de combustible
13
15
Control automático de la transmisión, sistema de inyección de combustible, intermitentes
14
Luces diurnas
15
60
Sistema de inyección de combustible, distribución de energía (BAT)
16
100
Control del compresor del aire acondicionado, control del ventilador, sistema de carga, luces antiniebla, distribución de energía (BAT), sistema de arranque
Unidad de control de alarma y relé, bocina, bocina antirrobo
F4
20
Motor del ventilador, resistencia del ventilador
F5
10
Relé del termostato del aire acondicionado, termostato electrónico, relé del compresor del aire acondicionado, embrague magnético
F8
10
Faro – izquierdo, luz indicadora de luces altas, relé de luces antiniebla
F9
10
Faro – derecho
F10
15
Luces antiniebla
F11
20
Sensor de oxígeno
F12
20
Bomba de combustible
F13
15
Módulo de control del motor
F14
–
–
FL1
60
EHCU
FL2
30
Ventilador del condensador
FL4
100
Interruptor de encendido, relé de arranque, aire acondicionado, generador, relé de calefacción, fusible: F10, FL1, FL2, FL5, FL6
FL5
60
Interruptor de encendido, relé de la bomba de combustible, relé del módulo de control del motor, módulo de transmisión
Número
Amperios [A]
Descripción
FL6
–
–
Relé
X1
Faro
X2
Luces antiniebla
X3
Arranque
X4
Compresor del aire acondicionado
X5
Termo
X6
Calefacción
X7
Bomba de combustible
X8
Módulo de control del motor
X9
6VD1: Ventilador del condensador
X10
–
Diodo
1
Freno
2
–
3
–
4
–
Acerca del Honda Passport (1993-2002)
El Honda Passport, fabricado entre 1993 y 2002, es un SUV que surgió de la colaboración con Isuzu. Este modelo es conocido por su robustez y fiabilidad, lo que lo hace ideal tanto para viajes familiares como para la conducción todoterreno. El Passport estaba disponible con varias motorizaciones, incluyendo motores de seis cilindros que proporcionaban suficiente potencia para el uso diario y condiciones más exigentes. El interior del vehículo ofrecía asientos cómodos y amplio espacio para pasajeros y equipaje. Gracias a su construcción y equipamiento, el Honda Passport se convirtió en una opción popular entre los SUV de la época.
Diagrama de la caja de fusibles del Honda Passport
Esta página muestra el diagrama de la caja de fusibles para el modelo Honda Passport, que es esencial para el correcto mantenimiento y reparación de los sistemas eléctricos del vehículo. La caja de fusibles se encuentra generalmente debajo del salpicadero en el lado del conductor y en el compartimento del motor. Los diagramas de esta página muestran detalladamente los números de los fusibles, sus valores de amperaje y los componentes que protegen. Es importante utilizar siempre fusibles de repuesto con el mismo valor de amperaje para evitar daños en los sistemas eléctricos. La caja de fusibles es un elemento clave para garantizar el correcto funcionamiento de todos los dispositivos electrónicos del vehículo.
